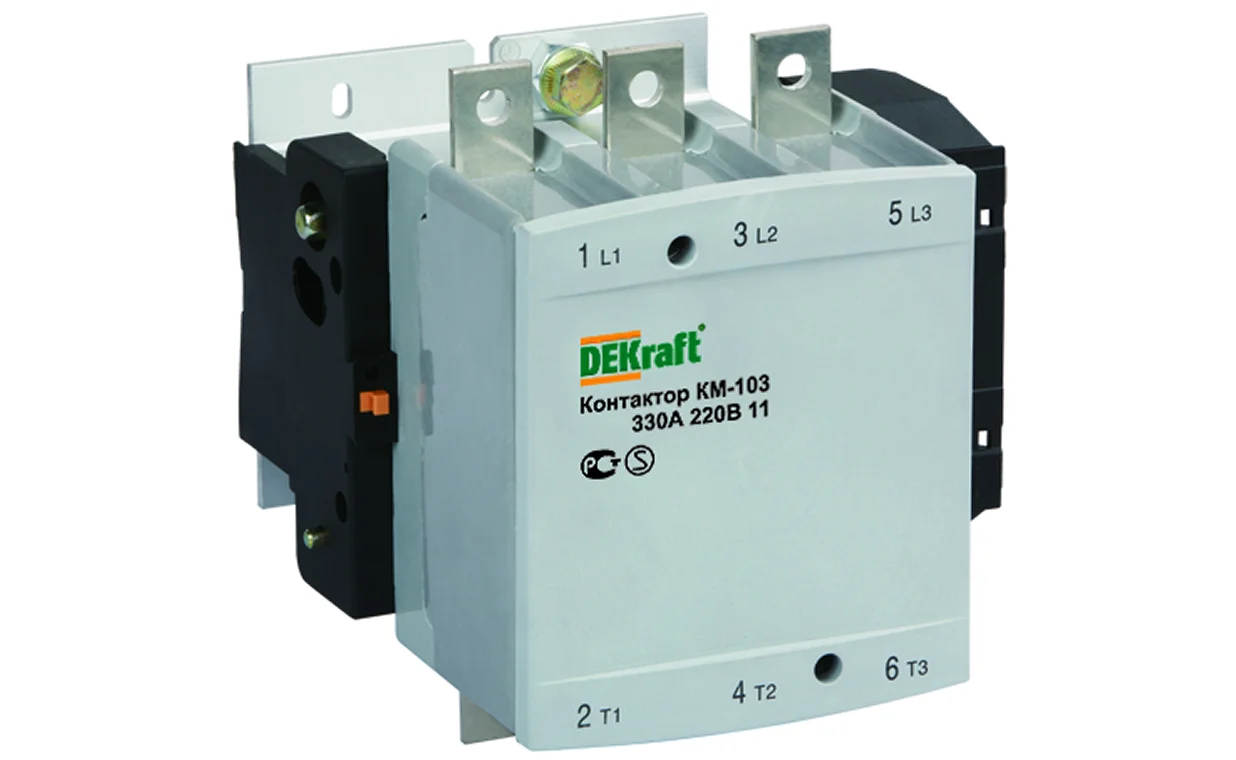

Контакторы серии КМ-103 115А-630А
Контакторы КМ-103 типоразмеров 115А-630А штатно комплектуются контактной приставкой 1НО+1НЗ.
Контакторы поставляются на выбор с катушками управления напряжением от 220В и 380В.
Принцип действия
При подаче номинального напряжения на катушку она втягивает сердечник, и этим замыкает группу силовых и вспомогательных контактов. При достижении напряжения ниже порогового уровня на отпускание контакты размыкаются.
К контакторам серии КМ-103 115А-630А предлагается следующий ассортимент аксессуаров:
- Приставки выдержки времени лицевой установки серии ПВ-03;
- Механизмы блокировки серии серии БМ-03.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Контакторы серии КМ-103 предназначены для пуска и останова асинхронных двигателей с короткозамкнутым ротором. Применяются в конвейерах, станках, компрессорах, насосах, лифтах, эскалаторах, тепловых пушках и завесах, системах управления отоплением, вентиляцией и кондиционированием и т.д., а также для коммутации осветительных сетей.
Преимущества
Диапазон токов до 630А
позволяет использовать контакторы КМ-103 в составе практически всех наиболее распространенных щитов управления и распределения.
Малые габариты и дизайн, соответствующий последним западным промышленным стандартам
выгодно отличают контакторы КМ-103 от аналогов. Единый внешний вид моделей всей серии - от 9А до 630А позволяет добиться экономии места и более высокой культуры сборки.
Индикация состояния контактов
реализована на контактных приставках, установленных c боковых сторон контакторов моделей 115-630А.
Широкий выбор катушек управления
на 24В, 36В, 110В, 220В, 380В позволяет использовать контакторы для различных применений.
Технические характеристики
| Параметр / Модель | КМ-103 115А | КМ-103 150А | КМ-103 185А | КМ-103 225А | КМ-103 265А |
| Соответствие регламентам | ТР ТС 004 / 2011, ГОСТ IEC 60947-4-1 | ||||
| Соответствие стандартам | МЭК IEC 60947-4-1 | ||||
| Количество полюсов | 3 | 3 | 3 | 3 | 3 |
| Номинальное рабочее напряжение Ue, В | 1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное напряжение изоляции Ui, В | 1000 | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное напряжение, Uimp, кВ | 8 | 8 | 8 | 8 | 8 |
| Номинальный рабочий ток Ie, А | |||||
| 380/400В AC-3 | 115 | 150 | 185 | 225 | 265 |
| 380/400В AC-4 | 52 | 60 | 79 | 85 | 105 |
| 660/690В AC-3 | 86 | 110 | 118 | 135 | 170 |
| 660/690В AC-4 | 49 | 61 | 69 | 82 | 98 |
| Установленные дополнительные контакты, НО или НЗ |
1НО + 1НЗ |
1НО + 1НЗ |
1НО + 1НЗ |
1НО + 1НЗ |
1НО + 1НЗ |
| Условный тепловой ток на открытом воздухе Ith, А q <50°C | 150 | 150 | 210 | 225 | 300 |
| Мощность коммутируемого электродвигателя в категории AC-3 P, кВт | |||||
| 220/240В AC-3 | 30 | 40 | 55 | 63 | 75 |
| 380/400В AC-3 | 55 | 75 | 90 | 110 | 132 |
| 660/690В AC-3 | 80 | 100 | 110 | 129 | 160 |
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 200 | 200 | 275 | 275 | 315 |
| Степень защиты | IP20 | IP20 | IP20 | IP20 | IP20 |
| Ремонтопригодность | Неремонтопригодный | ||||
| Параметр / Модель | КМ-103 330А | КМ-103 400А | КМ-103 500А | КМ-103 630А |
| Соответствие регламентам | ТР ТС 004 / 2011, ГОСТ IEC 60947-4-1 | |||
| Количество полюсов | 3 | 3 | 3 | 3 |
| Номинальное рабочее напряжение Ue, В | 1000 | 1000 | 1000 | 1000 |
| Номинальное напряжение изоляции Ui, В | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное напряжение, Uimp, кВ | 8 | 8 | 8 | 8 |
| Номинальный рабочий ток Ie, А | ||||
| 380/400В AC-3 | 330 | 400 | 500 | 630 |
| 380/400В AC-4 | 117 | 167 | 210 | 260 |
| 660/690В AC-3 | 225 | 285 | 357 | 450 |
| 660/690В AC-4 | 118 | 158 | 190 | 250 |
| Установленные дополнительные контакты, НО или НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ |
| Условный тепловой ток на открытом воздухе Ith, А q <50°C | 330 | 400 | 500 | 630 |
| Мощность коммутируемого электродвигателя в категории AC-3 P, кВт | ||||
| 220/240В AC-3 | 100 | 110 | 147 | 200 |
| 380/400В AC-3 | 160 | 200 | 250 | 335 |
| 660/690В AC-3 | 220 | 280 | 335 | 400 |
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 380 | 450 | 630 | 800 |
| Степень защиты | IP20 | IP20 | IP20 | IP20 |
| Ремонтопригодность | Неремонтопригодный | |||
| Параметр / Модель | КМ-103 330А | КМ-103 400А | КМ-103 500А | КМ-103 630А |
| Соответствие регламентам | ТР ТС 004 / 2011, ГОСТ IEC 60947-4-1 | |||
| Количество полюсов | 3 | 3 | 3 | 3 |
| Номинальное рабочее напряжение Ue, В | 1000 | 1000 | 1000 | 1000 |
| Номинальное напряжение изоляции Ui, В | 1000 | 1000 | 1000 | 1000 |
| Номинальное импульсное напряжение, Uimp, кВ | 8 | 8 | 8 | 8 |
| Номинальный рабочий ток Ie, А | ||||
| 380/400В AC-3 | 330 | 400 | 500 | 630 |
| 380/400В AC-4 | 117 | 167 | 210 | 260 |
| 660/690В AC-3 | 225 | 285 | 357 | 450 |
| 660/690В AC-4 | 118 | 158 | 190 | 250 |
| Установленные дополнительные контакты, НО или НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ | 1НО + 1НЗ |
| Условный тепловой ток на открытом воздухе Ith, А q <50°C | 330 | 400 | 500 | 630 |
| Мощность коммутируемого электродвигателя в категории AC-3 P, кВт | ||||
| 220/240В AC-3 | 100 | 110 | 147 | 200 |
| 380/400В AC-3 | 160 | 200 | 250 | 335 |
| 660/690В AC-3 | 220 | 280 | 335 | 400 |
| Защита от сверхтоков без теплового реле - предохранитель gG, A | 380 | 450 | 630 | 800 |
| Степень защиты | IP20 | IP20 | IP20 | IP20 |
| Ремонтопригодность | Неремонтопригодный | |||
Схемы и графики
Полный ассортимент
| Внешний вид | Стандартные мощности трехфазных двигателей, 50/60 Гц в категории AC-3 | Наименование | Каталожный номер | |||
| 220/230В | 380/400В | 415/440В | 660/690В | |||
|
КМ103-115А-220В-11 | 22150DEK | ||||
| 30 кВт | 55 кВт | 59 кВт | 80 кВт | КМ103-115А-380В-11 | 22151DEK | |
| 40 кВт | 75 кВт | 80 кВт | 100 кВт | КМ103-150А-220В-11 | 22152DEK | |
| КМ103-150А-380В-11 | 22153DEK | |||||
|
КМ103-185А-220В-11 | 22154DEK | ||||
| 55 кВт | 90 кВт | 100 кВт | 110 кВт | КМ103-185А-380В-11 | 22155DEK | |
| 63 кВт | 110 кВт | 110 кВт | 129 кВт | КМ103-225А-220В-11 | 22156DEK | |
| КМ103-225А-380В-11 | 22157DEK | |||||
|
КМ103-265А-220В-11 | 22158DEK | ||||
| 75 кВт | 132 кВт | 140 кВтт | 160 кВт | КМ103-265А-380В-11 | 22159DEK | |
| 100 кВт | 160 кВт | 180 кВт | 220 кВт | КМ103-330А-220В-11 | 22160DEK | |
| КМ103-330А-380В-11 | 22161DEK | |||||
|
КМ103-400A-220B-11 | 22162DEK | ||||
| 110 кВт | 200 кВтт | 220 кВт | 280 кВт | КМ103-400A-380B-11 | 22163DEK | |
| КМ103-500A-220B-11 | 22164DEK | |||||
| 147 кВт | 250 кВт | 280 кВт | 335 кВт | КМ103-500A-380B-11 | 22165DEK | |
| КМ103-630A-220B-11 | 22166DEK | |||||
| 200 кВт | 335 кВт | 375 кВт | 450 кВт | КМ103-630A-380B-11 | 22167DEK | |
Аксессуары
| Внешний вид | Наименование | Каталожный номер |

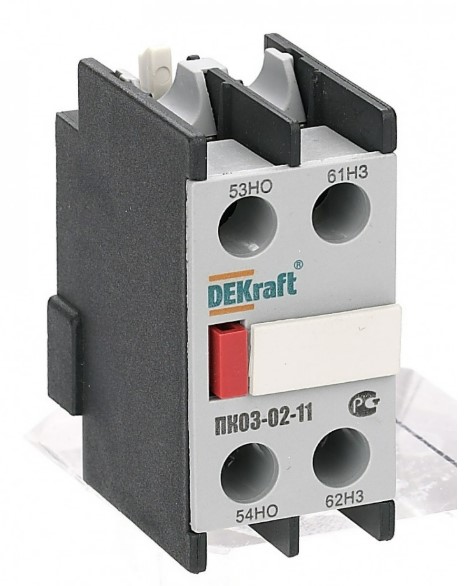

ПК-03
| ПК03-02-11 ПК03-02-20 ПК03-02-02 ПК03-02-40 ПК03-02-04 ПК03-02-22 ПК03-02-31 ПК03-02-13 | 24100DEK 24101DEK 24102DEK 24103DEK 24104DEK 24105DEK 24106DEK 24107DEK |

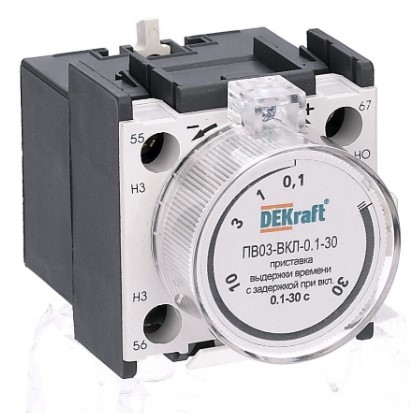

ПВ-03
| ПВ03-ВКЛ-0.1-3 ПВ03-ВКЛ-0.1-30 ПВ03-ВКЛ-10-180 ПВ03-ОТК-0.1-3 ПВ03-ОТК-0.1-30 ПВ03-ОТК-10-180 | 24111DEK 24112DEK 24113DEK 24114DEK 24115DEK 24116DEK |
БМ-03
| БМ03-115A-150A БМ03-185A-225A БМ03-265A-330A БМ03-400A-500A БМ03-630A | 24119DEK 24120DEK 24121DEK 24122DEK 24123DEK |
