Дополнительные контакты серии ДК-431 и ДК-432
Дополнительные контакты серии ДК-431 и ДК-432 предназначены для сигнализации о состоянии главных контактов автоматических выключателей. Иначе говоря, они служат для мониторинга статуса устройства – включены или выключены его главные контакты (вне зависимости от причин вызвавших это переключение). Контакты, как правило, включаются во внешнюю цепь сигнализации работы ВА.
Сфера применения
Контакт дополнительный ДК-431 и ДК-432 служит для получения информации о состоянии автоматических выключателей ВА-400.
Контакт дополнительный серии ДК-431 и ДК-432 выполняет функцию контакта состояния автоматического выключателя защиты двигателя серии ВА-430: включен - выключен. Установка бокового контакта производится с левой стороны автомата, а фронтального с лицевой над кнопками управления, предварительно сняв специальную заглушку. Переключение контактов ДК-431 и ДК-432 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении.
Технические характеристики
| Название аксессуара | Ном. напряжение изоляции Ui | Категория применения | Ном. рабочее напряжение | Ном. рабочий ток | Ток термической стойкости Ith | Диапазон сечений присоединяемых проводов, мм2 | Место установки |
| Фронтальный доп. контакт | 250 В | AC-15 | 24 В | 2 А | 2,5 А | 0,25…1,5 | Фронтальная |
| 48 В | 1,25 А | ||||||
| 110 В | 1 А | ||||||
| 230 В | 0,3 А | ||||||
| DC-13 | 24 В | 1 А | 2,5 А | ||||
| 48 В | 0,3 А | ||||||
| Боковой доп. контакт | 690 В | AC-15 | 48 В | 6 А | 6 А | Слева (ДК-431) Справа (ДК-432) | |
| 110 В | 4,5 А | ||||||
| 230 В | 3,3 А | ||||||
| 380 В | 2,2 А | ||||||
| DC-13 | 24 В | 6 А | 6 А | ||||
| 48 В | 5 А | ||||||
| 220 В | 0,5 А |
Полный ассортимент
| Внешний вид | Тип контактов | Наименование | Каталожный номер |
 |

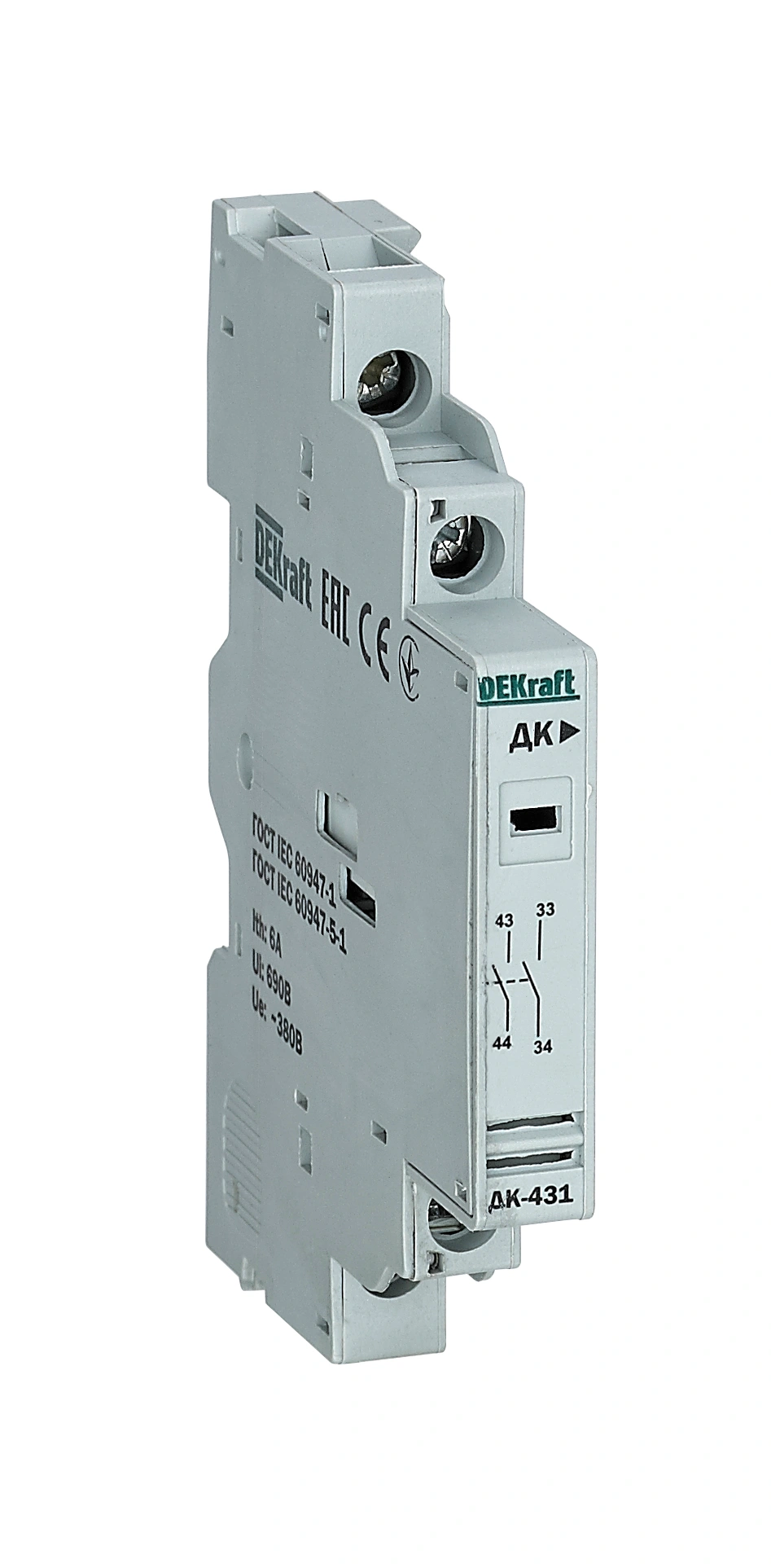

2НО | Контакт доп. боковой 2НО для ВА-431 | 21270DEK |
 |

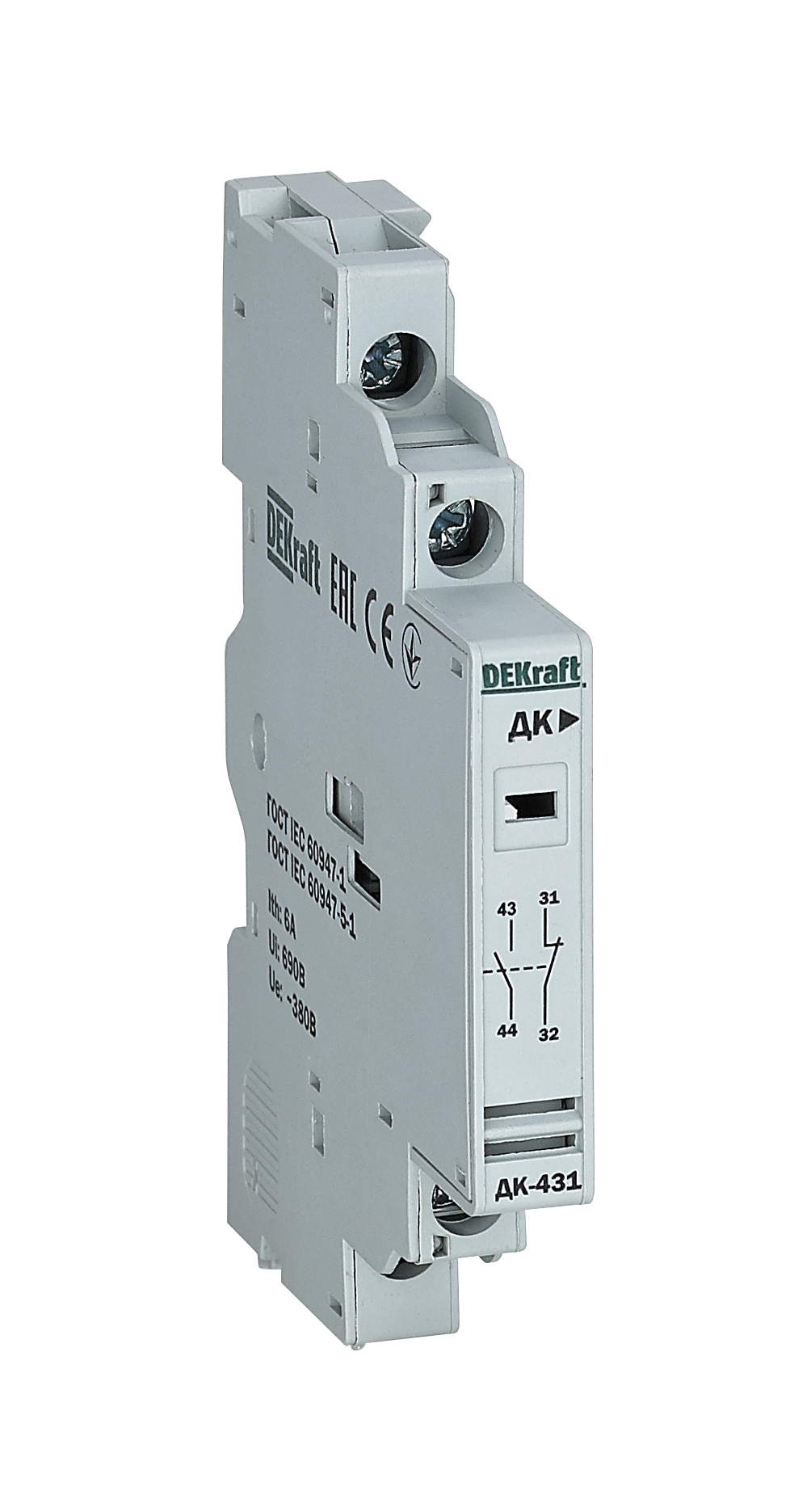

1НО+1НЗ | Контакт доп. боковой 1НО+1НЗ для ВА-431 | 21271DEK |
 |
1НО+1НЗ | Контакт доп. боковой 1НО+1НЗ для ВА-432 | 21280DEK |
