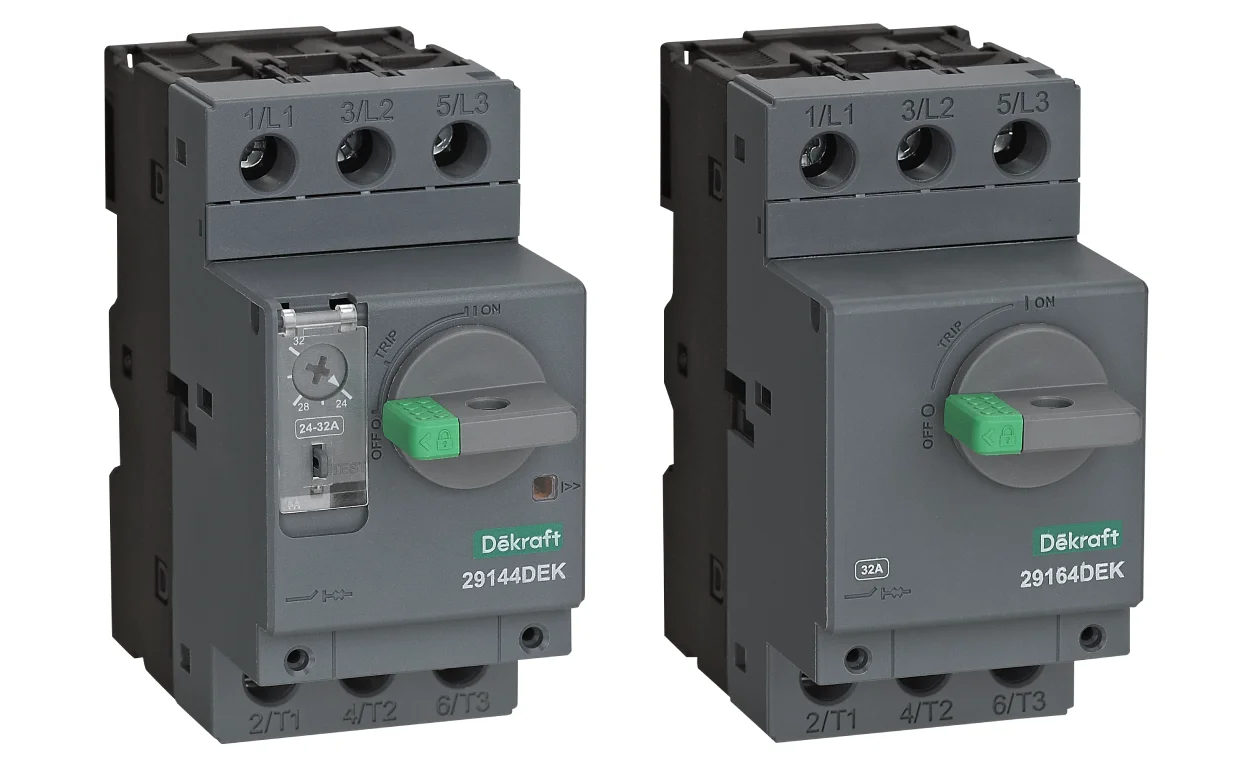

Автоматические выключатели защиты двигателя серии ВА-450
Автоматические выключатели защиты двигателя серии ВА-450 предназначены для управления и защиты трехфазных асинхронных электродвигателей от короткого замыкания, перегрузки и выпадения фазы.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Компактные автоматические выключатели защиты двигателя серии ВА-450 с поворотной рукояткой предназначены для защиты и нечастых включений и отключений двигательной нагрузки. Используются в электрических цепях переменного тока напряжением до 690 В для систем вентиляции и кондиционирования, небольших генераторных установок и систем водоснабжения, упаковочных линий. Применяются на производственных площадках, на объектах сельского хозяйства, в жилых и административных помещениях.
Преимущества
Подключается быстрее и проще, чем автомат, контактор и тепловое реле перегрузки
При тех же функциях монтаж автомата защиты двигателя и контактора быстрее, чем монтаж последовательно устанавливаемых автоматического выключателя, контактора и теплового реле перегрузки.
Цена гораздо ниже, чем при покупке автоматического выключателя и теплового реле перегрузки
В силу использования регулируемого теплового расцепителя в автоматических выключателях защиты двигателя.
Три вида защиты
От токов короткого замыкания, токов перегрузки и выпадения фазы означает, что этот аппарат обеспечивает полную защиту электродвигателя и не требует дополнительного использования теплового реле перегрузки.
Стандартное крепление на DIN-рейку
Универсальное крепления на DIN-рейку и монтажную панель ускоряет и облегчает монтаж автоматических выключателей защиты двигателя в щиты.
Все аксессуары
Легко и просто устанавливаются на автомат и не требуют дополнительных настроек.

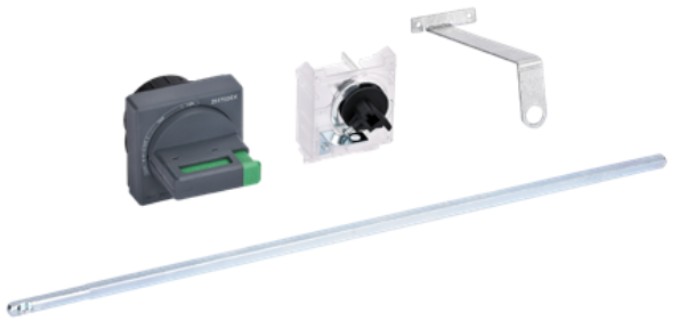

Выносная рукоятка позволяет оперировать автоматическим выключателем с дверцы шкафа.
Легкая проверка работоспособности аппарата
Одним нажатием на рычажок расцепления.
Технические характеристики
| Номинальное рабочее напряжение Ue, В | 690 |
| Номинальная частота сети питания, Гц | 50/60 |
| Номинальный рабочий режим, с указанием режима прерывной работы (если имеется) | Режим непрерывной работы, 8-часовой рабочий режим |
| Номинальное напряжение изоляции Ui, В | 690 |
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 6 |
| Категория селективности (категория A или B) и категория применения | Категория A, AC-3 |
| Степень защиты корпуса | IP20 |
| Количество полюсов | 3 |
| Класс расцепления | 10A |
| Механическая износостойкость (циклов) | 100,000 |
| Электрическая износостойкость, АС3 (циклов) | 100,000 |
| Рабочая частота коммутаций (циклов/час) | ≤ 30 |
| Длина неизолированной части подключаемых проводников (мм) | 10 |
| Площадь поперечного сечения проводника, мм2 (см. таблицу 3) | 1-6 |
| Максимальное количество проводников | 2 |
| Крепежные винты | M4 |
| Момент затяжки крепежного винта (Н*м) | 1.7 |
| Референс | Диапазон уставок теплового расцепителя | Уставка Э/М расцепителя | Ном. ток | Номинальная рабочая мощность, по категории АС3 | ||||||||
| Предельная наибольшая отключающая способность Icu | ||||||||||||
| Рабочая наибольшая отключающая способность Ics | ||||||||||||
| 230/240 В, 50/60 Гц | 400/415 В, 50/60 Гц | 690 В, 50/60 Гц | ||||||||||
| ВА-451 TMD | Ir, A | Id ± 20%, A | In, А | P, кВт | Icu, кА | Ics, кА | P, кВт | Icu, кА | Ics, кА | P, кВт | Icu, кА | Ics, кА |
| 29130DEK | 0,1 – 0,16 | 1.5 | 0.16 | - | 100 | 100 | - | 100 | 100 | - | 100 | 100 |
| 29131DEK | 0,16 – 0,25 | 2.4 | 0.25 | - | 100 | 100 | 0.06 | 100 | 100 | - | 100 | 100 |
| 29132DEK | 0,25 – 0,4 | 5 | 0.4 | - | 100 | 100 | 0.09 | 100 | 100 | - | 100 | 100 |
| 29133DEK | 0,4 – 0,63 | 8 | 0.63 | - | 100 | 100 | 0.12 | 100 | 100 | 0.37 | 100 | 100 |
| 29134DEK | 0,63 – 1 | 13 | 1 | - | 100 | 100 | 0.25 | 100 | 100 | 0.55 | 100 | 100 |
| 29135DEK | 1 – 1,6 | 22.5 | 1.6 | - | 100 | 100 | 0.37 | 100 | 100 | 1.1 | 100 | 100 |
| 29136DEK | 1,6 – 2,5 | 33.5 | 2.5 | 0.37 | 100 | 100 | 0.75 | 100 | 100 | 1.5 | 3 | 2.25 |
| 29137DEK | 2,5 – 4 | 51 | 4 | 0.75 | 100 | 100 | 1.5 | 100 | 100 | 3 | 3 | 2.25 |
| 29138DEK | 4 – 6,3 | 78 | 6.3 | 1.1 | 100 | 100 | 2.2 | 100 | 100 | 4 | 3 | 2.25 |
| 29139DEK | 6 – 10 | 138 | 10 | 2.2 | 100 | 100 | 4 | 100 | 100 | 7.5 | 3 | 2.25 |
| 29140DEK | 9 – 14 | 170 | 14 | 3 | 100 | 100 | 5.5 | 15 | 7.5 | 9 | 3 | 2.25 |
| 29141DEK | 13 – 18 | 223 | 18 | 4 | 100 | 100 | 7.5 | 15 | 7.5 | 11 | 3 | 2.25 |
| 29142DEK | 17 – 23 | 327 | 23 | 5.5 | 50 | 50 | 9 | 15 | 6 | 15 | 3 | 2.25 |
| 29143DEK | 20 – 25 | 327 | 25 | 5.5 | 50 | 50 | 11 | 15 | 6 | 18.5 | 3 | 2.25 |
| 29144DEK | 24 – 32 | 416 | 32 | 7.5 | 50 | 50 | 15 | 10 | 5 | 22 | 3 | 2.25 |
| ВА-451 MA | Ir, A | Id ± 20%, A | In, А | P, кВт | Icu, кА | Ics, кА | P, кВт | Icu, кА | Ics, кА | P, кВт | Icu, кА | Ics, кА |
| 29152DEK | — | 5 | 0.4 | - | 100 | 100 | 0.09 | 100 | 100 | - | 100 | 100 |
| 29153DEK | — | 8 | 0.63 | - | 100 | 100 | 0.12 | 100 | 100 | 0.37 | 100 | 100 |
| 29154DEK | — | 13 | 1 | - | 100 | 100 | 0.25 | 100 | 100 | 0.55 | 100 | 100 |
| 29155DEK | — | 22.5 | 1.6 | - | 100 | 100 | 0.37 | 100 | 100 | 1.1 | 100 | 100 |
| 29156DEK | — | 33.5 | 2.5 | 0.37 | 100 | 100 | 0.75 | 100 | 100 | 1.5 | 3 | 2.25 |
| 29157DEK | — | 51 | 4 | 0.75 | 100 | 100 | 1.5 | 100 | 100 | 3 | 3 | 2.25 |
| 29158DEK | — | 78 | 6.3 | 1.1 | 100 | 100 | 2.2 | 100 | 100 | 4 | 3 | 2.25 |
| 29159DEK | — | 138 | 10 | 2.2 | 100 | 100 | 4 | 100 | 100 | 7.5 | 3 | 2.25 |
| 29160DEK | — | 170 | 14 | 3 | 100 | 100 | 5.5 | 15 | 7.5 | 9 | 3 | 2.25 |
| 29161DEK | — | 223 | 18 | 4 | 100 | 100 | 7.5 | 15 | 7.5 | 11 | 3 | 2.25 |
| 29163DEK | — | 327 | 25 | 5.5 | 50 | 50 | 11 | 15 | 6 | 18.5 | 3 | 2.25 |
| 29164DEK | — | 416 | 32 | 7.5 | 50 | 50 | 15 | 10 | 5 | 22 | 3 | 2.25 |
Схемы и графики

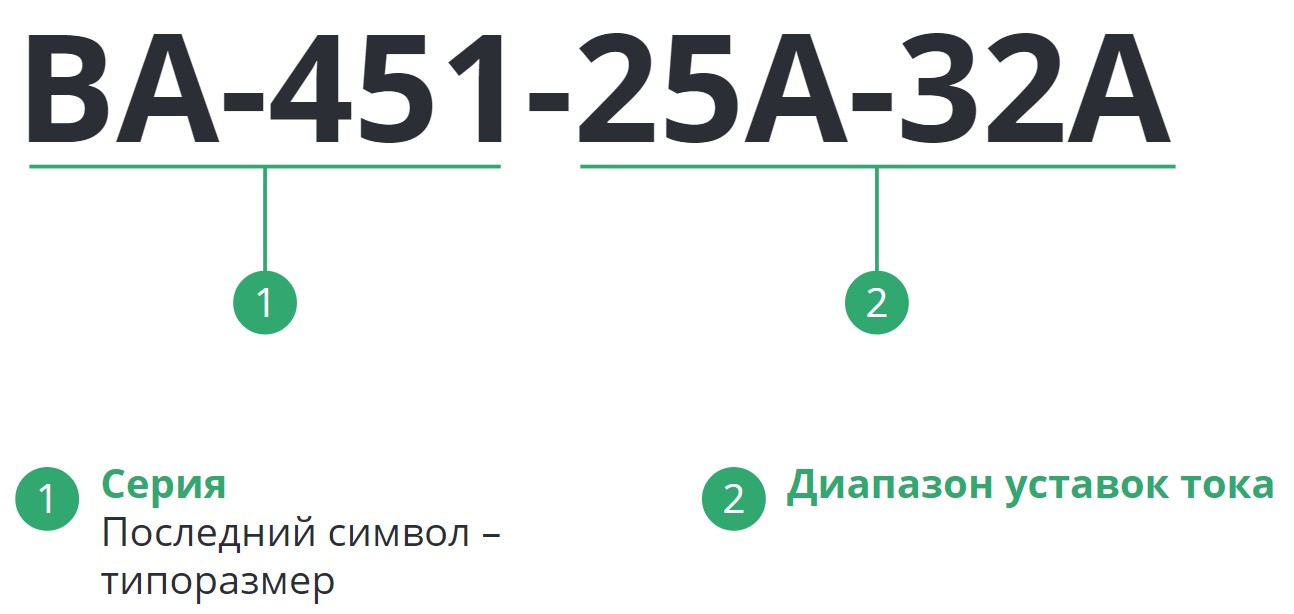

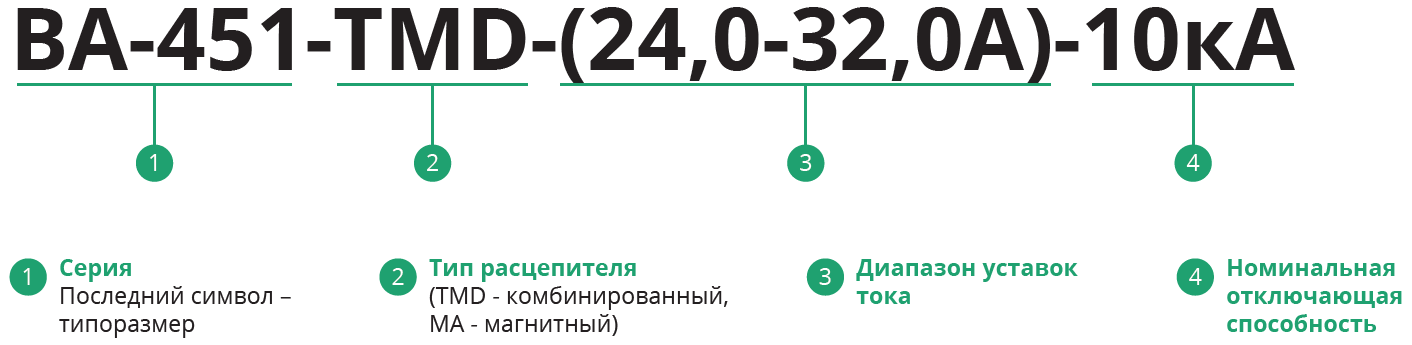

Структура условного обозначения
Полный ассортимент

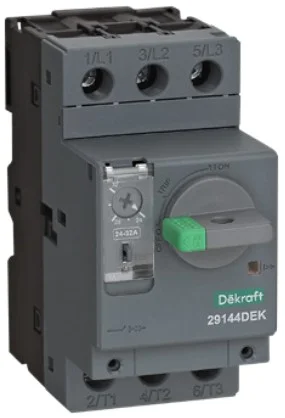

ВА-451
| 0,1 – 0,16 | ВА-451-(0,1-0,16A)-100кА-TMD | 29130DEK |
| 0,16 – 0,25 | ВА-451-(0,16-0,25A)-100кА-TMD | 29131DEK | |
| 0,25 – 0,4 | ВА-451-(0,25-0,4A)-100кА-TMD | 29132DEK | |
| 0,4 – 0,63 | ВА-451-(0,4-0,63A)-100кА-TMD | 29133DEK | |
| 0,63 – 1 | ВА-451-(0,63-1,0A)-100кА-TMD | 29134DEK | |
| 1 – 1,6 | ВА-451-(1,0-1,6A)-100кА-TMD | 29135DEK | |
| 1,6 – 2,5 | ВА-451-(1,6-2,5A)-100кА-TMD | 29136DEK | |
| 2,5 – 4 | ВА-451-(2,5-4,0A)-100кА-TMD | 29137DEK | |
| 4 – 6,3 | ВА-451-(4,0-6,3A)-100кА-TMD | 29138DEK | |
| 6 – 10 | ВА-451-(6,3-10,0A)-100кА-TMD | 29139DEK | |
| 9 – 14 | ВА-451-(9,0-14,0A)-15кА-TMD | 29140DEK | |
| 13 – 18 | ВА-451-(13,0-18,0A)-15кА-TMD | 29141DEK | |
| 17 – 23 | ВА-451-(17,0-23,0A)-15кА-TMD | 29142DEK | |
| 20 – 25 | ВА-451-(20,0-25,0A)-15кА-TMD | 29143DEK | |
| 24 – 32 | ВА-451-(24,0-32,0A)-10кА-TMD | 29144DEK | |

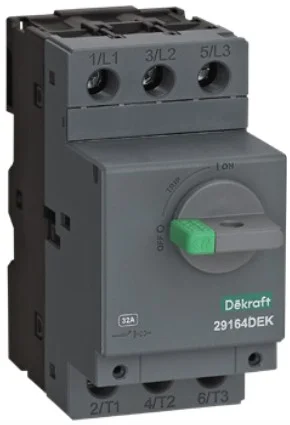

ВА-451 МА
| — | ВА-451-0,4A-100кА-MA | 29152DEK |
| — | ВА-451-0,63A-100кА-MA | 29153DEK | |
| — | ВА-451-1,0A-100кА-MA | 29154DEK | |
| — | ВА-451-1,6A-100кА-MA | 29155DEK | |
| — | ВА-451-2,5A-100кА-MA | 29156DEK | |
| — | ВА-451-4,0A-100кА-MA | 29157DEK | |
| — | ВА-451-6,3A-100кА-MA | 29158DEK | |
| — | ВА-451-10,0A-100кА-MA | 29159DEK | |
| — | ВА-451-14,0A-15кА-MA | 29160DEK | |
| — | ВА-451-18A-15кА-MA | 29161DEK | |
| — | ВА-451-25A-15кА-MA | 29163DEK | |
| — | ВА-451-32A-10кА-MA | 29164DEK |
Аксессуары
| Внешний вид | Тип автоматического выключателя | Наименование | Каталожный номер |
РН-431
| ВА-431 | Расцепитель независимый 110-127В для ВА-431 | 21264DEK |
| Расцепитель независимый 220-240В для ВА-431 | 21265DEK | ||
| Расцепитель независимый 380-400В для ВА-431 | 21266DEK | ||
| Расцепитель независимый 415В для ВА-431 | 21267DEK | ||
РМ-431
| Расцепитель минимального напряжения 110-127 В для ВА-431 | 21260DEK | |
| Расцепитель минимального напряжения 220-240 В для ВА-431 | 21261DEK | ||
| Расцепитель минимального напряжения 380-400 В для ВА-431 | 21262DEK | ||
| Расцепитель минимального напряжения 415 В для ВА-431 | 21263DEK | ||
ДК-431
| Контакт доп. боковой 2НО для ВА-431 | 21270DEK | |
ДК-431
| Контакт доп. боковой 1НО+1НЗ для ВА-431 | 21271DEK | |
ДК-431 F
| Контакт доп. фронтальный 2НО для ВА-431 | 21268DEK | |
ДК-431 F
| Контакт доп. фронтальный 1НО+1НЗ для ВА-431 | 21269DEK | |
КП-431
| Корпус пласт. IP55 для установки ВА-431 | 21272DEK | |
ДК-432
| ВА-432 | Контакт доп. боковой 1НО+1НЗ для ВА-432 | 21280DEK |
РП-451
| ВА-451 | Выносная рукоятка | 29170DEK |
