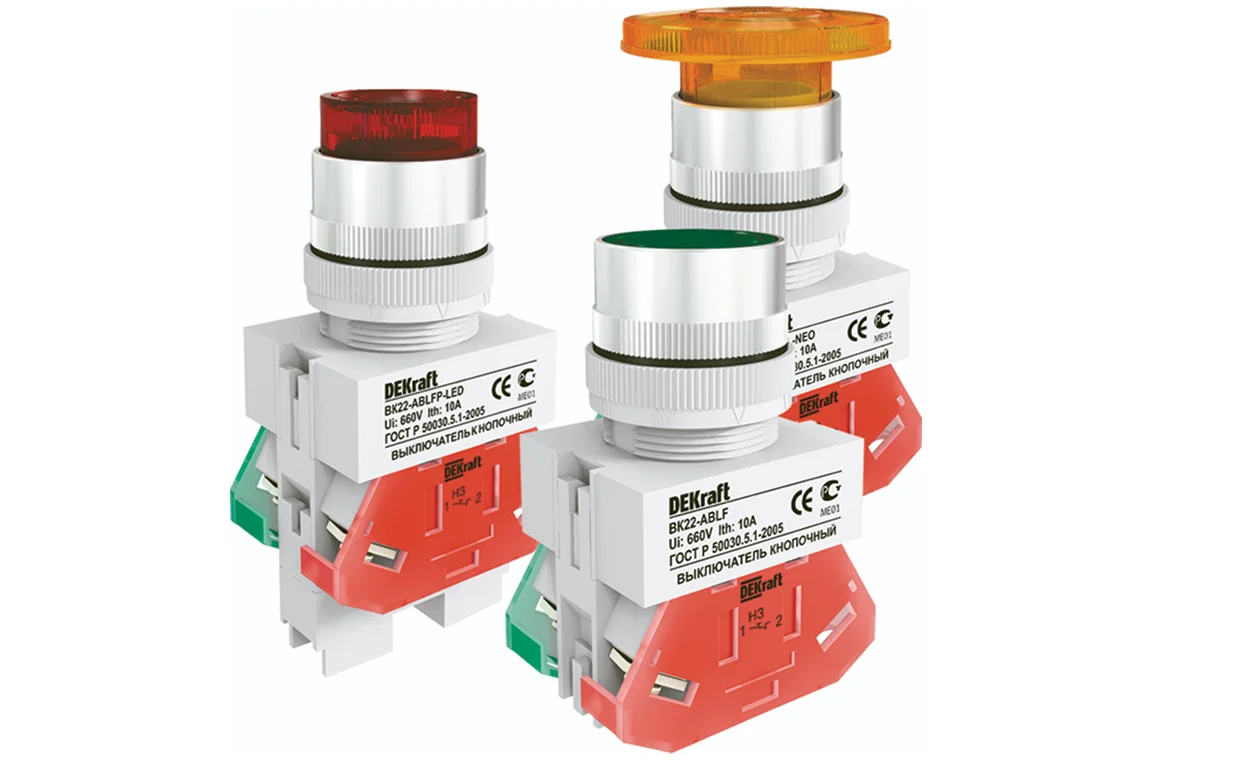

Выключатели кнопочные ВК-22
Выключатели кнопочные Dekraft серии ВК-22 предназначены для коммутации электрических цепей и индикации состояния электрических цепей. Применяются в электрических цепях переменного тока частотой 50/60 Гц с напряжением до 660В.
Принцип действия
Устройства состоят из быстросъемного управляющего элемента и контактного элемента. Контактная группа устройств всегда комплектуется двумя контактами в отличие от некоторых производителей, представленных на рынке.
Если контакт зеленого цвета, то он замыкающий (1з), красного цвета - размыкающий (1р).
Подключение подводящих проводников производится винтовыми зажимами. При прохождении электрического тока (лампы коммутационные) индикатор устройства излучает световой поток, цвет которого определяется цветом светофильтра.
При нажатии на толкатель (выключатели кнопочные) контакты толкателя замыкают или размыкают электрическую цепь.
При нажатии на толкатель последний перемещается во фланце и нажимной шайбой перемещает траверсы с контактными мостиками, производя замыкание или размыкание контактов.
При снятии нагрузки возврат толкателя в исходное положение происходит под действием возвратной пружины.
Сфера применения
Устанавливаются в постах кнопочных, электрощитах, постах дистанционного управления, промышленном оборудованиии на объектах энергоснабжения. Могут устанавливаться на подвижных и неподвижных частях стационарных установок.
Устройства управления и сигнализации Dekraft успешно прошли испытания в независимой лаборатории на соответствие степени пыле- и влагозащищенности IP54.
Преимущества
Электрическая износостойкость
выключателей кнопочных выше в 2 раза, механическая износостойкость выше в 5 раз по сравнению с аналогами в том же ценовом сегменте.
Использование светодиодных матриц (LED)
в качестве индикаторов снижает в 15-20 раз потребляемую электроэнергию, а также обеспечивает более яркий и ровный световой поток по сравнению с неоновыми лампами.
Слабая чувствительность устройств управления и сигнализации к колебаниям напряжения
(±20% от номинала) позволяет использовать их в электрических цепях с нестабильным напряжением.
Конструктивные особенности устройств
управления и сигнализации, а также наличие резиновых уплотнительных колец со стороны толкателя обеспечивают степень защиты IP40 со стороны контактной группы и IP54 со стороны толкателя.
Контактная группа
зеленого цвета - замыкающая (1з), красного цвета - размыкающая (1р); имеет хорошо читаемое обозначение типа контакта (НО или НЗ).
Антивандальное исполнение
(высокая вибро- и ударостойкость) позволяет сохранить эргономичный внешний вид и функциональность устройств на протяжении всего срока службы.
Технические характеристики
| Параметр | Значение |
| Соответствие стандартам | ГОСТ 50030.5.1-2005 (МЭК 60947-5-1:2000) |
| Номинальное рабочее напряжение, В | 220 АС, 24 AC/DC |
| Номинальный рабочий ток контактов, А | 10 |
| Номинальное напряжение изоляции, Ui,В | 660 |
| Допустимая частота коммутации в час, циклов В-О | 1200 |
| Электрическая износостойкость, 104 циклов В-О | 60 |
| Механическая износостойкость, 104 циклов В-О | 300 |
| % нагрузки контактов по току от рабочего значения | 25 |
| Диапазон рабочих температур, °С | от -10 до +40 |
| Степень защиты, IP | 54 |
| Влажность до, % | 90 |
Схемы и графики
| Тип | Электрическая схема | Габаритные и установочные размеры |
| ВК-22-ABLF |  |  |
| ВК-22-ABF | ||
| ВК-22-ABLFP |  |  |
| ВК-22-ABFP | ||
| ВК-22-ABLFP |  |  |
| ВК-22-ABFP | ||
| ВК-22-AEA |  |  |
| ВК-22-AELA (NEO) |  |  |
| ВК-22-AEAL (NEO) |  |  |
| ВК-22-AEAL |  |  |
| ВК-22-AE |  |  |
Полный ассортимент
| Тип / внешний вид | Тип толкателя / индикация | Цвет | Наименование | Каталожный номер | |
| ВК-22-ABLFP (LED) |  | выступающий / светодиодная матрица (LED) | белый | ВК22-ABLFP-WHI-LED | 25025DEK |
| зеленый | ВК22-ABLFP-GRN-LED | 25026DEK | |||
| красный | ВК22-ABLFP-RED-LED | 25027DEK | |||
| желтый | ВК22-ABLFP-YEL-LED | 25028DEK | |||
| BK-22-ABLFP (LED)-24 |  | выступающий / светодиодная матрица (LED) | зеленый | ВК22-ABLFP-GRN-LED-24 | 25069DEK |
| красный | ВК22-ABLFP-RED-LED-24 | 25070DEK | |||
| желтый | ВК22-ABLFP-YEL-LED-24 | 25071DEK | |||
| белый | ВК22-ABLFP-WHI-LED-24 | 25068DEK | |||
| ВК-22-ABFP |  | выступающий с фиксацией / светодиодная матрица | зеленый | ВК22-ABFP-GRN-LED | 25135DEK |
| красный | ВК22-ABFP-RED-LED | 25136DEK | |||
| белый | ВК22-ABFP-WHI-LED | 25137DEK | |||
| желтый | ВК22-ABFP-YEL-LED | 25138DEK | |||
| ВК-22-AEA |  | грибовидный / без индикации | зеленый | ВК22-AEA-GRN | 25023DEK |
| красный | ВК22-AEA-RED | 25024DEK | |||
| ВК-22-AELA (NEO) |  | грибовидный / неоновая лампа | зеленый | ВК22-AELA-GRN-NEO | 25029DEK |
| красный | ВК22-AELA-RED-NEO | 25030DEK | |||
| желтый | ВК22-AELA-YEL-NEO | 25031DEK | |||
| синий | ВК22-AELA-BLU-NEO | 25032DEK | |||
| ВК-22-AEAL (NEO) |  | грибовидныйс фиксацией / неоновая лампа | зеленый | ВК22-AEAL-GRN-NEO | 25033DEK |
| красный | ВК22-AEAL-RED-NEO | 25034DEK | |||
| желтый | ВК22-AEAL-YEL-NEO | 25035DEK | |||
| синий | ВК22-AEAL-BLU-NEO | 25036DEK | |||
| ВК-22-AEAL |  | грибовидныйс фиксацией / без индикации | зеленый | ВК22-AEAL-GRN | 25039DEK |
| красный | ВК22-AEAL-RED | 25040DEK | |||
| ВК-22-AE |  | грибовидный с фиксацией (расфиксация поворотом) / без индикации | зеленый | ВК22-AE-GRN | 25037DEK |
| красный | ВК22-AE-RED | 25038DEK | |||
| ВК-22-ABLF |  | потайной / без индикации | белый | ВК22-ABLF-WHI | 25011DEK |
| черный | ВК22-ABLF-BLK | 25012DEK | |||
| зеленый | ВК22-ABLF-GRN | 25013DEK | |||
| красный | ВК22-ABLF-RED | 25014DEK | |||
| желтый | ВК22-ABLF-YEL | 25015DEK | |||
| синий | ВК22-ABLF-BLU | 25016DEK | |||
| ВК-22-ABF |  | потайной с фиксацией / без индикации | красный | ВК22-ABF-RED | 25123DEK |
| белый | ВК22-ABF-WHI | 25124DEK | |||
| желтый | ВК22-ABF-YEL | 25125DEK | |||
| черный | ВК22-ABF-BLK | 25126DEK | |||
| синий | ВК22-ABF-BLU | 25127DEK | |||
| зеленый | ВК22-ABF-GRN | 25128DEK | |||
| ВК-22-ABLFP |  | выступающий / без индикации | белый | ВК22-ABLFP-WHI | 25017DEK |
| черный | ВК22-ABLFP-BLK | 25018DEK | |||
| зеленый | ВК22-ABLFP-GRN | 25019DEK | |||
| красный | ВК22-ABLFP-RED | 25020DEK | |||
| желтый | ВК22-ABLFP-YEL | 25021DEK | |||
| синий | ВК22-ABLFP-BLU | 25022DEK | |||
| ВК-22-ABFP |  | выступающий с фиксацией / без индикации | черный | ВК22-ABFP-BLK | 25129DEK |
| синий | ВК22-ABFP-BLU | 25130DEK | |||
| зеленый | ВК22-ABFP-GRN | 25131DEK | |||
| красный | ВК22-ABFP-RED | 25132DEK | |||
| белый | ВК22-ABFP-WHI | 25133DEK | |||
| желтый | ВК22-ABFP-YEL | 25134DEK | |||
Аксессуары
| Внешний вид | Наименование | Каталожный номер |
ДК22-10
| Контакт дополнительный НО ДК22-10 | 25100DEK |
ДК22-01
| Контакт дополнительный НЗ ДК22-01 | 25101DEK |
АД22-C
| Соединитель АД22-C | 25102DEK |
АД22-A
| Адаптер АД22-A | 25103DEK |
ДМ22-1
| Держатель маркировки 10х25мм ДМ22-1 | 25106DEK |
ДМ22-2
| Держатель маркировки 20х25мм ДМ22-2 | 25107DEK |
