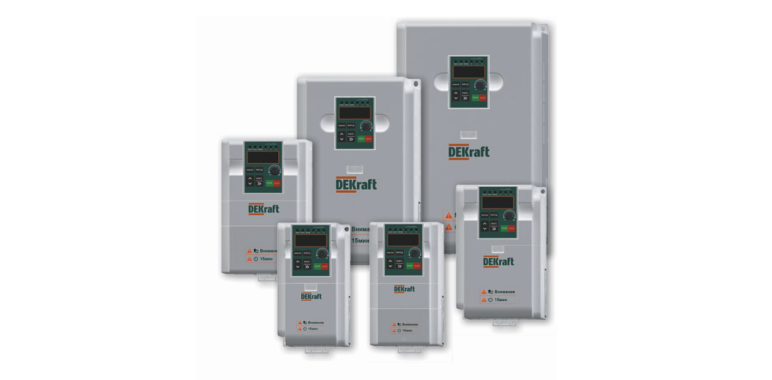

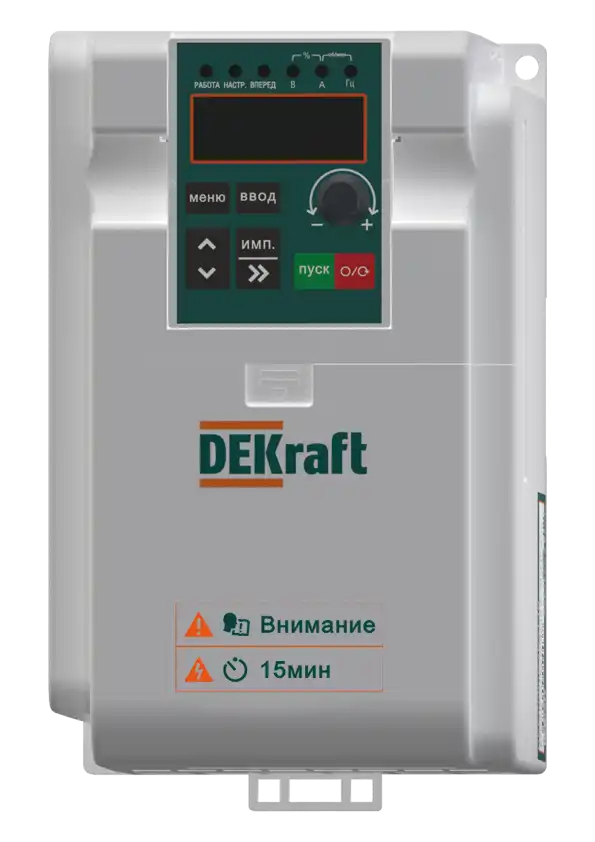

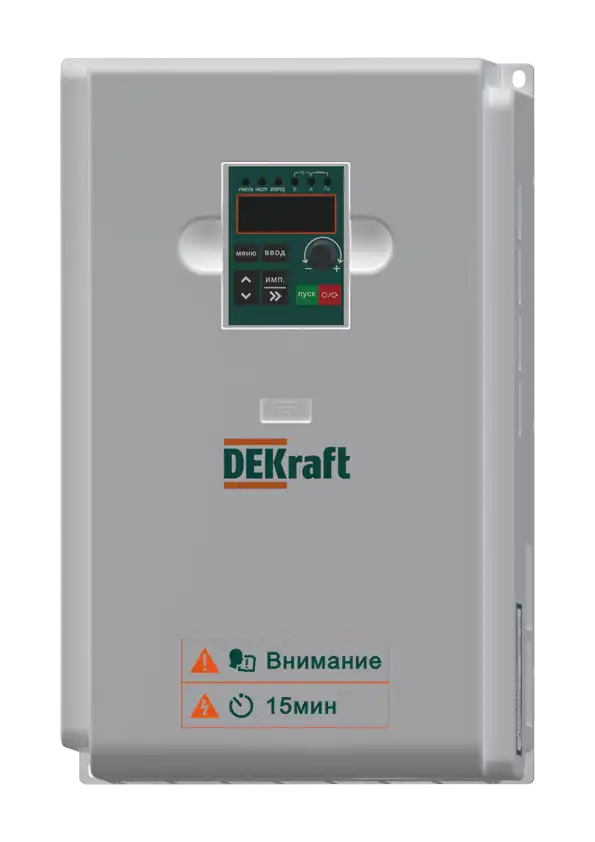

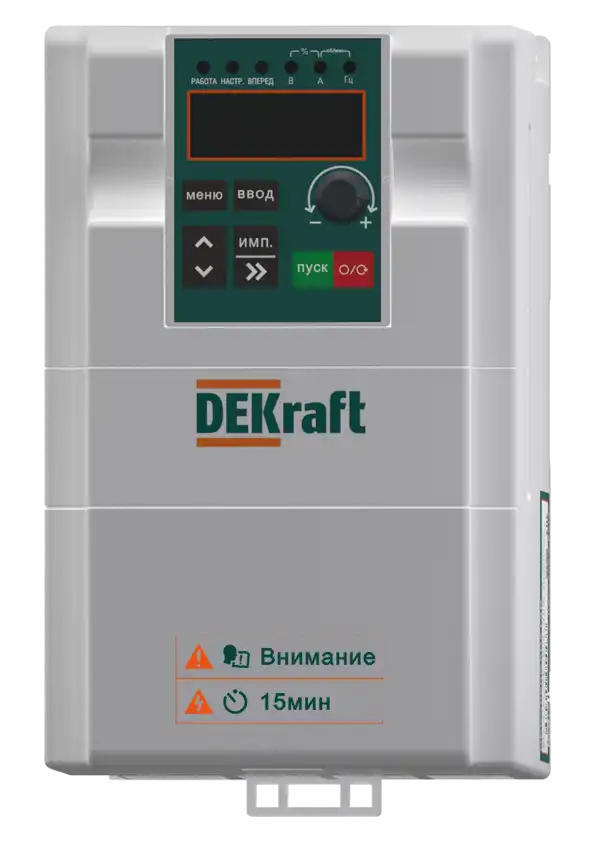

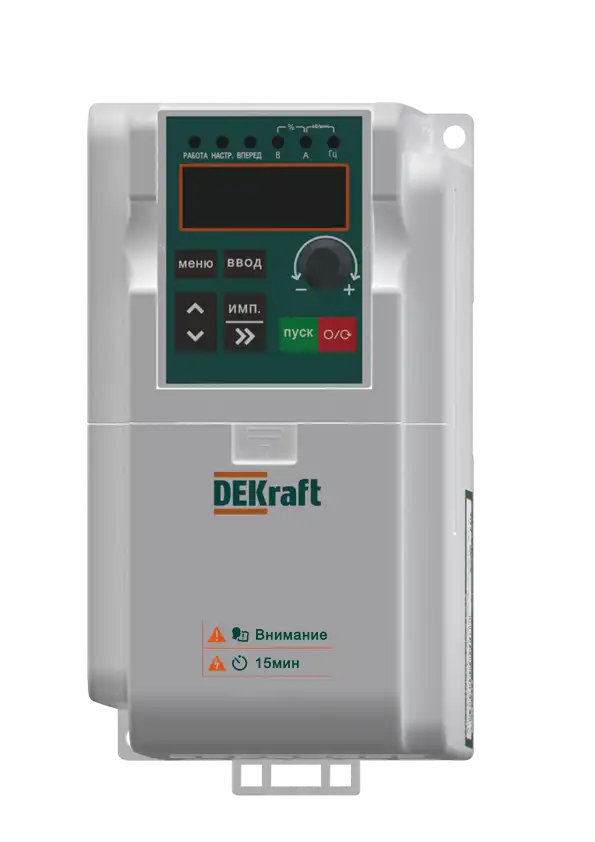

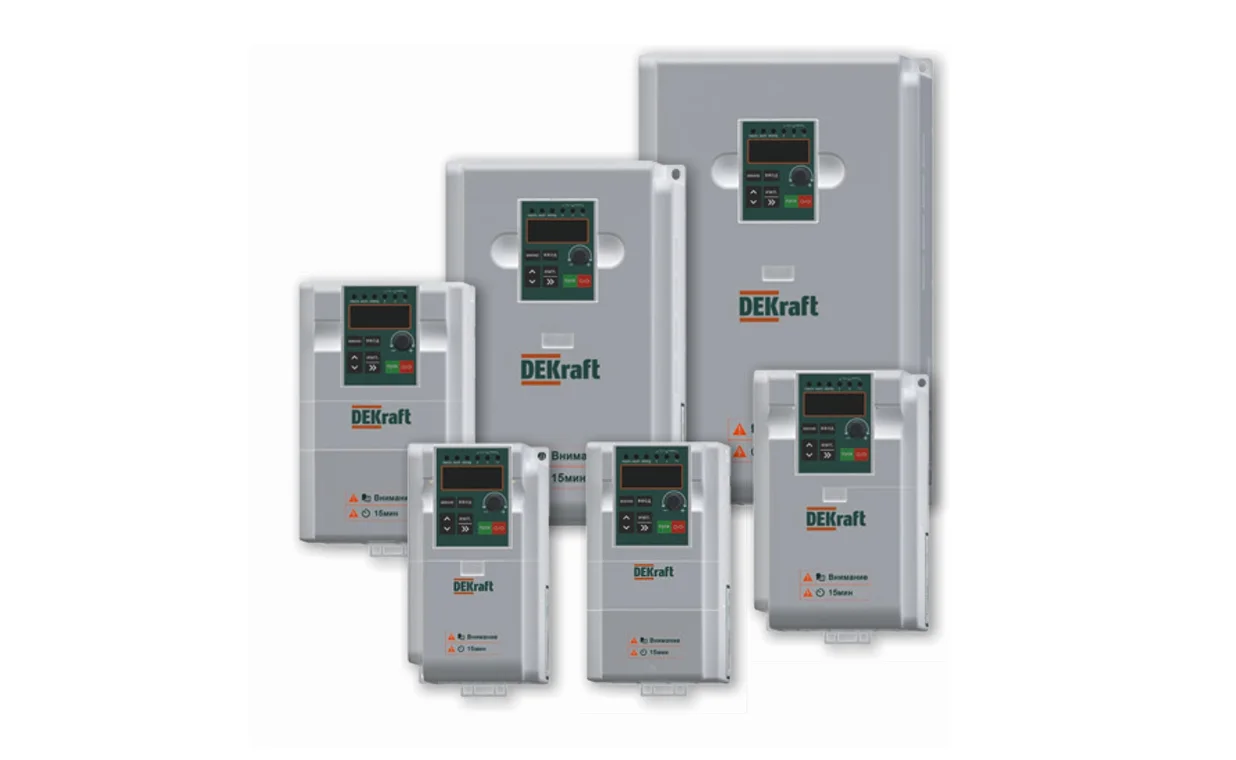

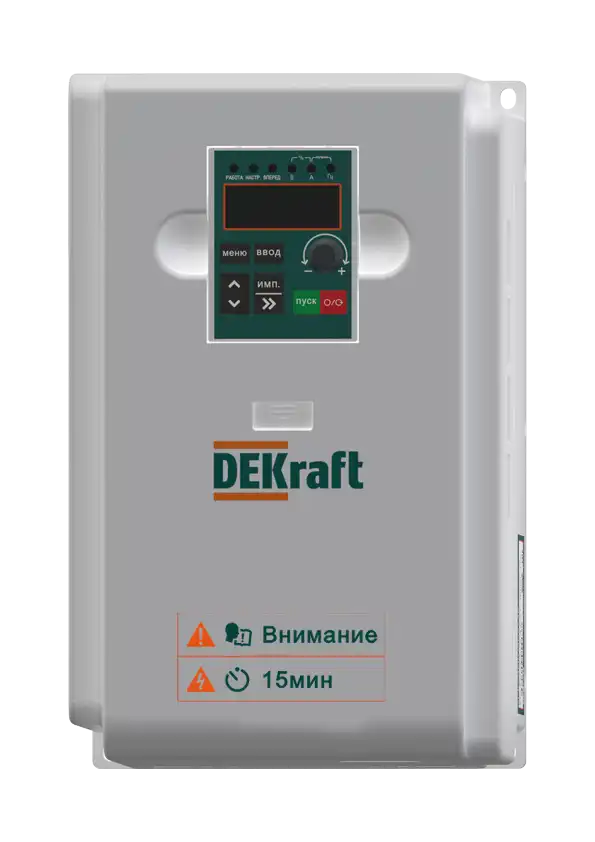

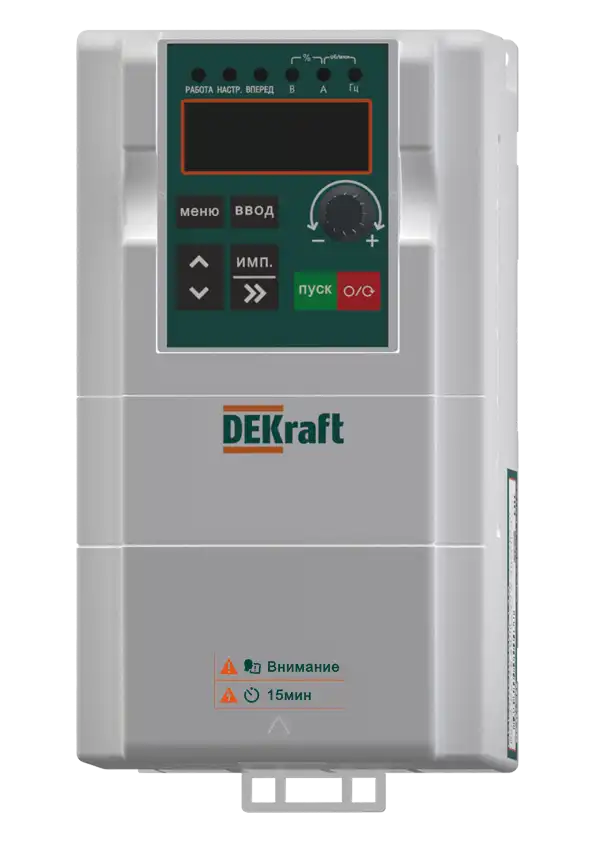

Преобразователи частоты ПЧ-510 (DEKV060)
Частотные преобразователи Dekraft представляют широкий спектр полностью протестированых и готовых к подключению решений для управления электродвигателями. От стандартных насосов и вентиляторов до сложных высокопроизводительных машин – Dekraft может предложить надёжный и оптимальный ПЧ, в зависимости от ваших задач и требований.
- Высокая производительность
- Многообразие функций
- Увеличенный срок службы
- Улучшенное энергосбережение
- Простота использования
Сфера применения
Промышленные предприятия
Системы водоснабжения
Общественные и административные здания
Промышленная вентиляция, водоснабжение и водоотведение. Текстильная и красильная промышленности. Пищевое и упаковочное производство.
Преимущества
Однофазные и трехфазные общепромышленные преобразователи частоты мощностью до 15кВт
Функции управления
Высокая перегрузочная способность
Функция контроля длины
Русифицированная панель управления
Встроенный протокол Modbus RTU
Технические характеристики
| Технические характеристики | Серия ПЧ-510 (DEKV060) до 15 кВт | ||||||
| Класс напряжения | Одна фаза | Да, 220 В ± 15% | |||||
| Три фазы | Да, 400 В ± 15% | ||||||
| Частота | Входная частота | 50/60 Гц | |||||
| Выходная частота | 0-299 Гц | ||||||
| Перегрузочная способность | 150% в течение 60 с, 180% в течение 3 с | ||||||
| Закон управления | U/f (скалярный) | Да | |||||
| Векторное бездатчиковое | Да | ||||||
| Встроенный ПИД | Да | ||||||
| Графический терминал | Да | ||||||
| Возможность удалённого монтажа графического терминала | Да | ||||||
| Защитное конформное покрытие | Да | ||||||
| Многоскоростное управление | 16 ступеней | ||||||
| Входы/выходы (I/O) | Входы | Дискретные | 4 канала цифрового ввода (DI1-DI4) | ||||
| Аналоговые | 1 аналоговый вход VF1 может служить в качестве входа напряжения (0-10 В) или тока (0/4~20 мA) | ||||||
| Выходы | Аналоговые | 1 канал аналогового выходного терминала – FM1 позволяют выводить как напряжение (0-10 В), так и ток (0~20 мA) | |||||
| Релейный | Односторонние релейные выходы T1, до 30 В / 1 A для постоянного тока и до 250 В / 3 A для переменного тока | ||||||
| Интерфейсы связи | Modbus RTU | ||||||
| Способ установки/монтажа | Настенный | ||||||
| Тормозной модуль | Да, для артикулов DEKV060…B | ||||||
| Условия хранения и эксплуатации | Рабочая температура | -10 – 40 С | |||||
| Влажность | Max до 90% (без конденсации) | ||||||
| Высота | До 1000 м | ||||||
| Степень защиты (IP) | IP 20 | ||||||
| Температура хранения | -20 – 65 С | ||||||
| Виброустойчивость | До 5,9 м/с² (0,6g) | ||||||
| Среда применения | Без агрессивных горючих газов, масляного тумана, пыли и др. | ||||||
| Сертификаты | CE | ||||||
| Особенности | Предел регулирования скорости | 1:100 (при векторном управлении) | |||||
| Точность стабилизации скорости | ±0,5% (при векторном управлении) | ||||||
| Точность частоты | Цифровая: 0,02%, Аналоговая: 0,1% | ||||||
| Кривая управления U/f | Линейная, квадратичная и пользовательская | ||||||
| Торможение постоянным током | Да | ||||||
| Частота ШИМ | От 0,05 кГц до 16 кГц | ||||||
| Охлаждение | Принудительное | ||||||
Схемы и графики

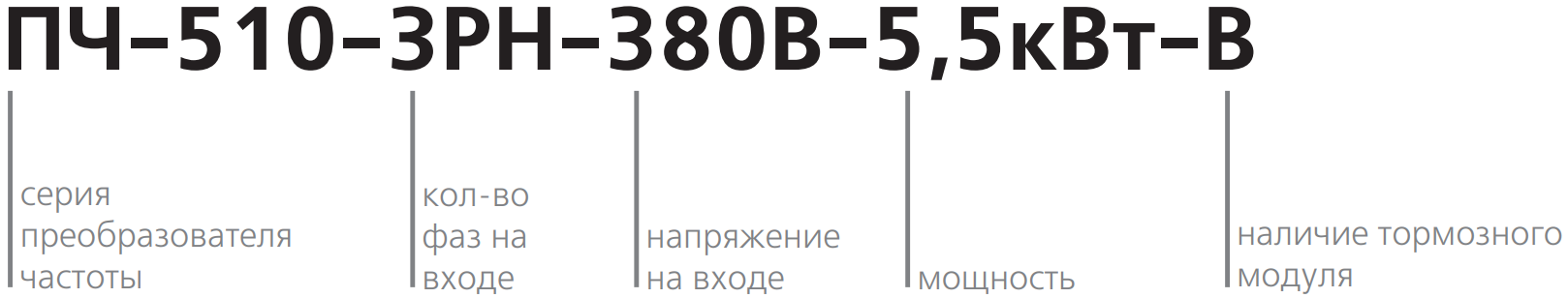

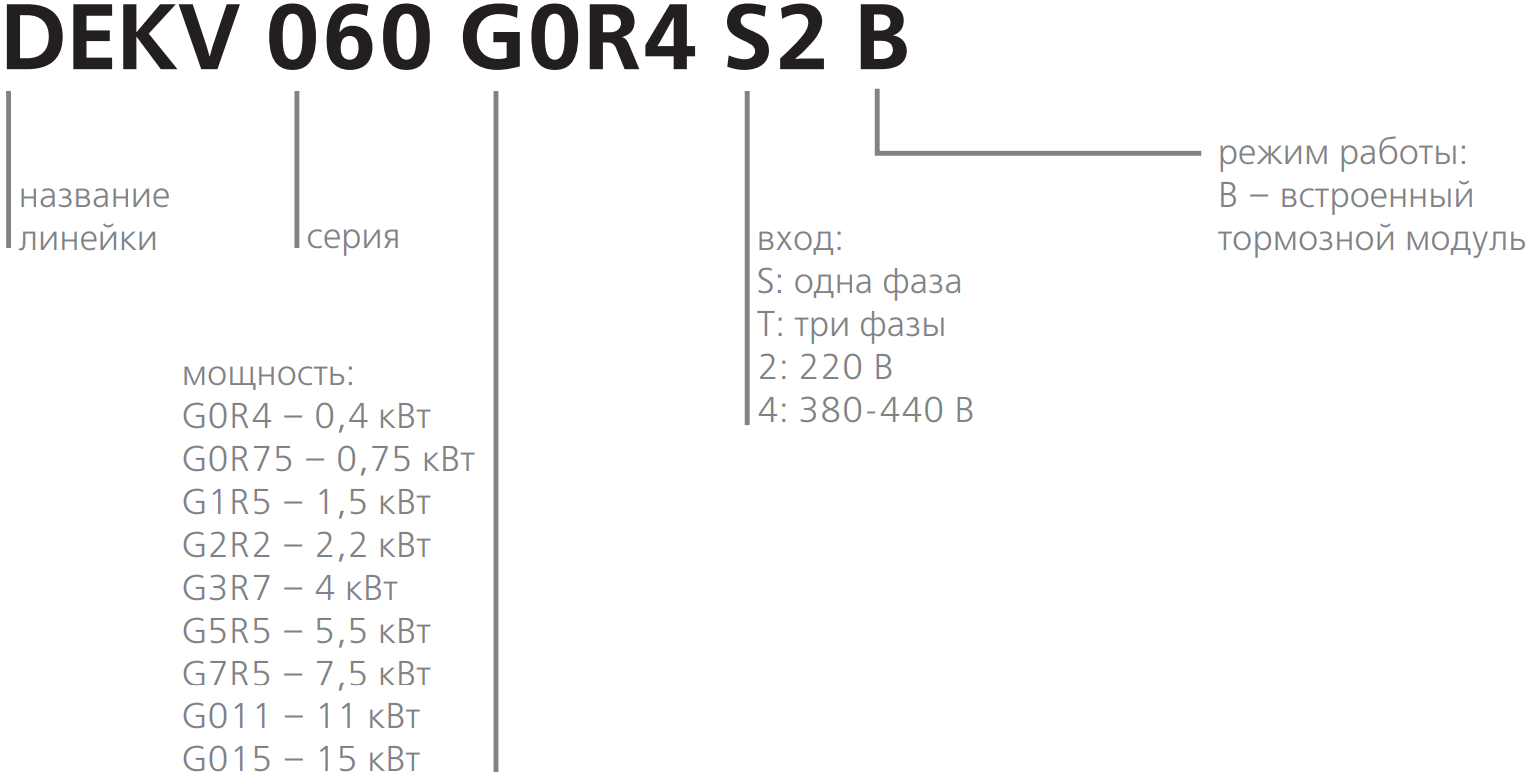

Структура условного обозначения
Полный ассортимент
| Фото | Входное напряжение | Ном. входной ток | Тяжёлый режим работы (HD) | Размер упаковки (мм) | Модель | Артикул | |
| (A) | Рдв. (кВт) | Макс ток в уст. режиме (A) | |||||
 |
220 В Одна фаза | 5 | 0,4 | 3 | 215*155*208 | ПЧ-510-1PH-220В-0,4кВт | DEKV060G0R4S2 |
| 5 | 0,4 | 3 | 215*155*208 | ПЧ-510-1PH-220В-0,4кВт-B | DEKV060G0R4S2B | ||
| 9 | 0,75 | 5 | 215*155*208 | ПЧ-510-1PH-220В-0,75кВт | DEKV060G0R75S2 | ||
| 9 | 0,75 | 5 | 215*155*208 | ПЧ-510-1PH-220В-0,75кВт-B | DEKV060G0R75S2B | ||
 |
15,7 | 1,5 | 7 | 215*155*208 | ПЧ-510-1PH-220В-1,5кВт | DEKV060G1R5S2 | |
| 15,7 | 1,5 | 7 | 215*155*208 | ПЧ-510-1PH-220В-1,5кВт-B | DEKV060G1R5S2B | ||
| 27 | 2,2 | 10 | 215*155*208 | ПЧ-510-1PH-220В-2,2кВт | DEKV060G2R2S2 | ||
| 27 | 2,2 | 10 | 215*155*208 | ПЧ-510-1PH-220В-2,2кВт-B | DEKV060G2R2S2B | ||
 |
380 В Три фазы | 4,4 | 0,75 | 3 | 215*155*208 | ПЧ-510-3PH-380В-0,75кВт-B | DEKV060G0R75T4B |
| 4,4/6 | 0,75/1,5 | 3/4,5 | 215*155*208 | ПЧ-510-3PH-380В-0,75/1,5кВт-B | DEKV060G0R7P1R5T4B | ||
| 6 | 1,5 | 4,5 | 215*155*208 | ПЧ-510-3PH-380В-1,5кВт-B | DEKV060G1R5T4B | ||
| 6/6,8 | 1,5/2,2 | 4,5/6 | 215*155*208 | ПЧ-510-3PH-380В-1,5/2,2кВт-B | DEKV060G1R5P2R2T4B | ||
 |
6,8/11 | 2,2/3,7 | 6 | 215*155*208 | ПЧ-510-3PH-380В-2,2/3,7кВт-B | DEKV060G2R2P3R7T4B | |
| 11/15,5 | 3,7/5,5 | 9,5/13 | 215*155*208 | ПЧ-510-3PH-380В-3,7/5,5кВт-B | DEKV060G3R7P5R5T4B | ||
 |
15,5/20,5 | 5,5/7,5 | 13/17 | 300*205*235 | ПЧ-510-3PH-380В-5,5/7,5кВт-B | DEKV060G5R5P7R5T4B | |
| 20,5/26 | 7,5/11 | 17/25 | 300*205*235 | ПЧ-510-3PH-380В-7,5/11кВт-B | DEKV060G7R5P011T4B | ||
 |
26 / 35 | 11/15 | 25/32 | 345*240*240 | ПЧ-510-3PH-380В-11/15кВт-B | DEKV060G011P015T4B | |
| 35/38,5 | 15/18,5 | 32/37 | 345*240*240 | ПЧ-510-3PH-380В-15/18.5кВт-B | DEKV060G015P18RT4B | ||
Аксессуары

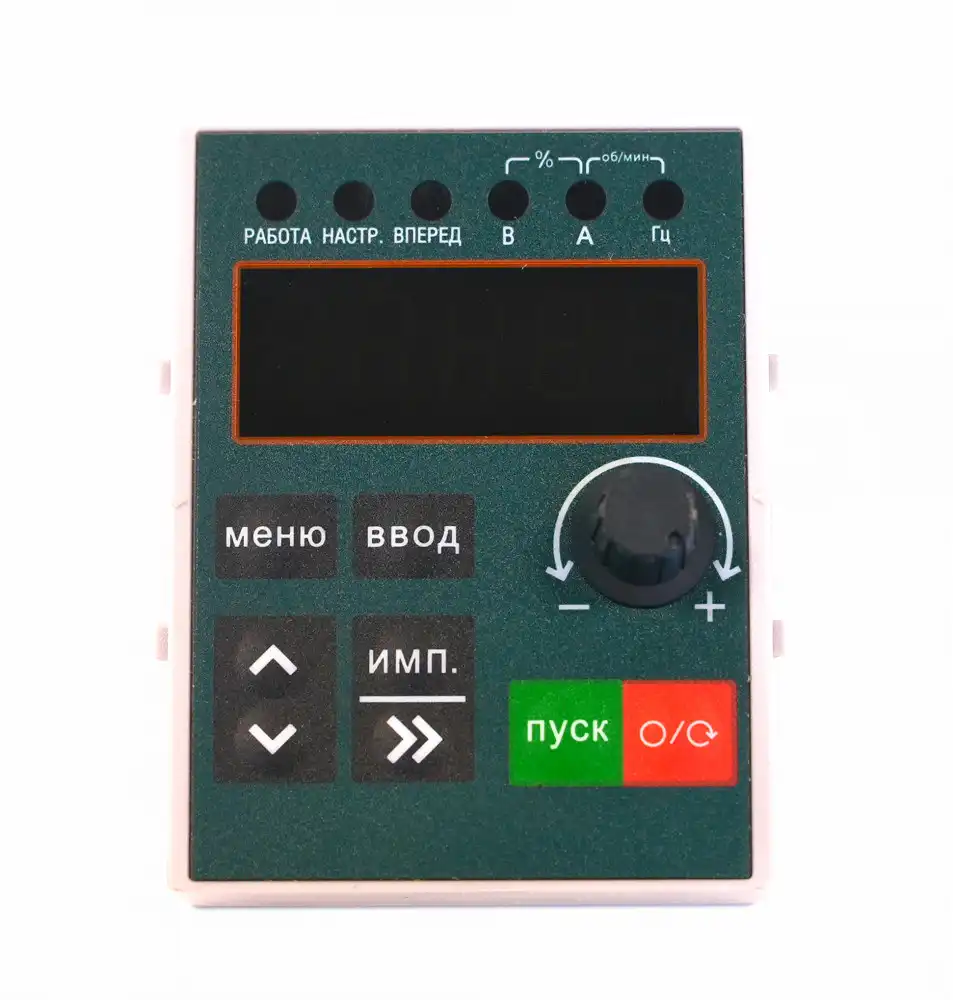

Панель управления DEKraft V060 | Держатель для панели | Кабель подключения панели управления 2 м |
 |  |  |
| DEKVOP0001 | DEKVOP0002 | DEKVOP0003 |
