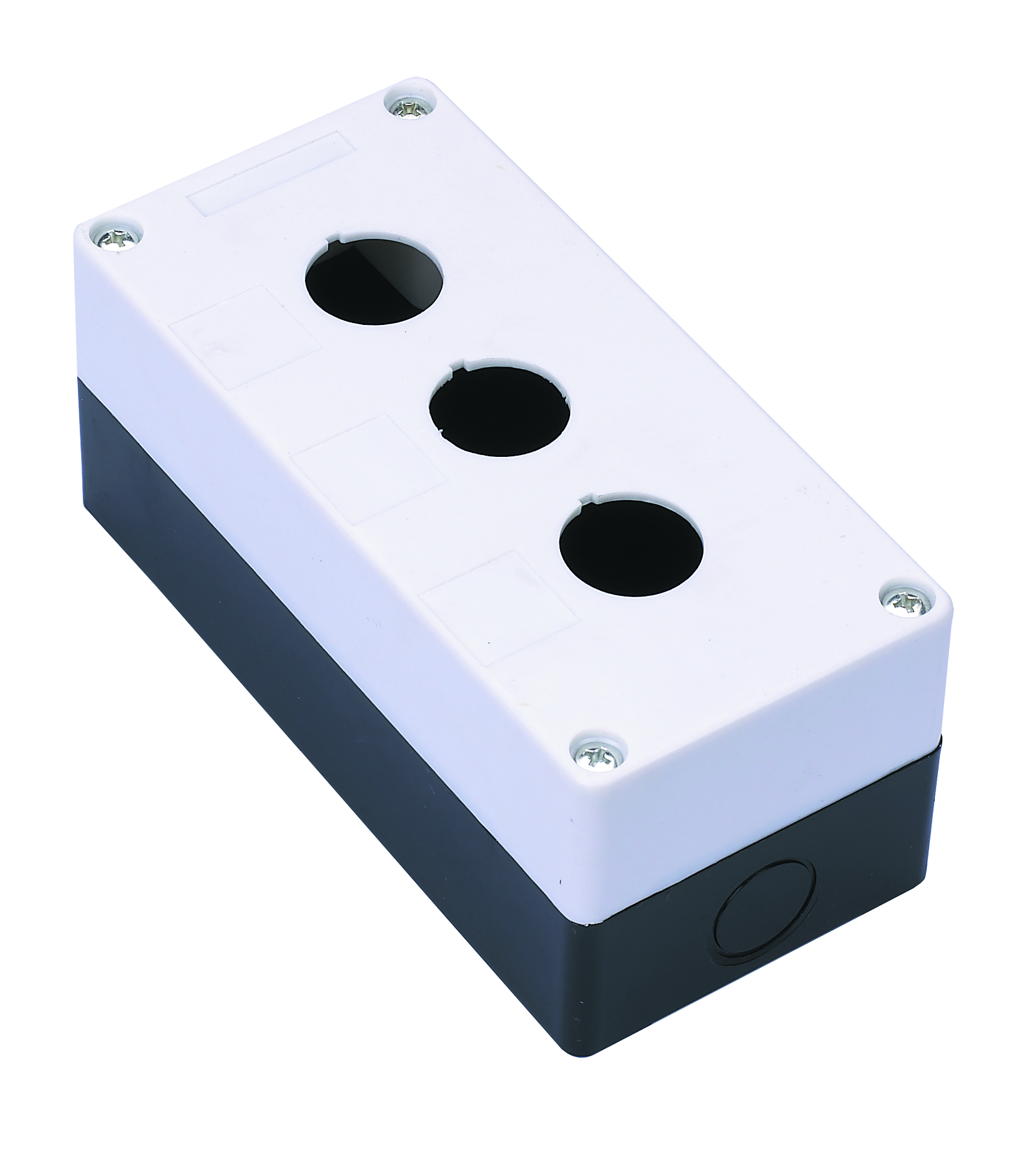

Посты кнопочные КП-101
Кнопочные посты DEKraft КП-101 предназначены для монтажа в них светосигнальных индикаторов, кнопок управления, переключателей. И последующего дистанционного управления процессами, сигнализации.
Корпус выполнен из негорючего ABS пластика.
В посты кнопочные могут устанавливаться от 1 до 5 устройств управления и сигнализации диаметром 22 мм.
Наличие резиновой прокладки между частями корпуса поста обеспечивает повышенную пыле- и влагозащищенность.
Для удобства на задней стороне поста указаны расстояния между точками крепления.
Преимущества
Степень пыле- и влагозащиты IP54!
Винты выполнены из нержавеющей стали.
Наличие в комплекте кабельного ввода обеспечивает герметичность и фиксацию кабеля.
Расстояние между точками крепления указано на задней стенке поста.
Технические характеристики
| Параметр | Знечение |
| Соответсвие регламентам и стандартам | ТР ТС 004 / 2011 |
| Материал | Самозатухающий ABS пластик |
| Степень защиты | IP54 |
| Диапазон рабочих температур | от -25°C до +70 °C |
| Вид установки | Навесной / cтационарный |
| Количество мест под устройства управления и сигнализации | От 1 до 5 |
| Установочный диаметр | 22 мм |
| Номинальное рабочее напряжение, Ue | 220 / 380В |
| Номинальное напряжение изоляции, Ui | 660В |
| Номинальный рабочий ток, Ie | 1.3А / 3А (АС-15) 0.27А / 0.55А (DC-13) |
| Условный тепловой тока на открытом воздухе, Ith | 6А |
| Цвет крышки | Белый / Жёлтый |
| Диаметр выбивных отверстий | М20 (PG 13.5) |
| Ремонтопригодность | Неремонтопригодный |

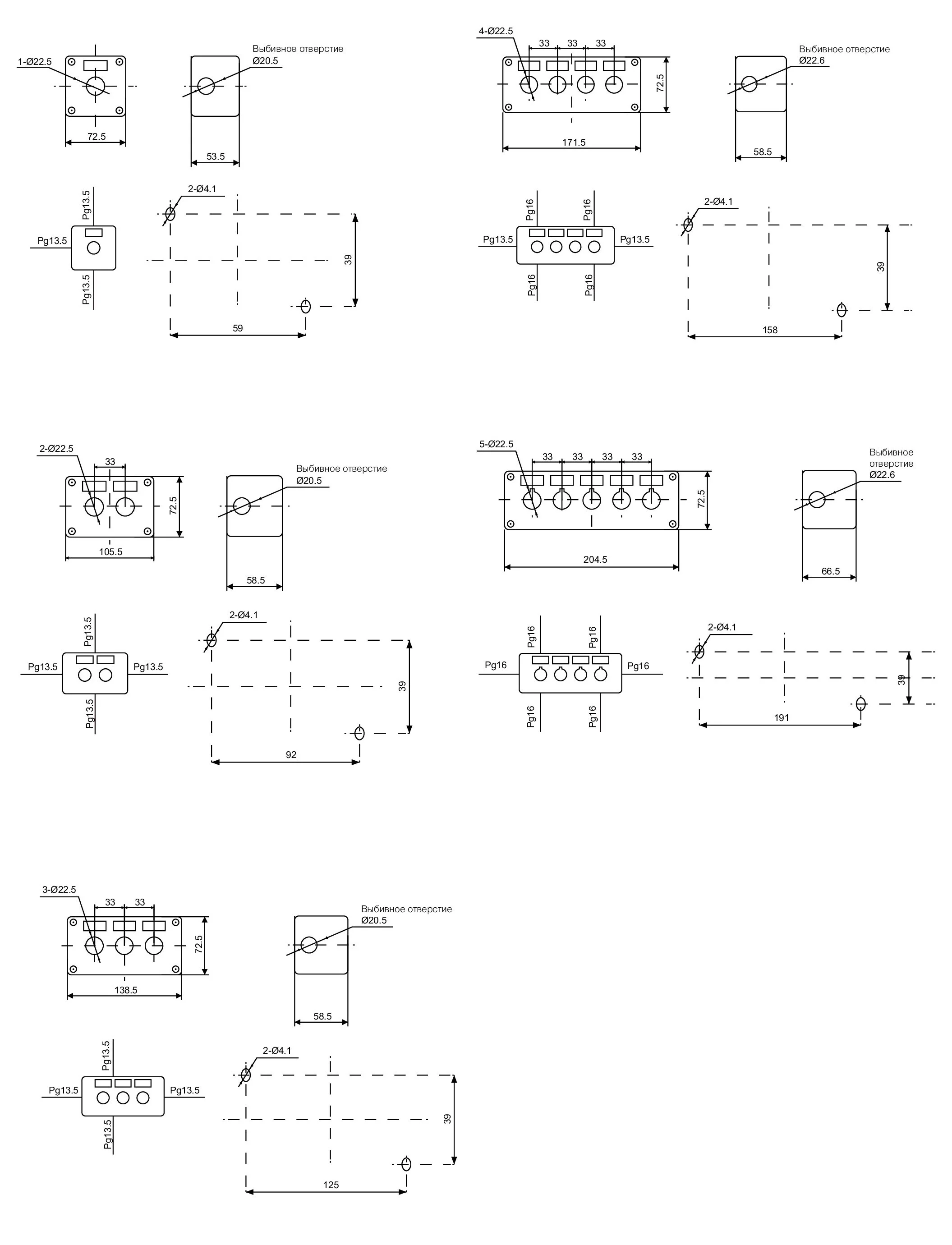

Схемы и графики
| Модель | Габаритные размеры, мм | Расстояние между точками крепления, (ВхШ) мм | ||
| H | W | D | ||
| КП101-1-01 | 72,5 | 72,5 | 53,5 | 59 х 39 |
| КП101-2-01 | 105,5 | 72,5 | 58,5 | 92 х 39 |
| КП101-3-01 | 138,5 | 72,5 | 58,5 | 125 х 39 |
| КП101-4-01 | 171,5 | 72,5 | 66,5 | 158 х 39 |
| КП101-5-01 | 204,5 | 72,5 | 65 | 191 х 39 |
Полный ассортимент
| Тип / Внешний вид | Количество мест | Установочный диаметр, мм | Цвет верхней крышки | Модель | Артикул |
 | 1 | 22 | Белый | КП101-1-01-Р | 25501DEK |
| Жёлтый | КП101-1-09-Р | 25506DEK | |||
 | 2 | 22 | Белый | КП101-2-01-Р | 25502DEK |
| Жёлтый | КП101-2-09-Р | 25507DEK | |||
 | 3 | 22 | Белый | КП101-3-01-Р | 25503DEK |
| Жёлтый | КП101-3-09-Р | 25508DEK | |||
 | 4 | 22 | Белый | КП101-4-01-Р | 25504DEK |
| Жёлтый | КП101-4-09-Р | 25509DEK | |||
 | 5 | 22 | Белый | КП101-5-01-Р | 25505DEK |
| Жёлтый | КП101-5-09-Р | 25510DEK |
