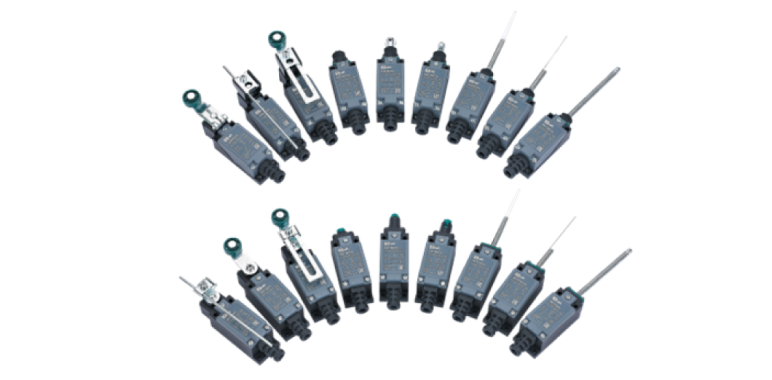

Концевые выключатели серий КВ-301, КВ-302, КВ-303
Концевые выключатели серий КВ-301, КВ-302 и КВ-303 ТМ Dekraft являются высококачественными устройствами, предназначенными для контроля положения движущихся деталей механизмов и систем различного назначения.
Сфера применения
Промышленные предприятия
Системы водоснабжения
Общественные и административные здания
Количество циклов коммутации: 1 000 000 раз; температура окружающей среды: от -35 до+70 °С; контактное сопротивление: менее 25 мм.
Преимущества
Технические характеристики
| Параметр / Типоразмер аппарата | КВ-301 | КВ-302 | КВ-303 | |
| Номинальное напряжение, В | АС: 125, 250, 500; DC: 8, 14, 30, 125, 250; | АС 380, DC 220 | ||
| Условный тепловой ток Ith, A | 5 | 5 | ||
| Сопротивление контактов (мОм) | ≤15 | ≤25 | ||
| Номинальная частота, Гц | 50/60 | |||
| Номинальные рабочие характеристики | AC-15 | 380 В / 0,75 А | 380 В / 0,8 А | |
| DC-13 | 250 В / 0,2 А | 220 В / 0,16 А | ||
| Класс защиты от поражения электрическим током | I | II | I | |
| Механическая износостойкость, 3600 ц/ч | 5 млн. | 10 млн. | 15 млн. | |
| Электрическая износостойкость, 1200 ц/ч | 500 тыс. (250 В / 0,75 А) | 1 млн. (380 В / 0,8 А) | 1,5 млн. (380 В / 0,8 А) | |
| Момент затяжки Нм | 0,6 – 0,8 | 0,6 – 0,8 | 1,6 – 1,8 | |
| Степень защиты | IP55 | IP65 | ||
Схемы и графики

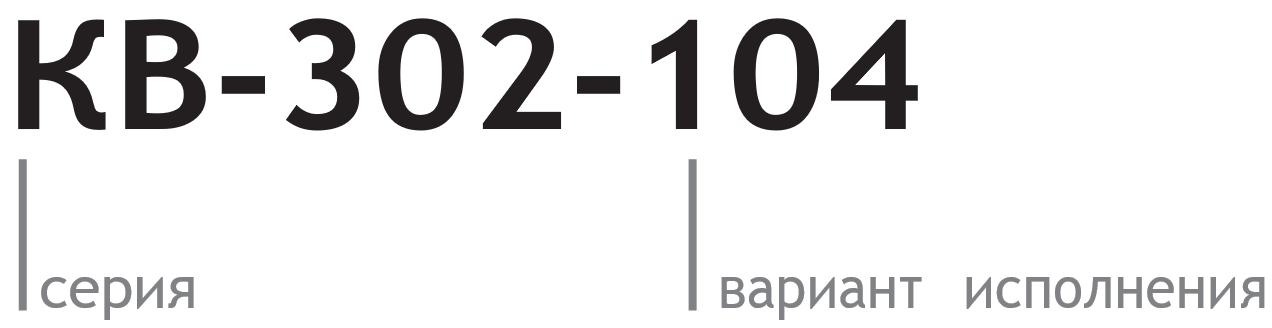

Структура условного обозначения
Полный ассортимент
|
Внешний вид |
Модель |
Артикул |
 |

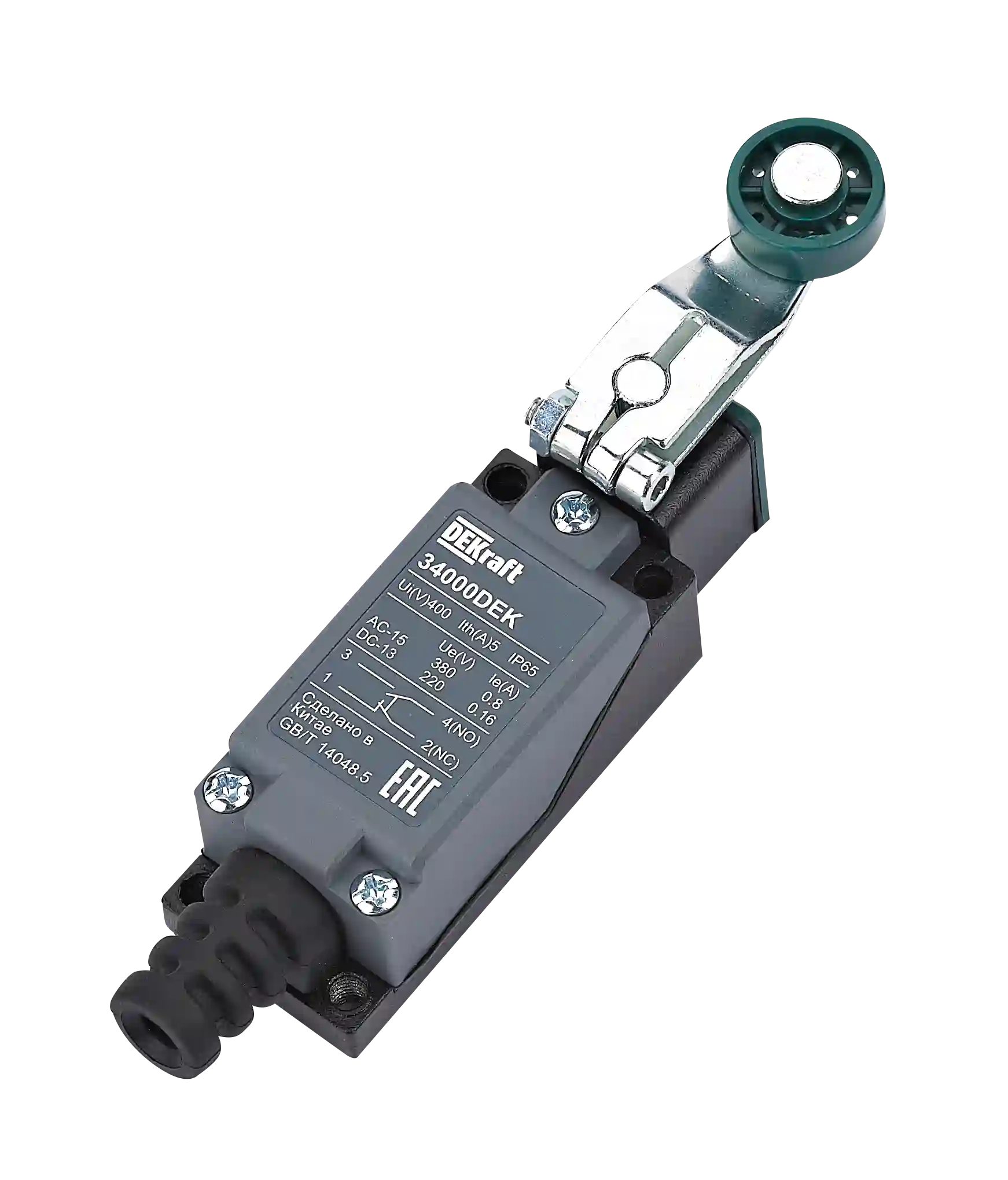

КВ-303-104 |
34000DEK |
 |

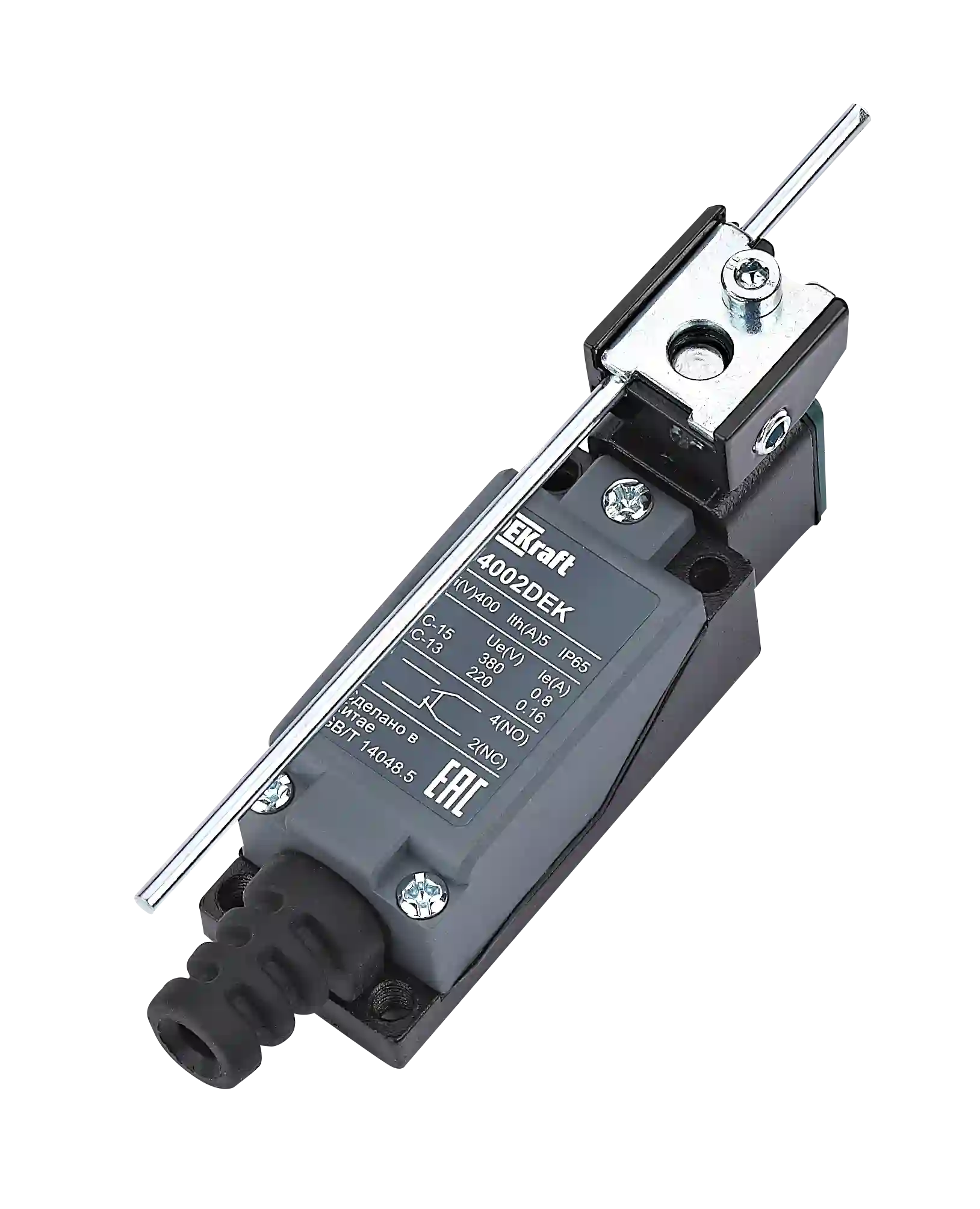

КВ-303-107 |
34002DEK |
 |

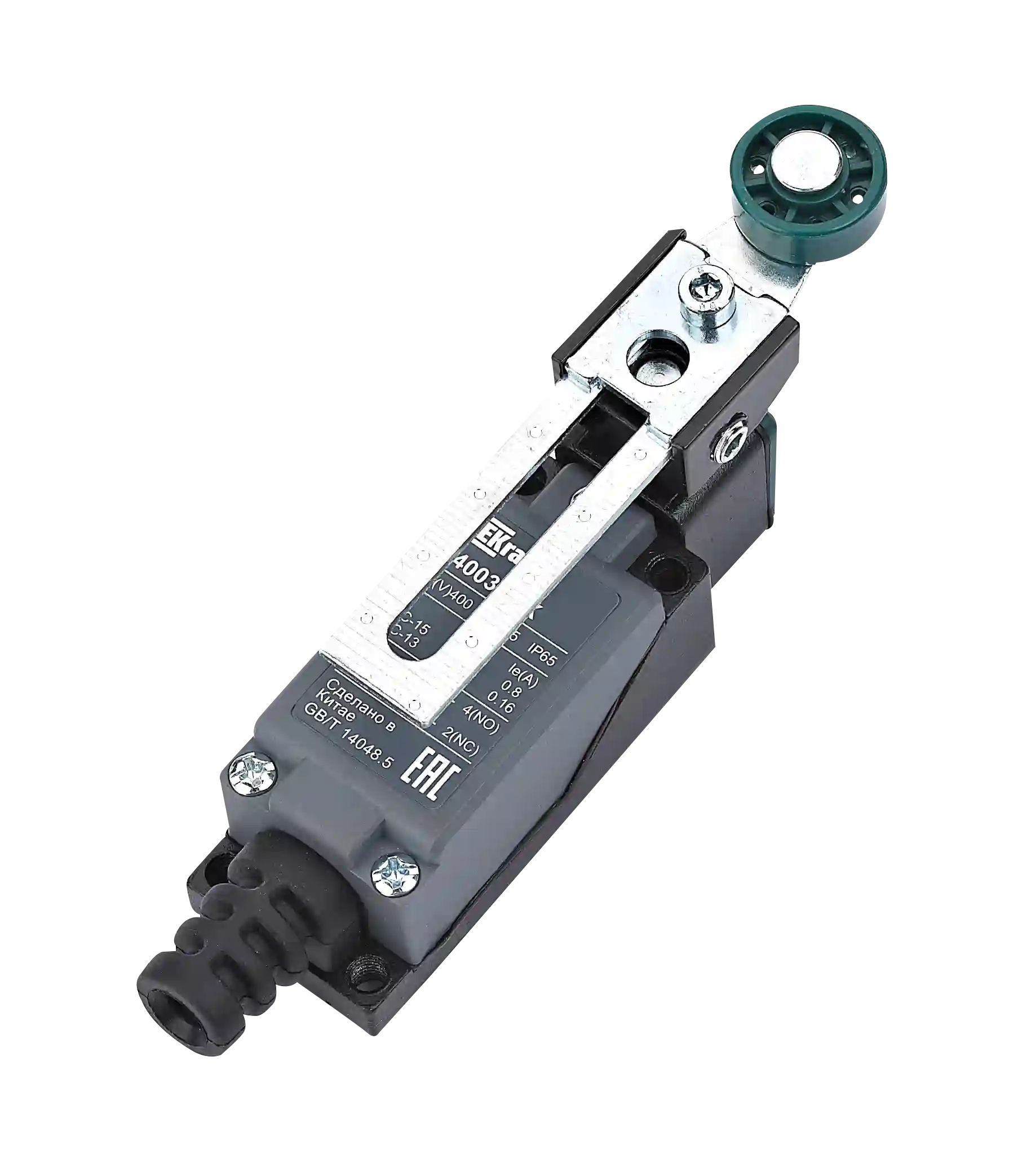

КВ-303-108 |
34003DEK |
 |
КВ-303-111 |
34005DEK |
|
|

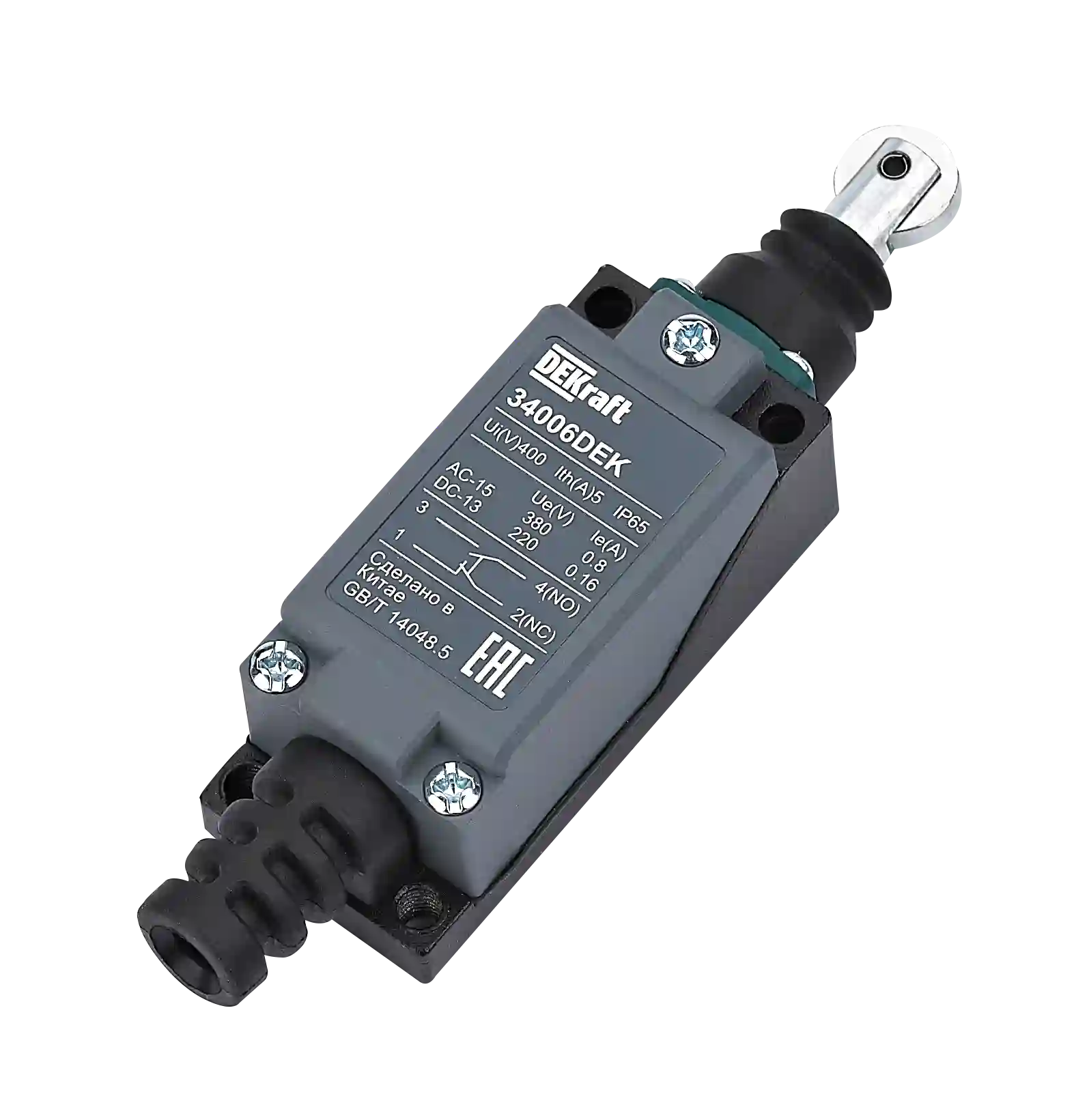

КВ-303-112 |
34006DEK |
|
|

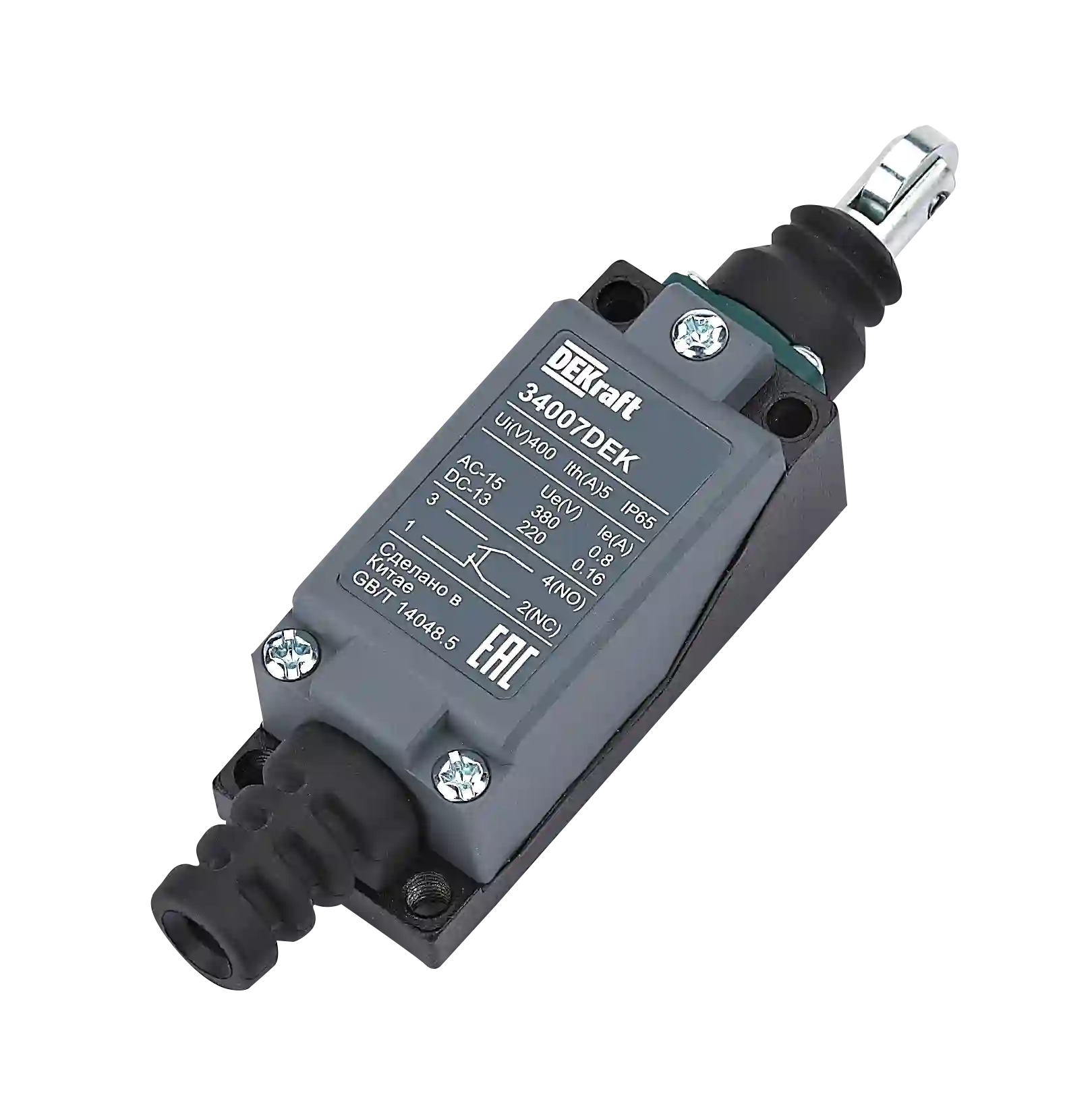

КВ-303-122 |
34007DEK |
 |
КВ-303-166 |
34008DEK |
 |
КВ-303-169 |
34009DEK |
|
|

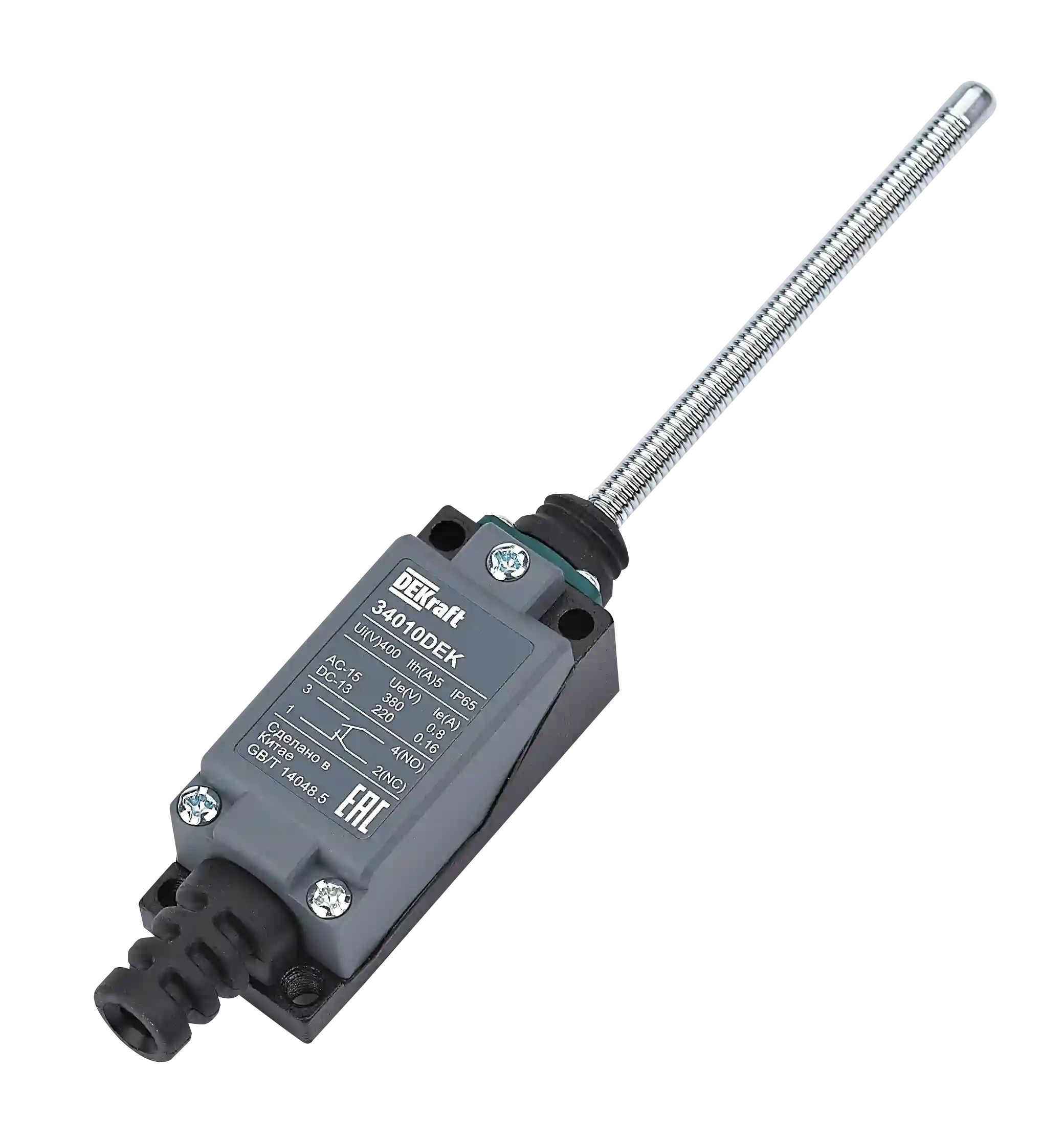

КВ-303-101 |
34010DEK |
|
|

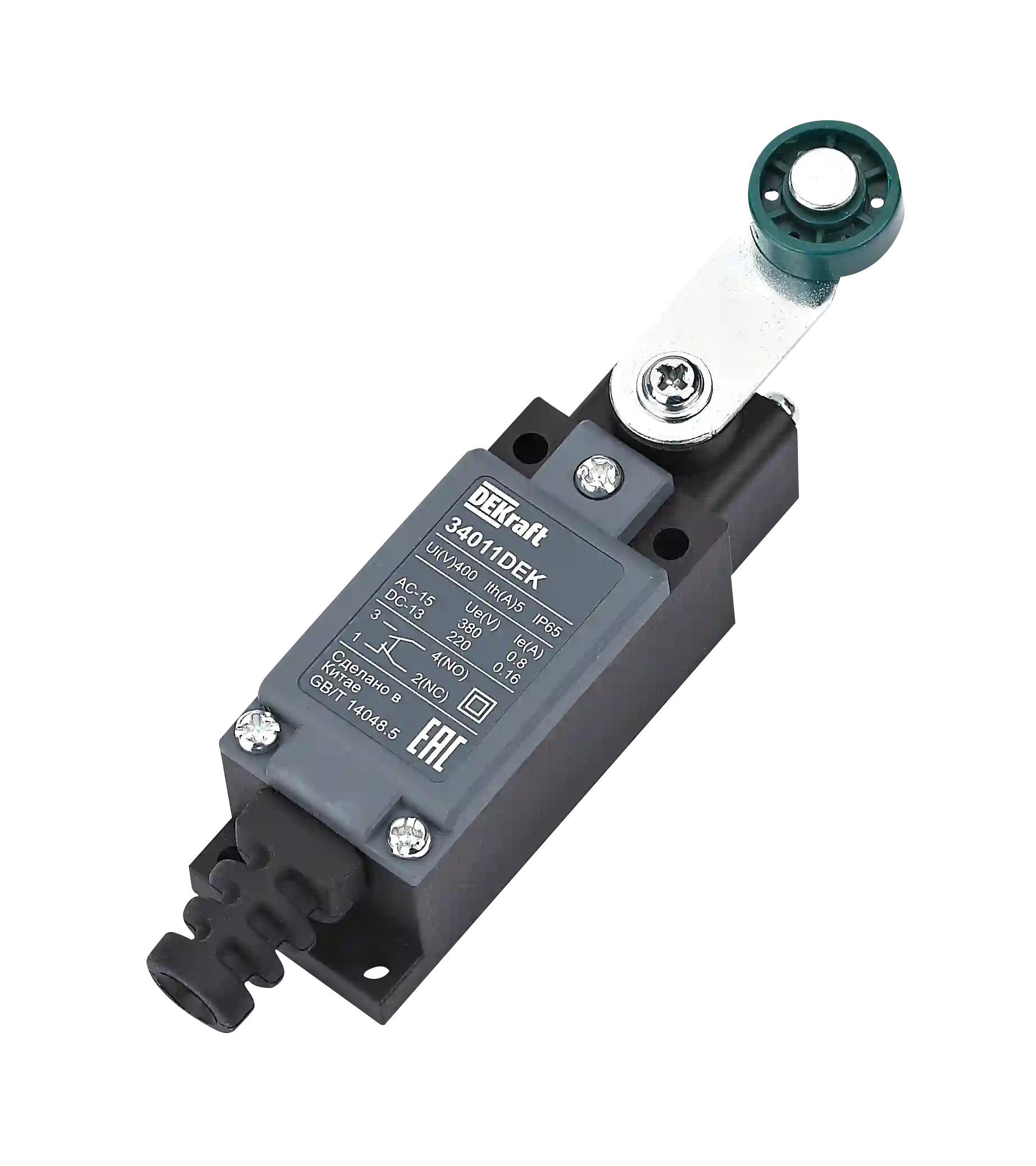

КВ-302-104 |
34011DEK |
|
|
КВ-302-107 |
34012DEK |
|
|
КВ-302-108 |
34013DEK |
|
|

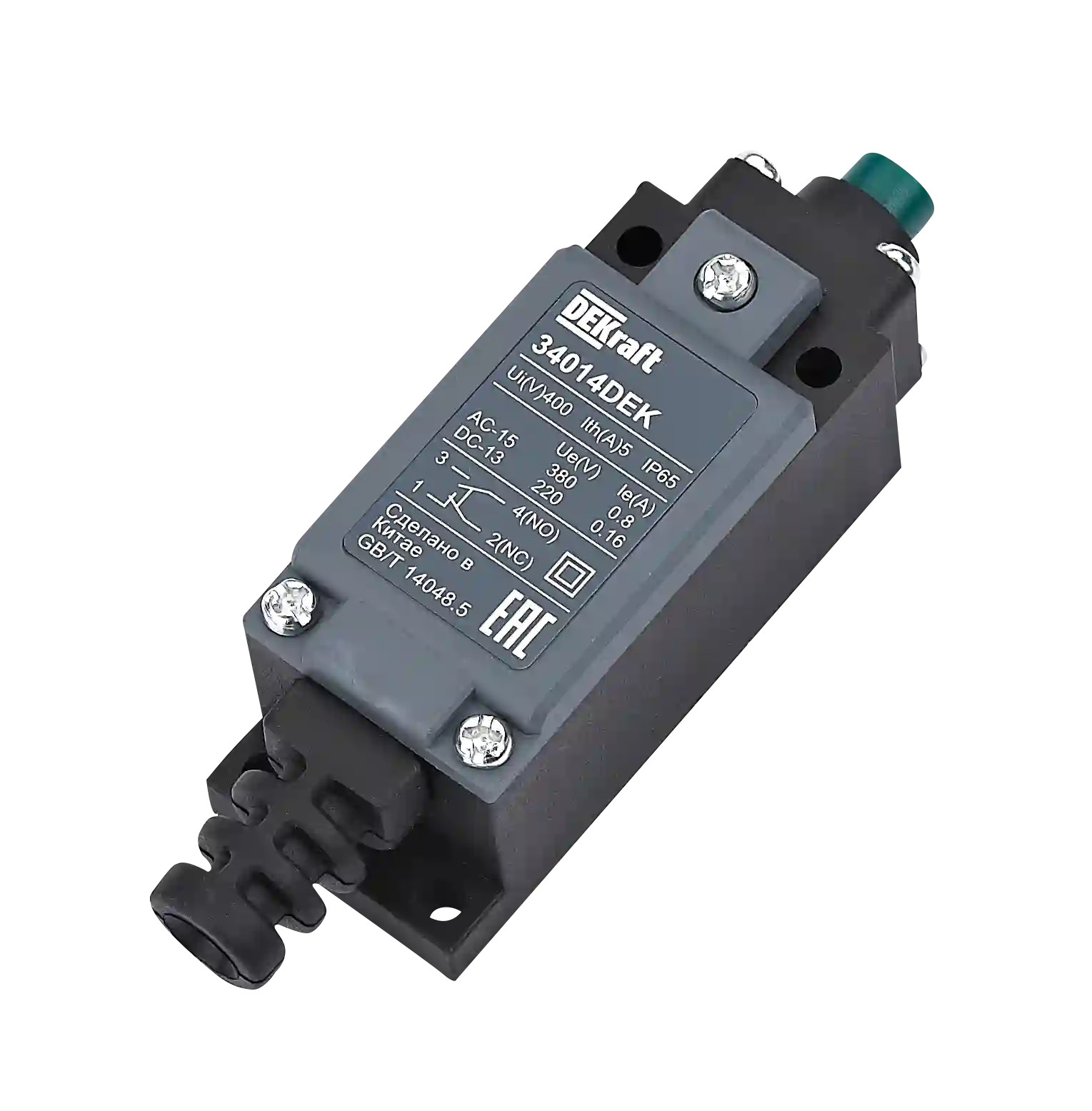

КВ-302-111 |
34014DEK |
|
|

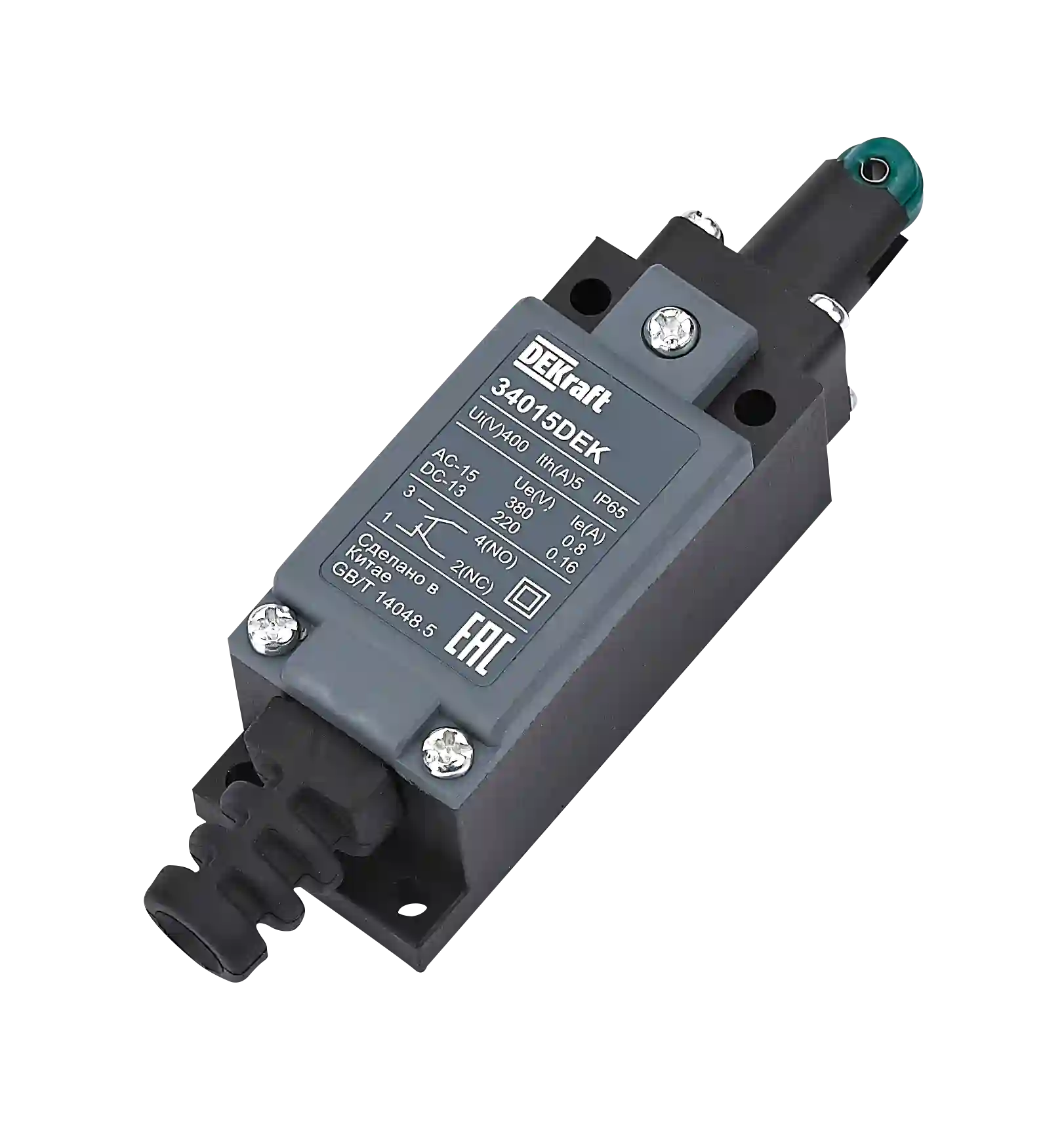

КВ-302-112 |
34015DEK |
|
|

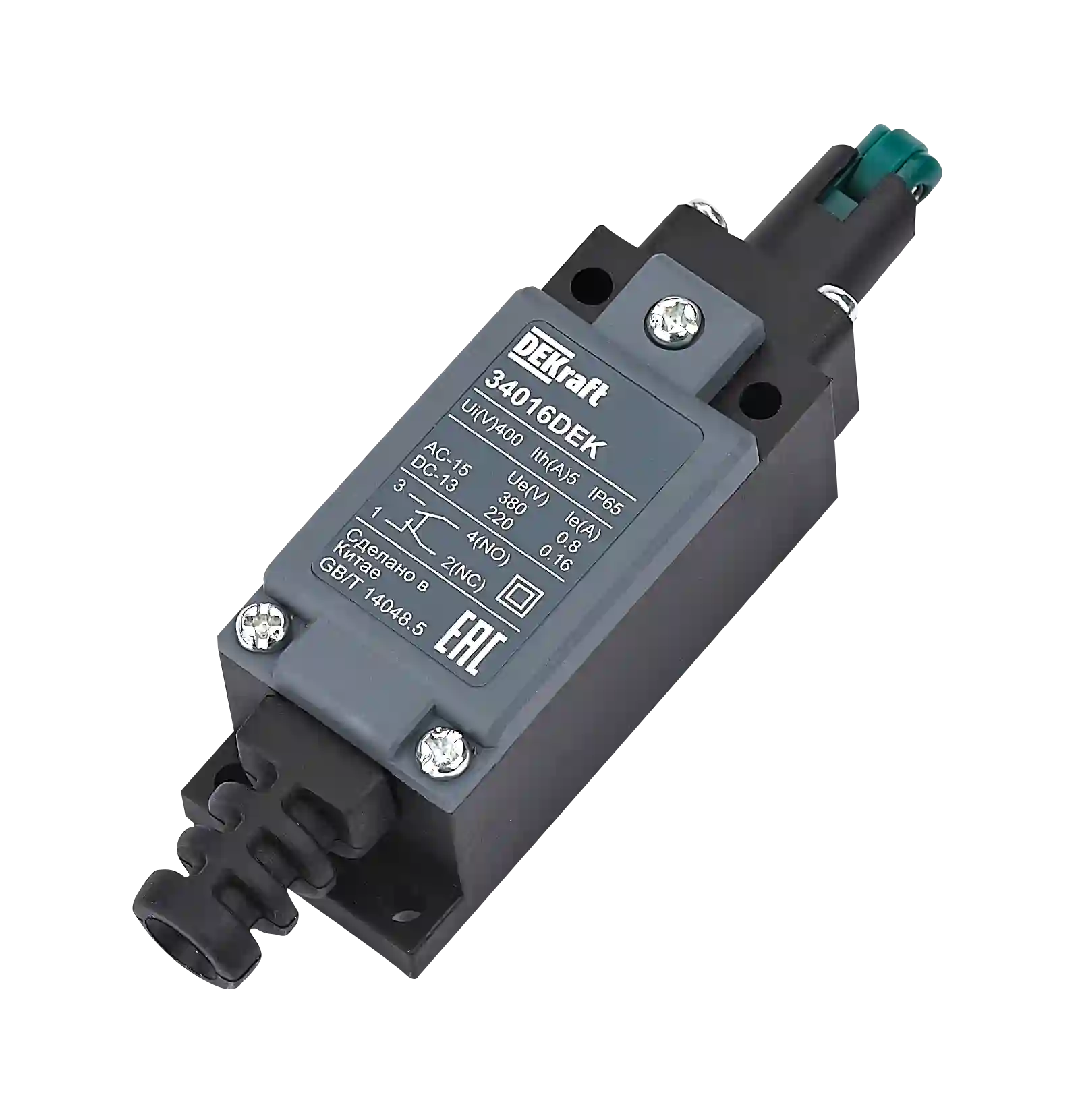

КВ-302-122 |
34016DEK |
|
|

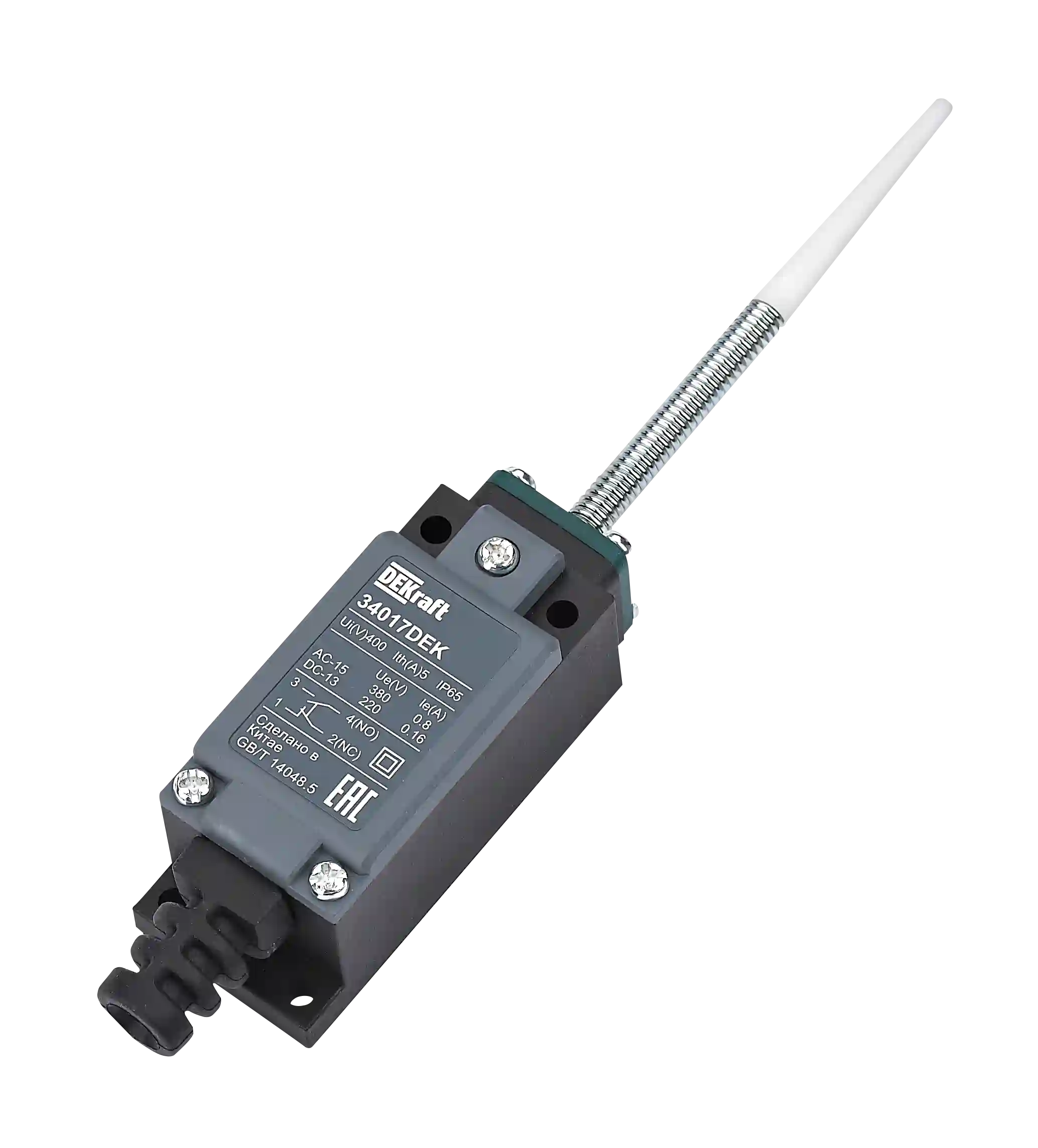

КВ-302-166 |
34017DEK |
|
|
КВ-302-169 |
34018DEK |
|
|
КВ-302-101 |
34019DEK |
 |

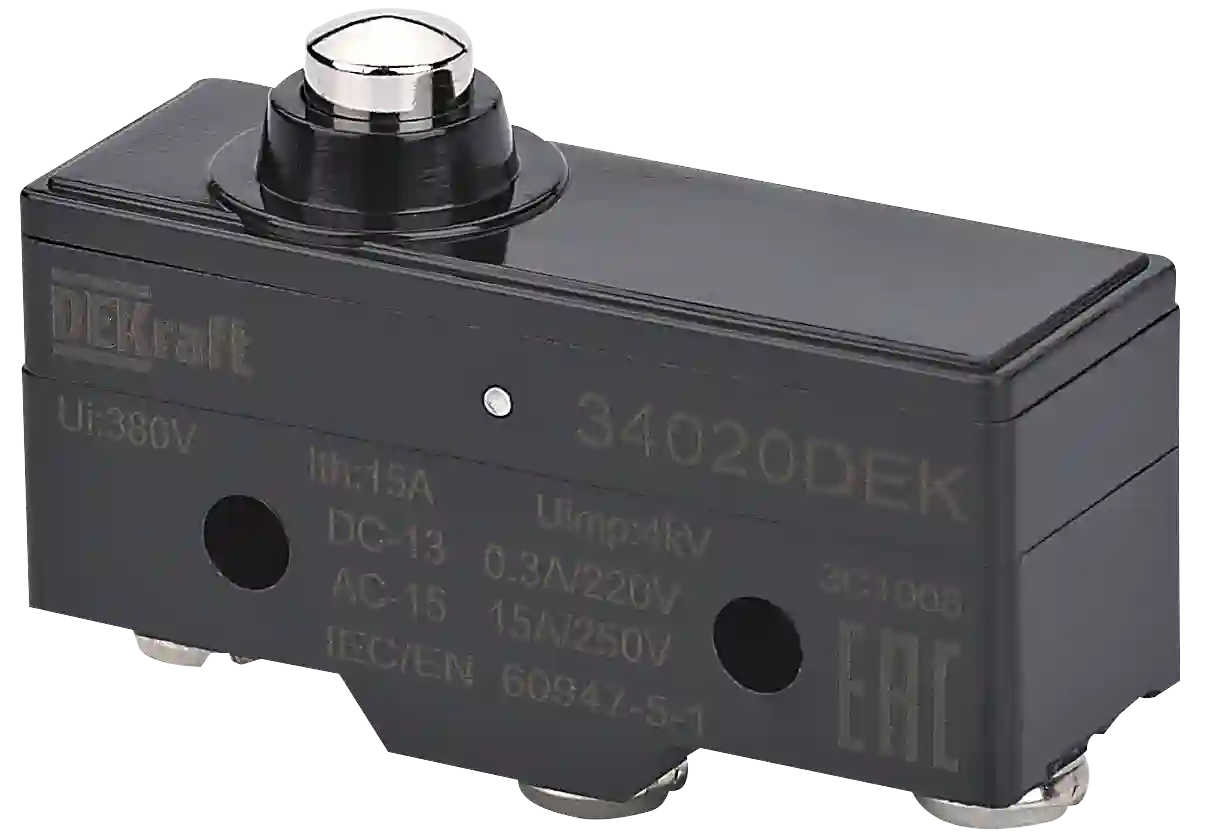

КВ-301-306 |
34020DEK |
 |

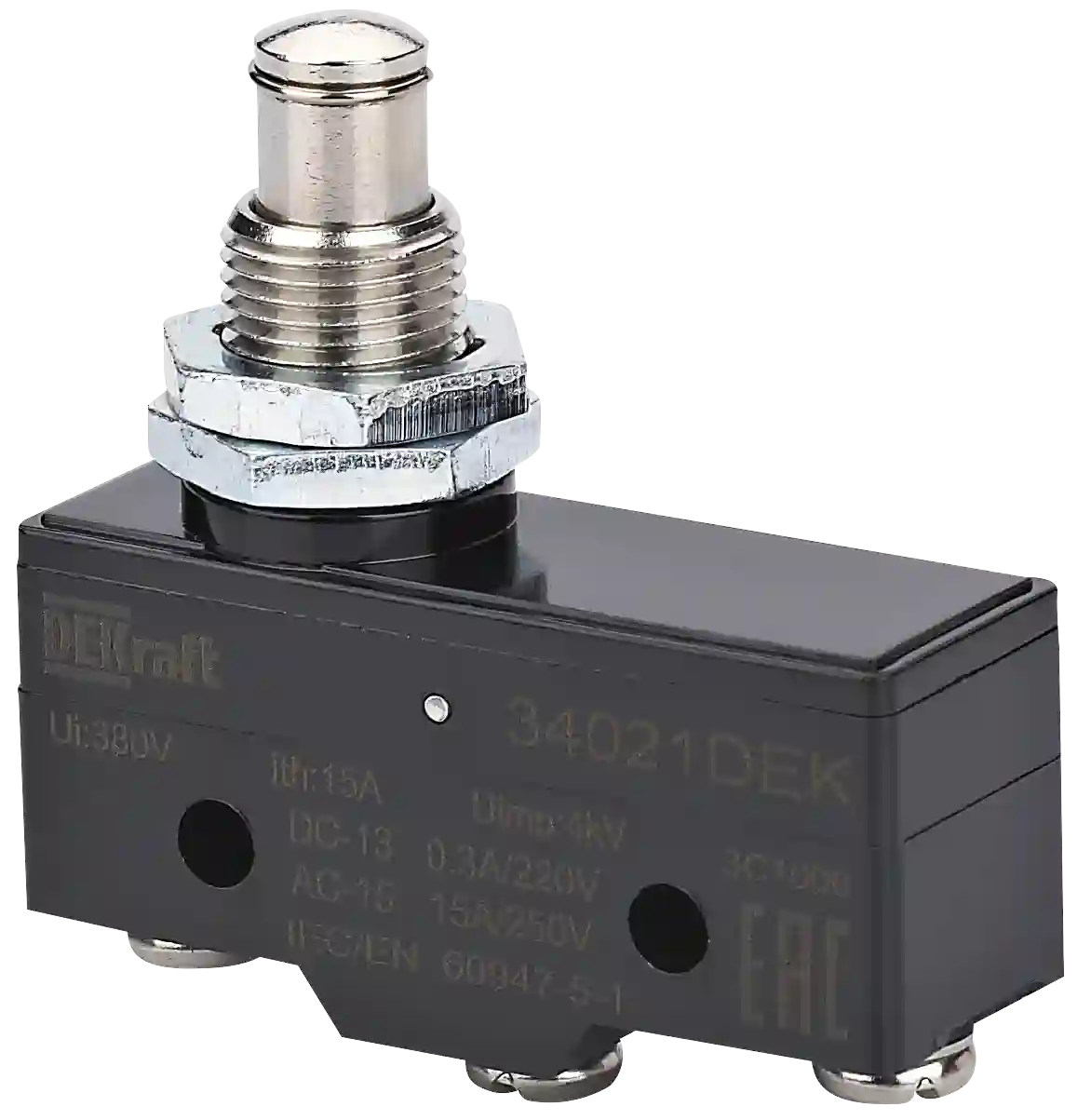

КВ-301-307 |
34021DEK |
 |

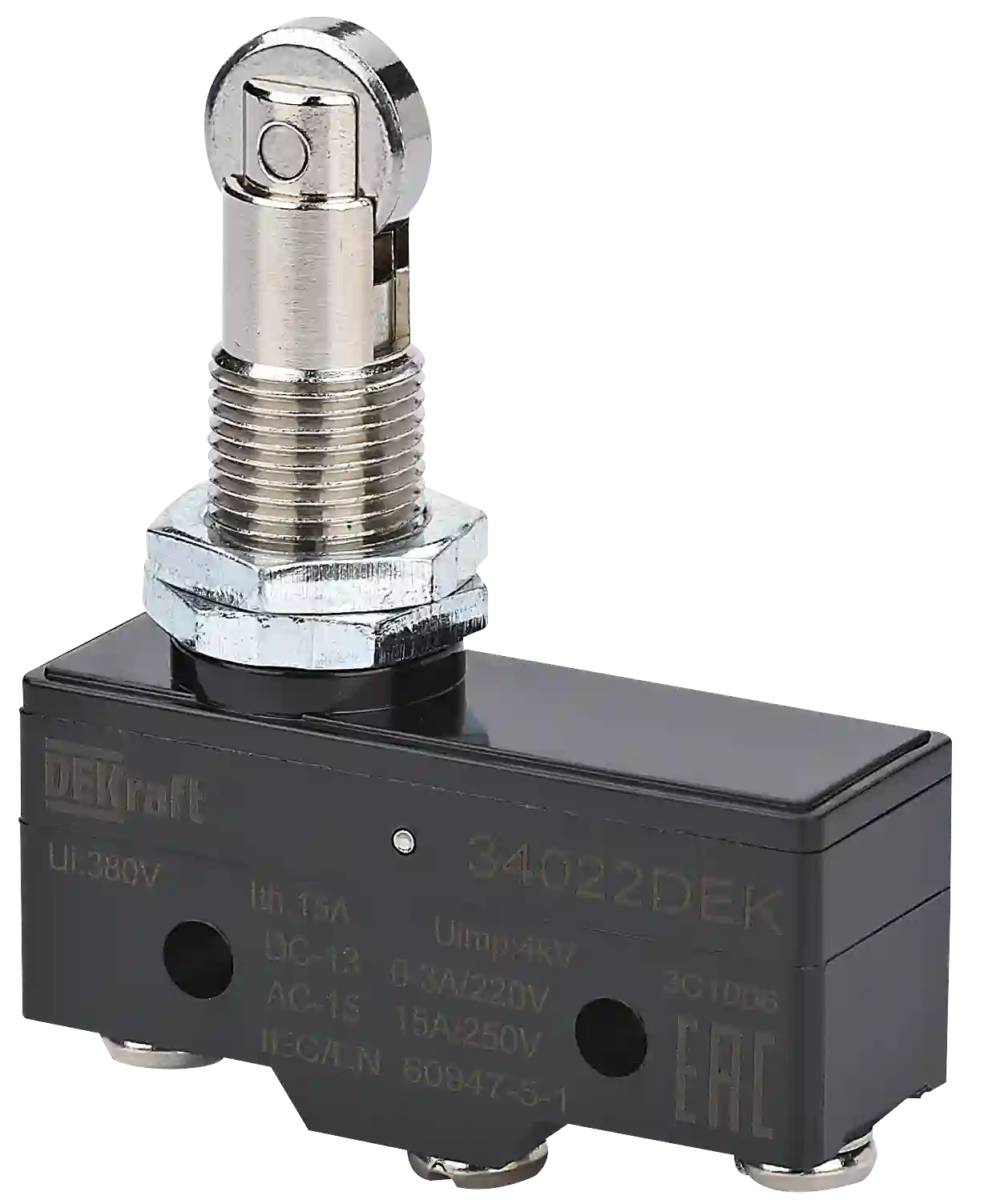

КВ-301-308 |
34022DEK |
 |

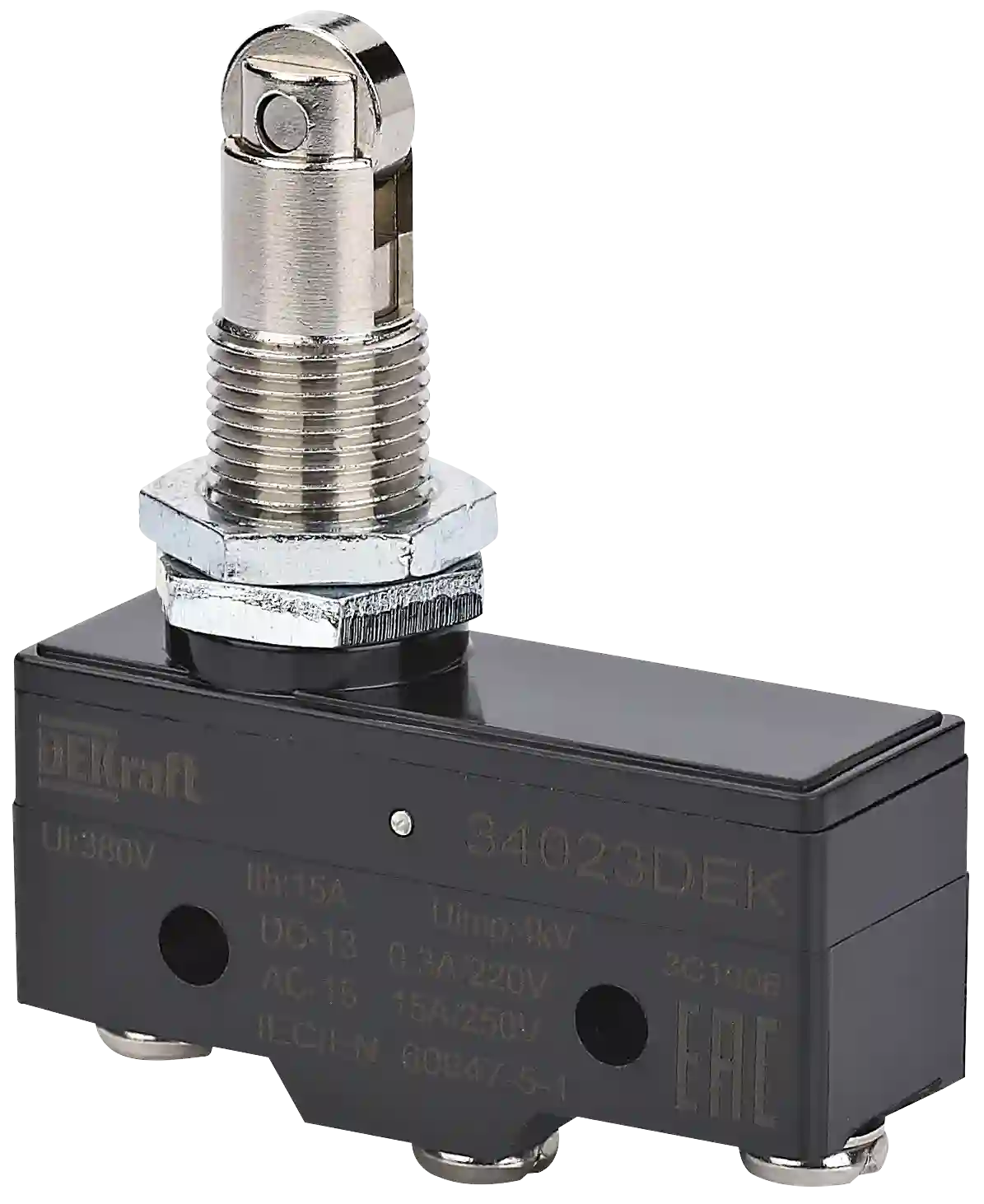

КВ-301-308Х |
34023DEK |
 |

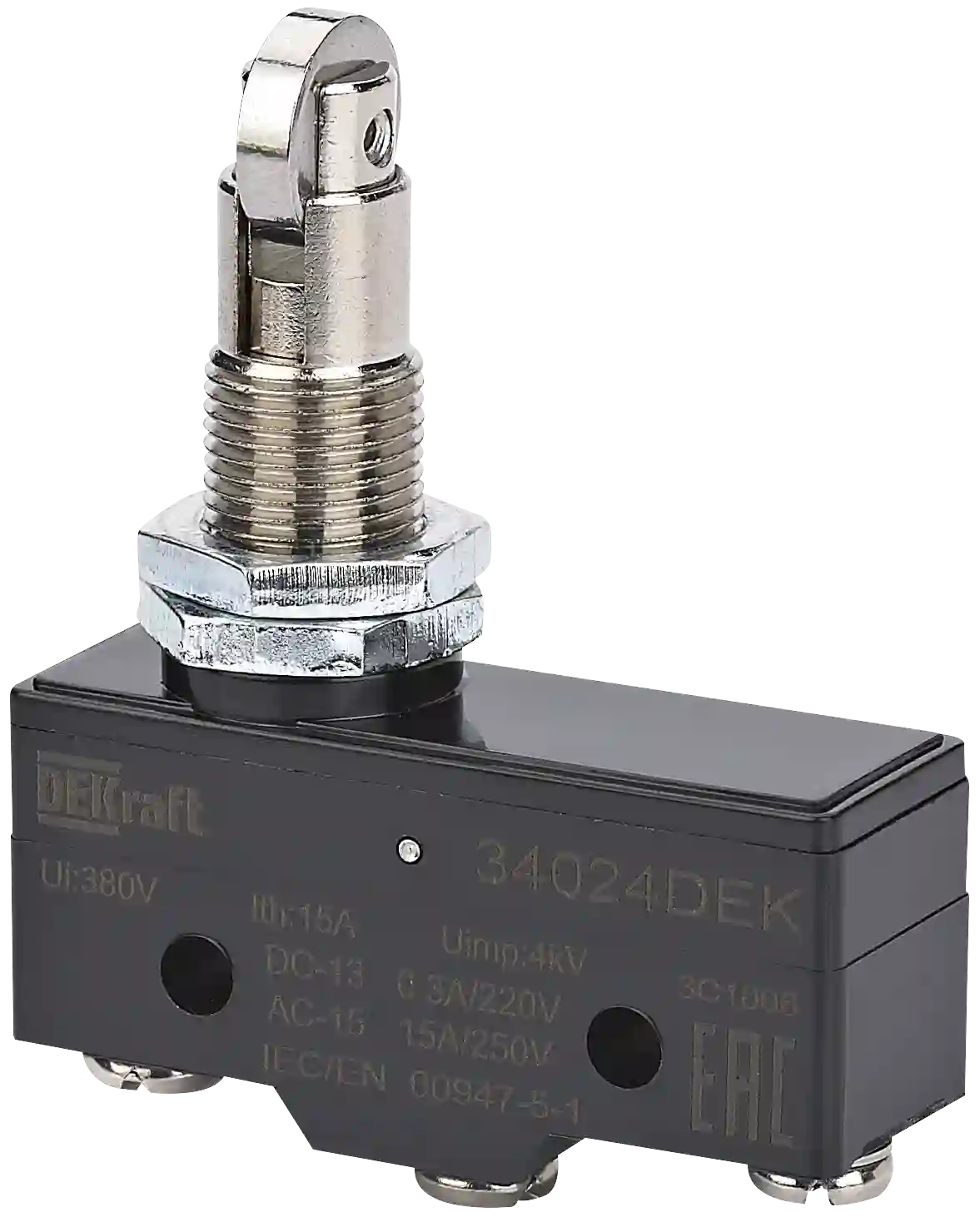

КВ-301-309 |
34024DEK |
 |

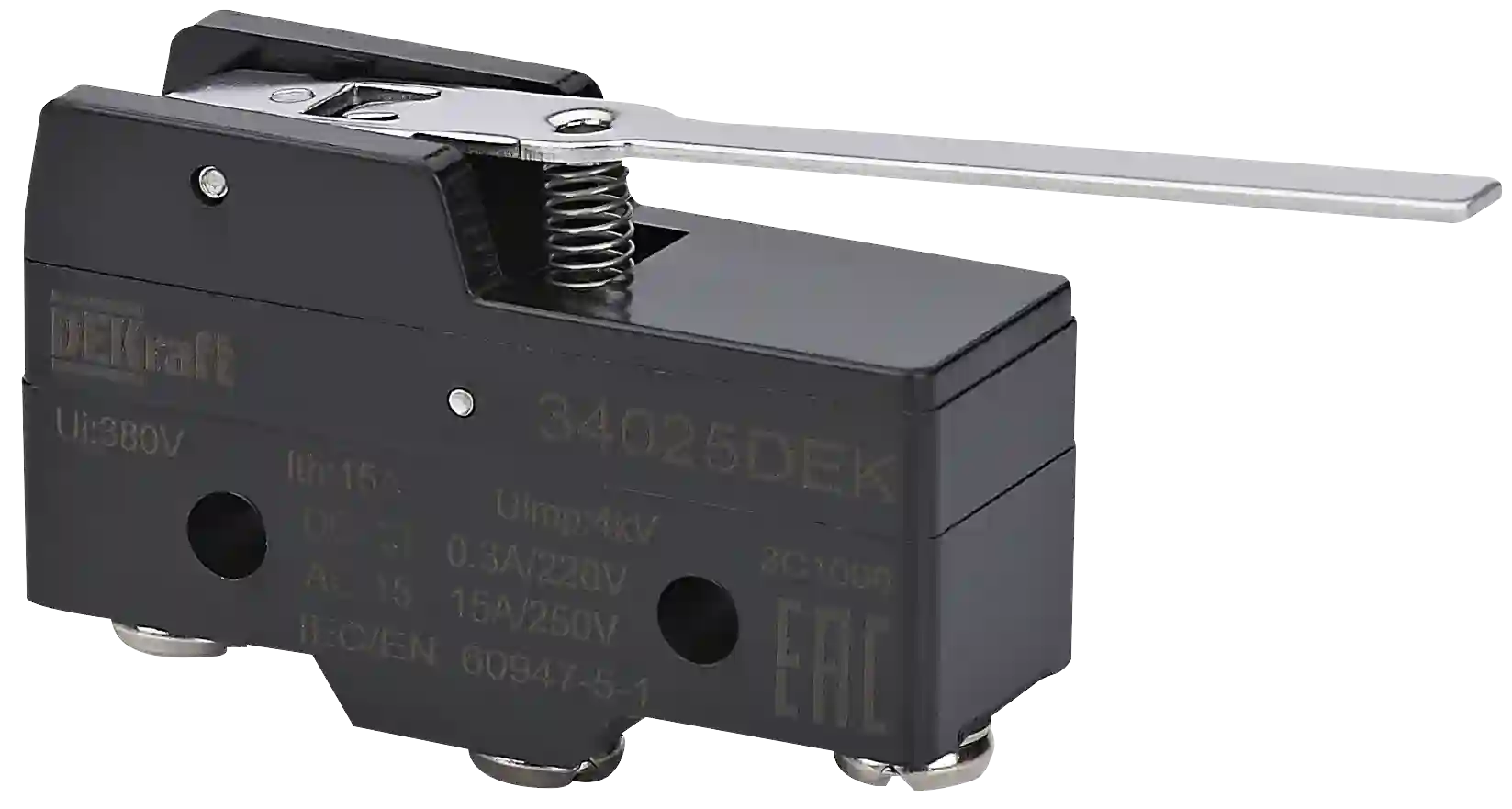

КВ-301-701 |
34025DEK |
 |

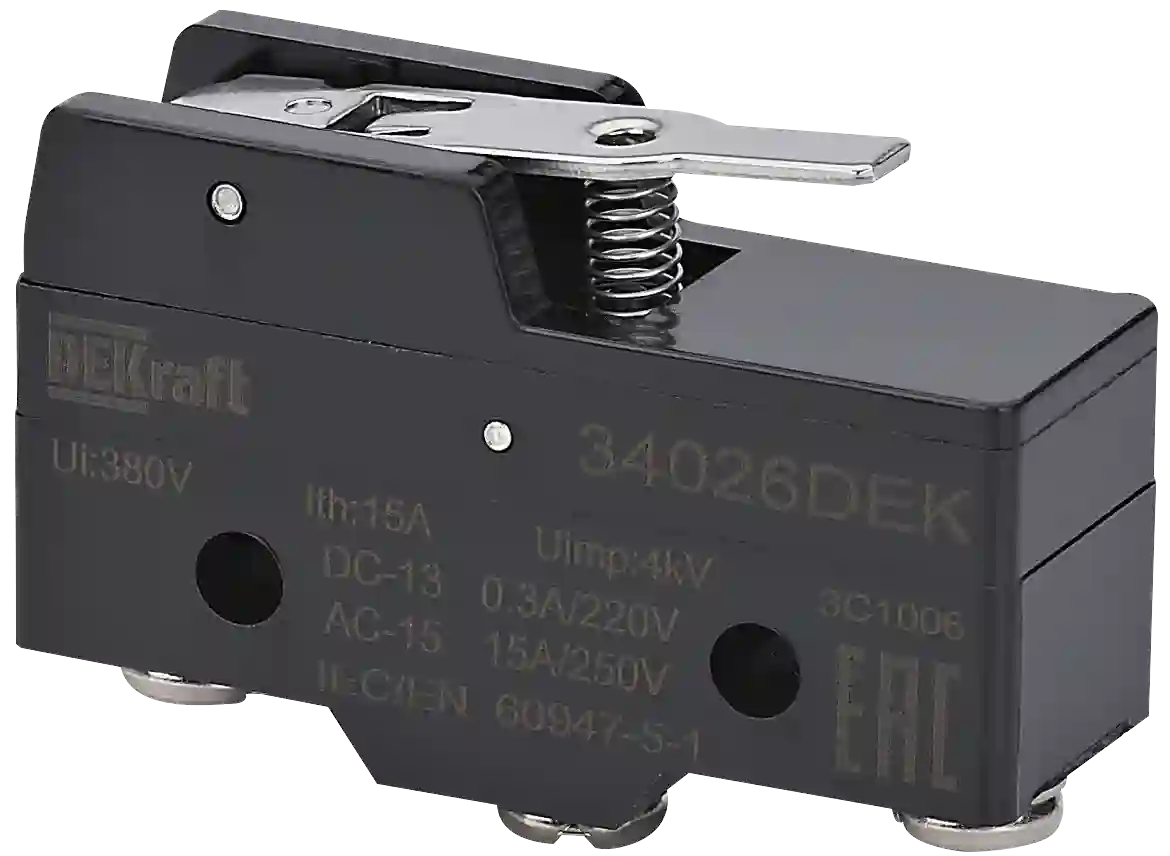

КВ-301-702 |
34026DEK |
 |

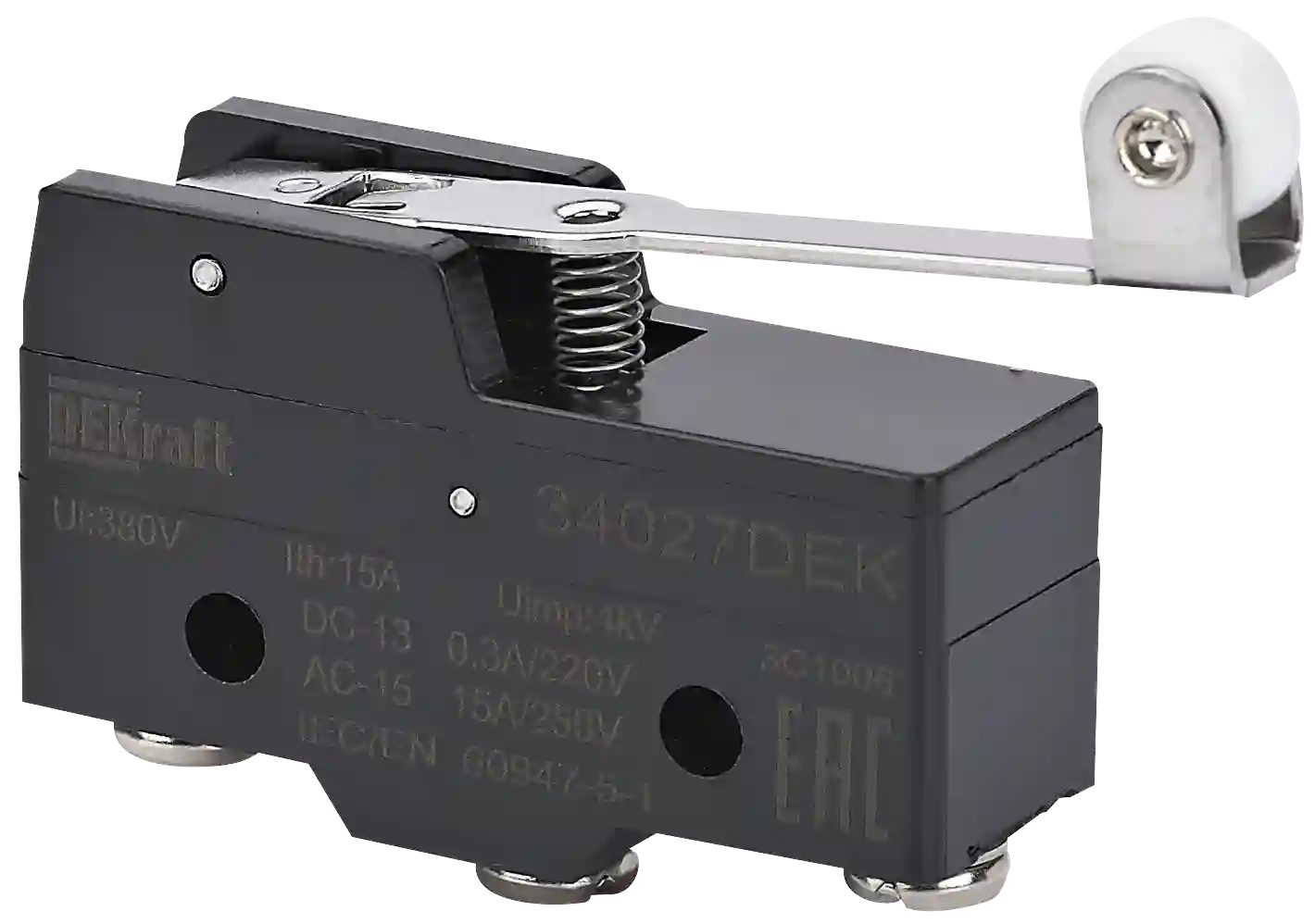

КВ-301-703 |
34027DEK |
 |

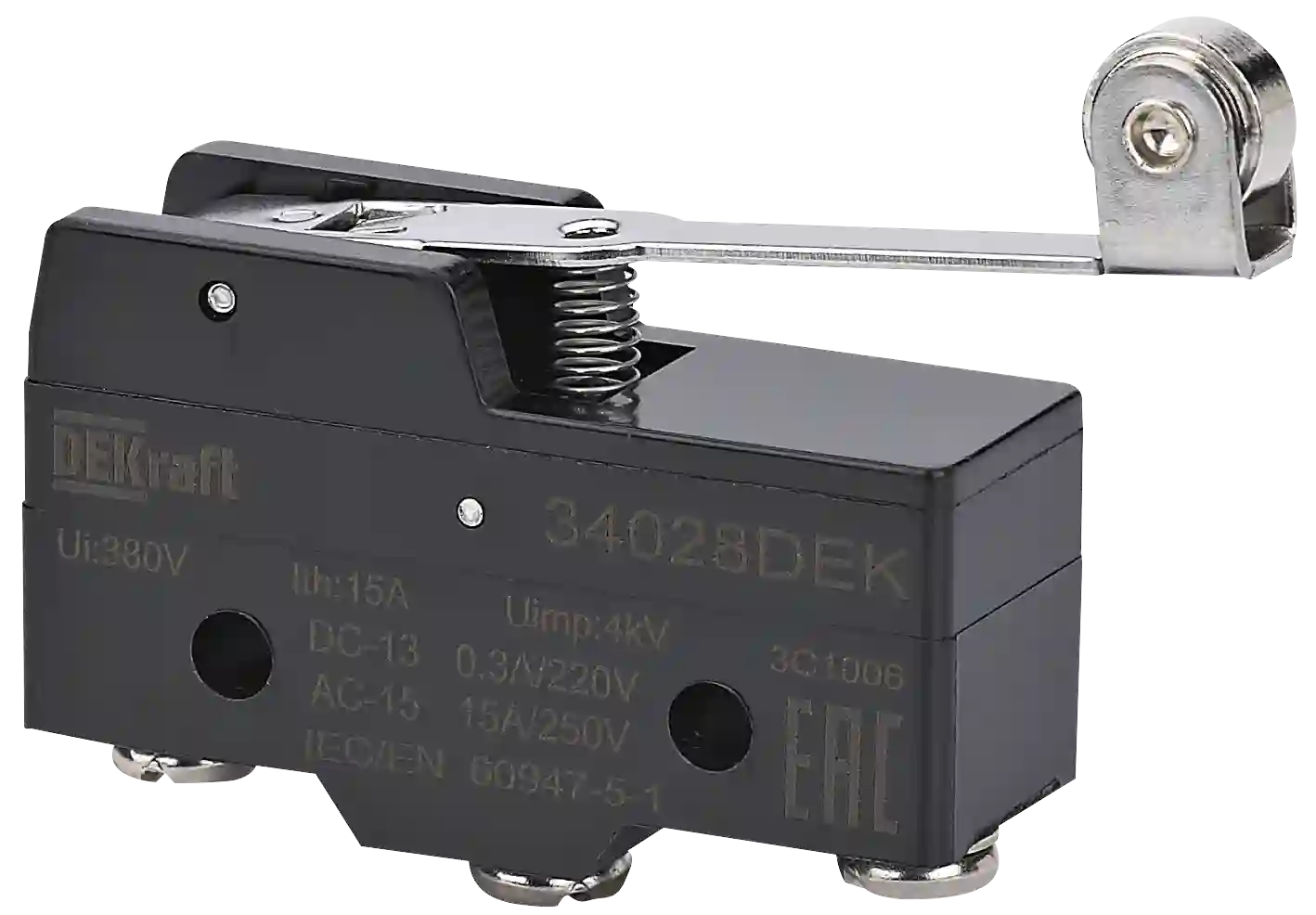

КВ-301-703М |
34028DEK |
 |

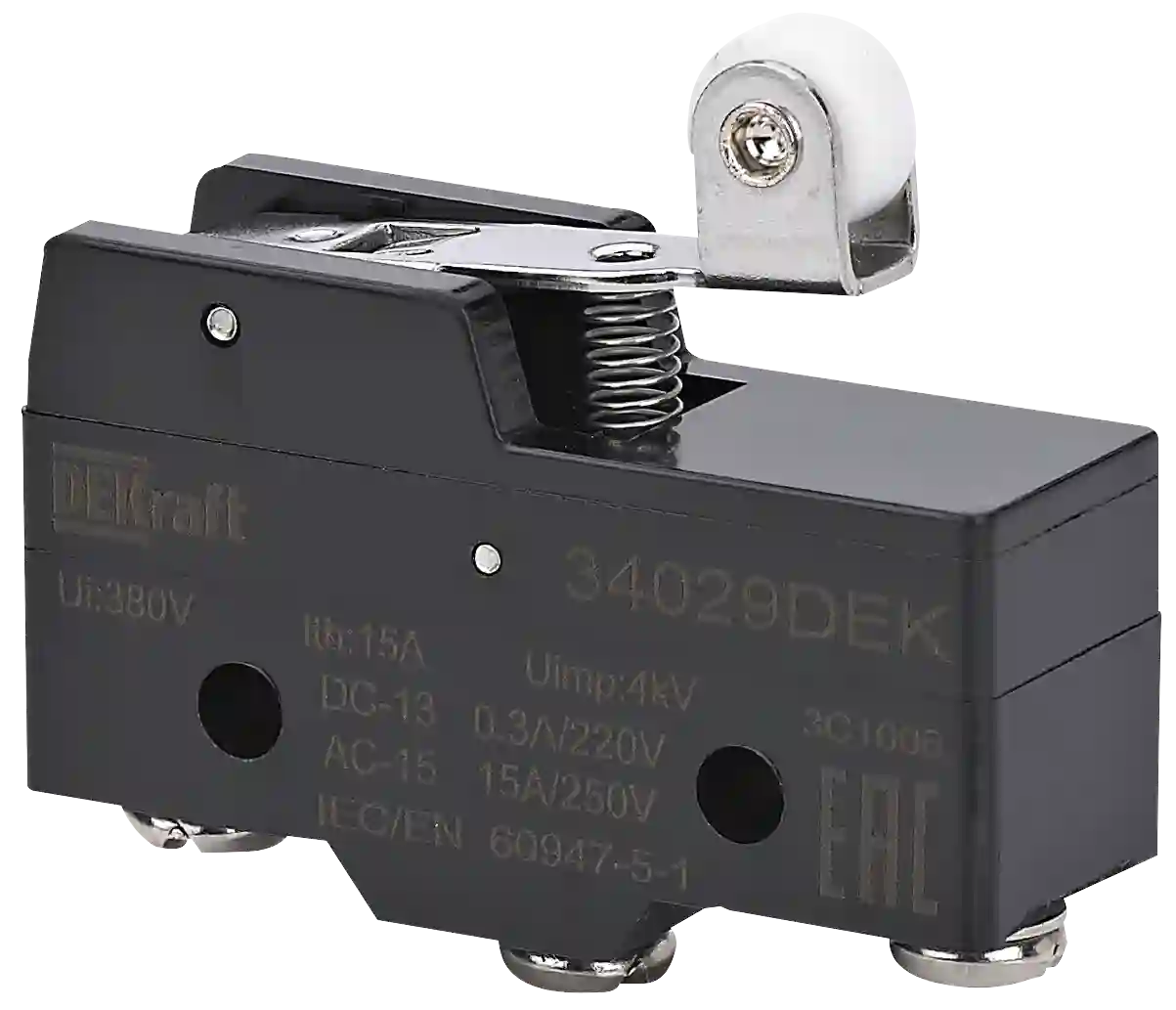

КВ-301-704 |
34029DEK |
 |

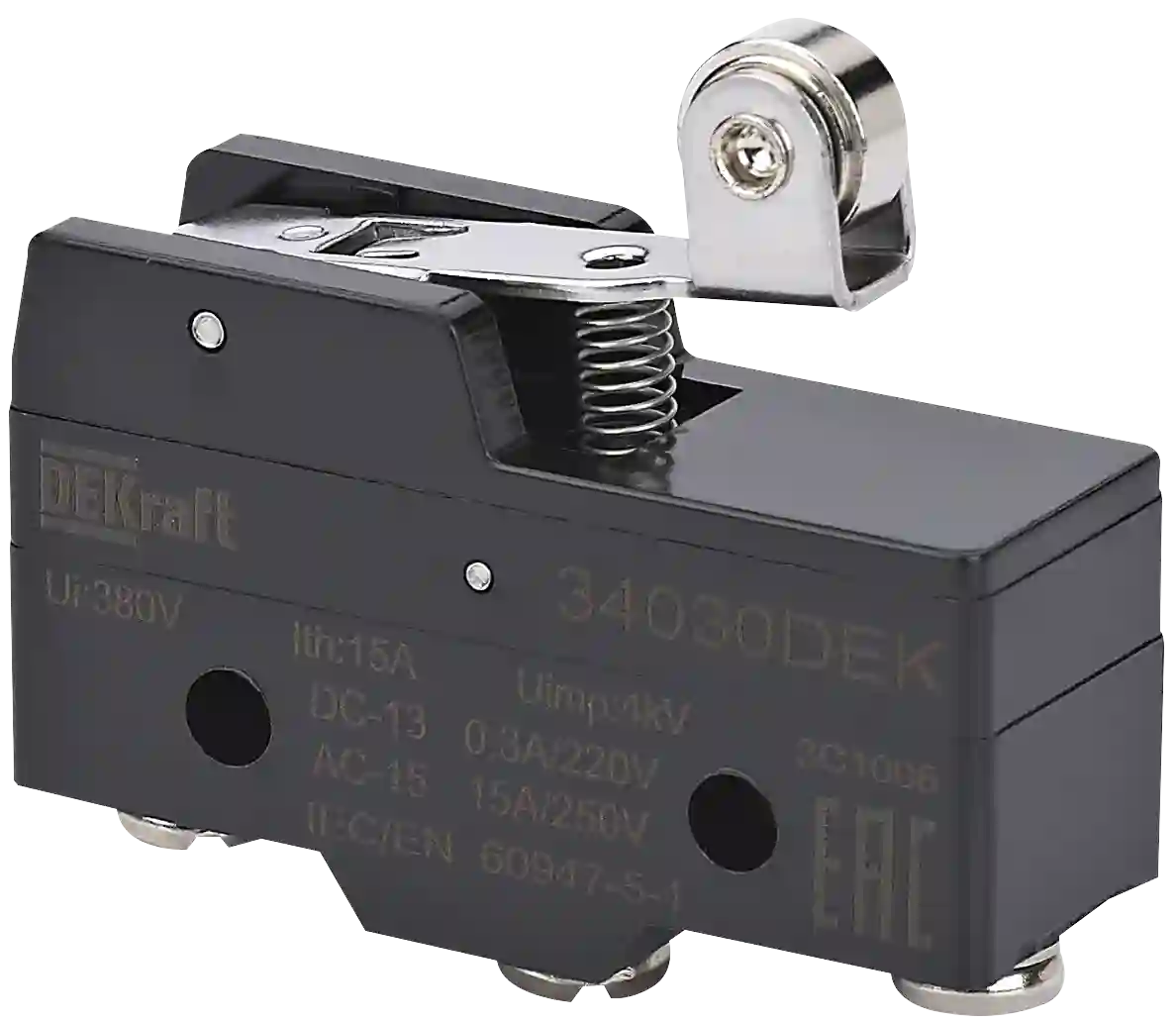

КВ-301-703М |
34030DEK |
 |
КВ-301-705 |
34031DEK |
 |

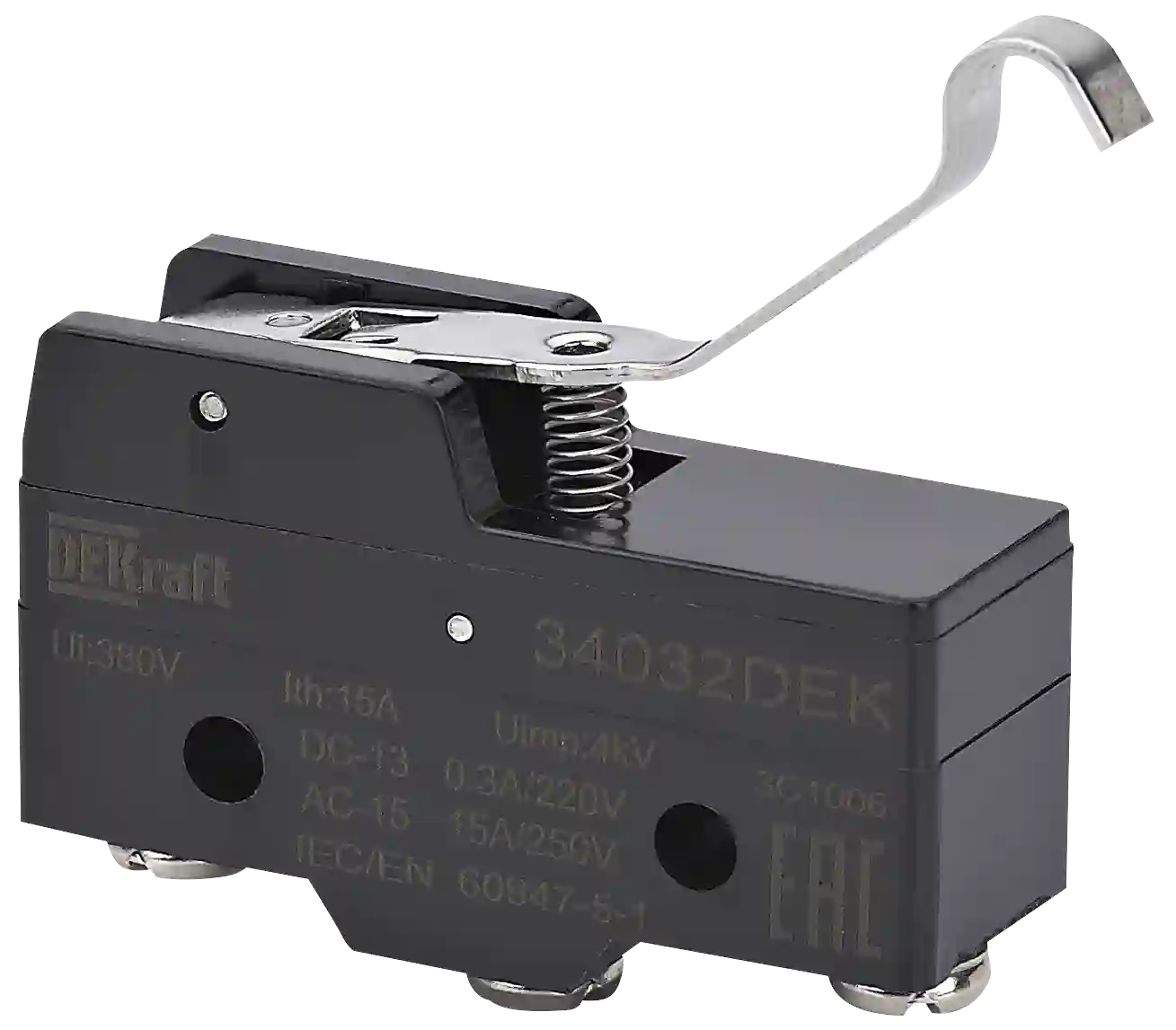

КВ-301-706 |
34032DEK |
 |
Крышка для миниатюрного конц. выкл. тип В |
34033DEK |
 |
Крышка для миниатюрного конц. выкл. тип Y |
34034DEK |
