Выключатели-разъединители серии ВР-100С
Выключатели-разъединители серии ВР-100С – это коммутационные аппараты, способные включать, проводить и отключать токи в нормальных условиях и при перегрузках. В отключенном положении они соответствуют требованиям изоляции, предъявляемым к разъединителям. Применяются в сетях переменного тока частотой 50/60 Гц, с номинальным рабочим напряжением до 690 В и номинальным рабочим током до 1500 А.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Выключатели-разъединители ВР-100С используются в распределительных сетях жилых и общественных зданий, а также промышленных предприятий для коммутации и безопасного разделения электрических цепей при проведении ремонтных работ или обслуживании элетроустановки.
Преимущества
Прозрачный корпус
выключателей-разъединителей ВР-103С, ВР-104С и ВР-106С позволяет визуально наблюдать положение контактов
Компактный размер
и возможность монтажа на DIN-рейку выключателей-разъединителей ВР-101С позволяет установить их в один ряд с модульными выключателями
Безопасное быстрое размыкание
благодаря дугогасительным камерам и пружинному механизму размыкания
Универсальное применение
с любыми типами нагрузок: категории применения вплоть до AC-23B
Контакты состояния 2НО2НЗ
в составе выключателей-разъединителей ВР-108С, опционально для ВР-101С, ВР-103С, ВР-104С и ВР-106С
Клеммные крышки
для дополнительного обеспечения безопасности опционально для выключателей-разъединителей ВР-103С, ВР-104С, ВР-106С и ВР-108С
Технические характеристики
| Тип | ВР-101С | ВР-103С | ВР-104С | ВР-106С | ВР-108С |
| Стандарт соответствия | ГОСТ IEC 60947-3 | ||||
| Номинальный рабочий ток Ie, A | 63/80 100 | 125/160 200 | 250/315 400 | 500/630 800 | 1000/1250 1500 |
| Количество полюсов | 3Р, 4Р | 3P | |||
| Номинальное рабочее напряжение Ue, В | 400/690 | ||||
| Выдерживаемое напряжение промышленной частоты, В | 2000 | ||||
| Номинальное напряжение изоляции Ui, В | 800 | 1000 | |||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | 12 | |||
| Номинальная частота, Гц | 50/60 | ||||
| Номинальный кратковременно выдерживаемый ток Icw (1c), кА | 1.5 | 4 | 9 | 15 | 28 |
| Номинальная наибольшая включающая способность Icm (kA) | 2.2 | 8.5 | 20 | 35 | 75 |
| Механическая износостойкость, число циклов В-О | 10000 | 15000 | 12000 | 3000 | 500 |
| Коммутационная износостойкость, число циклов В-О | 1000 | 500 | 100 | ||
| Момент затяжки силовых присоединений, Н*м | 5-6 | 15-22 | 35-45 | 35-45 | 35-45 |
| Категория применения | AC-22B (AC-23В) | ||||
| Номинальный режим эксплуатации | Продолжительный | ||||
Схемы и графики

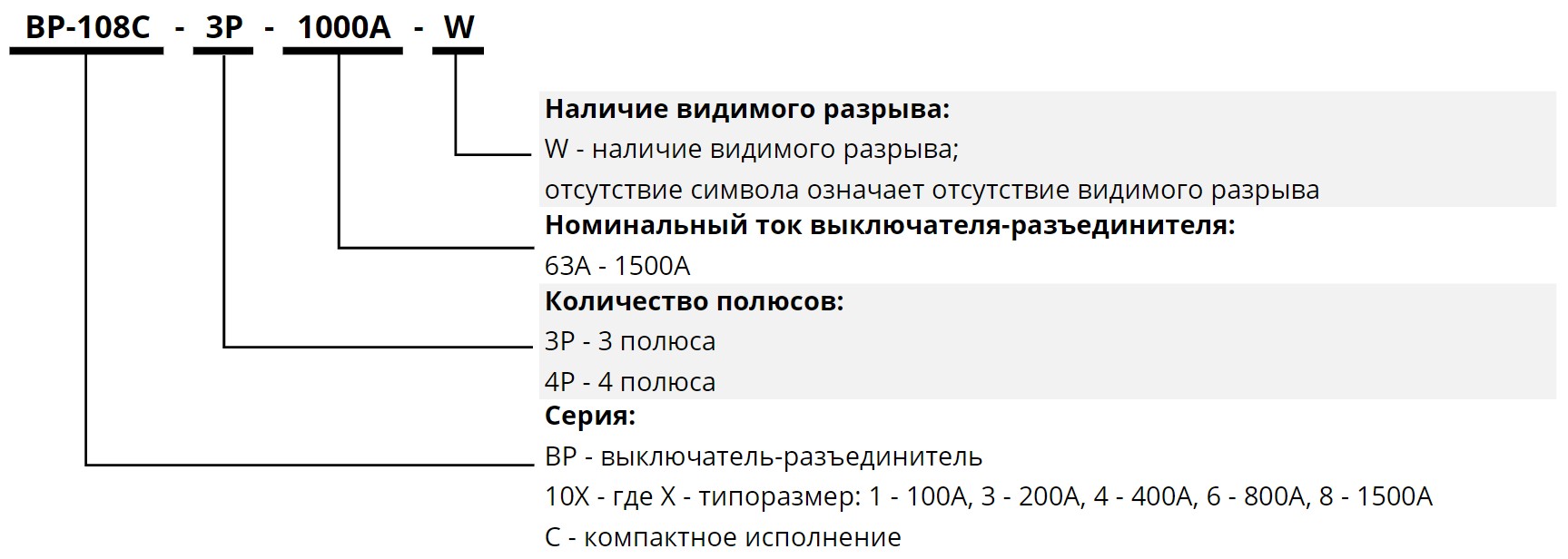

Структура условного обозначения

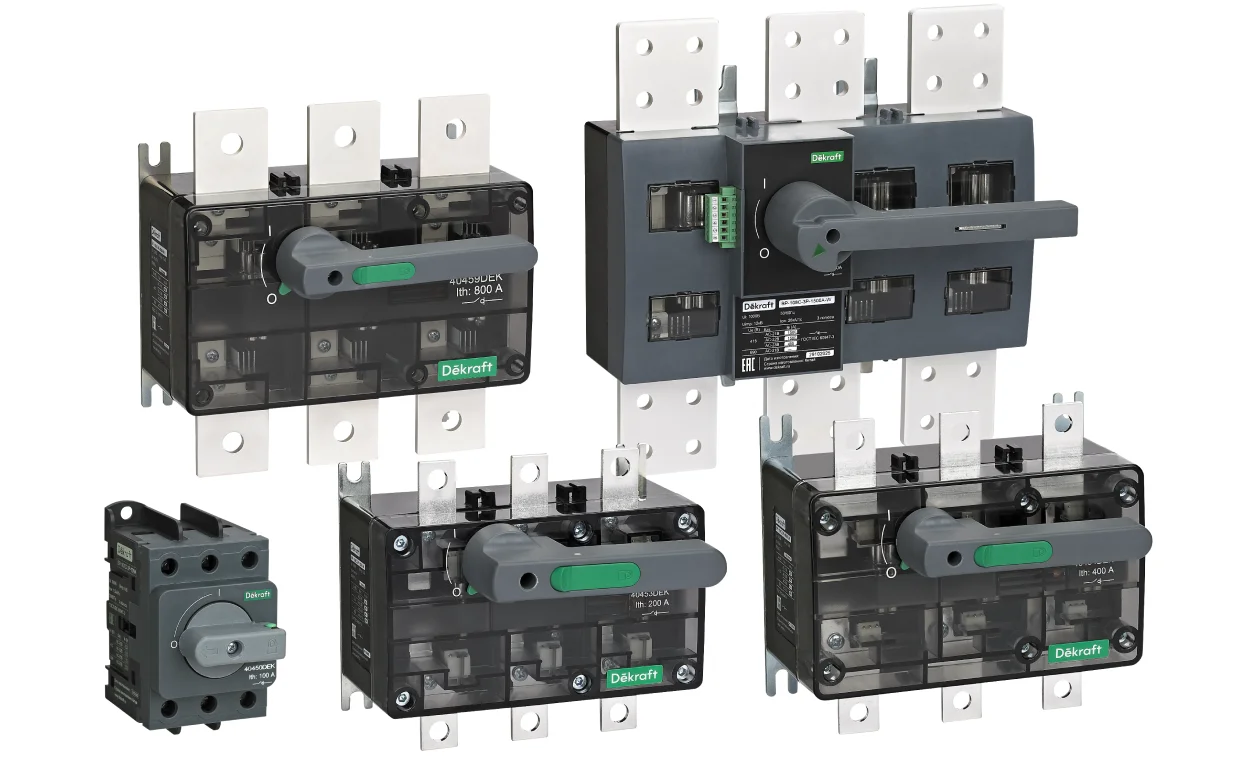

Полный ассортимент
| Внешний вид | Типоразмер | Ном. Ток, А | Кол-во полюсов | Модель | Артикул |

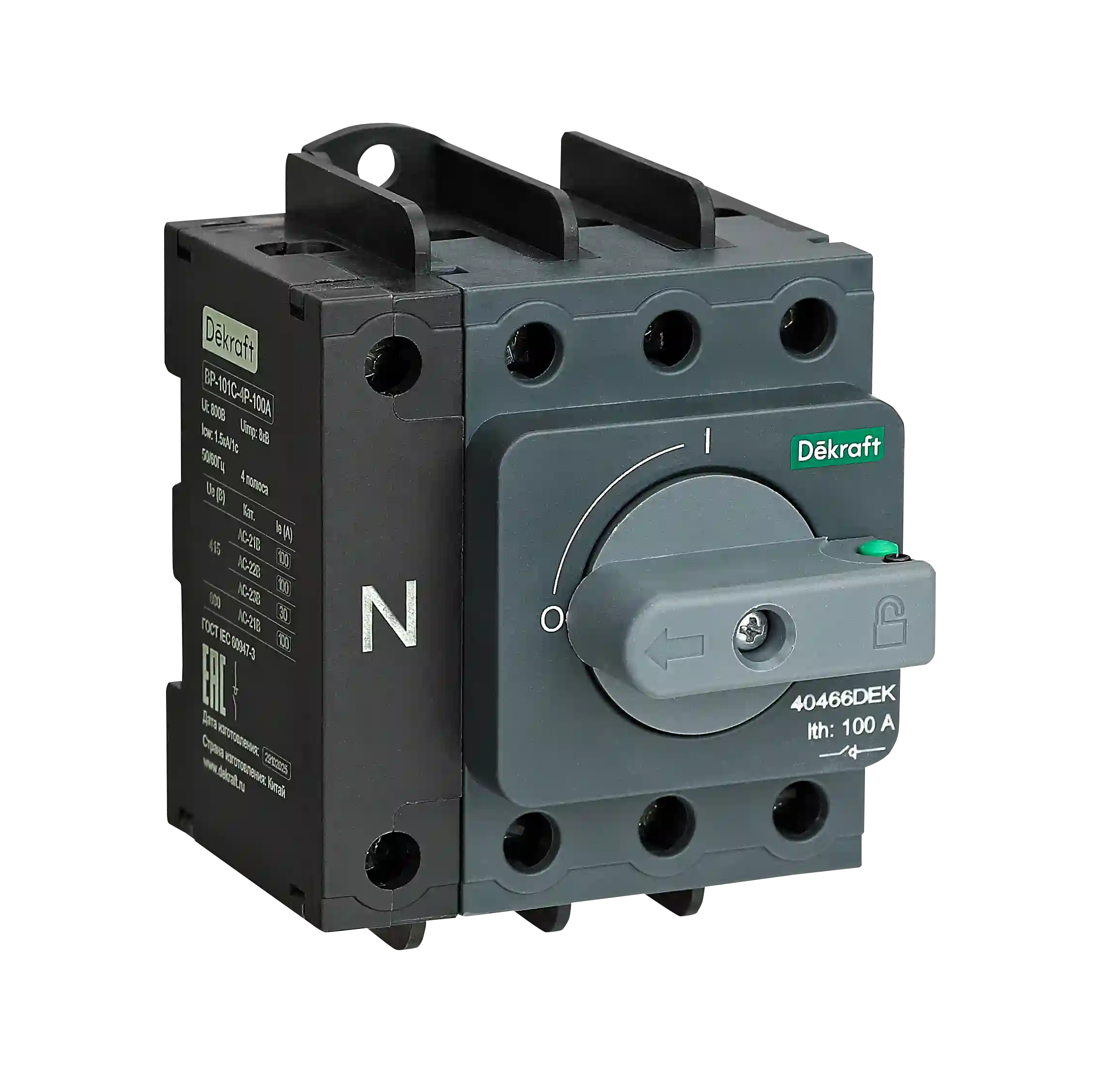

| Выключатель-разъединитель ВР-101С | |||||
 | 100 | 63 | 3P | ВР-101С-3Р-63А | 40401DEK |
| 80 | ВР-101С-3Р-80А | 40402DEK | |||
| 100 | ВР-101С-3Р-100А | 40450DEK | |||
 | 100 | 63 | 4P | ВР-101С-4Р-63А | 40421DEK |
| 80 | ВР-101С-4Р-80А | 40422DEK | |||
| 100 | ВР-101С-4Р-100А | 40466DEK | |||

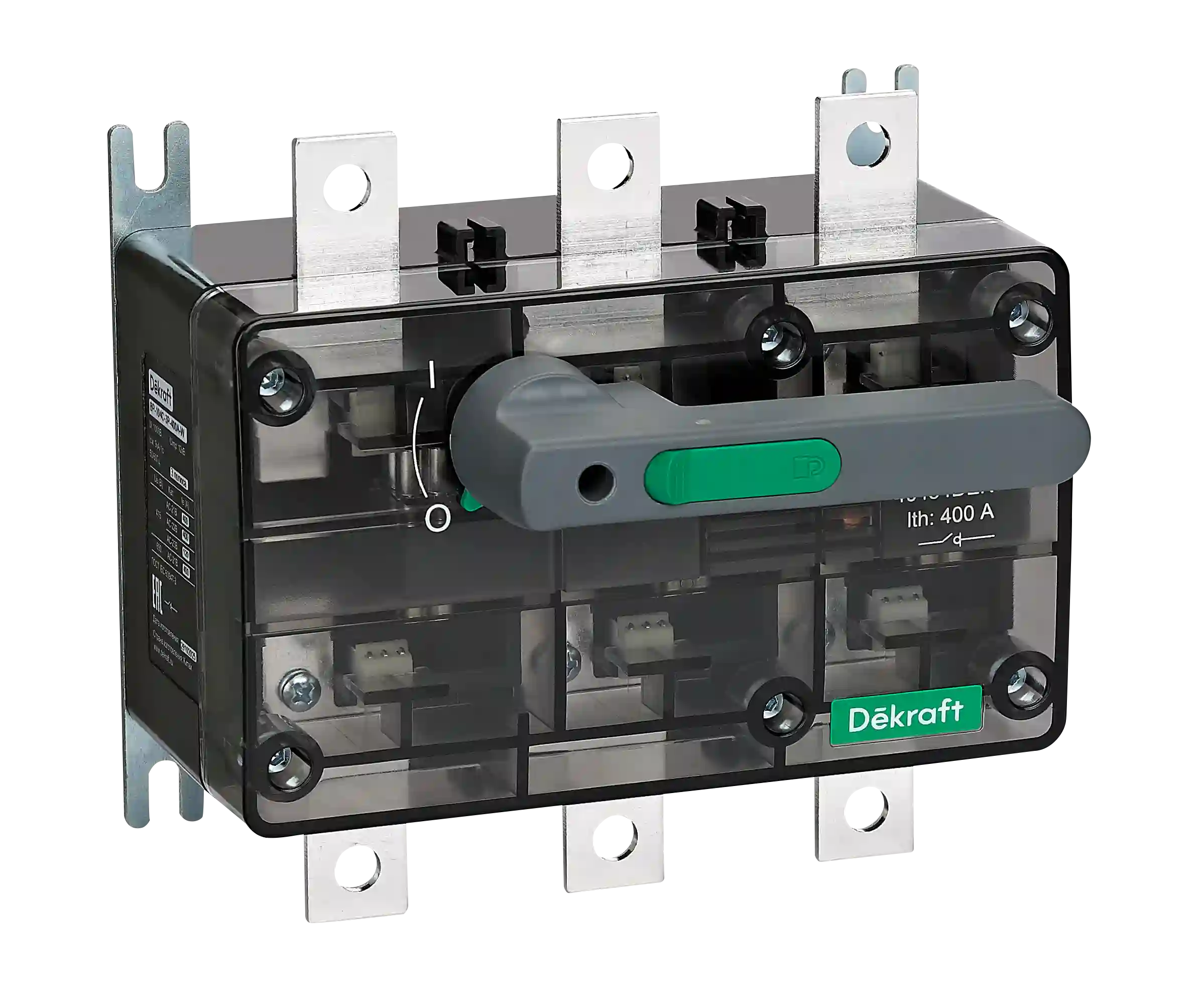

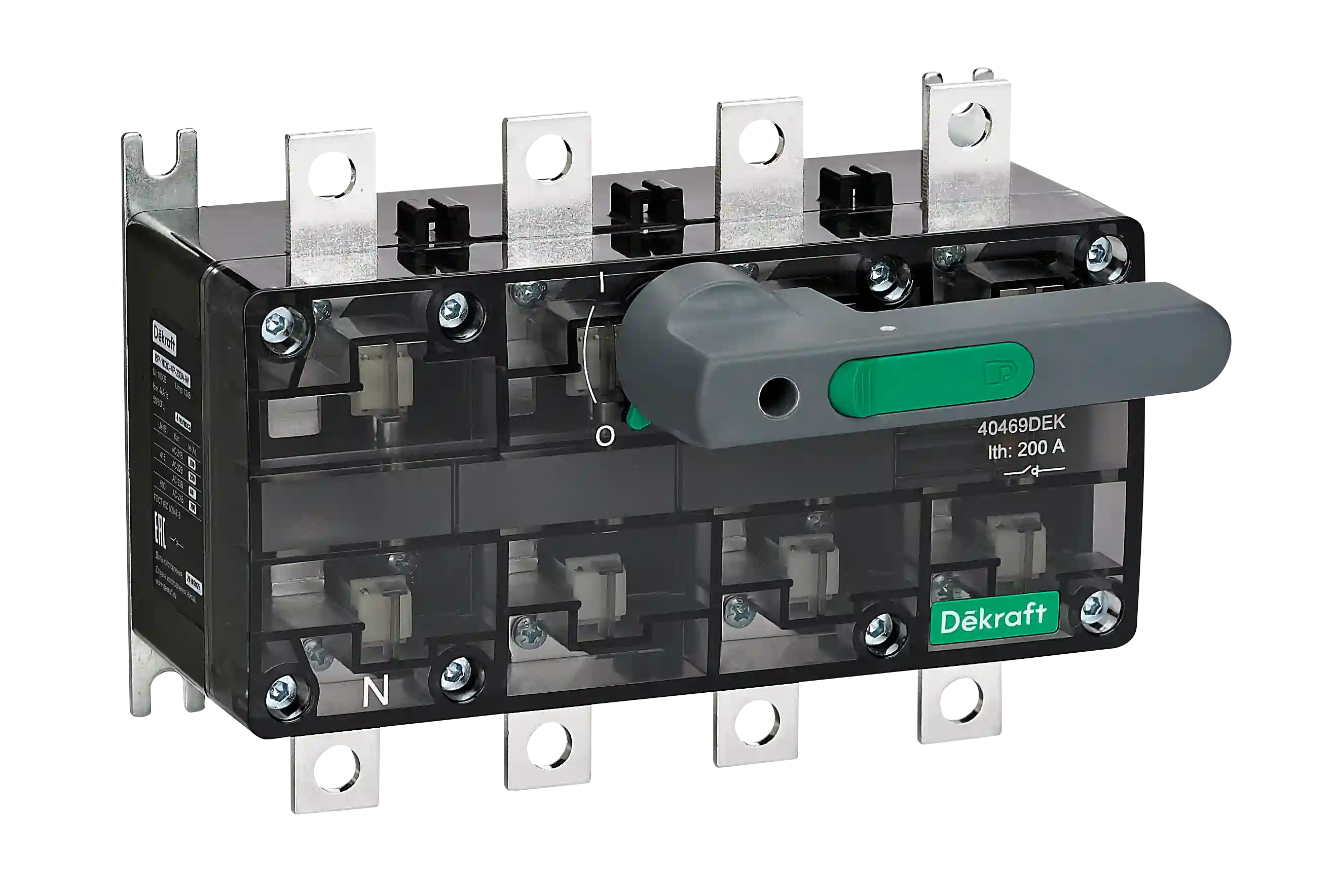

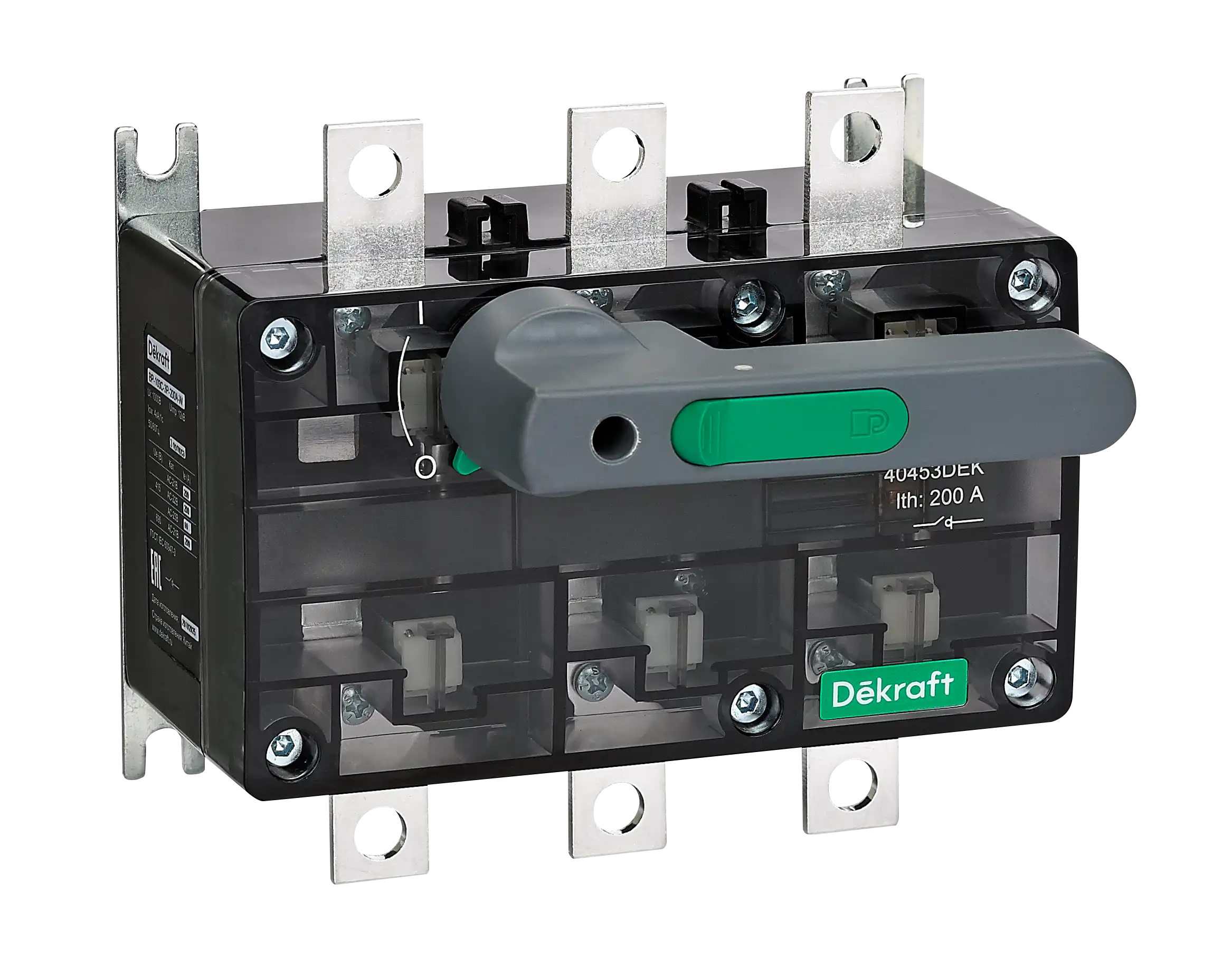

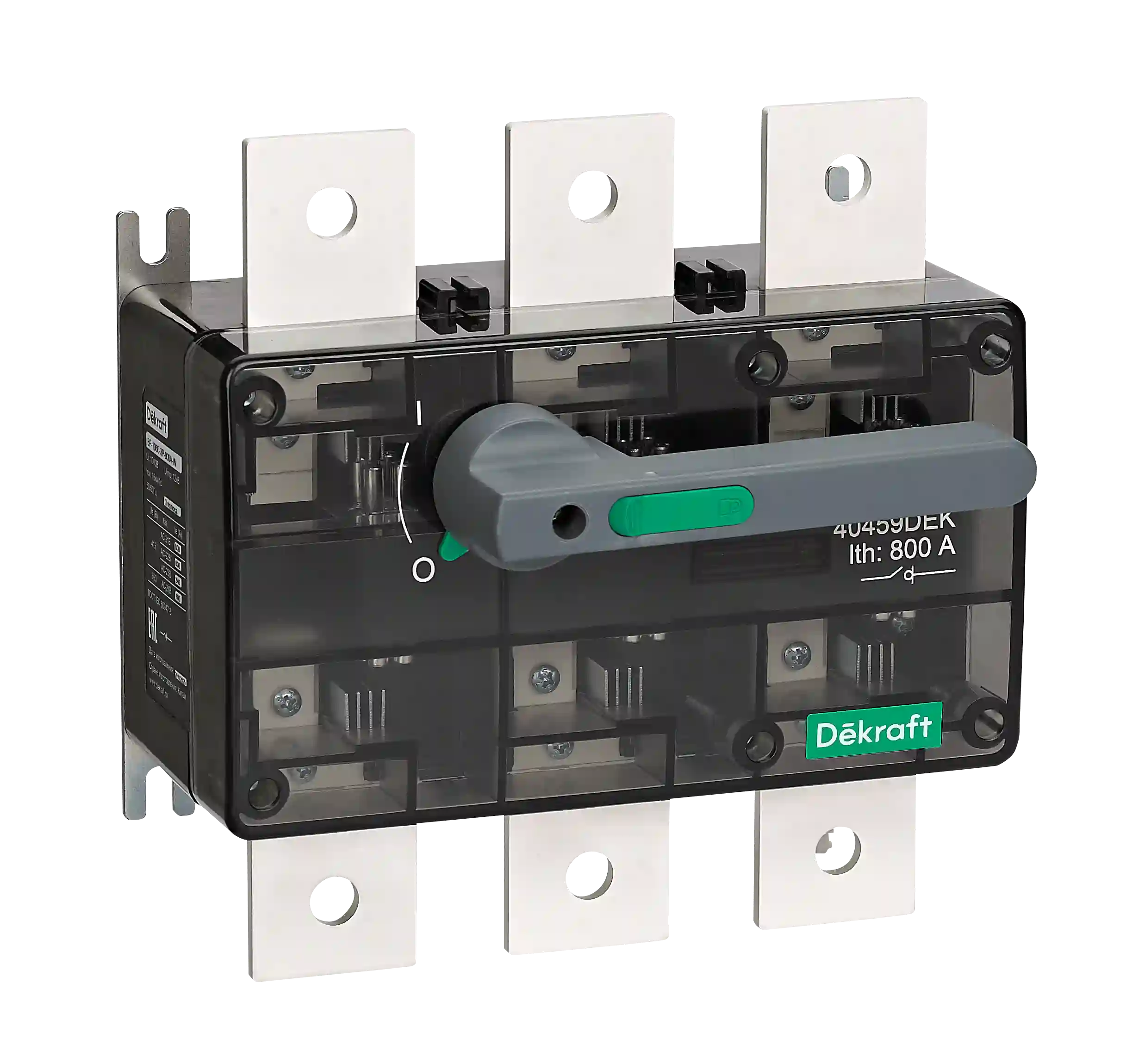

| Выключатель-разъединитель с видимым разрывом ВР-103С | |||||
 | 200 | 125 | 3P | ВР-103С-3Р-125А-W | 40451DEK |
| 160 | ВР-103С-3Р-160А-W | 40452DEK | |||
| 200 | ВР-103С-3Р-200А-W | 40453DEK | |||
 | 200 | 125 | 4P | ВР-103С-4Р-125А-W | 40467DEK |
| 160 | ВР-103С-4Р-160А-W | 40468DEK | |||
| 200 | ВР-103С-4Р-200А-W | 40469DEK | |||

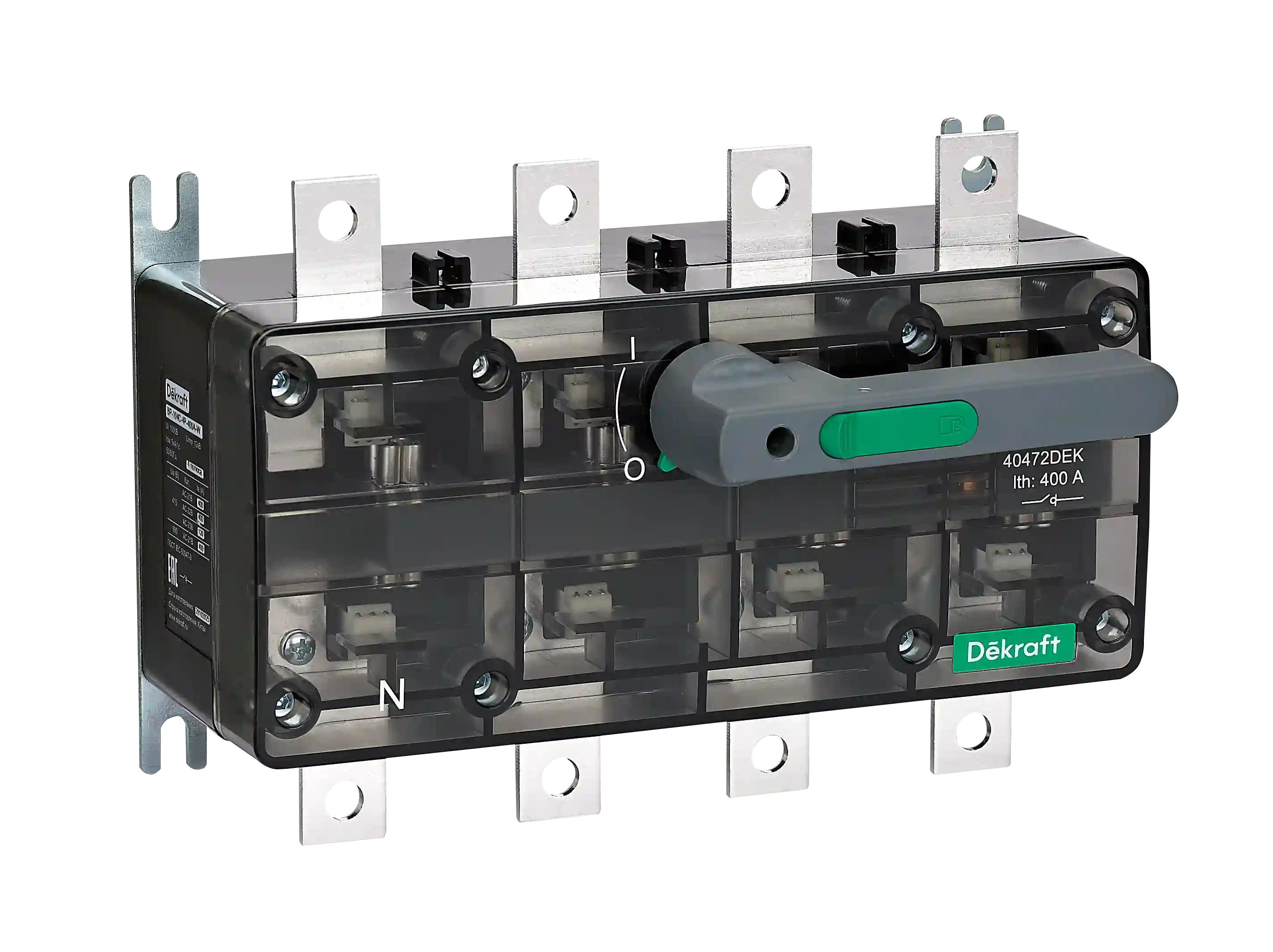

| Выключатель-разъединитель с видимым разрывом ВР-104С | |||||
 | 400 | 250 | 3P | ВР-104С-3Р-250А-W | 40454DEK |
| 315 | ВР-104С-3Р-315А-W | 40455DEK | |||
| 400 | ВР-104С-3Р-400А-W | 40456DEK | |||
 | 400 | 250 | 4P | ВР-104С-4Р-250А-W | 40470DEK |
| 315 | ВР-104С-4Р-315А-W | 40471DEK | |||
| 400 | ВР-104С-4Р-400А-W | 40472DEK | |||
| Выключатель-разъединитель с видимым разрывом ВР-106С | |||||
 | 800 | 500 | 3P | ВР-106С-3Р-500А-W | 40457DEK |
| 630 | ВР-106С-3Р-630А-W | 40458DEK | |||
| 800 | ВР-106С-3Р-800А-W | 40459DEK | |||
 | 800 | 500 | 4P | ВР-106С-4Р-500А-W | 40473DEK |
| 630 | ВР-106С-4Р-630А-W | 40474DEK | |||
| 800 | ВР-106С-4Р-800А-W | 40475DEK | |||

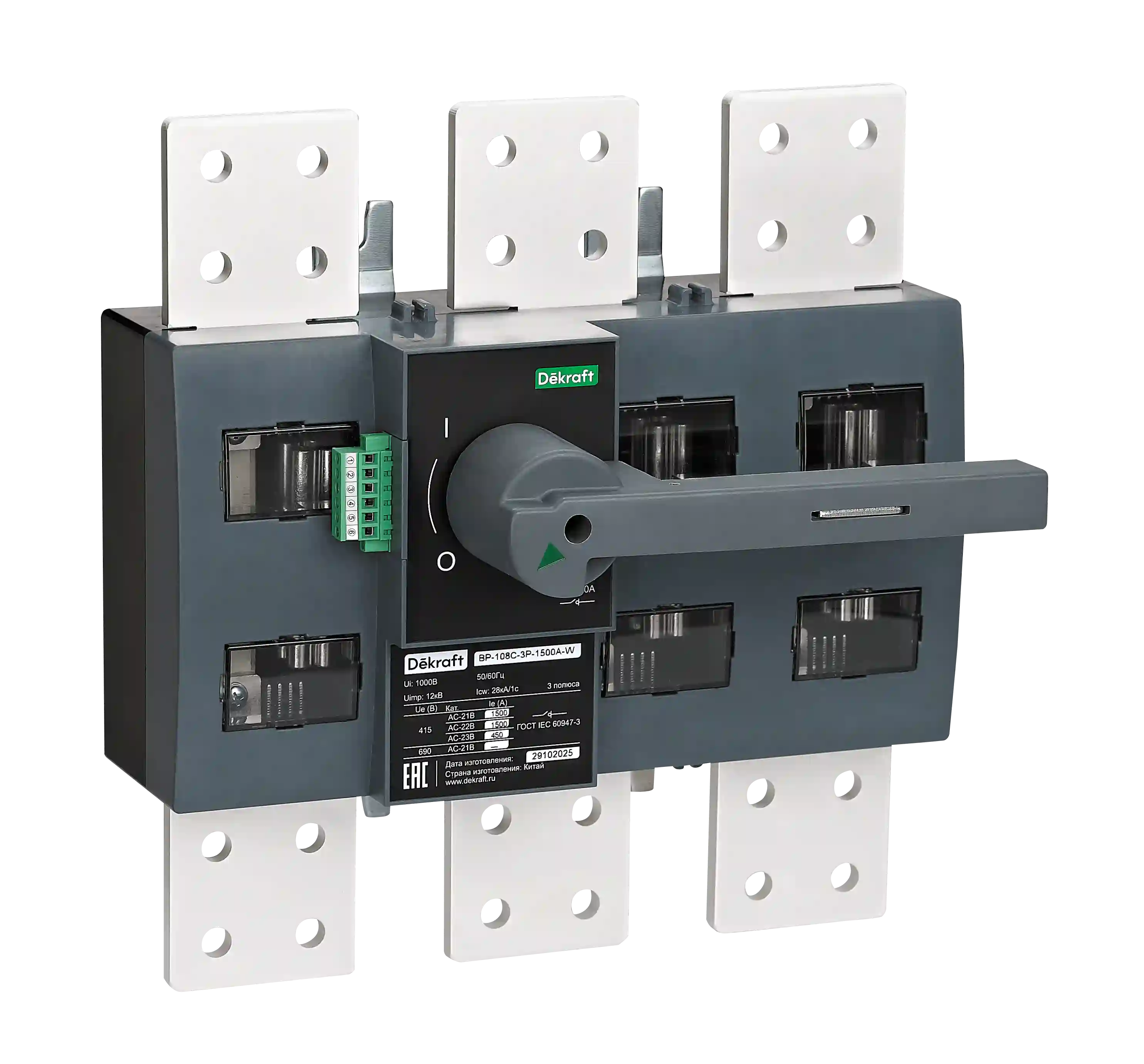

| Выключатель-разъединитель с видимым разрывом ВР-108С | |||||
 | 1500 | 1000 | 3P | ВР-108С-3Р-1000А-W | 40460DEK |
| 1250 | ВР-108С-3Р-1250А-W | 40461DEK | |||
| 1500 | ВР-108С-3Р-1500А-W | 40462DEK | |||
Аксессуары
| Внешний вид | Тип выключателя-разъединителя | Наименование | Артикул | Количество |
| ВР-101С | Контакт дополнительный 2НО2НЗ ДК-101С | 40324DEK | 1 | |
| ВР-103С/ВР-104С/ВР-106С | Контакт дополнительный 2НО2НЗ ДК-103/104/106С | 40325DEK | 1 | |
| ВР-108С | Контакт дополнительный 2НО2НЗ ДК-108С* | 40326DEK | 1 | |

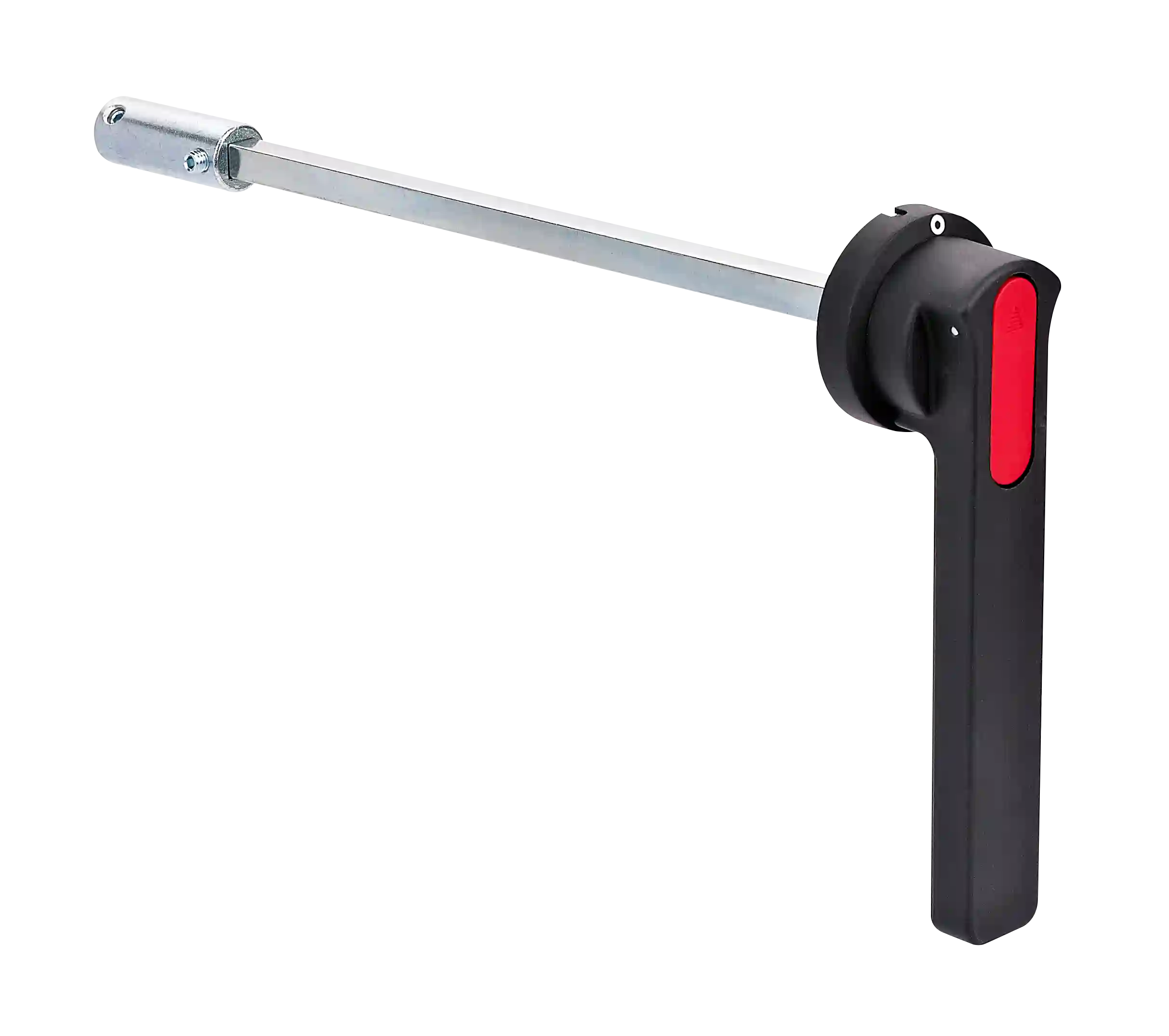

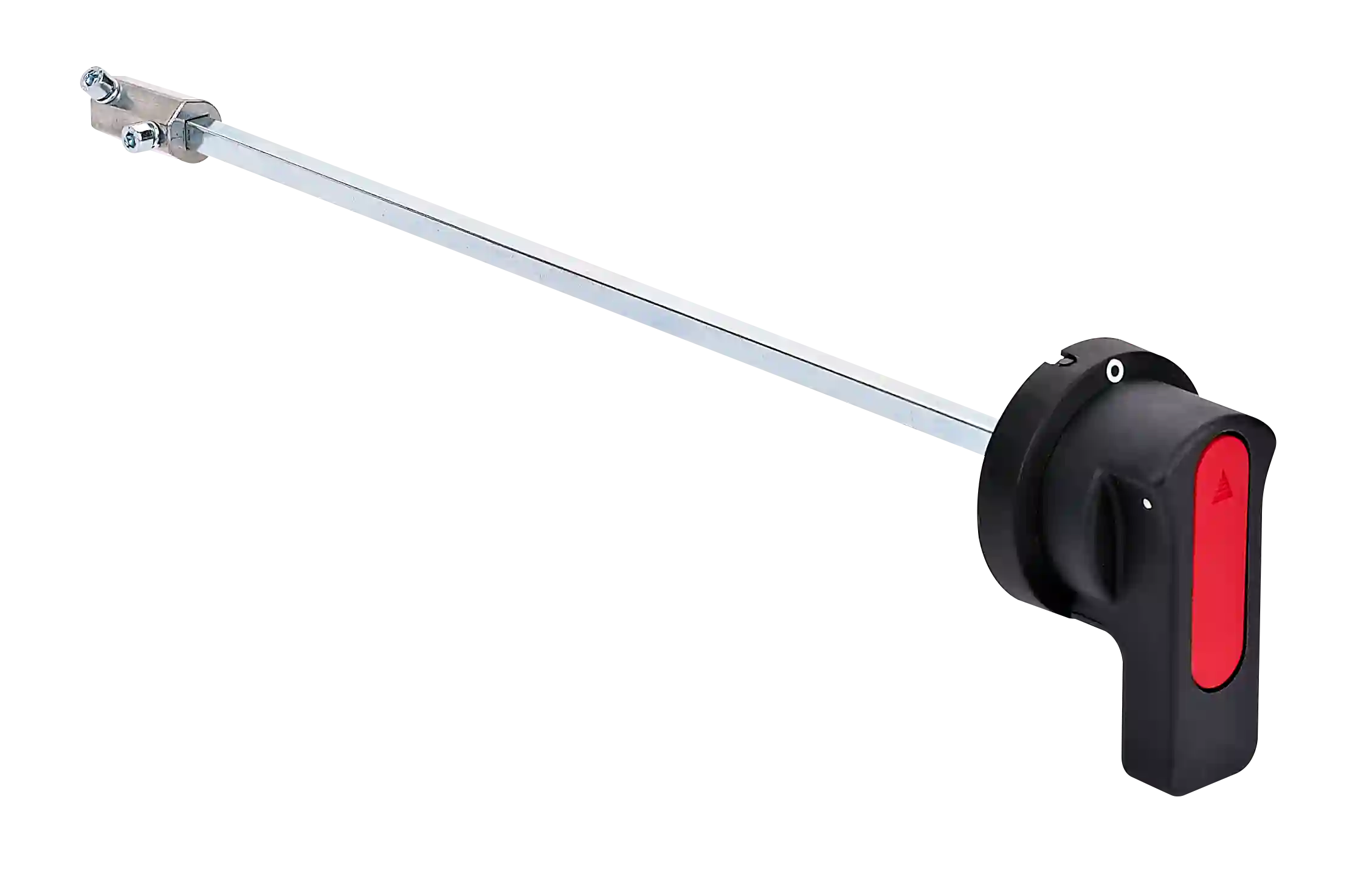

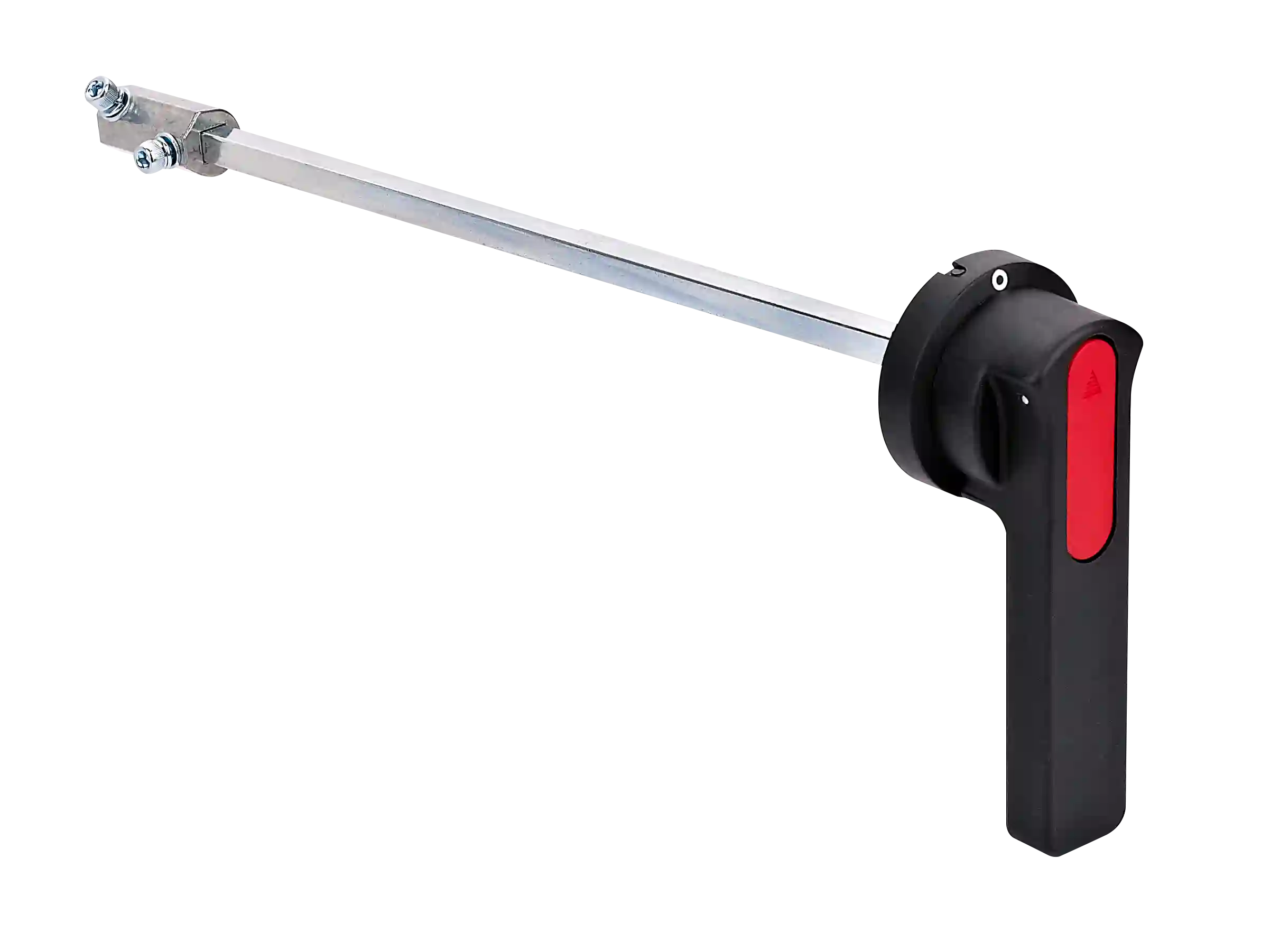

 | ВР-103С/ВР-104С | Рукоятка выносная для установки на дверь шкафа 350мм РП-103/104С | 40317DEK | 1 |
 | ВР-106С | Рукоятка выносная для установки на дверь шкафа 350мм РП-106C | 40318DEK | 1 |
 | ВР-108С | Рукоятка выносная для установки на дверь шкафа 350мм РП-108С | 40319DEK | 1 |
| ВР-103С | Рукоятка прямой установки РР-103С* | 40320DEK | 1 | |
| ВР-104С | Рукоятка прямой установки РР-104С* | 40321DEK | 1 | |
| ВР-106С | Рукоятка прямой установки РР-106С* | 40322DEK | 1 | |
| ВР-108С | Рукоятка прямой установки РР-108С* | 40323DEK | 1 | |

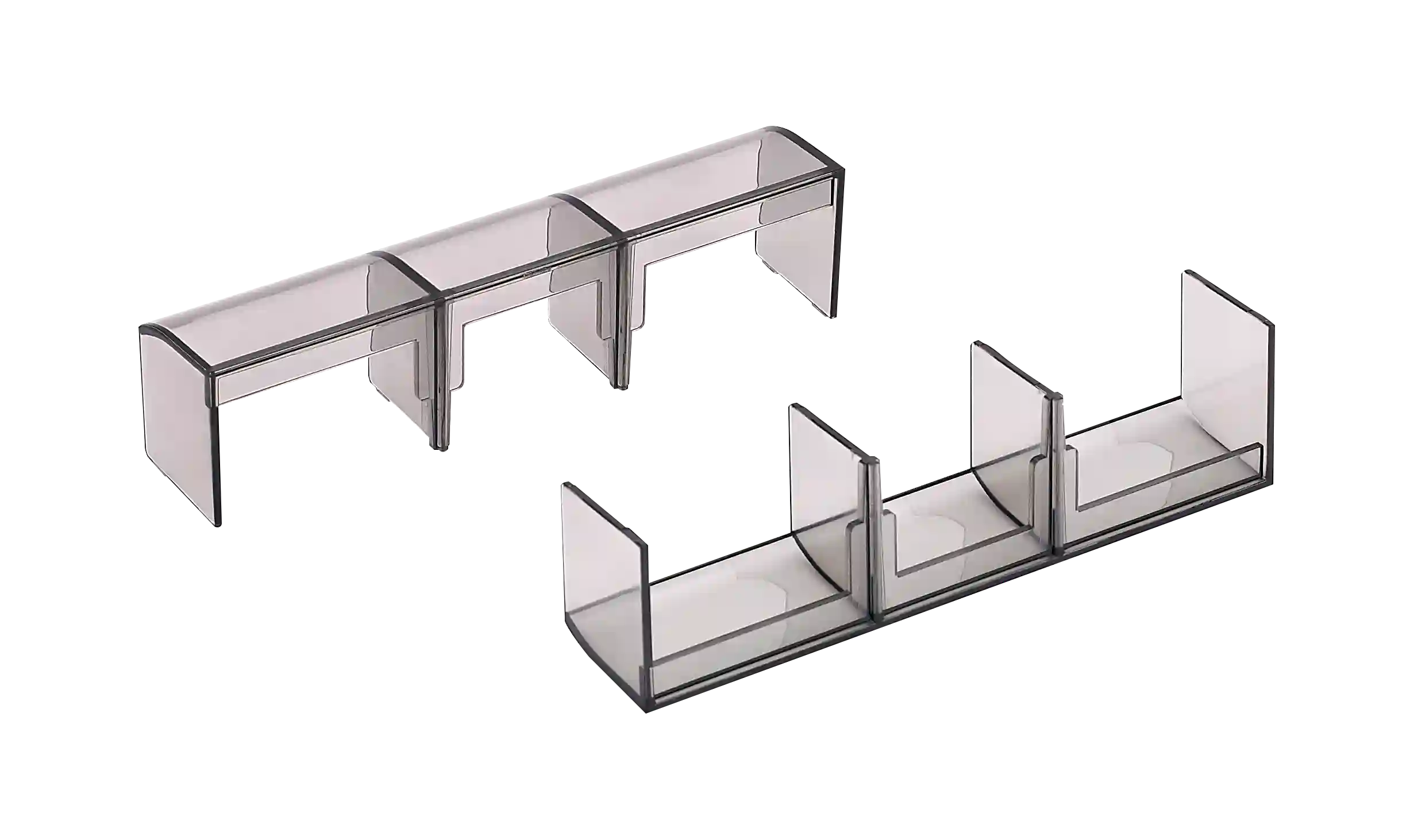

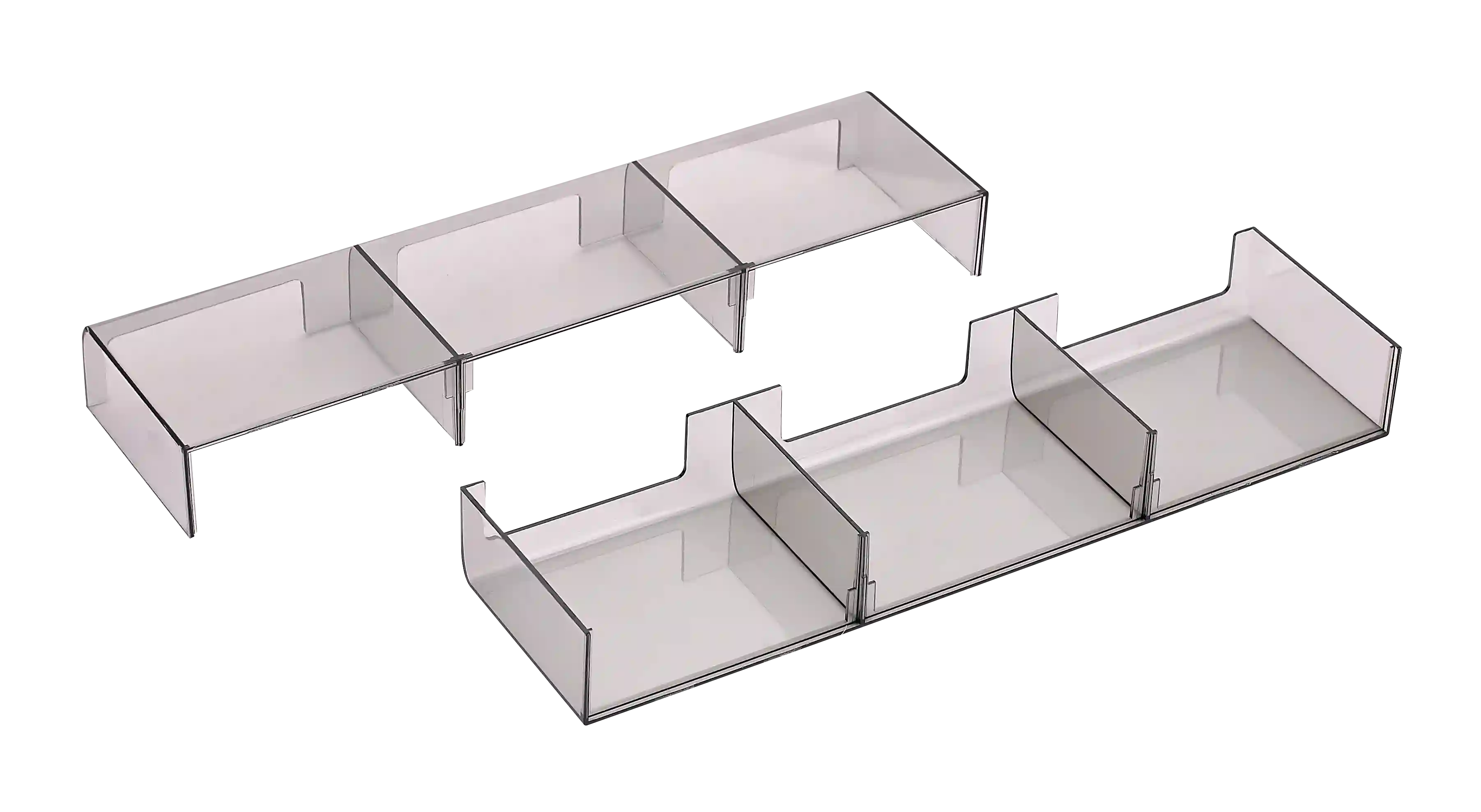

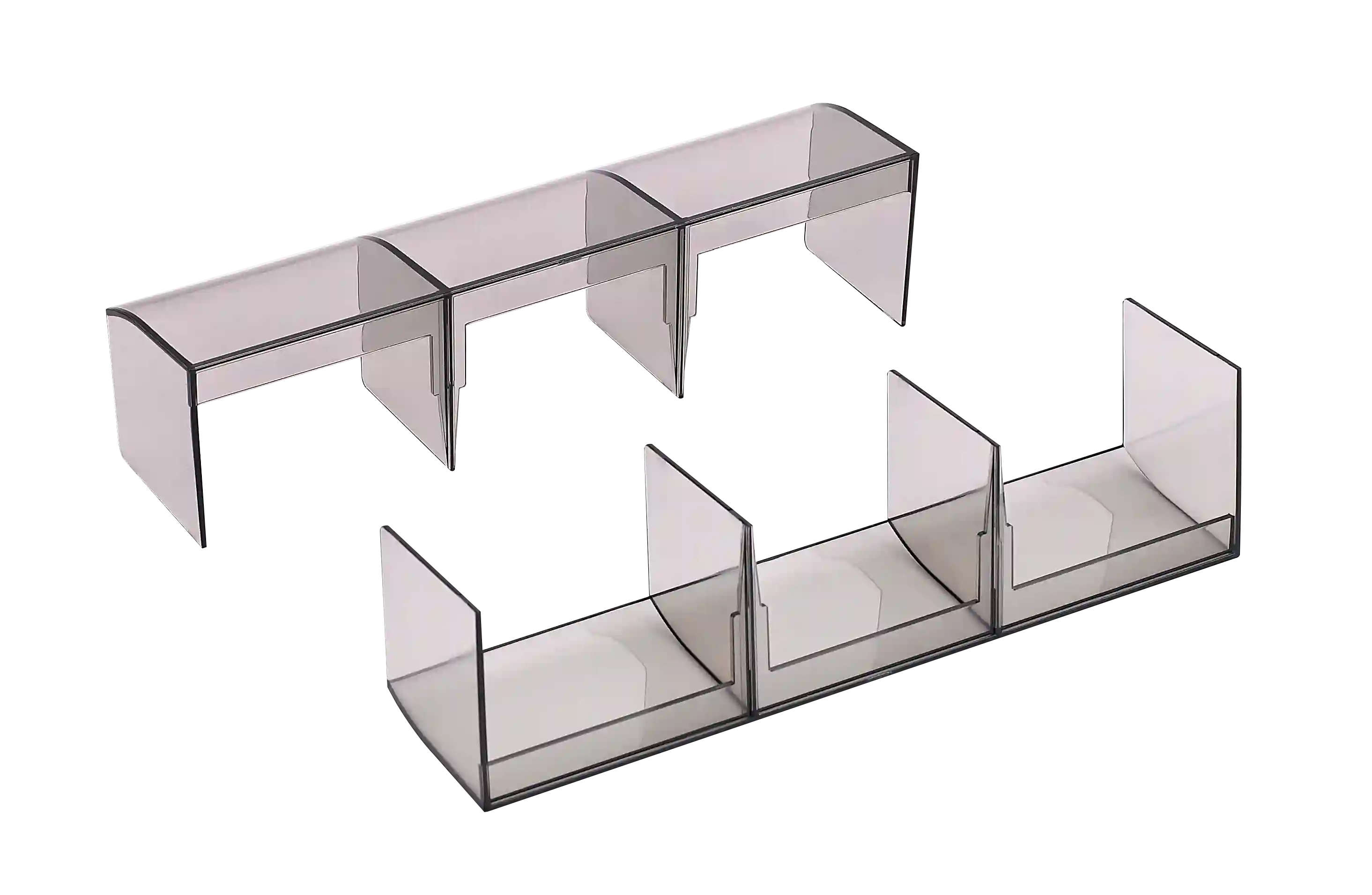

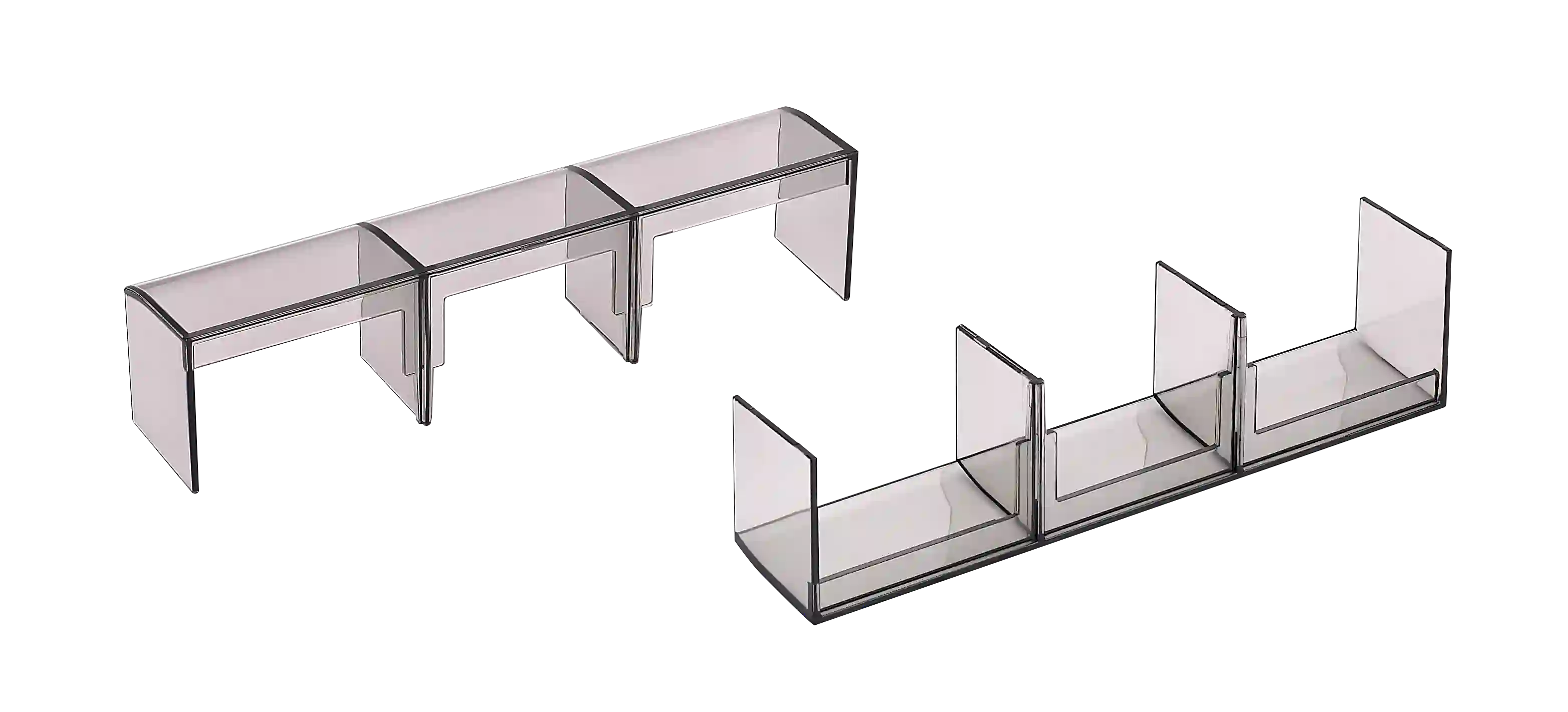

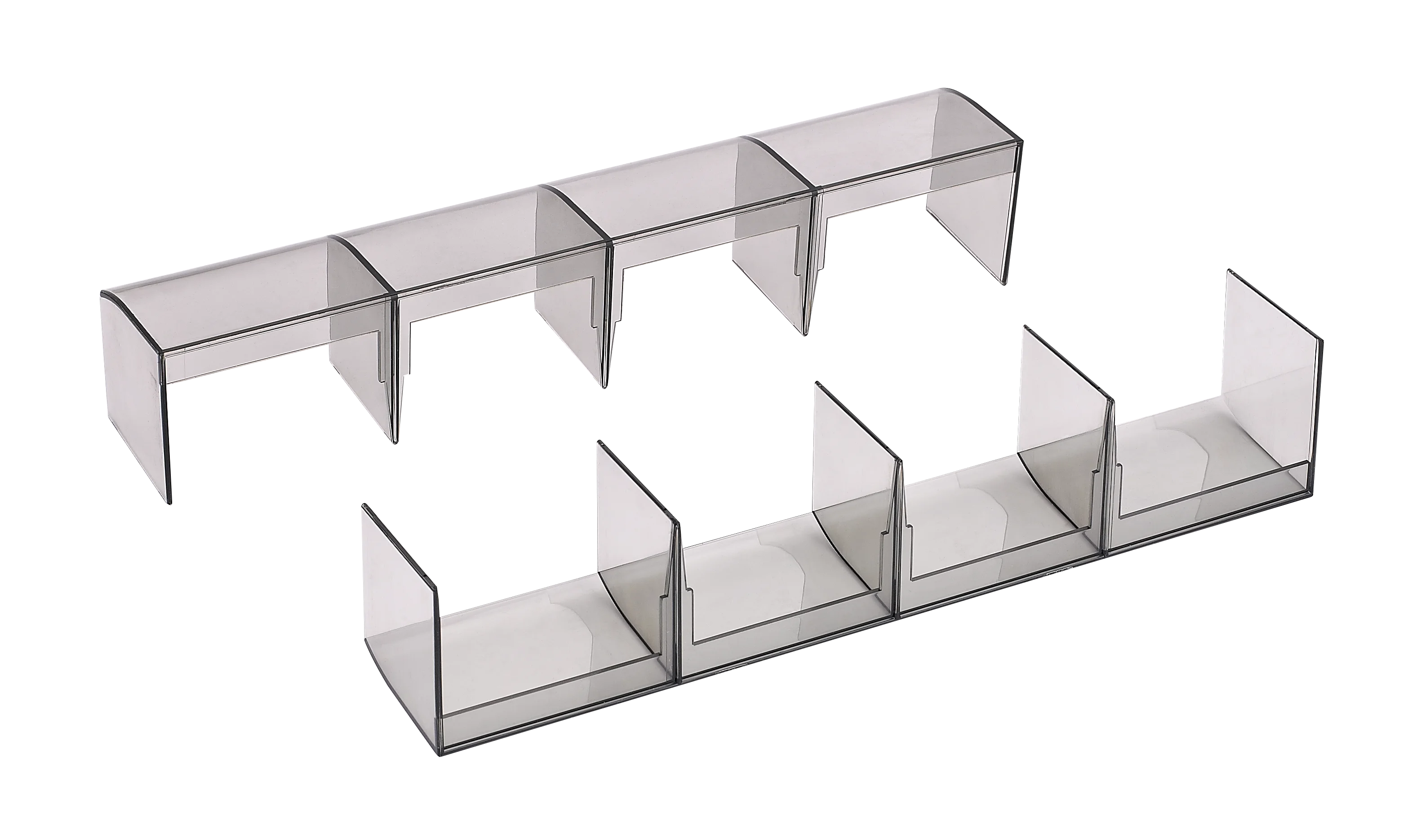

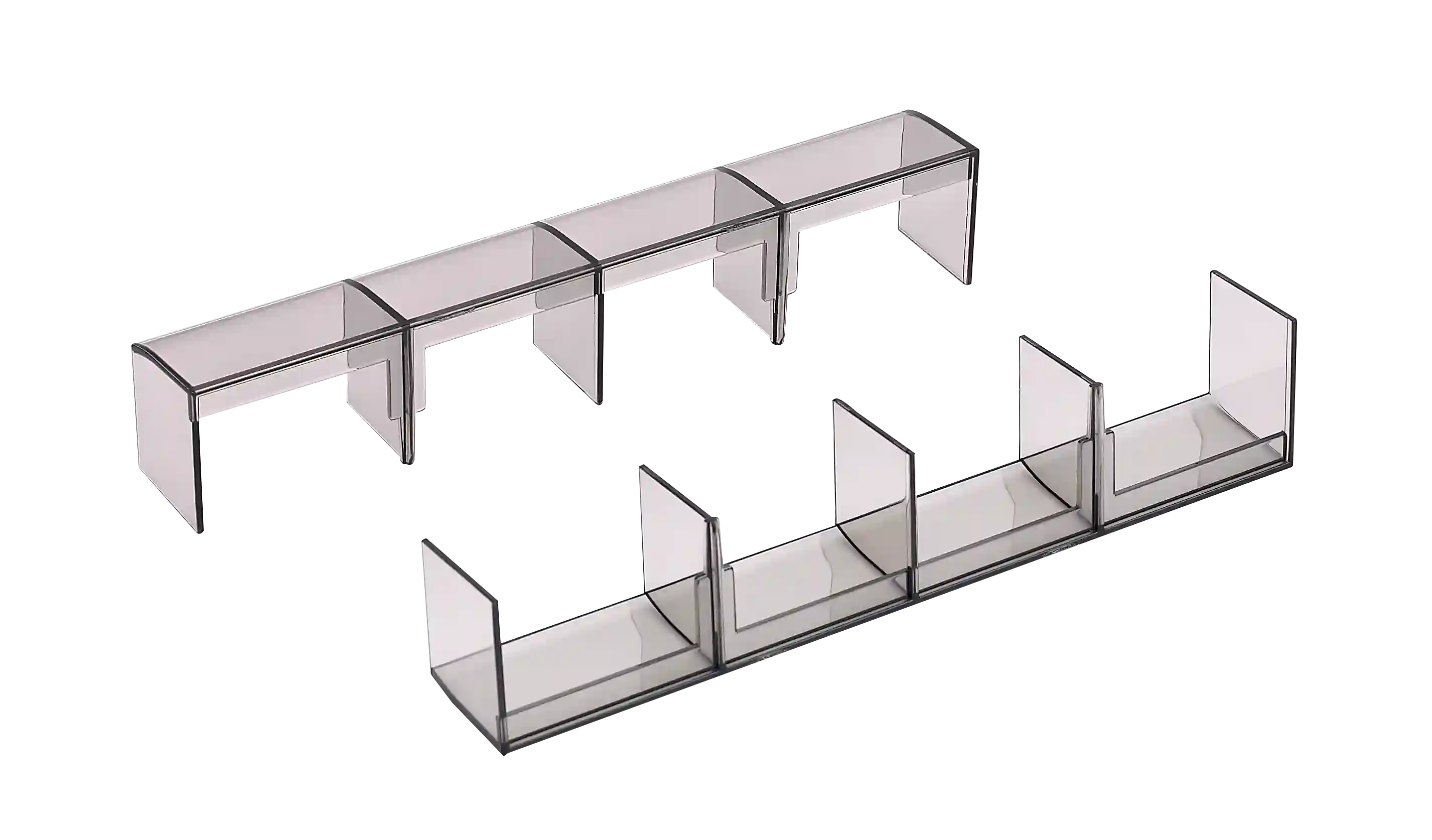

 | ВР-103С | Крышки клеммные КК-103С-3P | 40327DEK | 2 |
 | Крышки клеммные КК-103С-4P | 40328DEK | 2 | |
 | ВР-104С | Крышки клеммные КК-104С-3P | 40329DEK | 2 |
 | Крышки клеммные КК-104С-4P | 40330DEK | 2 | |
 | ВР-106С | Крышки клеммные КК-106С-3P | 40331DEK | 2 |
 | Крышки клеммные КК-106С-4P | 40332DEK | 2 | |
 | ВР-108С | Крышки клеммные КК-108С-3P | 40333DEK | 2 |
*входит в состав стандартной комплектации выключателя-разъединителя, отдельно может заказываться как ЗИП
