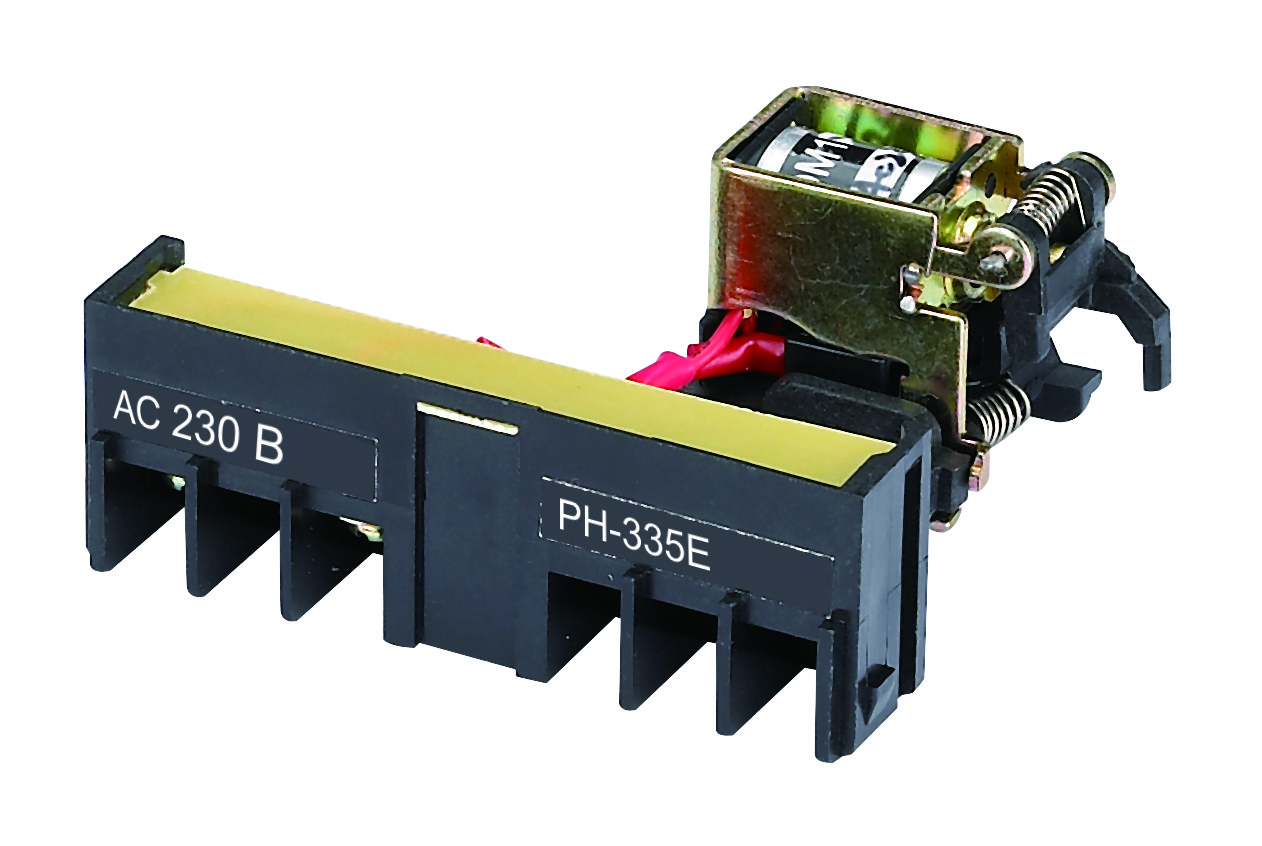

Расцепитель независимый РН-330Е
Расцепитель независимый DEKraft серии РН-330Е предназначен для дистанционного отключения автоматического выключателя серии ВА-330Е.
Расцепитель независимый серии РН-330Е отключает автоматический выключатель серии ВА-330Е при подаче на его клеммы номинального напряжения, которое указано на корпусе. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус выключателя с правой стороны.
Расцепитель независимый выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е, 336Е или 338Е)
- Номинального напряжения катушки расцеителя (230В или 400В)
Технические характеристики
Схемы и графики
Структура условного обозначения
Полный ассортимент
Модель автомата | Ном. напряжение, В | Количество полюсов | Слот для установки | Наименование | Номер модели |
ВА-333Е | 220 АС | 3Р | Правый | РН-333E-220В-3P-R | 22586DEK |
220 АС | 4Р | Правый | РН-333E-220В-4P-R | 22587DEK | |
400 АС | 3Р | Правый | РН-333E-400В-3P-R | 22588DEK | |
400 АС | 4Р | Правый | РН-333E-400В-4P-R | 22589DEK | |
ВА-335Е | 220 АС | 3Р | Правый | РН-335E-220В-3P-R | 22590DEK |
220 АС | 4Р | Правый | РН-335E-220В-4P-R | 22591DEK | |
400 АС | 3Р | Правый | РН-335E-400В-3P-R | 22592DEK | |
400 АС | 4Р | Правый | РН-335E-400В-4P-R | 22593DEK | |
ВА-336Е | 220 АС | 3Р | Правый | РН-336E-220В-3P-R | 22594DEK |
220 АС | 4Р | Правый | РН-336E-220В-4P-R | 22595DEK | |
400 АС | 3Р | Правый | РН-336E-400В-3P-R | 22596DEK | |
400 АС | 4Р | Правый | РН-336E-400В-4P-R | 22597DEK | |
ВА-338Е | 220 АС | Универсальный | РН-338E-220В | 22622DEK | |
400 АС | РН-338E-400В | 22623DEK | |||
