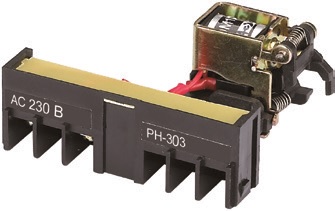

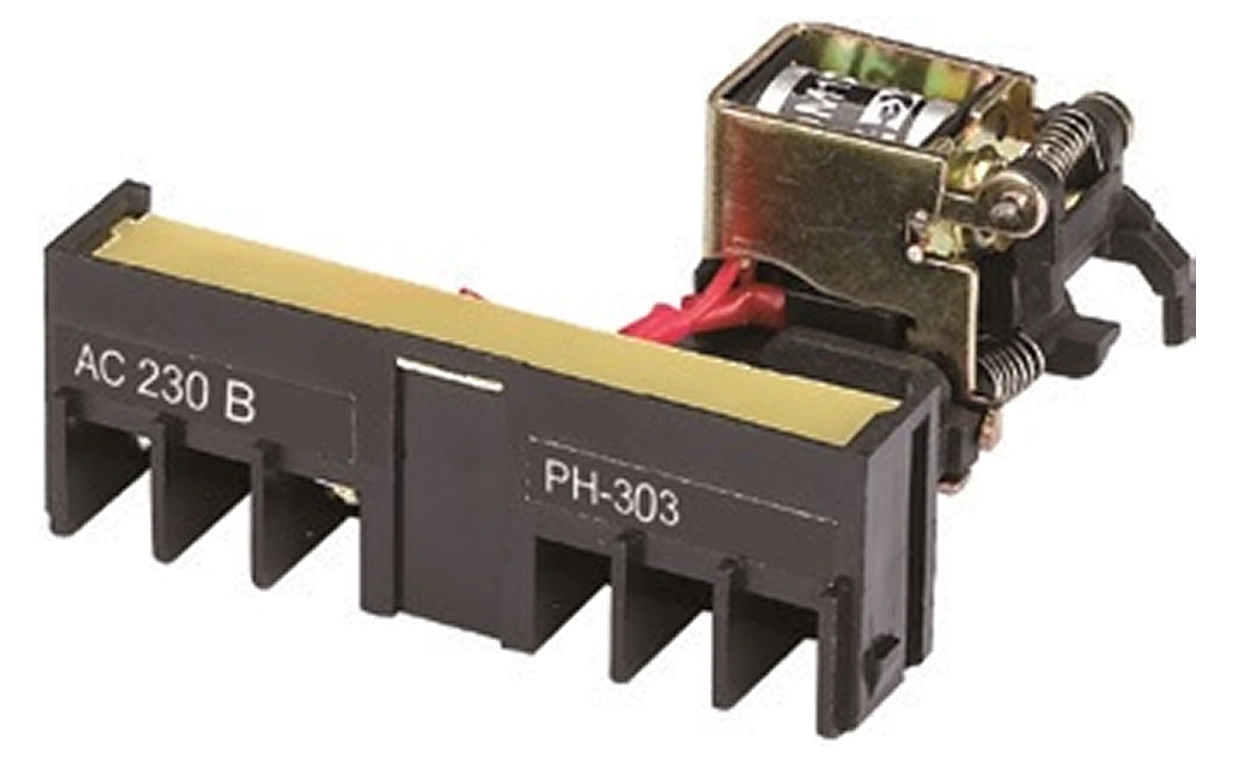

Расцепитель независимый РН-300
Расцепитель независимый РН-300 предназначен для дистанционного отключения автоматического выключателя серии ВА-300.
Расцепитель независимый отключает автоматический выключатель серии ВА-300 при подаче на его клеммы номинального напряжения, которое указано на корпусе. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус выключателя с правой стороны.
Расцепитель независимый выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Номинального напряжения катушки расцепителя (230В или 400В)
- Слота установки РН-300 (правый - R или левый – L)
Технические характеристики
Схемы и графики

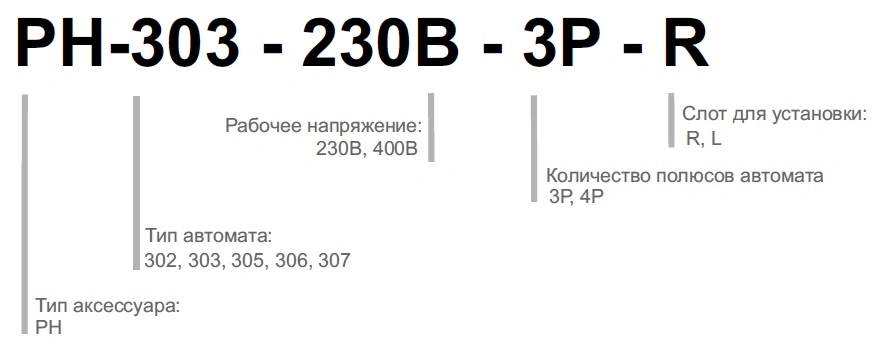

Структура условного обозначения

Полный ассортимент
Тип выключателя | Ном. напряжение, В | Количество полюсов выключателя | Слот для установки | Модель | Артикул |
ВА-302 ВА-302М | 230 АС | 3Р | Правый | РН-302-230В-3P-R | 22892DEK |
230 АС | 4Р | Правый | РН-302-230В-4P-R | 22893DEK | |
ВА-303 ВА-303М | 230 АС | 3Р/4Р | Левый | РН-303-230В-L | 22894DEK |
230 АС | 3Р | Правый | РН-303-230В-3P-R | 22895DEK | |
230 АС | 4Р | Правый | РН-303-230В-4P-R | 22896DEK | |
ВА-305 ВА-305М | 230 АС | 3Р/4Р | Левый | РН-305-230В-L | 22897DEK |
230 АС | 3Р | Правый | РН-305-230В-3P-R | 22898DEK | |
230 АС | 4Р | Правый | РН-305-230В-4P-R | 22899DEK | |
ВА-306 | 230 АС | 3Р/4Р | Левый | РН-306-230В-L | 22900DEK |
230 АС | 3Р | Правый | РН-306-230В-3P-R | 22901DEK | |
230 АС | 4Р | Правый | РН-306-230В-4P-R | 22902DEK | |
ВА-307 | 230 АС | 3Р | Правый | РН-307-230В-3P-R | 22904DEK |
ВА-308 | 230АС | 3Р | Левый | РН-308-230В-L | 23008DEK |
ВА-302 ВА-302М | 400АС | 3Р | Правый | РН-302-400В-3P-R | 22905DEK |
400АС | 4Р | Правый | РН-302-400В-4P-R | 22906DEK | |
ВА-303 ВА-303М | 400АС | 3Р/4Р | Левый | РН-303-400В-L | 22907DEK |
400АС | 3Р | Правый | РН-303-400В-3P-R | 22908DEK | |
400АС | 4Р | Правый | РН-303-400В-4P-R | 22909DEK | |
ВА-305 ВА-305М | 400АС | 3Р/4Р | Левый | РН-305-400В-L | 22910DEK |
400АС | 3Р | Правый | РН-305-400В-3P-R | 22911DEK | |
400АС | 4Р | Правый | РН-305-400В-4P-R | 22912DEK | |
ВА-306 | 400АС | 3Р/4Р | Левый | РН-306-400В-L | 22913DEK |
400АС | 3Р | Правый | РН-306-400В-3P-R | 22914DEK | |
400АС | 4Р | Правый | РН-306-400В-4P-R | 22915DEK | |
ВА-307 | 400АС | 3Р | Левый | РН-307-400В-L | 22916DEK |
400АС | 3Р | Правый | РН-307-400В-3P-R | 22917DEK | |
ВА-308 | 400АС | 3Р | Левый | РН-308-400В-L | 23009DEK |
