Расцепитель минимального напряжения РМ-300
Расцепитель минимального напряжения РM-300 предназначен для отключения автоматического выключателя серии ВА-300 при снижении напряжения от номинального значения.
Расцепитель минимального напряжения отключает автоматический выключатель серии ВА-300 при снижении напряжения от номинального значения, которое подается на клеммы расцепителя минимального напряжения. Конструктивно представляет собой электромагнит, который через рычаг воздействует на механизм сброса автоматического выключателя и устанавливается в корпус автоматического выключателя с левой стороны.
Расцепитель минимального напряжения выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Номинального напряжения катушки расцепителя (230В или 400В)
Технические характеристики
Схемы и графики

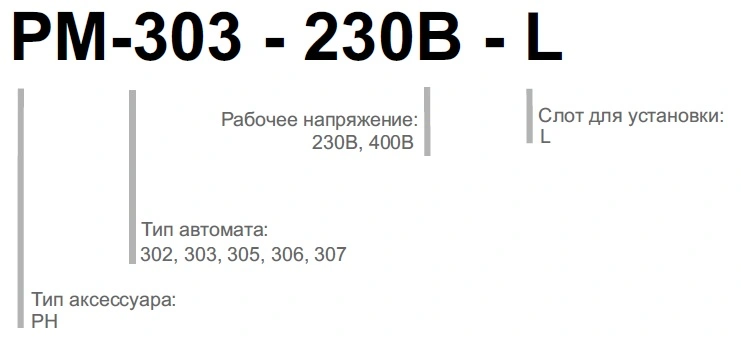

Структура условного обозначения
Полный ассортимент
| Тип выключателя | Ном. напряжение, В | Слот для установки | Модель | Артикул |
| ВА-302 ВА-302М | 230 АС | Левый | РМ-302-230В-L | 22918DEK |
| 400 АС | Левый | РМ-302-400В-L | 22923DEK | |
| ВА-302 ВА-303М | 230 АС | Левый | РМ-303-230В-L | 22919DEK |
| 400 АС | Левый | РМ-303-400В-L | 22924DEK | |
| ВА-305 ВА-305М | 230 АС | Левый | РМ-305-230В-L | 22920DEK |
| 400 АС | Левый | РМ-305-400В-L | 22925DEK | |
| ВА-306 | 230 АС | Левый | РМ-306-230В-L | 22921DEK |
| 400 АС | Левый | РМ-306-400В-L | 22926DEK | |
| ВА-307 | 230 АС | Левый | РМ-307-230В-L | 22922DEK |
| 400 АС | Левый | РМ-307-400В-L | 22927DEK | |
| ВА-308 | 230 АС | Левый | РМ-308-230В-L | 23006DEK |
| 400 АС | Левый | РМ-308-400В-L | 23007DEK |
