Привод моторный МП-300
Моторный привод МП-300 предназначен для дистанционного включения и выключения автоматических выключателей серии ВА-300.
Моторный привод устанавливается на фронтальную часть автоматического выключателя и жестко связывает механизм моторного привода и рукоятку автоматического выключателя.
При подаче сигнала включения или отключения, механизм переводит рукоятку автоматического выключателя в положение «вкл» или «откл».
Технические характеристики
| Параметр | Значение |
Номинальное напряжение, В | AC 230, 400 |
Напряжение срабатывания, % от номинального | 85-100 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 |
Установка | Лицевая |
Потребляемая мощность, Вт | 75 |
Схемы и графики

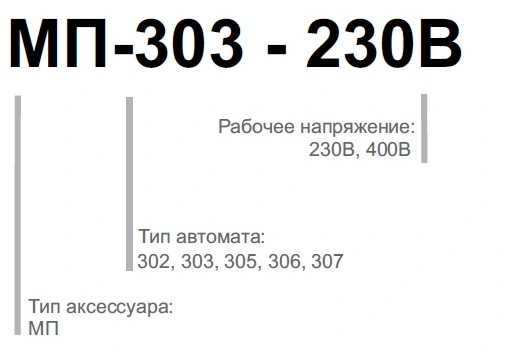

Структура условного обозначения
Полный ассортимент
|
Тип выключателя |
Номинальное напряжение, В |
Модель |
Артикул |
|
ВА-302, ВА-302М |
230 |
МП-302-230В |
22928DEK |
|
ВА-303, ВА-303М |
230 |
МП-303-230В |
22929DEK |
|
ВА-305, ВА-305М |
230 |
МП-305-230В |
22930DEK |
|
ВА-306 |
230 |
МП-306-230В |
22931DEK |
|
ВА-307 |
230 |
МП-307-230В |
22932DEK |
|
ВА-308 |
230 |
МП-308-230В |
23011DEK |
|
ВА-302, ВА-302М |
400 |
МП-302-400В |
22933DEK |
|
ВА-303, ВА-303М |
400 |
МП-303-400В |
22934DEK |
|
ВА-305, ВА-305М |
400 |
МП-305-400В |
22935DEK |
|
ВА-306 |
400 |
МП-306-400В |
22936DEK |
