Предохранители-выключатели-разъединители серии ПВР-102
Предохранитель-выключатель-разъединитель (ПВР) предназначен для включения и отключения нагрузки с видимым разрывом. Предохранители-выключатели- разъединители горизонтальные серии ПВР-102 предназначены для эксплуатации в сетях трехфазного переменного тока до 800А частотой 50/60 Гц и номинальным напряжением до 690 В.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Предохранитель-выключатель-разъединитель (ПВР) предназначены для сборки такого оборудования как:
- главный распределительный щит
- вводно-распределительные устройства (ВРУ);
- оборудование трансформаторных подстанций (КСО, ЩО);
- шкафы и пункты распределительные (ШРС, ШР, ПР);
- шкафы и ящики управления.
Преимущества
Возможность установки дополнительного контакта для индикации состояния аппарата
Корпус выполнен из огнестойкого материала, а профильные отверстия в корпусе улучшают отведение тепла
Монтаж может быть осуществлен как на монтажную панель, так и навесной на шину
Отключение токов короткого замыкания до 120 кА (с установленными предохранителями)
Контроль предохранителя: смотровые окна позволяют осуществлять визуальный контроль предохранителя
Подвод питания может быть как сверху, так и снизу
Технические характеристики
|
Параметр / Серия |
ПВР-102-160 |
ПВР-102-250 |
ПВР-102-400 |
ПВР-102-630 |
ПВР-102-800 |
||||||||||
|
Номинальное рабочее напряжение Ue, В |
400, 500, 690 |
||||||||||||||
|
Ноимнальный тепловой ток Ith, A |
160 |
250 |
400 |
630 |
800 |
||||||||||
|
Номинальная частота, Гц |
50/60 |
50/60 |
50/60 |
50/60 |
50/60 |
||||||||||
|
Номинальное напряжение изоляции Ui, В |
1000 |
1000 |
1000 |
1000 |
1000 |
||||||||||
|
Номинальное импульсное выдерживаемое напряжение Uimp, кВ |
8 |
8 |
8 |
8 |
8 |
||||||||||
|
Классификация применения |
400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 |
| AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | |
|
Класс защиты |
IP30 |
IP30 |
IP30 |
IP30 |
IP30 |
||||||||||
|
Механическая износостойкость, циклов |
5000 |
3000 |
2000 |
1500 |
1500 |
||||||||||
|
Электрическая износостойкость, циклов |
1000 |
600 |
400 |
300 |
300 |
||||||||||
|
Модель плавкого предохранителя |
00 |
1 |
2 |
3 |
3 |
||||||||||
|
Номинальное рабочее напряжение Ue, В |
400 |
500 |
690 |
400 |
500 |
690 |
400 |
500 |
690 |
400 |
500 |
690 |
400 |
500 |
690 |
|
Номинальный рабочий ток Ie, B |
160 |
160 |
100 |
630 |
250 |
200 |
400 |
400 |
315 |
630 |
630 |
425 |
800 |
800 |
540 |
|
Сечение подключаемых проводников, мм2 |
70 |
120 |
240 |
300 |
2х240 |
||||||||||
|
Потребляемая мощность, Вт |
12 |
32 |
45 |
48 |
54 |
||||||||||
|
Тип подключения |
Винтовое соединение (с медными наконечниками) |
||||||||||||||
|
Вспомогательные контакты |
1НО+1НЗ 50/60Гц, 220В, АС-15, 3А |
||||||||||||||
|
Диапазон рабочей температуры, ° С |
От -45 до +50 |
||||||||||||||
Схемы и графики

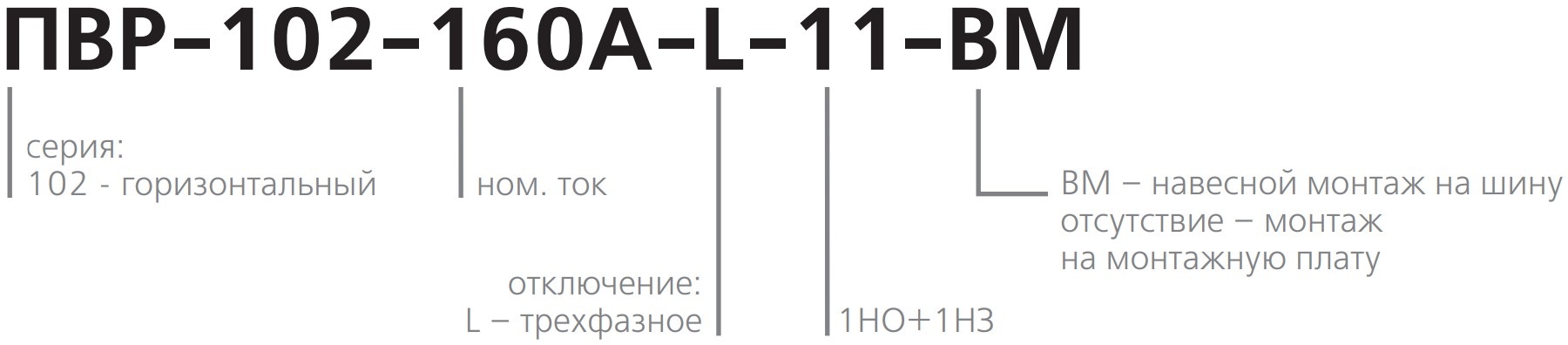

Структура условного обозначения
Полный ассортимент
|

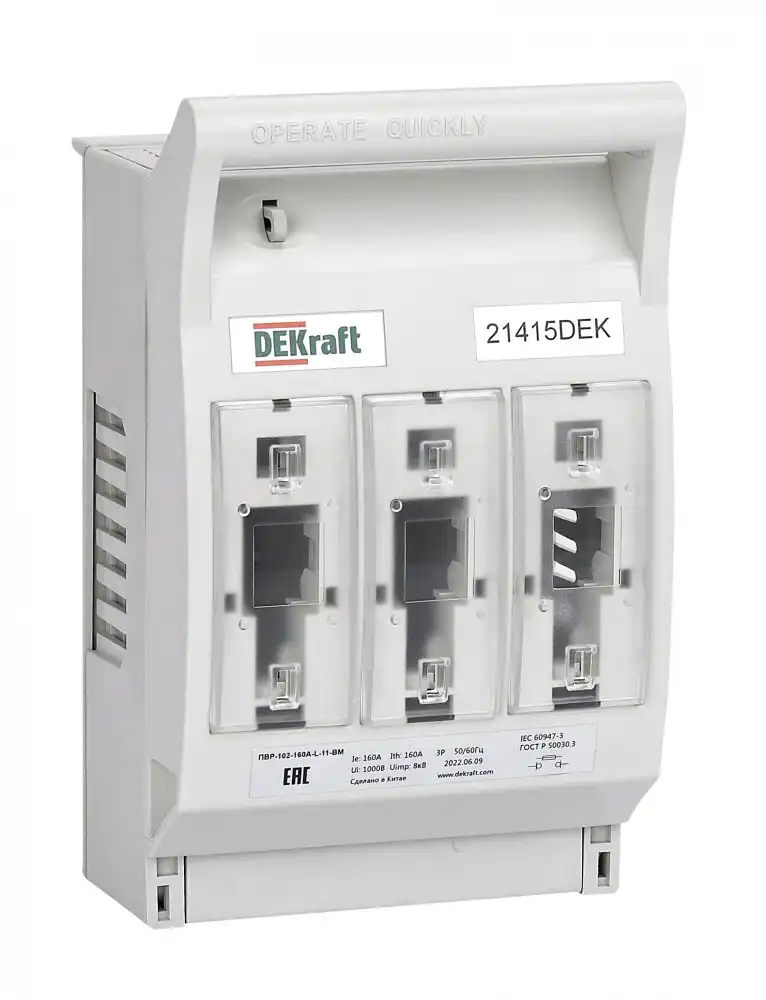

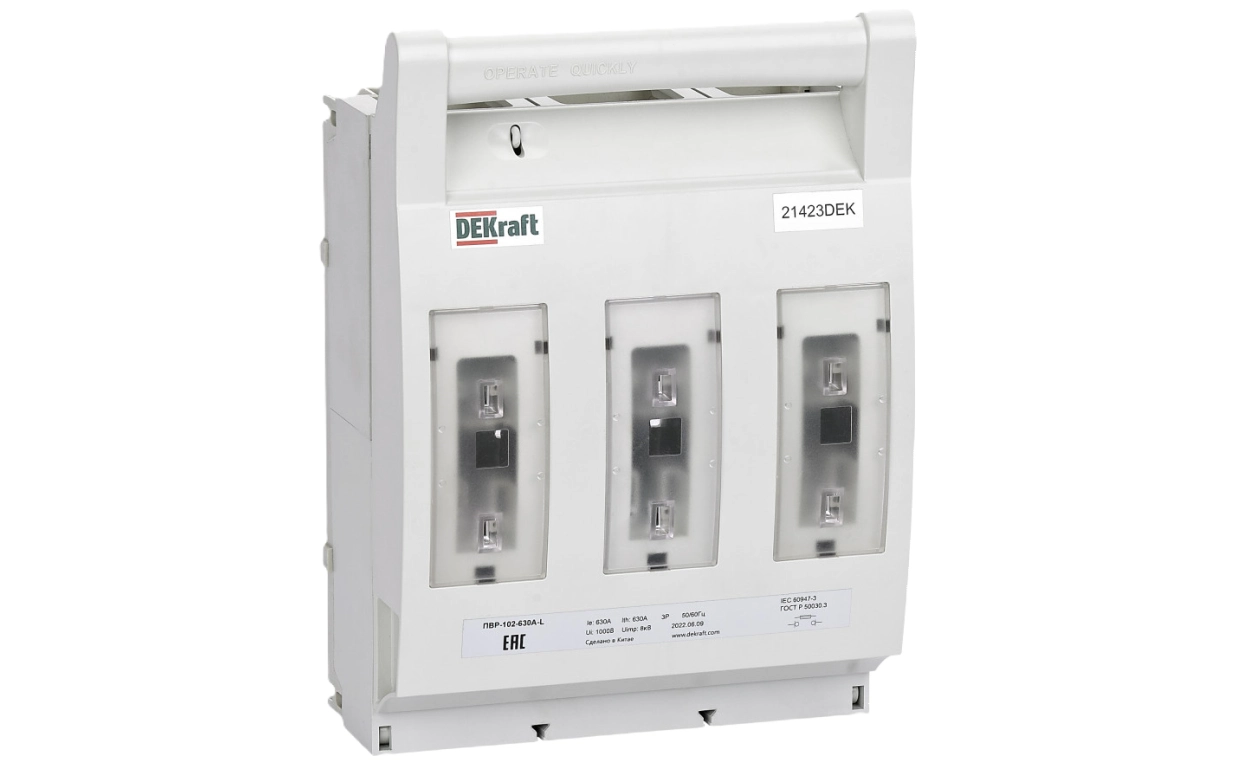

Внешний вид |
Тип монтажа |
Отключение |
Ном. ток, А |
Тип встроенного контакта |
Модель |
Артикул |
 |
Навесной на шину |
Трехфазное |
160 |
нет |
ПВР-102-160А-L-BM |
21410DEK |
|
250 |
нет |
ПВР-102-250А-L-BM |
21411DEK |
|||
|
400 |
нет |
ПВР-102-400А-L-BM |
21412DEK |
|||
|
630 |
нет |
ПВР-102-630А-L-BM |
21413DEK |
|||
|
800 |
нет |
ПВР-102-800А-L-BM |
21414DEK |
|||
|
160 |
1НО+1НЗ |
ПВР-102-160А-L-11-BM |
21415DEK |
|||
|
250 |
1НО+1НЗ |
ПВР-102-250А-L-11-BM |
21416DEK |
|||
|
400 |
1НО+1НЗ |
ПВР-102-400А-L-11-BM |
21417DEK |
|||
|
630 |
1НО+1НЗ |
ПВР-102-630А-L-11-BM |
21418DEK |
|||
|
800 |
1НО+1НЗ |
ПВР-102-800А-L-11-BM |
21419DEK |
|||
|
|
На монтажную плату |
160 |
нет |
ПВР-102-160А-L |
21420DEK |
|
|
250 |
нет |
ПВР-102-250А-L |
21421DEK |
|||
|
400 |
нет |
ПВР-102-400А-L |
21422DEK |
|||
|
630 |
нет |
ПВР-102-630А-L |
21423DEK |
|||
|
800 |
нет |
ПВР-102-800А-L |
21424DEK |
|||
|
160 |
1НО+1НЗ |
ПВР-102-160А-L-11 |
21425DEK |
|||
|
250 |
1НО+1НЗ |
ПВР-102-250А-L-11 |
21426DEK |
|||
|
400 |
1НО+1НЗ |
ПВР-102-400А-L-11 |
21427DEK |
|||
|
630 |
1НО+1НЗ |
ПВР-102-630А-L-11 |
21428DEK |
|||
|
800 |
1НО+1НЗ |
ПВР-102-800А-L-11 |
21429DEK |

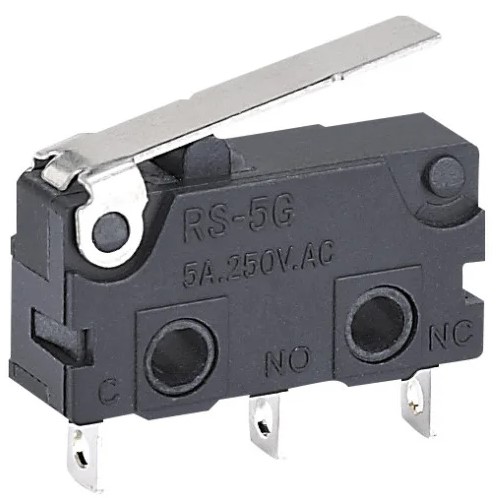

Аксессуары
|
Внешний вид |
Для какого предохранителя - выключателя - разъединителя подходит |
Тип встроенного контакта |
Модель |
Артикул |
|
|
ПВР-102 (160А-800А) |
1НО+1НЗ |
ДК-102-11 |
21439DEK |
