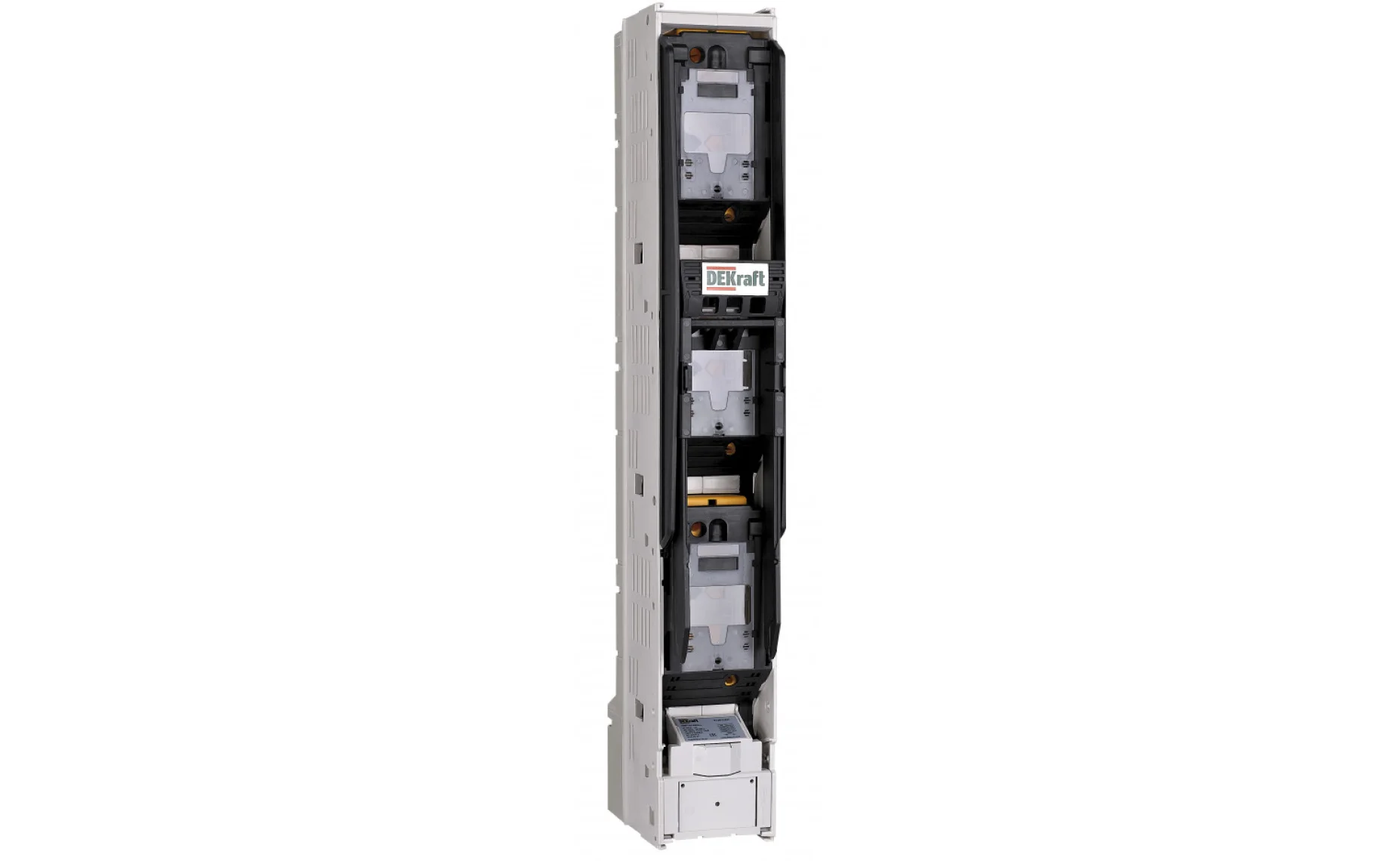

Предохранители-выключатели-разъединители серии ПВР-101
Предохранитель-выключатель-разъединитель (ПВР) предназначен для включения и отключения нагрузки с видимым разрывом. Предохранители-выключатели-разъединители вертикальные серии ПВР-101 предназначены для эксплуатации в сетях трехфазного переменного тока до 630 А частотой 50/60 Гц и номинальным напряжением до 690 В.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Предохранитель-выключатель-разъединитель (ПВР) предназначены для сборки такого оборудования как:
- главный распределительный щит
- вводно-распределительные устройства (ВРУ);
- оборудование трансформаторных подстанций (КСО, ЩО);
- шкафы и пункты распределительные (ШРС, ШР, ПР);
- шкафы и ящики управления.
Преимущества
Стандартное крепление аппаратов от 160А до 630А непосредственно на токоведущие шины с межшинным расстоянием 185 мм
Коммутация осуществляется как пофазно, так и целиком линии. Возможно отключить под нагрузкой. Аппараты обеспечивают видимый разрыв
Аппараты имеют модульную конструкцию, что позволяет легко подключить большое число отходящих линий
Корпус выполнен из огнестойкого материала, а профильные отверстия в корпусе улучшают отведение тепла
Отключение токов короткого замыкания до 120 кА (с установленными предохранителями)
Контроль предохранителя: смотровые окна позволяют осуществлять визуальный контроль предохранителя
Подвод питания может быть как сверху, так и снизу
Технические характеристики
Параметр / Серия | ПВР-101-160 | ПВР-101-250 | ПВР-101-400 | ПВР-101-630 | ||||||||
Номинальное рабочее напряжение Ue, В | 400, 500, 690 | |||||||||||
Ноимнальный тепловой ток Ith, A | 160 | 250 | 400 | 630 | ||||||||
Номинальная частота, Гц | 50/60 | 50/60 | 50/60 | 50/60 | ||||||||
Номинальное напряжение изоляции Ui, В | 1000 | 1000 | 1000 | 1000 | ||||||||
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 10 | 10 | 10 | 10 | ||||||||
Классификация применения | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 |
AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | AC22B | AC22B | AC21B | |
Класс защиты | IP30 | IP30 | IP30 | IP30 | ||||||||
Механическая износостойкость, циклов | 2000 | 1500 | 1500 | 1000 | ||||||||
Электрическая износостойкость, циклов | 500 | 300 | 200 | 200 | ||||||||
Модель плавкого предохранителя | 00 | 1 | 2 | 3 | ||||||||
Номинальное рабочее напряжение Ue, В | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 | 400 | 500 | 690 |
Номинальный рабочий ток Ie, B | 160 | 160 | 100 | 250 | 250 | 200 | 400 | 400 | 350 | 630 | 630 | 500 |
Сечение подключаемых проводников, мм2 | 70 | 120 | 240 | 300 | ||||||||
Потребляемая мощность, Вт | 12 | 32 | 45 | 48 | ||||||||
Тип подключения | Винтовое соединение (с медными наконечниками) | |||||||||||
Диапазон рабочей температуры, ° С | От -45 до +50 | |||||||||||
Схемы и графики

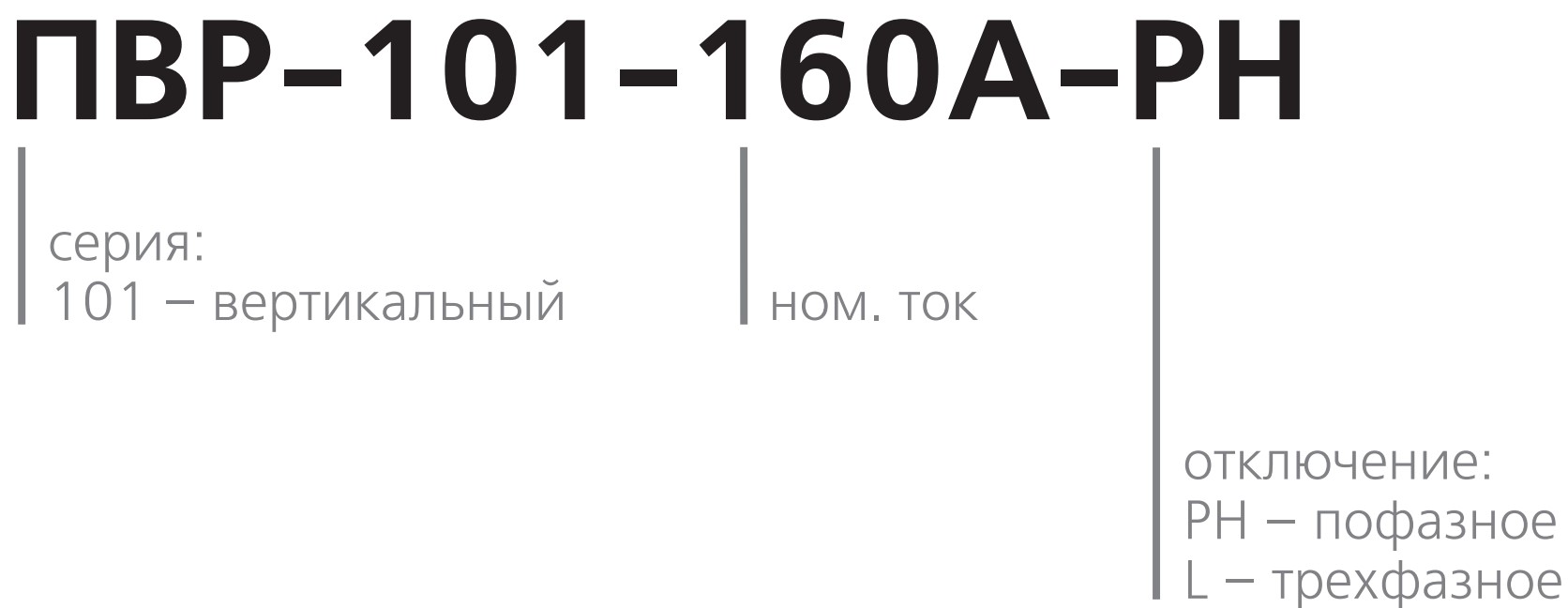

Структура условного обозначения
Полный ассортимент
|
Внешний вид |
Тип присоединения |
Отключение |
Ном. ток, А |
Модель |
Артикул |
 |
Болтовое |
Пофазное |
160 |
ПВР-101-160А-PH |
21400DEK |
 |
250 |
ПВР-101-250А-PH |
21401DEK |
||
|
400 |
ПВР-101-400А-PH |
21402DEK |
|||
|
630 |
ПВР-101-630А-PH |
21403DEK |
|||
|
|
Трехфазное |
160 |
ПВР-101-160А-L |
21404DEK |
|
|
|
250 |
ПВР-101-250А-L |
21405DEK |
||
|
400 |
ПВР-101-400А-L |
21406DEK |
|||
|
630 |
ПВР-101-630А-L |
21407DEK |

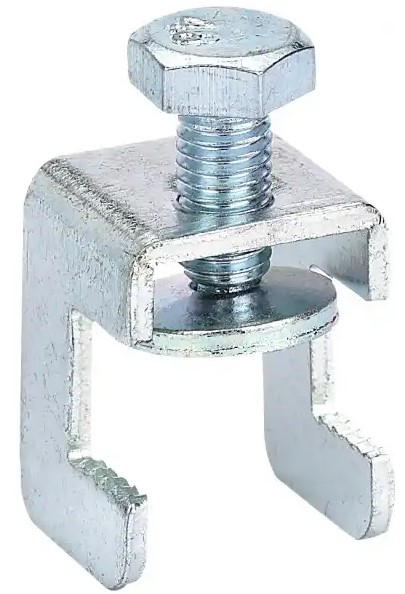

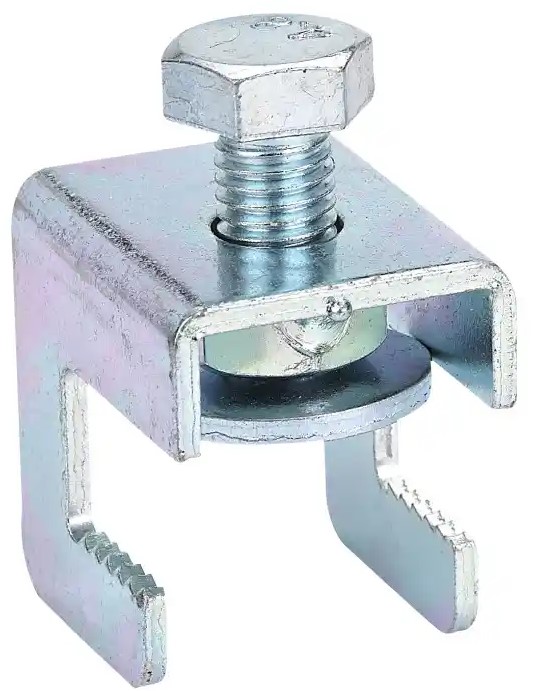

Аксессуары
|
Внешний вид |
Для какого предохранителя - выключателя - разъединителя подходит |
Модель |
Артикул |
 |
ПВР-101 160А |
КНМ-101-160А-3 |
21408DEK |
 |
ПВР-101 (250А-630А) |
КНМ-101-(250-630А)-3 |
21409DEK |
