Предохранители ножевые ПН-101
Предохранители ножевые ПН-101 предназначены для защиты электроустановок и кабельных линий от перегрузки и короткого замыкания. Предохранители ножевые используются в однофазных и трехфазных сетях переменного тока, напряжением до 660/690 В, частотой 50 Гц.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Устанавливаются в вводно-распределительные устройства, шкафы и пункты распределительные, применяются в качестве оборудования для трансформаторных подстанций, шкафах управления и распределительных устройствах низкого напряжения.
Преимущества
Контакты предохранителя и держателя выполнены из электротехнической меди с гальваническим покрытием сплавом олово-висмут. Что обеспечивает стойкость к окислению и избежание потерь мощности.
Индикатор состояния работоспособности предохранителя - выдвижной шток. Позволяет быть уверенным в полной защите электрооборудования.
Предохранители ножевые серии ПН-101 любых габаритов можно монтировать / демонтировать с помощью универсальной рукоятки. Рукоятка имеет защитный экран для защиты обслуживающего персонала от напряжения (до 1000 В).
Держатель предохранителя изготовлен из армированной термореактивной пластмассы. Это обеспечивает стойкость к механическим и термическим воздействиям, а также динамическим ударам при коротких замыканиях.
Контакты предохранителя имеют форму ножа, что облегчает монтаж / демонтаж.
Крупная, четкая, цветная, видная издалека маркировка ускоряет монтаж и упрощает дальнейшее обслуживание устройств.
Технические характеристики
| Параметр | Значение | |||
| Серия и тип | ПН-101-33 | ПН-101-35 | ПН-101-37 | ПН-101-39 |
| Габарит | 00 | 1 | 2 | 3 |
| Номинальный ток In, А | 2, 4, 6, 8, 10, 12, 16,20, 25, 32, 40, 50, 63, 80, 100, 125, 160 | 125, 160, 200, 250 | 200, 250, 315, 355, 400 | 355, 400, 500, 630, 800 |
| Категория применения | gG / gL | |||
| Ном. напряжение, В | 500; 660/690 | |||
| Ном. отключающая способность при 550 В, кА | 120 | |||
| Ном. отключающая способность при 660/690 В, кА | 50 | |||
| Диапазон рабочих температур, °C | -45 / +60 | |||
| Степень защиты | IP00 (по ГОСТ 14255) | |||
| Климатическое исполнение | УХЛ3 (по ГОСТ 15150) | |||
| Рабочее положение | Вертикальное или горизонтальное | |||
| Указатель срабатывания | Выдвижной шток | |||
| Материал контактов | Медь с гальваническим покрытием - сплав олово-висмут | |||
| Напряжение, выдерживаемое изоляцией рукоятки для съема РС-101, В | 1000 | |||
Потери мощности предохранителей серии ПН-101 и ПН-2
| Номинальный ток In, A | Потери мощности (не более) для ПН-101, Вт | Потери мощности (не более) для ПН-2, Вт | Экономия мощности при использовании ПН-101, Вт | Экономия мощности при использовании ПН-101, % |
| 100 | 9 | 16 | 7 | 44 |
| 160 | 16 | 28 | 12 | 43 |
| 250 | 23 | 34 | 11 | 32 |
| 400 | 34 | 56 | 22 | 39 |
| 630 | 45 | 85 | 40 | 47 |
Технические характеристики держателей предохранителей ДП-101
| Параметр | Значение | |||
| Тип держателя | ДП101-33 | ДП101-35 | ДП101-37 | ДП101-39* |
| Габарит | 00 | 1 | 2 | 3 |
| Номинальный ток In, А | До 160 | До 250 | До 400 | До 630 |
* Предохранители на 800А предназначены для установки только в ПВР-102.
Схемы и графики
Полный ассортимент
| Внешний вид | Типоразмер | Номинальный ток, А | Наименование | Каталожный номер |
 |

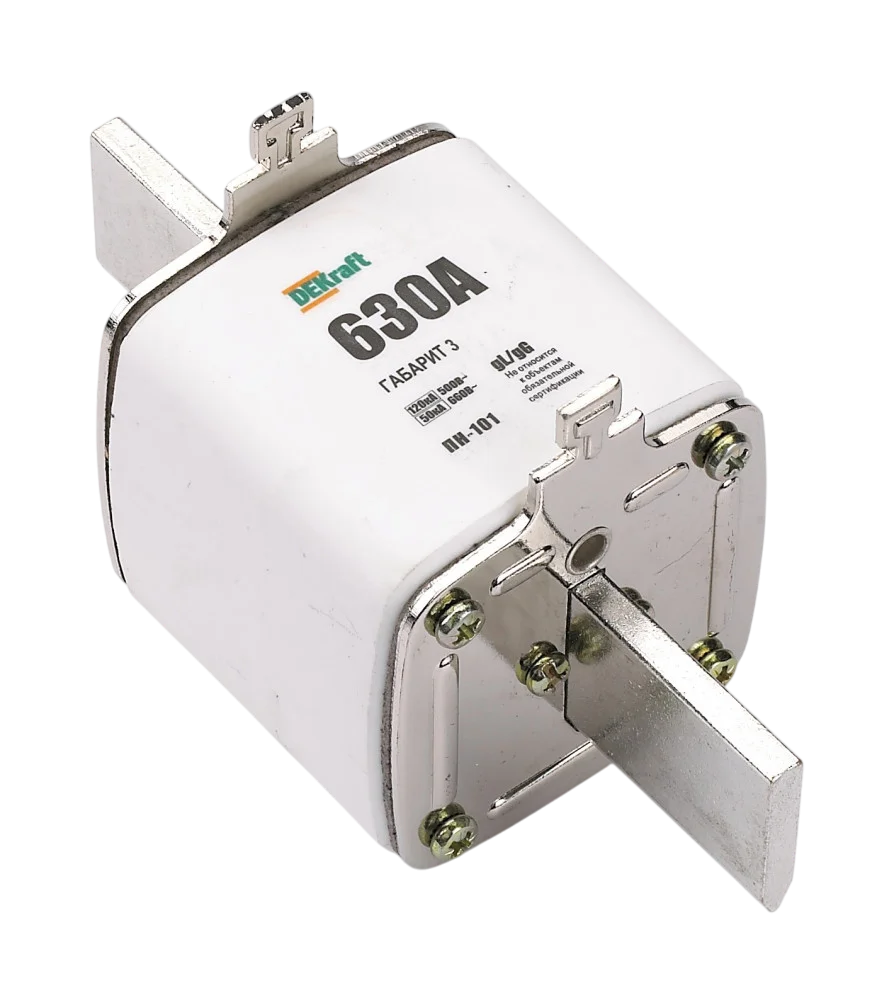

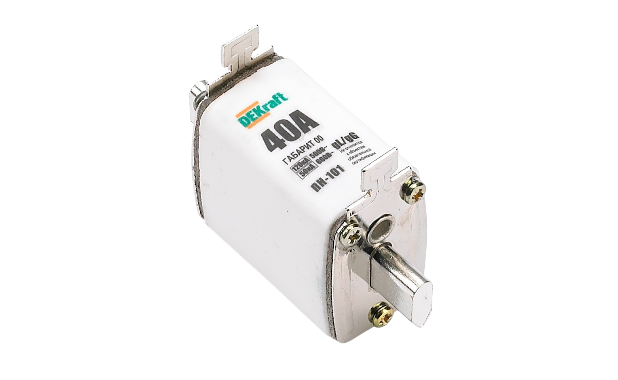

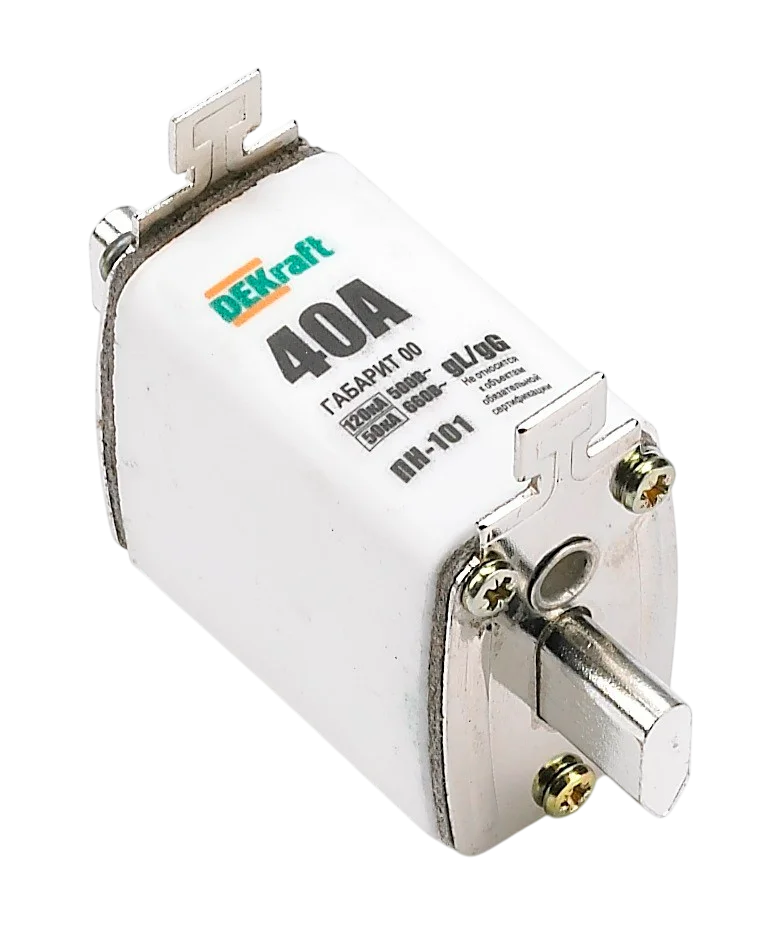

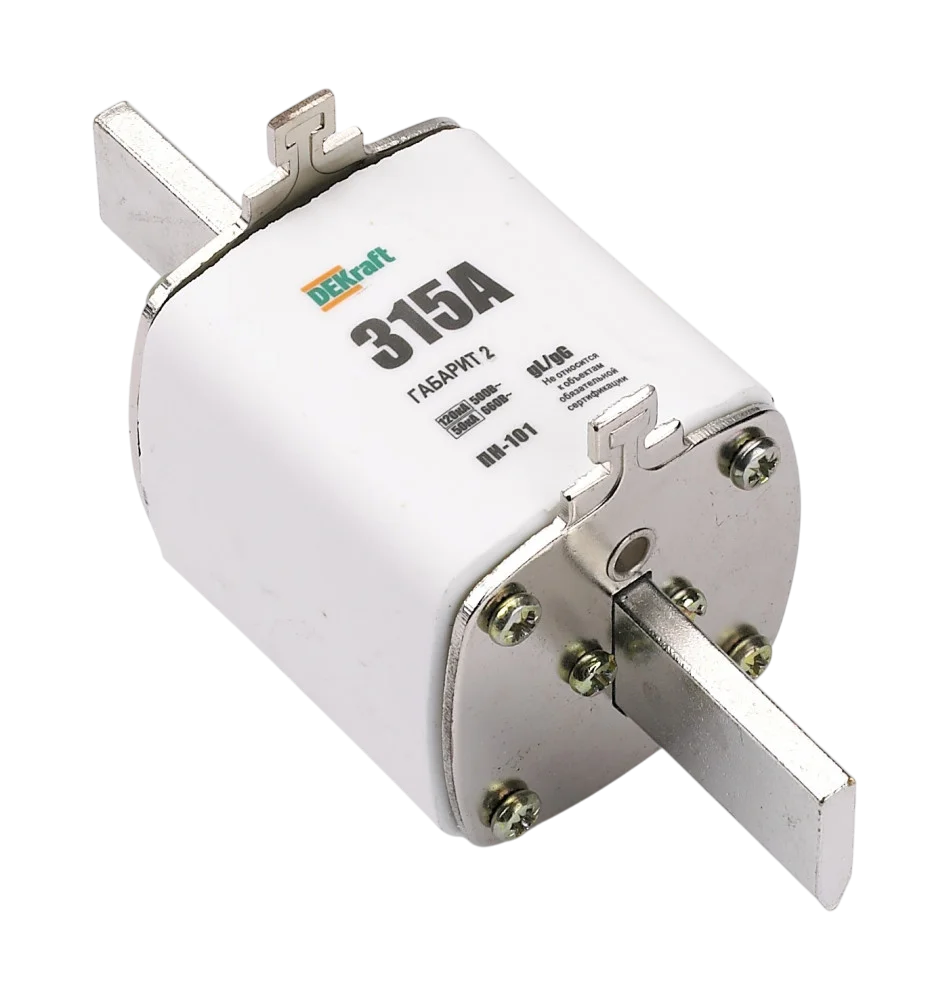

00 | 2 | ПН101-33-00-2A | 21327DEK |
| 00 | 4 | ПН101-33-00-4A | 21328DEK | |
| 00 | 6 | ПН101-33-00-6A | 21329DEK | |
| 00 | 8 | ПН101-33-00-8A | 21330DEK | |
| 00 | 10 | ПН101-33-00-10A | 21331DEK | |
| 00 | 12 | ПН101-33-00-12A | 21332DEK | |
| 00 | 16 | ПН101-33-00-16A | 21333DEK | |
| 00 | 20 | ПН101-33-00-20A | 21334DEK | |
| 00 | 25 | ПН101-33-00-25A | 21335DEK | |
| 00 | 32 | ПН101-33-00-32A | 21336DEK | |
| 00 | 40 | ПН101-33-00-40A | 21337DEK | |
| 00 | 50 | ПН101-33-00-50A | 21338DEK | |
| 00 | 63 | ПН101-33-00-63A | 21304DEK | |
| 00 | 80 | ПН101-33-00-80A | 21305DEK | |
| 00 | 100 | ПН101-33-00-100A | 21306DEK | |
| 00 | 125 | ПН101-33-00-125A | 21307DEK | |
| 00 | 160 | ПН101-33-00-160A | 21308DEK | |
 |
1 | 125 | ПН101-35-1-125A | 21309DEK |
| 1 | 160 | ПН101-35-1-160A | 21310DEK | |
| 1 | 200 | ПН101-35-1-200A | 21311DEK | |
| 1 | 250 | ПН101-35-1-250A | 21312DEK | |
 |
2 | 200 | ПН101-37-2-200A | 21313DEK |
| 2 | 250 | ПН101-37-2-250A | 21314DEK | |
| 2 | 315 | ПН101-37-2-315A | 21315DEK | |
| 2 | 355 | ПН101-37-2-355A | 21316DEK | |
| 2 | 400 | ПН101-37-2-400A | 21317DEK | |
 |
3 | 355 | ПН101-39-3-355A | 21318DEK |
| 3 | 400 | ПН101-39-3-400A | 21319DEK | |
| 3 | 500 | ПН101-39-3-500A | 21320DEK | |
| 3 | 630 | ПН101-39-3-630A | 21321DEK | |
| 3 | 800 | ПН101-39-3-800A | 21339DEK |
Аксессуары
| Внешний вид | Типоразмер | Номинальный ток, А | Наименование | Каталожный номер |
|
ДП-101
|
00 | 160 | ДП101-33-00 | 21322DEK |
| 1 | 250 | ДП101-35-1 | 21323DEK | |
| 2 | 400 | ДП101-37-2 | 21324DEK | |
| 3 | 630 | ДП101-39-3 | 21325DEK | |
|
РС-101
|
00-3 | 1000 | РС101 | 21326DEK |
