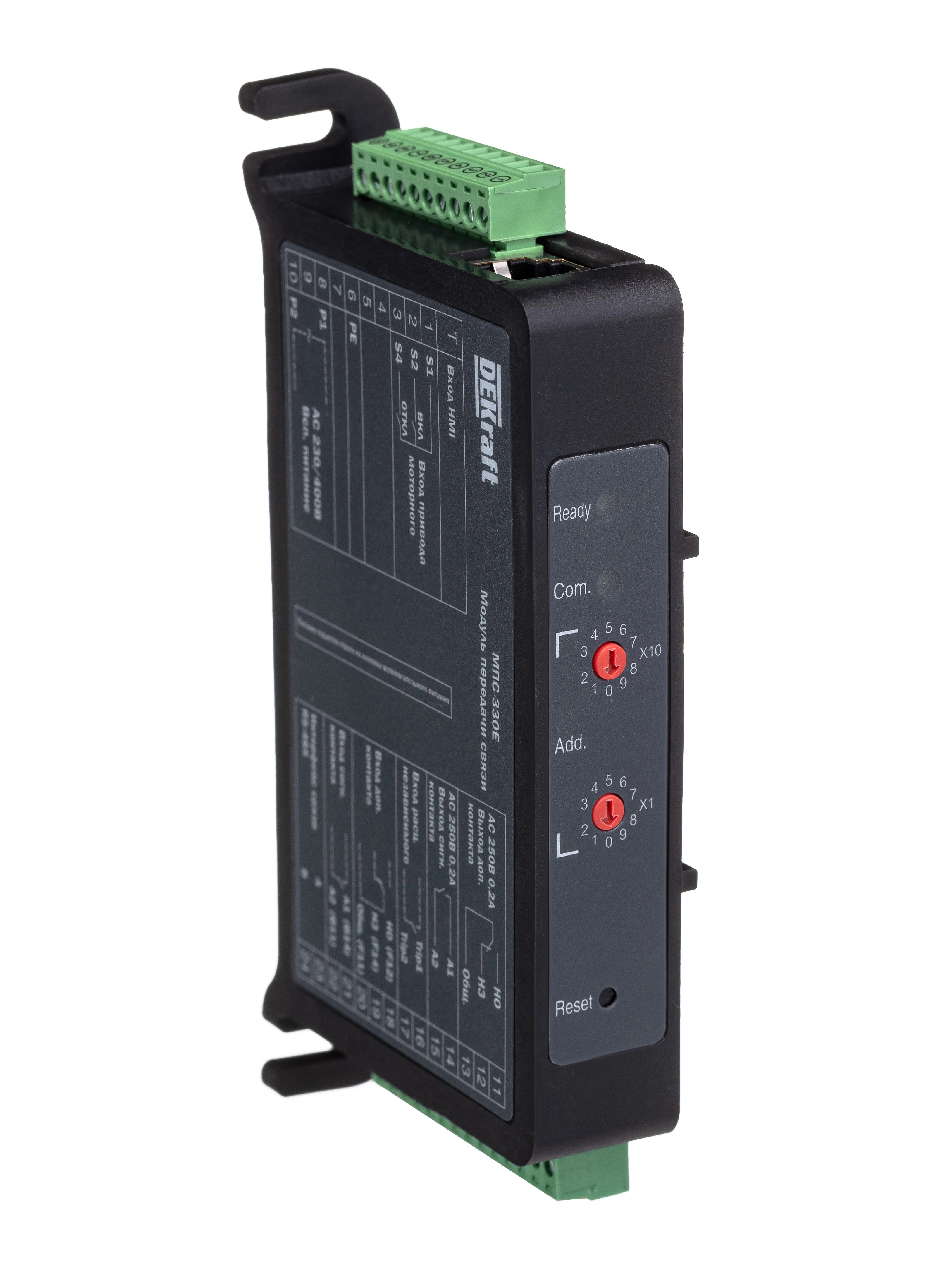

Модуль передачи связи серии МПС-330Е
Модуль передачи связи МПС-330Е на базе протокола Modbus имеет восемь групп контактов: беспотенциальный вход дополнительного контакта, беспотенциальный вход сигнального контакта, беспотенциальный вход независимого расцепления, беспотенциальный выход дополнительного контакта, беспотенциальный выход сигнального (аварийного) контакта, интерфейс связи RS-485, выход для панели HMI на дверце шкафа и управление приводом моторным.
При использовании дополнительных аксессуаров, таких как привод моторный МП-330Е, дополнительный и сигнальный
контактам ДК-СК-330Е, к автоматическому выключателю ВА-330Е можно подключить модуль передачи связи, чтобы
дистанционно управлять выключателем, регулировать его параметры, проводить измерения и обмениваться с
ним
данными.
Сфера применения
Группа контактов связи RS-485 обеспечивает интерфейс для интеллектуального управления автоматическим выключателем. При наличии компьютерного программного обеспечения верхнего уровня и таких принадлежностей, как привод моторный МП-330Е, дополнительный и сигнальный контакт ДК-СК-330Е, можно дистанционно реализовать следующие четыре функции: управление, обмен данными, измерения и регулировки.
Возможно согласование работы двух автоматических выключателей через сетевое соединение. Чтобы реализовать эту функцию, необходимо соблюсти требования протокола модуля связи и использовать правильный метод адресации.
Схемы и графики
Полный ассортимент
Внешний вид | Тип выключателя | Модель | Артикул |
МПС-330Е | ВА-330Е | МПС-330Е | 22630DEK |
