Контакт сигнальный СК-330Е
Контакт сигнальный (аварийный) СК-330Е служит для получения информации о состоянии автоматических выключателей ВА-330Е: включен – сработал. Переключение сигнального контакта СК-330Е происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.
Сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата (333Е, 335Е или 336Е)
- Слота установки CК-330Е (правый - R или левый – L)
Обращаем внимание, что сигнальный контакт входит в стандартную комплектацию автоматического выключателя ВА-338Е на токи 1000А – 1600А.
Технические характеристики
Параметр | Значение | |
Условный тепловой ток, Ith А | 3 | |
Категория применения | АС15 | DC13 |
Номинальное напряжение, В | 400 (AC) | 220 (DC) |
Номинальный ток, А | 0,3 | 0,15 |
Диапазон сечений присоединяемых проводов, мм2 | 1,5-2,5 | |
Установка | Левый, правый |
Схемы и графики

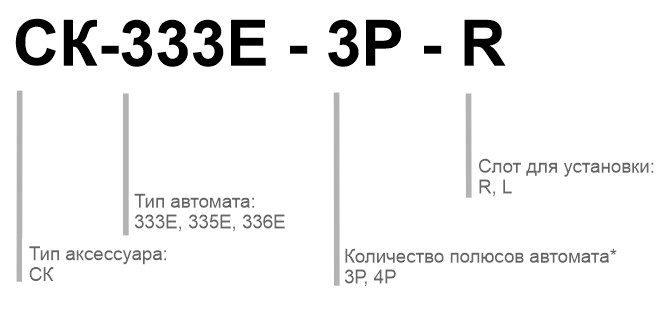

Структура условного обозначения
Полный ассортимент
Модель автомата | Количество полюсов | Слот для установки | Модель | Артикул |
ВА-333Е | 3Р/4Р | Левый | СК-333E-L | 22568DEK |
3Р | Правый | СК-333E-3P-R | 22569DEK | |
4Р | Правый | СК-333E-4P-R | 22570DEK | |
ВА-335Е | 3Р/4Р | Левый | СК-335E-L | 22571DEK |
3Р | Правый | СК-335E-3P-R | 22572DEK | |
4Р | Правый | СК-335E-4P-R | 22573DEK | |
ВА-336Е | 3Р/4Р | Левый | СК-336E-L | 22574DEK |
3Р | Правый | СК-336E-3P-R | 22575DEK | |
4Р | Правый | СК-336E-4P-R | 22576DEK |
