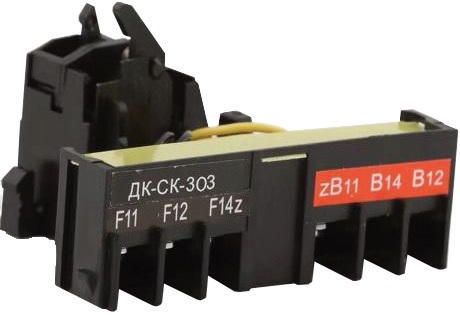

Контакт сдвоенный дополнительный и сигнальный ДК-СК-300
Контакт ДК-СК-300 совмещает в себе функции дополнительного и сигнального контактов.
Контакт дополнительный служит для получения информации о состоянии автоматических выключателей ВА-300: включен - выключен.
Контакт сигнальный (аварийный) служит для получения информации о состоянии автоматических выключателей ВА-300: включен – сработал. Переключение сигнального контакта СК-300 происходит при срабатывании автомата по аварии, причины которой могут быть следующие:
- перегрузка или короткое замыкание
- ручной тест кнопки отключения
- срабатывание независимого расцепителя
- срабатывание расцепителя минимального напряжения.

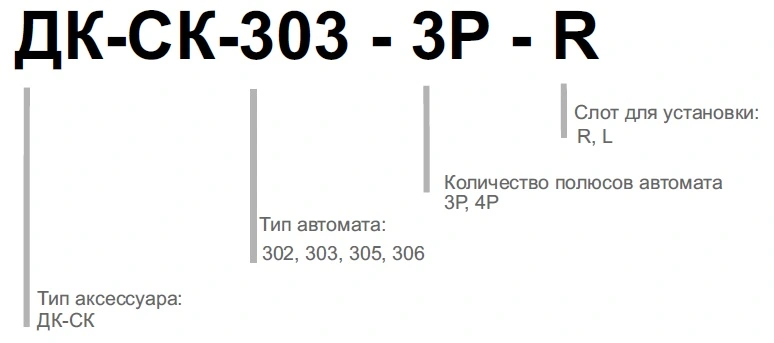

Совмещенный дополнительный и сигнальный контакт выбирается в зависимости от следующих характеристик:
- Типоразмера выбранного автомата
- Слота установки (правый - R или левый – L)
