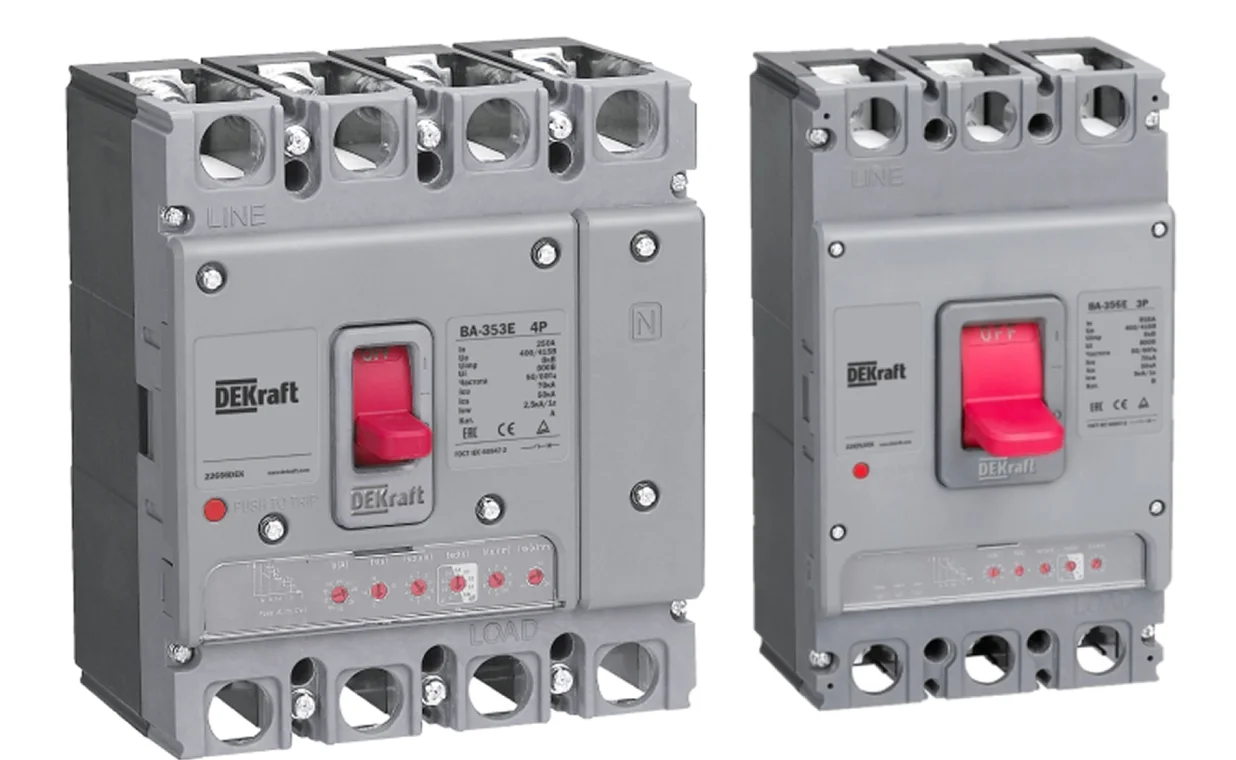

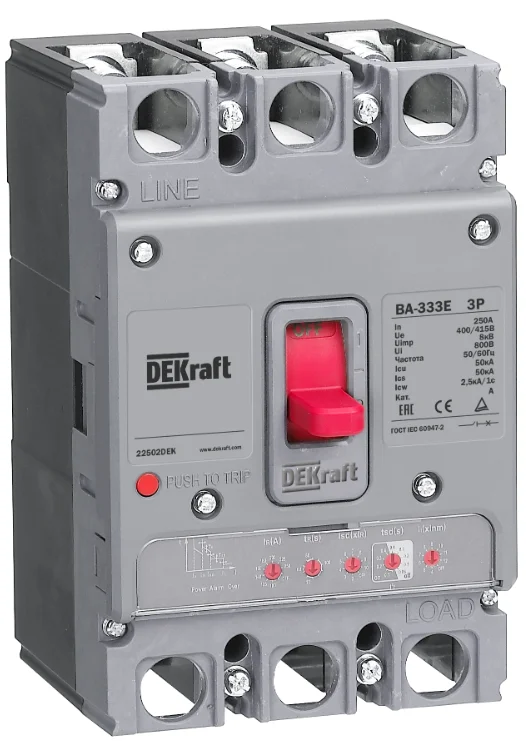

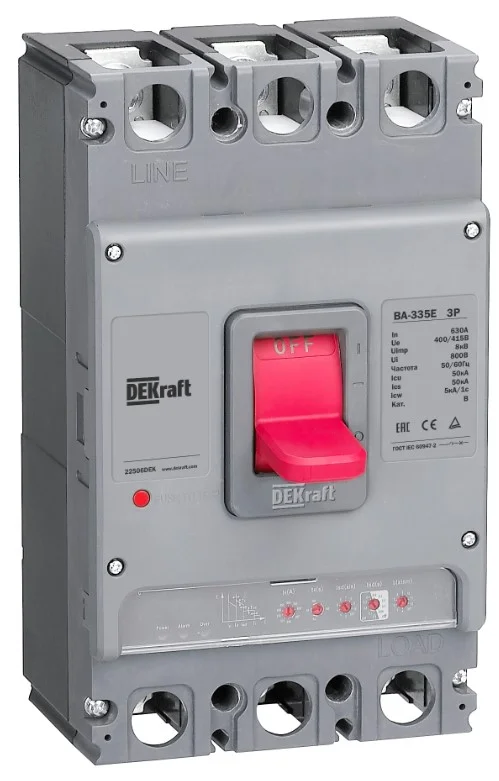

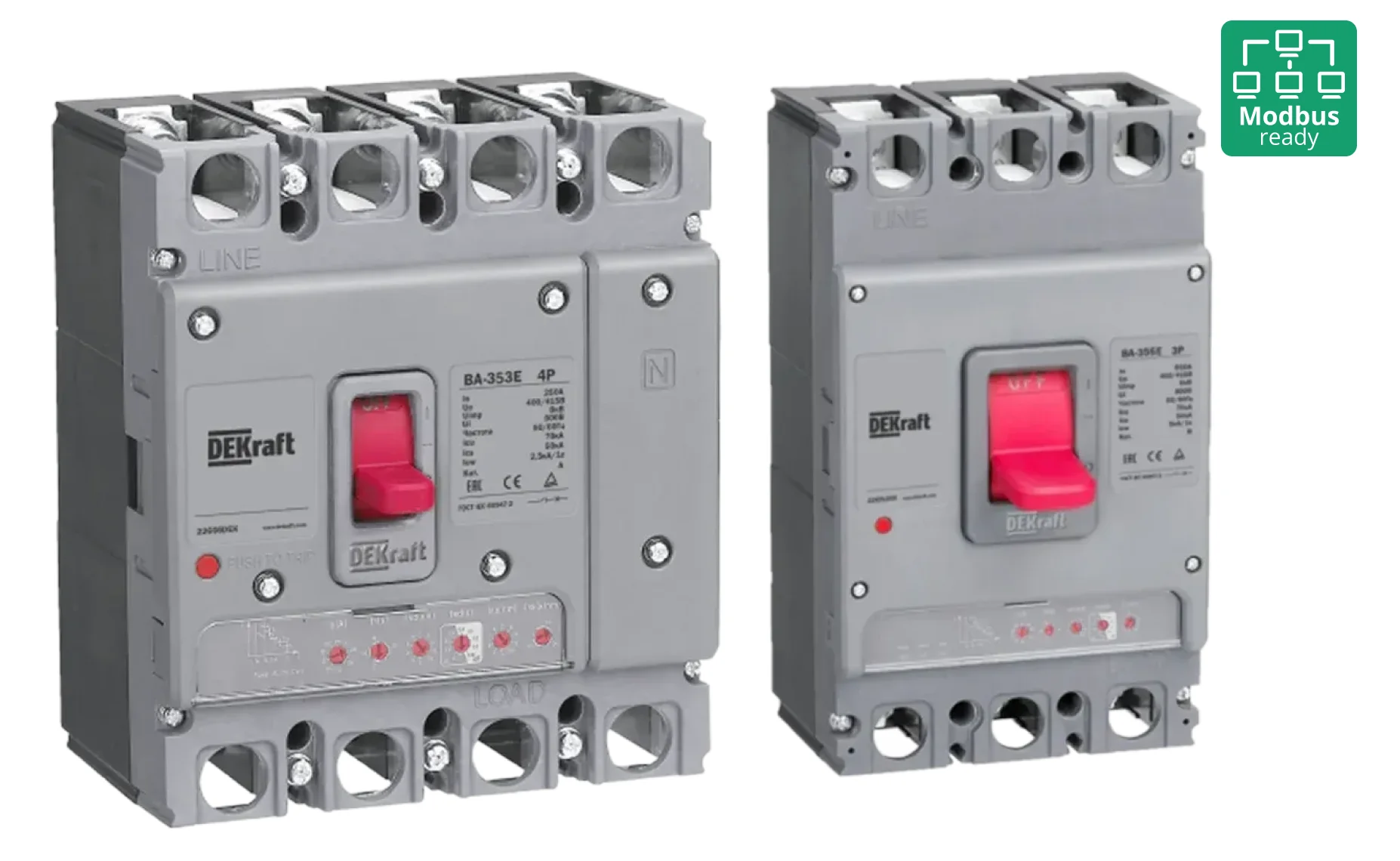

Автоматические выключатели в литом корпусе серии ВА-350Е
Автоматические выключатели в литом корпусе серии ВА-350Е предназначены для использования в силовых распределительных цепях переменного тока напряжением до 415 В для ввода и распределения электрической энергии, а также для защиты цепей оборудования от повреждения, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Автоматические выключатели серии ВА-350Е оснащены электронным расцепителем, который позволяет отрегулировать токовые и временные уставки срабатывания согласно расчетным параметрам электрической сети, а также требованиям селективности
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели в литом корпусе серии ВА-350Е применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ и других распределительных щитах) в качестве вводных или фидерных аппаратов защиты.
Преимущества
Серия ВА-350Е обладает предельной наибольшей отключающей способно- стью Icu = 70 кА
Функционал электронного расцепителя включает в себя полный набор регулировок токовых и временных уставок срабатывания
Новый запатентованный дизайн дугогасительной камеры позволяет быстро гасить дугу, тем самым увеличивая электрическую износостойкость выключателя
Удобная визуализация рабочего состояния автоматического выключателя «Ready», а также предупреждение аварийного срабатывания «Alarm»
Конструкция выключателя, позволяющая установливать аксессуары как в левый, так и в правый слот, и наличие сдвоенных аксессуаров позволяют установить в один аппарат три доп. функции
Выключатели, специально предназначенные для обеспечения селективности в условиях короткого замыкания относительно других устройств защиты от коротких замыканий
Для установки аксессуаров необходимо лишь снять фронтальную крышку, не выскрывая корпус выключателя, при этом токоведущие части полностью изолированы
Рабочие температуры -40 ~ +70oC раширяют сферу применения автоматических выключателей и позволяют их устанавливать в наиболее суровых климатических условиях
Технические характеристики
| Технические параметры | ВА-353Е | ВА-355Е | ВА-356Е | |
Номинальное напряжение Ue (В) | 400/415 | 400/415 | 400/415 | |
Номинальное напряжение изоляции Ui (В) | 800 | 800 | 800 | |
Номинальное импульсное выдерживаемое напряжение Uimp (В) | 8000 | 8000 | 8000 | |
Номинальная частота (Гц) | 50 | 50 | 50 | |
Номинальный ток корпуса (A) | 32,63,100,125,160, 250 | 400, 630 | 800 | |
Категория применения | А | В | В | |
Отключающая способность | Icu (кА) 400/415 В, 50 Гц | 70 | 70 | 70 |
Ics (кА) 400/415 В, 50 Гц | 50 | 50 | 50 | |
Icw (кА) 400/415 В, 50 Гц | 2,5 (1c) | 5, 8 (1c) | 10 (1c) | |
Механическая износостойкость (с техническим обслуживанием) | 10000 | 7000 | 5000 | |
Механическая износостойкость (без технического обслуживания) | 7000 | 4000 | 2500 | |
Электрическая износостойкость (АС 400/415 В) | 1000 | 1000 | 500 | |
Стандарт соответствия | ГОСТ IEC 60947.2 | |||
Диапазон рабочих температур, оС | От -40 до+70* | |||
Диапазон температур хранения, оС | От -40 до+70* | |||
Ремонтопригодность | Неремонтопригодный | |||
* - Если изделие используется при температуре +40 °C ~ +70 °C, обратитесь к таблице изменения номинальных характеристик в зависимости от температуры.
Схемы и графики

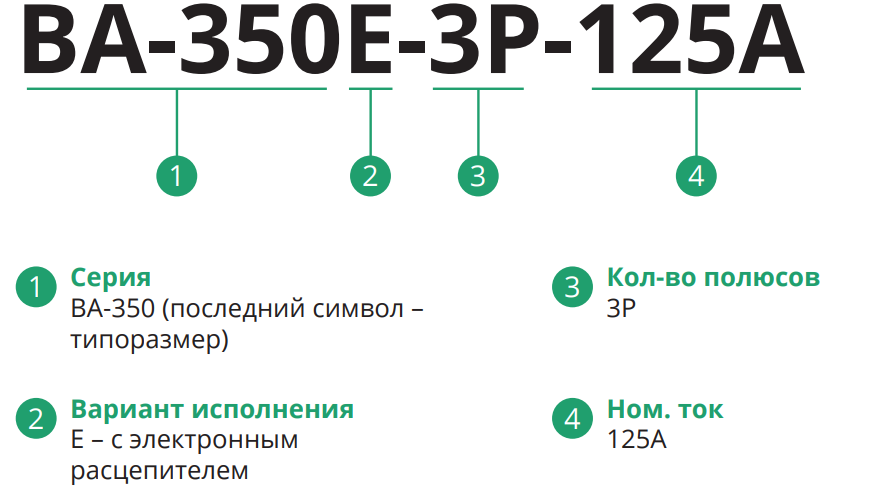

Структура условного обозначения
Полный ассортимент
|
Типоразмер |
Номинальный ток |
Количество полюсов |
Наименование |
Каталожный номер |
|
ВА-353Е
|
32 |
3Р |
ВА-353E-3P-32A |
22655DEK |
|
32 |
4Р |
ВА-353E-4P-32A |
22656DEK |
|
|
63 |
3Р |
ВА-353E-3P-63A |
22657DEK |
|
|
63 |
4Р |
ВА-353E-4P-63A |
22658DEK |
|
|
100 |
3Р |
ВА-353E-3P-100A |
22659DEK |
|
|
100 |
4Р |
ВА-353E-4P-100A |
22660DEK |
|
|
125 |
3Р |
ВА-353E-3P-125A |
22661DEK |
|
|
125 |
4Р |
ВА-353E-4P-125A |
22662DEK |
|
|
160 |
3Р |
ВА-353E-3P-160A |
22663DEK |
|
|
160 |
4Р |
ВА-353E-4P-160A |
22664DEK |
|
|
250 |
3Р |
ВА-353E-3P-250A |
22665DEK |
|
|
250 |
4Р |
ВА-353E-4P-250A |
22666DEK |
|
|
ВА-355Е
|
400 |
3Р |
ВА-355Е-3Р-400А |
22667DEK |
|
400 |
4Р |
ВА-355Е-4Р-400А |
22668DEK |
|
|
630 |
3Р |
ВА-355Е-3Р-630А |
22669DEK |
|
|
630 |
4Р |
ВА-355Е-4Р-630А |
22670DEK |
|
|
ВА 366Е
|
800 |
3Р |
ВА-356Е-3Р-800А |
22671DEK |
|
800 |
4Р |
ВА-356Е-4Р-800А |
22672DEK |
Аксессуары
| Тип аксессуара | Наименование | Номер модели |
МП-330Е

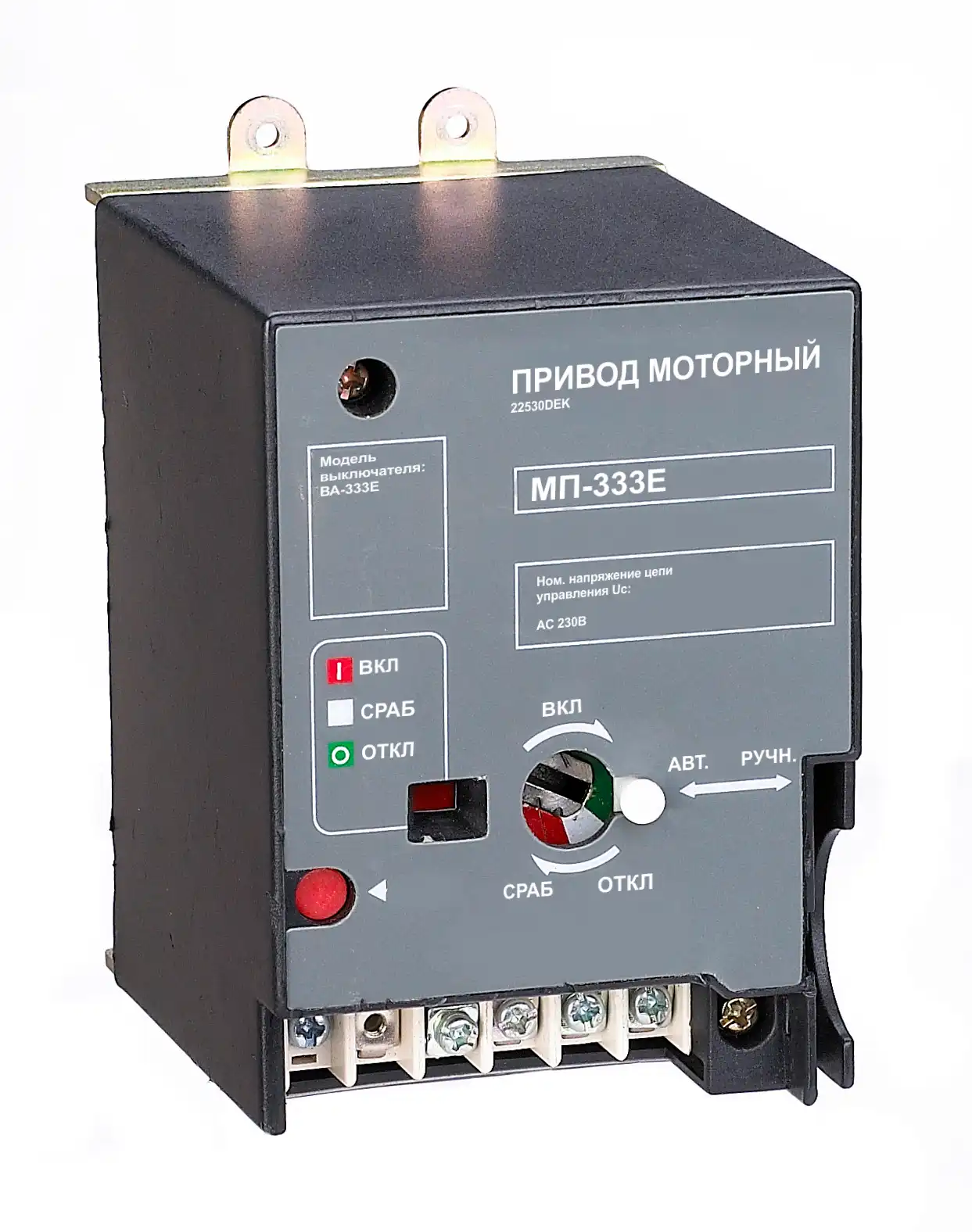

| Привод моторный AC 230В ВА-333E | 22530DEK |
| Привод моторный AC 230В ВА-335E | 22531DEK | |
| Привод моторный AC 230В ВА-336E | 22532DEK | |
ШВ-330Е

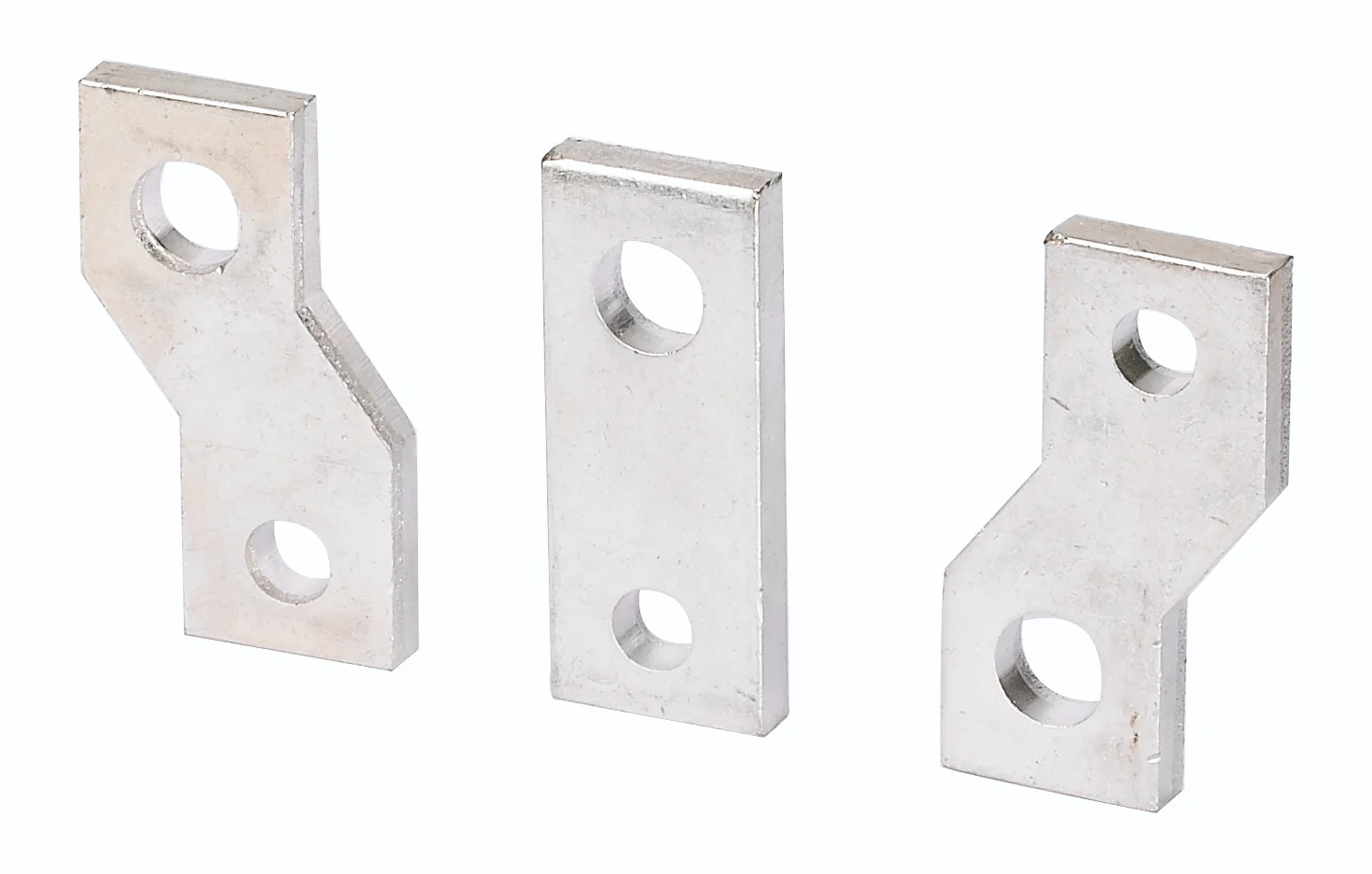

| Шины выносные компл. 3 шт. ВА-333E 3P | 22520DEK |
| Шины выносные компл. 4 шт. ВА-333E 4P | 22521DEK | |
| Шины выносные комп. 3 шт. ВА-335E 3P | 22522DEK | |
| Шины выносные комп. 4 шт. ВА-335E 4P | 22523DEK | |
| Шины выносные комп. 3 шт. ВА-336E 3P | 22524DEK | |
| Шины выносные комп. 4 шт. ВА-336E 4P | 22525DEK | |

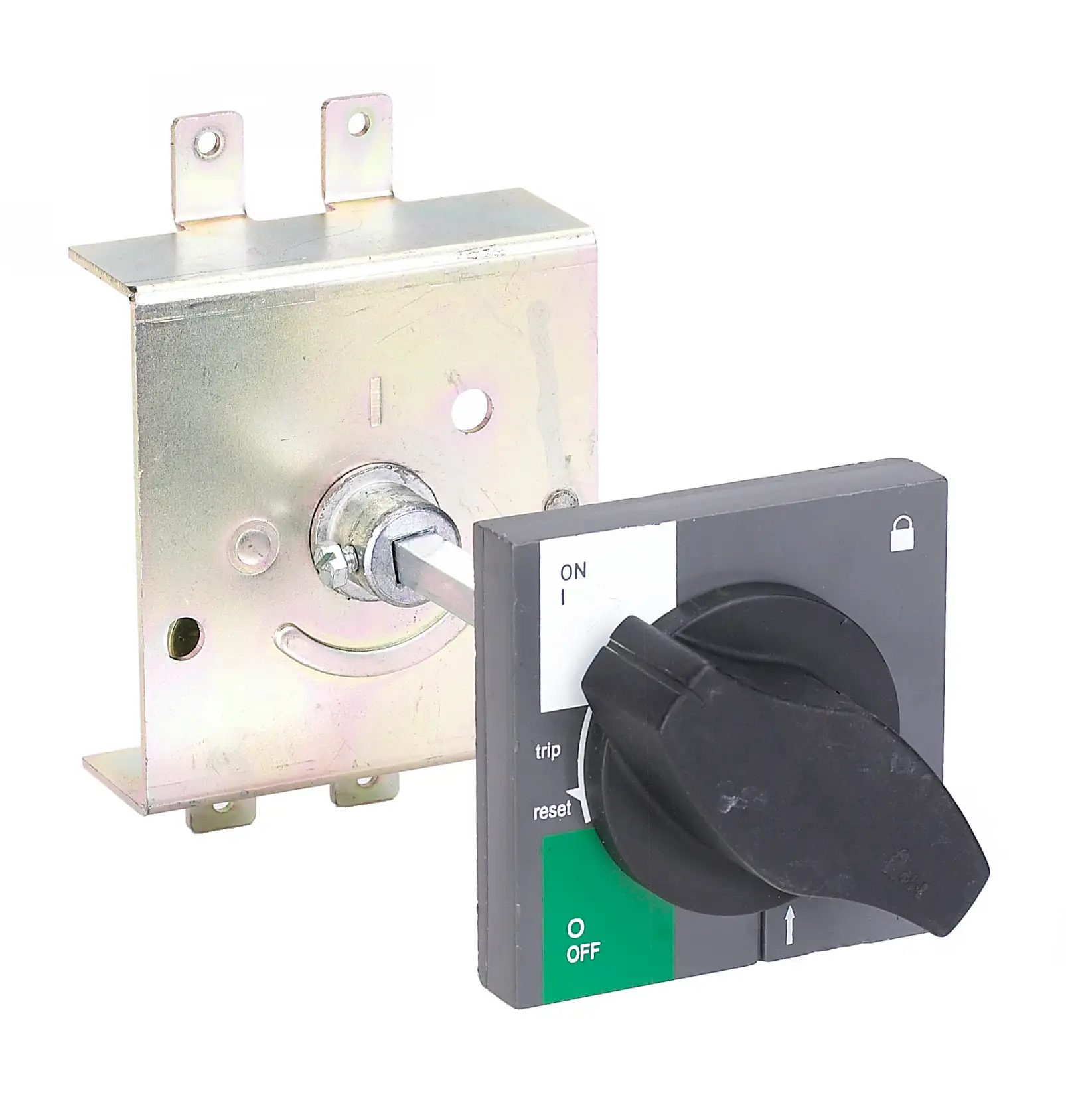

РП-350Е
| Ручка на дверь шкафа ВА-333E | 22533DEK |
| Ручка на дверь шкафа ВА-335E | 22534DEK | |
| Ручка на дверь шкафа ВА-336E | 22535DEK | |

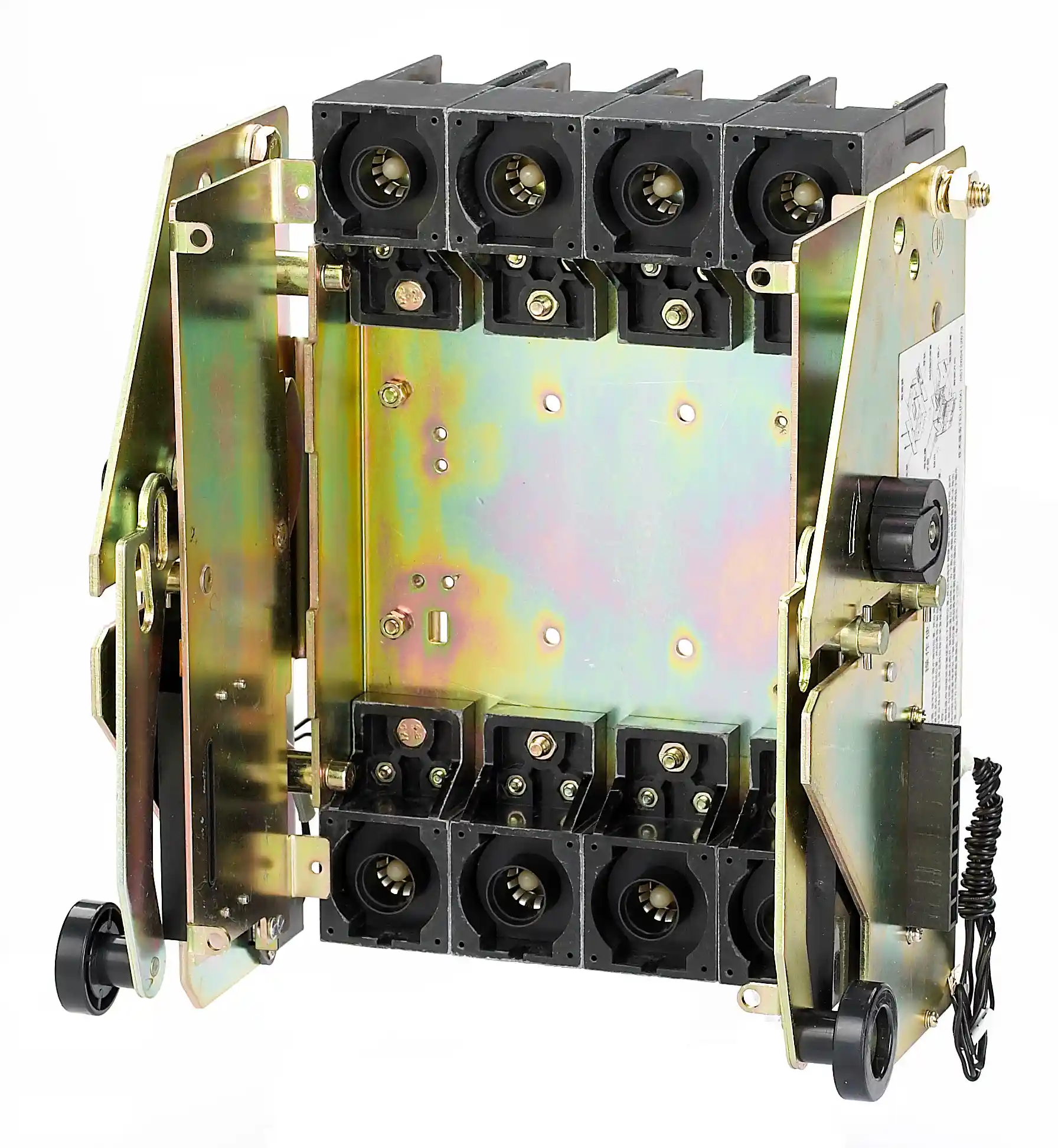

КА-330Е
| Корзина втычного типа фронт. подкл. ВА-333E 3P | 22536DEK |
| Корзина втычного типа фронт. подкл. ВА-333E 4P | 22537DEK | |
| Корзина втычного типа задн. подкл. ВА-333E 3P | 22538DEK | |
| Корзина втычного типа задн. подкл. ВА-333E 4P | 22539DEK | |
| Корзина втычного типа задн. подкл. ВА-335E 3P | 22540DEK | |
| Корзина втычного типа задн. подкл. ВА-335E 4P | 22541DEK | |
| Корзина втычного типа задн. подкл. ВА-336E 3P | 22542DEK | |
| Корзина втычного типа задн. подкл. ВА-336E 4P | 22543DEK | |
| Корзина выкатного типа ВА-335E 3P | 22544DEK | |
| Корзина выкатного типа ВА-335E 4P | 22545DEK | |
| Корзина выкатного типа задн. подкл. ВА-336E 3P | 22546DEK | |
| Корзина выкатного типа задн. подкл. ВА-336E 4P | 22547DEK | |

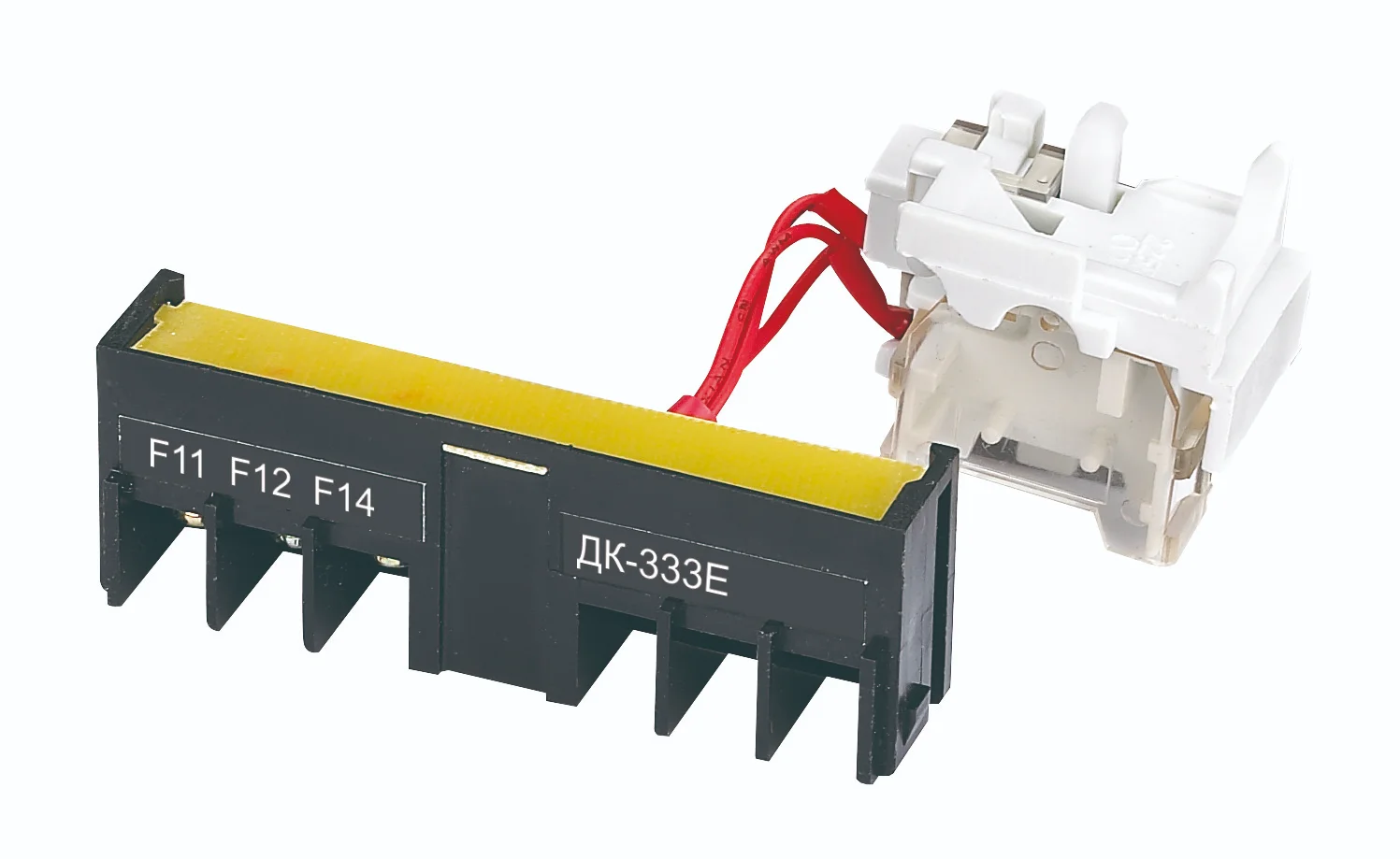

ДК-330Е
| Контакт дополнительный левый 1НО1НЗ ВА-333E | 22550DEK |
| Контакт дополнительный правый 1НО1НЗ ВА-333E 3P | 22551DEK | |
| Контакт дополнительный правый 1НО1НЗ ВА-333E 4P | 22552DEK | |
| Контакт дополнительный левый 1НО1НЗ ВА-335E | 22553DEK | |
| Контакт дополнительный правый 1НО1НЗ ВА-335E 3P | 22554DEK | |
| Контакт дополнительный правый 1НО1НЗ ВА-335E 4P | 22555DEK | |
| Контакт дополнительный левый 1НО1НЗ ВА-336E | 22556DEK | |
| Контакт дополнительный правый 1НО1НЗ ВА-336E 3P | 22557DEK | |
| Контакт дополнительный правый 1НО1НЗ ВА-336E 4P | 22558DEK | |
| Контакт дополнительный левый 2НО2НЗ ВА-333E | 22559DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-333E 3P | 22560DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-333E 4P | 22561DEK | |
| Контакт дополнительный левый 2НО2НЗ ВА-335E | 22562DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-335E 3P | 22563DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-335E 4P | 22564DEK | |
| Контакт дополнительный левый 2НО2НЗ ВА-336E | 22565DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-336E 3P | 22566DEK | |
| Контакт дополнительный правый 2НО2НЗ ВА-336E 4P | 22567DEK | |

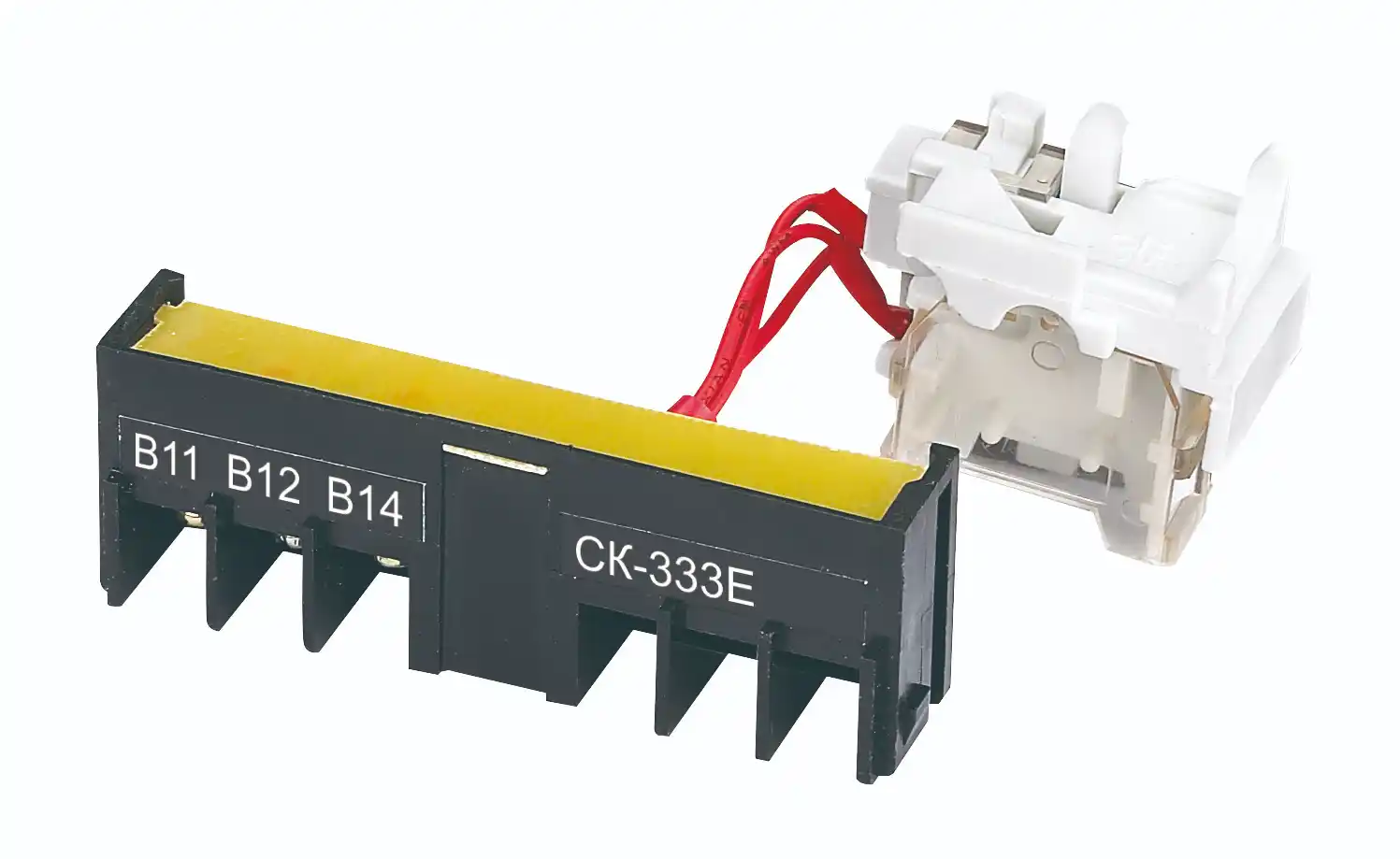

СК-330Е
| Контакт сигнальный левый ВА-333E | 22568DEK |
| Контакт сигнальный правый ВА-333E 3P | 22569DEK | |
| Контакт сигнальный правый ВА-333E 4P | 22570DEK | |
| Контакт сигнальный левый ВА-335E | 22571DEK | |
| Контакт сигнальный правый ВА-335E 3P | 22572DEK | |
| Контакт сигнальный правый ВА-335E 4P | 22573DEK | |
| Контакт сигнальный левый ВА-336E | 22574DEK | |
| Контакт сигнальный правый ВА-336E 3P | 22575DEK | |
| Контакт сигнальный правый ВА-336E 4P | 22576DEK | |
ДК-СК-330Е
| Контакт дополнительный и сигнальный левый ВА-333E | 22577DEK |
| Контакт дополнительный и сигнальный правый ВА-333E 3P | 22578DEK | |
| Контакт дополнительный и сигнальный правый ВА-333E 4P | 22579DEK | |
| Контакт дополнительный и сигнальный левый ВА-335E | 22580DEK | |
| Контакт дополнительный и сигнальный правый ВА-335E 3P | 22581DEK | |
| Контакт дополнительный и сигнальный правый ВА-335E 4P | 22582DEK | |
| Контакт дополнительный и сигнальный левый ВА-336E | 22583DEK | |
| Контакт дополнительный и сигнальный правый ВА-336E 3P | 22584DEK | |
| Контакт дополнительный и сигнальный правый ВА-336E 4P | 22585DEK | |
РН-330Е

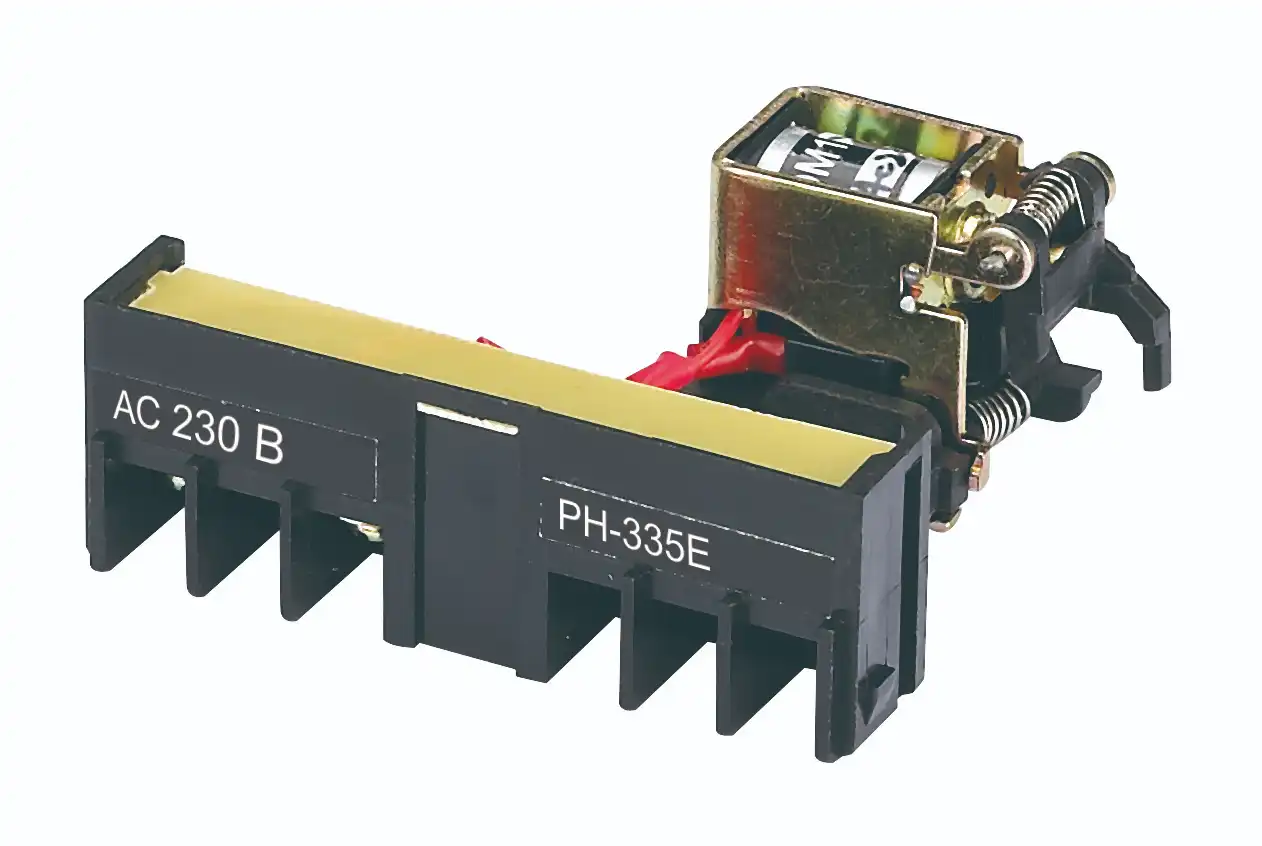

| Расцепитель независимый правый AC 230В ВА-333E 3P | 22586DEK |
| Расцепитель независимый правый AC 230В ВА-333E 4P | 22587DEK | |
| Расцепитель независимый правый AC 400В ВА-333E 3P | 22588DEK | |
| Расцепитель независимый правый AC 400В ВА-333E 4P | 22589DEK | |
| Расцепитель независимый правый AC 230В ВА-335E 3P | 22590DEK | |
| Расцепитель независимый правый AC 230В ВА-335E 4P | 22591DEK | |
| Расцепитель независимый правый AC 400В ВА-335E 3P | 22592DEK | |
| Расцепитель независимый правый AC 400В ВА-335E 4P | 22593DEK | |
| Расцепитель независимый правый AC 230В ВА-336E 3P | 22594DEK | |
| Расцепитель независимый правый AC 230В ВА-336E 4P | 22595DEK | |
| Расцепитель независимый правый AC 400В ВА-336E 3P | 22596DEK | |
| Расцепитель независимый правый AC 400В ВА-336E 4P | 22597DEK | |

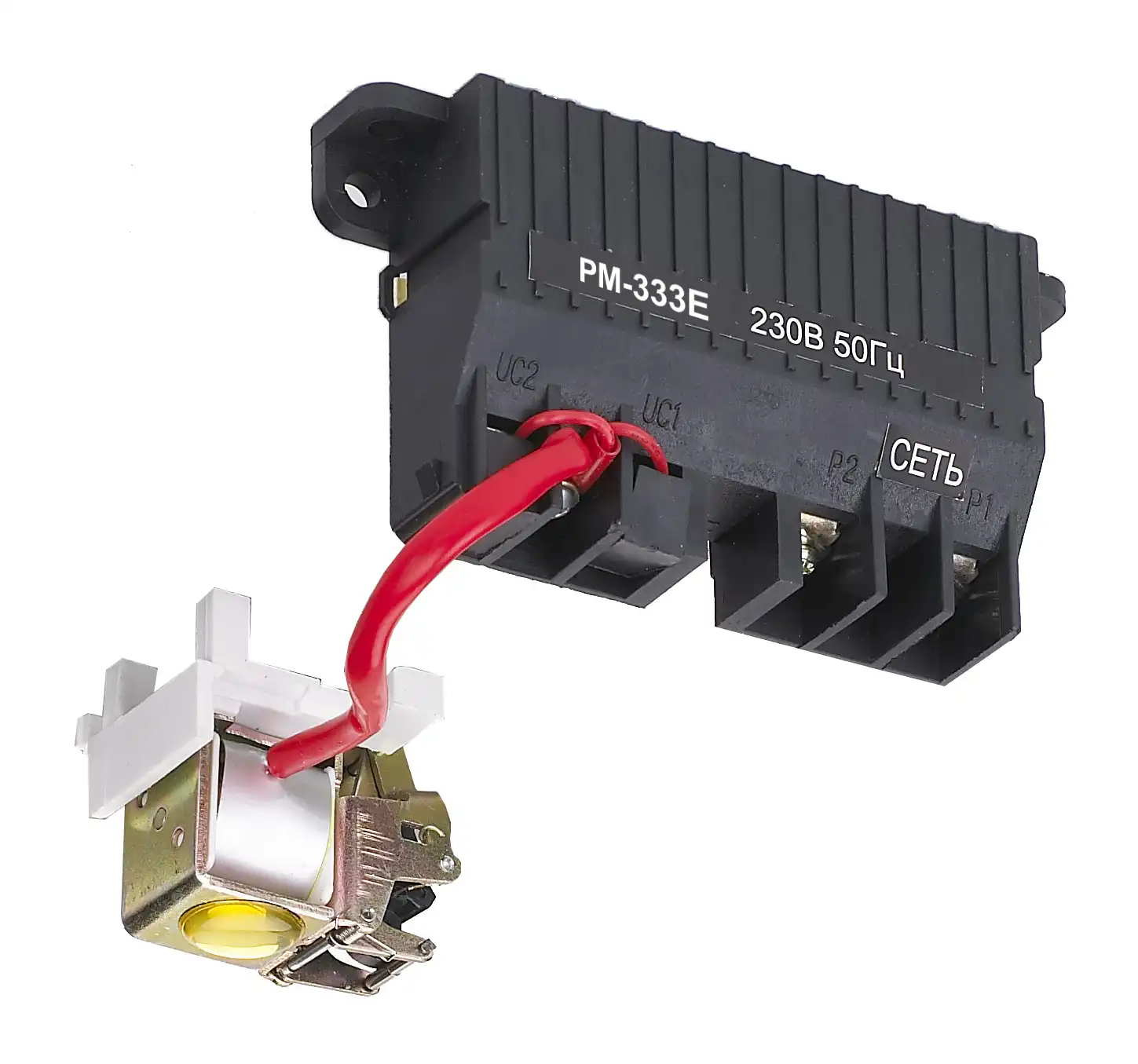

РМ-330Е
| Расцепитель мин. напряжения левый AC 230В ВА-333E | 22598DEK |
| Расцепитель мин. напряжения левый AC 400В ВА-333E | 22599DEK | |
| Расцепитель мин. напряжения левый AC 230В ВА-335E | 22600DEK | |
| Расцепитель мин. напряжения левый AC 400В ВА-335E | 22601DEK | |
| Расцепитель мин. напряжения левый AC 230В ВА-336E | 22602DEK | |
| Расцепитель мин. напряжения левый AC 400В ВА-336E | 22603DEK |
