Автоматические выключатели в литом корпусе серии ВА-330А
Серия ВА-330А специально разработана для профессионального применения. Данные аппараты применяются в сетях напряжением до 400 В и 50 Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели в литом корпусе серии ВА-330А, устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах.
Преимущества
Автоматический выключатель серии ВА-330А с регулируемым термомагнитным расцепителем. Возможность регулировки токов срабатывания по перегрузке и токам короткого замыкания
Повышенная устойчивость к токам короткого замыкания автоматических выключателей ВА-330А варьируется от 25 до 50 кА. Это больше, чем у других автоматов аналогичного класса
Более компактный размер — на 10-15% меньше по сравнению со многими аналогами экономит место в распределительном щите
Четкая маркировка основных параметров на передней панели позволяет избежать долгого ознакомления с инструкцией — все основные параметры аппарата вынесены на переднюю панель
Усовершенствованные зажимные болты обеспечивают более высокую культуру монтажа и надежность соединения

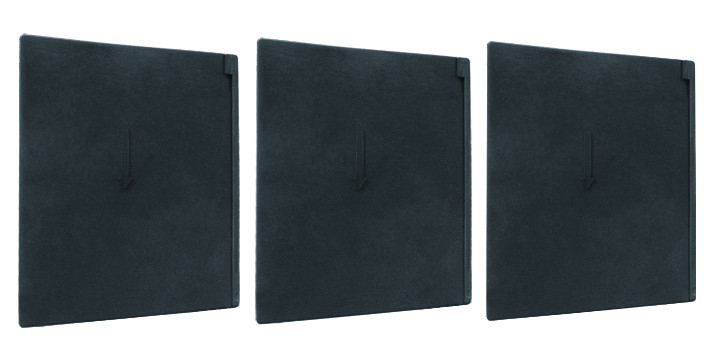

Межфазные перегородки входят в комплект поставки вместе с другим крепежом. Они выполнены из изолирующего материала, а их гибкость позволяет в условиях дефицита пространства более свободно подводить проводники к клеммным зажимам без риска их соприкосновения друг с другом
Технические характеристики
Параметр / Типоразмер аппарата | ВА-332А | ВА-333А | ВА-335А До 400 А | ВА-335А От 500 А | |
Число полюсов | 3P/4Р | ||||
Частота сети переменного тока, Гц | 50 | ||||
Номинальное рабочее напряжение Un, В | 400/415 | ||||
Номинальное напряжение изоляции Ui, В | 800 | ||||
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | ||||
Ряд номинальных токов расцепителя In, А | 25/32/40/50 | 63/80/100/125/160 | 140/160/200/250 | 250/320/400 | 500/630 |
Номинальная предельная наибольшая отключающая способность Icu, кА | 35 | 35 | 50 | 50 | |
Номинальная рабочая наибольшая отключающая способность Ics, кА | 35 | 35 | 50 | 50 | |
Механическая износостойкость: — механических циклов, не менее | 8500 | 7000 | 4000 | 4000 | |
Коммутационная износостойкость: — электрических циклов, не менее | 1500 | 1000 | 1000 | 1000 | |
Сечение подключаемого провода, мм2 | 1,5-70 | 95-120 | 120-240 | 240-2x185 | |
Усилие затяжки зажимных болтов, Н·м | 9,5-10,5 | 9,5-10,5 | 19,5-20,5 | 19,5-20,5 | |
Тип болтов | M8 | M8 | M10 | M10 | |
Регулировки расцепителя | тепловой | тепловой, электромагнитный | |||
Категория применения | A | ||||
Диапазон рабочей температуры, °C | От -40 до +60 | ||||
Диапазон температуры хранения, °C | От -40 до +70 | ||||
Степень пыле- и влагозащищенности | IP20 | ||||
Коэффициент влияния температуры окружающей среды на изменение установки теплового расцепителя
| Габ. размер | Температура окружающей среды,℃ | |||||||||||||||||||
| -35 | -30 | -25 | -20 | -15 | -10 | -5 | 0 | +5 | +10 | +15 | +20 | +25 | +30 | +35 | +40 | +45 | +50 | +55 | +60 | |
| ВА-332А | 1.35 | 1.34 | 1.32 | 1.3 | 1.25 | 1.22 | 1.2 | 1.15 | 1.13 | 1.11 | 1.09 | 1.07 | 1.05 | 1.03 | 1.02 | 1 | 0.96 | 0.89 | 0.83 | 0.75 |
| ВА-333А | 1.45 | 1.4 | 1.35 | 1.3 | 1.25 | 1.2 | 1.18 | 1.15 | 1.13 | 1.11 | 1.09 | 1.07 | 1.05 | 1.03 | 1.02 | 1 | 0.92 | 0.85 | 0.79 | 0.71 |
| ВА-335А | 1.65 | 1.6 | 1.55 | 1.44 | 1.42 | 1.4 | 1.35 | 1.3 | 1.23 | 1.18 | 1.13 | 1.09 | 1.06 | 1.04 | 1.02 | 1 | 0.94 | 0.87 | 0.81 | 0.73 |
Схемы и графики

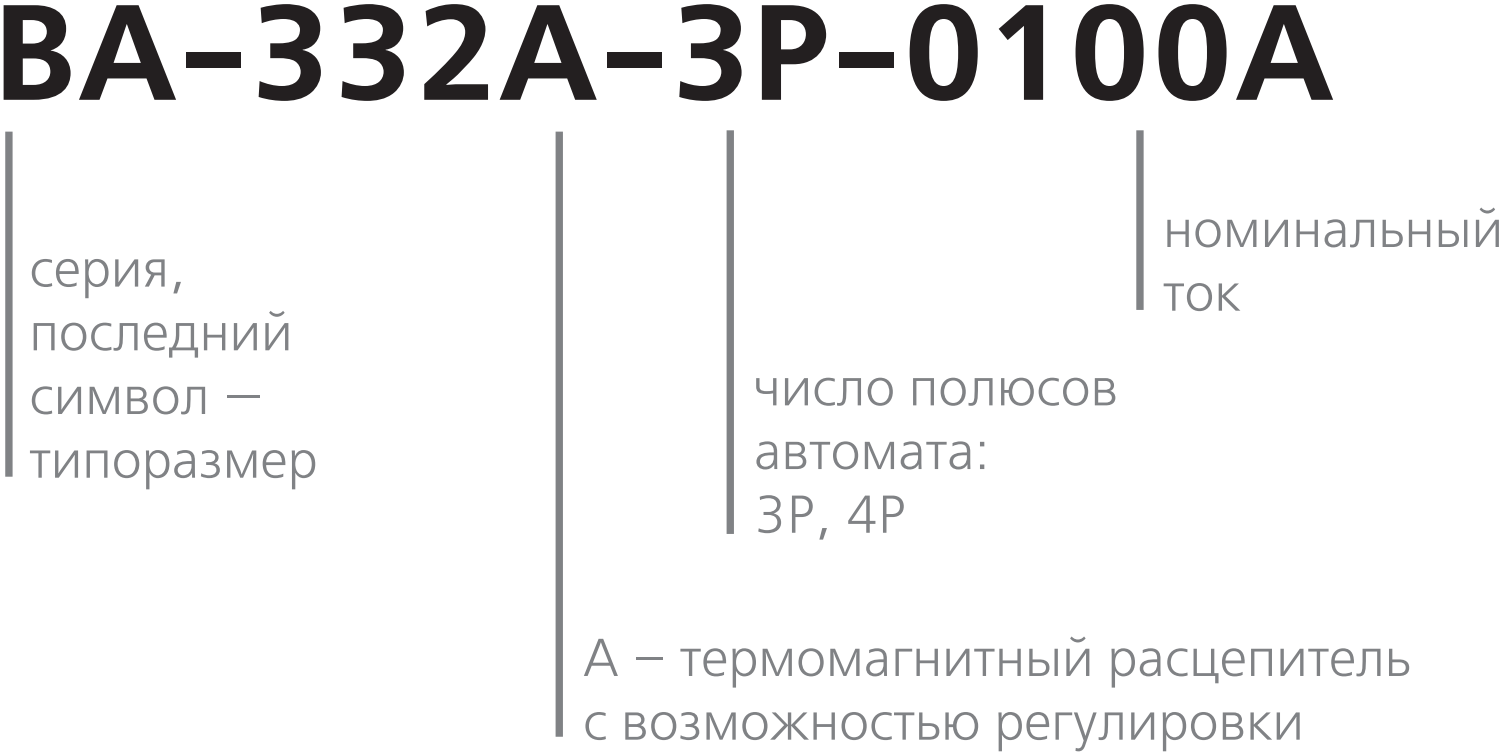

Структура условного обозначения
Полный ассортимент
Внешний вид | Количество полюсов | Номинальный ток, А | Модель | Артикул |
| 3 | 25 | ВА-332А - 3P - 25A - 35кА | |
3 | 32 | ВА-332А - 3P - 32A - 35кА | ||
3 | 40 | ВА-332А - 3P - 40A - 35кА | ||
3 | 50 | ВА-332А - 3P - 50A - 35кА | ||
3 | 63 | ВА-332А - 3P - 63A - 35кА | ||
3 | 80 | ВА-332А - 3P - 80A - 35кА | ||
3 | 100 | ВА-332А - 3P - 100A - 35кА | ||
3 | 125 | ВА-332А - 3P - 125A - 35кА | ||
3 | 140 | ВА-332А - 3P - 140A - 35кА | ||
3 | 160 | ВА-332А - 3P - 160A - 35кА | ||
| 4 | 25 | ВА-332А - 4P - 25A - 35кА | |
4 | 32 | ВА-332А - 4P - 32A - 35кА | ||
4 | 40 | ВА-332А - 4P - 40A - 35кА | ||
4 | 50 | ВА-332А - 4P - 50A - 35кА | ||
4 | 63 | ВА-332А - 4P - 63A - 35кА | ||
4 | 80 | ВА-332А - 4P - 80A - 35кА | ||
4 | 100 | ВА-332А - 4P - 100A - 35кА | ||
4 | 125 | ВА-332А - 4P - 125A - 35кА | ||
4 | 140 | ВА-332А - 4P - 140A - 35кА | ||
4 | 160 | ВА-332А - 4P - 160A - 35кА | ||
| 3 | 140 | ВА-333А - 3P - 140A - 35кА | |
3 | 160 | ВА-333А - 3P - 160A - 35кА | ||
3 | 200 | ВА-333А - 3P - 200A - 35кА | ||
3 | 250 | ВА-333А - 3P - 250A - 35кА | ||
| 4 | 140 | ВА-333А - 4P - 140A - 35кА | |
4 | 160 | ВА-333А - 4P - 160A - 35кА | ||
4 | 200 | ВА-333А - 4P - 200A - 35кА | ||
4 | 250 | ВА-333А - 4P - 250A - 35кА | ||
| 3 | 250 | ВА-335А - 3P - 250A - 50кА | |
3 | 320 | ВА-335А - 3P - 320A - 50кА | ||
3 | 400 | ВА-335А - 3P - 400A - 50кА | ||
3 | 500 | ВА-335А - 3P - 500A - 50кА | ||
3 | 630 | ВА-335А - 3P - 630A - 50кА | ||
| 4 | 250 | ВА-335А - 4P - 250A - 50кА | |
4 | 320 | ВА-335А - 4P - 320A - 50кА | ||
4 | 400 | ВА-335А - 4P - 400A - 50кА | ||
4 | 500 | ВА-335А - 4P - 500A - 50кА | ||
4 | 630 | ВА-335А - 4P - 630A - 50кА |
Аксессуары
| Аксессуар | Питающее напряжение | Тип установки | ВА-332А | ВА-333А | ВА-335А | |||||
| 25, 32, 40, 50, 63, 80, 100, 125, 160А | 140, 160, 200, 250А | 250, 320, 400А | 500, 630А | |||||||
| 3P | 4P | 3P | 4P | 3P | 4P | 3P | 4P | |||
| Контакт состояния ДК-330А 1НО1НЗ | Левый | 28164DEK | 28183DEK | 28224DEK | ||||||
| Контакт состояния ДК-330А 2НО2НЗ | Левый | 28165DEK | 28184DEK | 28225DEK | ||||||
| Контакт аварийный СК-330А | Левый | 28166DEK | 28185DEK | 28226DEK | ||||||
| Контакт состояния + аварийный ДК-СК-330А | Левый | 28167DEK | 28186DEK | 28227DEK | ||||||
| Независимый расцепитель РН-330А | 230В AC | Правый | 28160DEK | 28179DEK | 28220DEK | |||||
| 400В AC | Правый | 28161DEK | 28180DEK | 28221DEK | ||||||
| Расцепитель минимального напряжения РМ-330А | 230В AC | Правый | 28162DEK | 28181DEK | 28222DEK | |||||
| 400В AC | Правый | 28163DEK | 28182DEK | 28223DEK | ||||||
| Выносная рукоятка РП-330А | 28168DEK | 28188DEK | 28229DEK | |||||||
| Моторный привод МП-330А | 230В AC | 28178DEK | 28187DEK | 28228DEK | ||||||
| Втычная корзина КА-330А-P | Переднее присоединение | 28169DEK | 28170DEK | 28189DEK | 28190DEK | 28230DEK | 28231DEK | 28230DEK | 28231DEK | |
| Заднее присоединение | 28171DEK | 28172DEK | 28191DEK | 28192DEK | 28232DEK | 28233DEK | 28232DEK | 28233DEK | ||
| Выкатная корзина КА-330А-D | Переднее/заднее присоединение | - | - | 28212DEK | 28213DEK | 28234DEK | 28235DEK | |||
| Шины выносные ШВ-330А | 28173DEK | 28174DEK | 28193DEK | 28194DEK | 28236DEK | 28237DEK | 28236DEK | 28237DEK | ||
| Клеммная крышка КК-330А | 28177DEK | - | 28197DEK | - | 28240DEK | 28241DEK | 28240DEK | 28241DEK | ||
| Межфазные перегородки МФ-330А | 28175DEK | 28176DEK | 28195DEK | 28196DEK | 28238DEK | 28239DEK | 28238DEK | 28239DEK | ||
Тип выключателя | Фото | Описание | Артикул |
ВА-332А |  | Расцепитель независимый правый AC220В РН-332 | |
Расцепитель независимый правый AC380В РН-332 | |||
 | Расцепитель минимального напряжения правый AC220В РМ-332 | ||
Расцепитель минимального напряжения правый AC380В РМ-332 | |||
 | Конт. дополнительный 1НО1НЗ левый ДК-332 | ||
Конт. дополнительный 2НО2НЗ левый ДК-332 | |||
 | Конт. сигн. левый СК-332 | ||
 | Конт. дополнительный сигн. левый ДК-СК-332 | ||

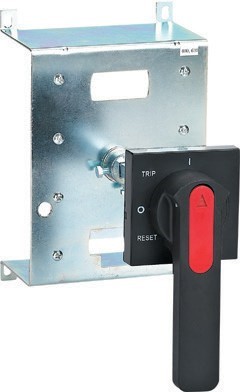

 | Ручка на дверь шкафа РП-332 | ||
 | Корзина втычного фронт. подкл. для 3P КА-332 | ||
Корзина втычного фронт. подкл. для 4P КА-332 | |||
Корзина втычного задн. подкл. для 3P КА-332 | |||
Корзина втычного задн. подкл. для 4P КА-332 | |||
 | Шины выносные для ВА-332 комп. 3 шт. 3P ШВ-332 | ||
Шины выносные для ВА-332 комп. 4 шт. 4P ШВ-332 | |||
 | Межфазные перегородки комп. 2 шт. 3P МФ-332 | ||
Межфазные перегородки комп. 3 шт. 4P МФ-332 | |||
 | Крышка клеммника 3Р КК-332 | ||
 | Привод моторный МП-332 | ||

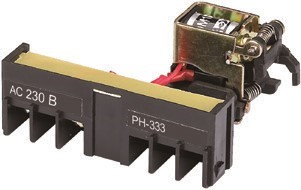

ВА-333А |  | Расцепитель независимый правый AC220В РН-333 | |
Расцепитель независимый правый AC380В РН-333 | |||
 | Расцепитель минимального напряжения правый AC220В РМ-333 | ||
Расцепитель минимального напряжения правый AC380В РМ-333 | |||
 | Конт. дополнительный 1НО1НЗ левый ДК-333 | ||
Конт. дополнительный 2НО2НЗ левый ДК-333 | |||
 | Конт. сигн. левый СК-333 | ||
 | Конт. дополнительный сигн. левый ДК-СК-333 | ||
 | Привод моторный МП-333 | ||
 | Ручка на дверь шкафа РП-333 | ||
 | Корзина втычного фронт. подкл. для 3P КА-333 | ||
Корзина втычного фронт. подкл. для 4P КА-333 | |||
Корзина втычного задн. подкл. для 3P КА-333 | |||
Корзина втычного задн. подкл. для 4P КА-333 | |||
 | Шины выносные для ВА-333 комп. 3 шт. 3P ШВ-333 | ||
Шины выносные для ВА-333 комп. 4 шт. 4P ШВ-333 | |||
 | Межфазные перегородки комп. 2 шт.3P МФ-333 | ||
Межфазные перегородки комп. 3 шт.4P МФ-333 | |||
 | Крышка клеммника 3Р КК-333 | ||
ВА-335А |  | Корзина выкатного типа 3Р КА-335 250-400A | |
Корзина выкатного типа 4Р КА-335 250-400A | |||
 | Расцепитель независимый правый AC220В РН-335 | ||
Расцепитель независимый правый AC380В РН-335 | |||
 | Расцепитель минимального напряжения правый AC220В РМ-335 | ||
Расцепитель минимального напряжения правый AC380В РМ-335 | |||
 | Конт. дополнительный 1НО1НЗ левый ДК-335 | ||
Конт. дополнительный 2НО2НЗ левый ДК-335 | |||
 | Конт. сигн. левый СК-335 | ||
 | Конт. дополнительный сигн. левый ДК-СК-335 | ||
 | Привод моторный МП-335 | ||
 | Ручка на дверь шкафа РП-335 | ||
 | Корзина втычного фронт. подкл. для 3P КА-335 | ||
Корзина втычного фронт. подкл. для 4P КА-335 | |||
Корзина втычного задн. подкл. для 3P КА-335 | |||
Корзина втычного задн. подкл. для 4P КА-335 | |||
 | Корзина выкатного типа 3Р КА-335 500-630A | ||
Корзина выкатного типа 4Р КА-335 500-630A | |||
 | Шины выносные для ВА-335 комп. 3 шт. 3P ШВ-335 | ||
Шины выносные для ВА-335 комп. 4 шт. 4P ШВ-335 | |||
 | Межфазные перегородки комп. 2 шт.3P МФ-335 | ||
Межфазные перегородки комп. 3 шт.4P МФ-335 | |||
 | Крышка клеммника 3Р КК-335 | ||
Крышка клеммника 4Р КК-335 |
