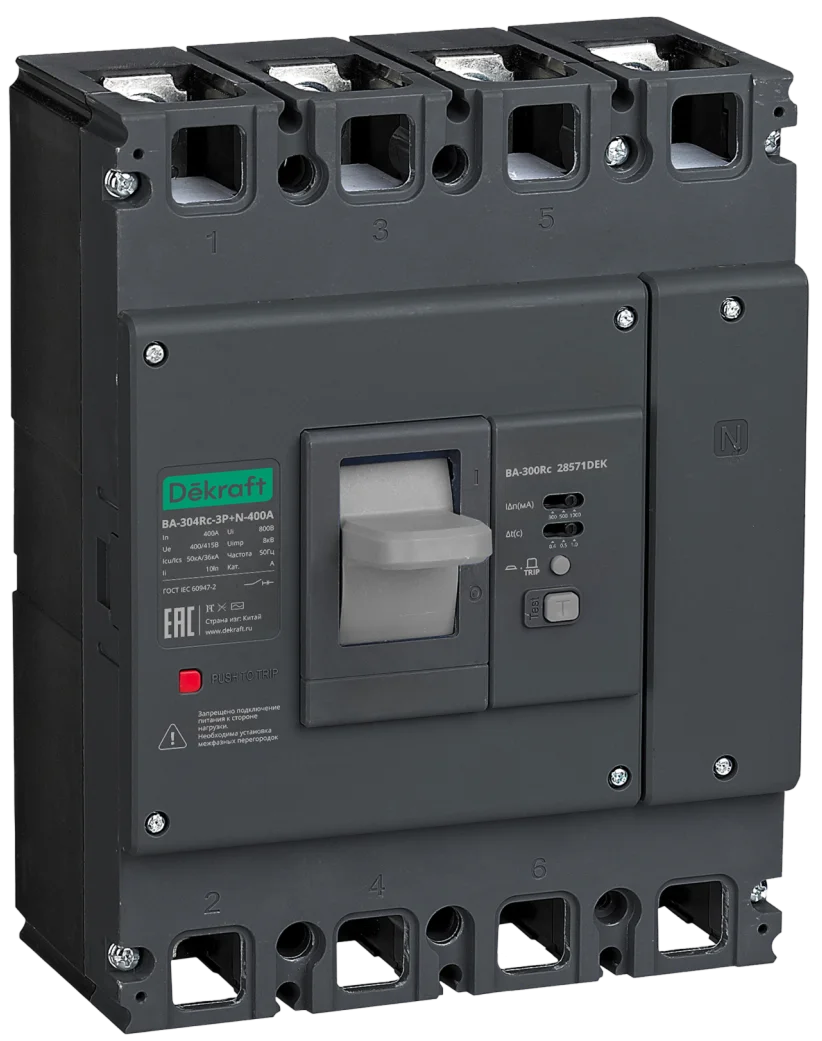

Автоматические выключатели в литом корпусе серий ВА-300Rc
Автоматические выключатели в литом корпусе серии ВА-300Rc предназначены для использования в силовых распределительных цепях переменного тока. Данные аппараты применяются в сетях напряжением до 400/415 В и 50Гц для распределения электрической энергии, а также для защиты цепей и оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания, для защиты людей от поражения током, а также для противопожарной защиты.
Автоматические выключатели серии ВА-300Rc оснащены нерегулируемым термомагнитным расцепителем, который позволяет отрегулировать ток и время срабатывания по дифференциальной защите при выборе аппаратов с селективной защитой.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Выключатели автоматические серии ВА-300Rc устанавливаются в ГРЩ, ячейки ВРУ и ШР в качестве вводных и распределительных аппаратов:
- в жилищное и коммерческое строительство, для защиты отдельных ответвлений (розеточных групп, освещения около домовых территорий, помещений с повышенной влажностью);
- для промышленных объектов, для защиты отдельных станков и агрегатов, для защиты цепей управления, где есть риск утечки, для цепи освещения цехов в условиях повышенной влажности или запыленности;
- в общественные здания (медицинские, образовательные учреждения и т.д.)
Преимущества
Эффективное гашение дуги
Новый запатентованный дизайн дугогасительной камеры позволяет быстро гасить дугу и увеличивает электрическую износостойкость выключателя
Высокая производительность автоматических выключателей
Серия ВА-300Rc обладает предельной наибольшей отключающей способностью Icu = 70 кА
Три дополнительные функции в один аппарат
Конструкция выключателя, позволяющая установливать аксессуары как в левый, так и в правый слот, и наличие сдвоенных аксессуаров позволяют установить в один аппарат три доп. функции
Регулировка дифференциальной защиты
Возможна как по току, так и по времени ( при выборе соответствующей модели аппарата)
Безопасность и удобство установки аксессуаров
Для установки аксессуаров необходимо лишь снять фронтальную крышку, не выскрывая корпус выключателя, при этом токоведущие части полностью изолированы
Кнопка Тest
позволяющая проверить механическую работоспособность аппарата
Широкий набор аксессуаров
В ассортименте представлен не набор аксессуаров, предназначенный как для типовых так и не стандартных проектов
Расширенный температурный режим
Рабочие температуры -40 ~ +70oC раширяют сферу применения автоматических выключателей и позволяют их устанавливать в наиболее суровых климатических условиях
Технические характеристики
| Тип | ВА-302Rc | ВА-303Rc | ВА-304Rc | ВА-306Rc |
| Число полюсов | 3P/3P+N | |||
| Частота сети переменного тока, Гц | 50 | |||
| Номинальное рабочее напряжение Ue, В | 400/415 | |||
| Номинальное напряжение изоляции Ui, В | 800 | |||
| Номинальное импульсное выдерживаемое напряжение Uimp, кВ | 8 | |||
| Ряд номинальных токов расцепителя In, А | 16/20/25/32/ 40/50/63/80/ 100/125 |
100/125/160/ 200/250 |
250/315/400 | 400/500/630/ 800 |
| Номинальная предельная наибольшая отключающая способность Icu, кА * | 50 | 50 | 70 | 70 |
| Номинальная рабочая наибольшая отключающая способность Ics, кА * | 36 | 36 | 50 | 50 |
| Механическая износостойкость (циклов, не менее) | 20000 | 20000 | 10000 | 2500 |
| Коммутационная износостойкость (циклов, не менее) | 10000 | 10000 | 5000 | 1250 |
| Сечение подключаемого провода, мм2 | 2,5-50 | 35-120 | 120-240 | 150х2-240х2 |
| Усилие затяжки зажимных винтов, Нм | 7-Oct | 7-Oct | Nov-14 | 15-19 |
| Тип болтов | M8 | M8 | M10 | M12 |
| Диапазон рабочих температур, °C | от -40 до +60 | |||
| Диапазон температуры хранения, °C | от -40 до +70 | |||
| Степень пыле- и влагозащищенности | IP20 | |||
* - Если изделие используется при температуре +40 °C ~ +70 °C, обратитесь к таблице изменения номинальных характеристик в зависимости от температуры (см. технический раздел).
Схемы и графики

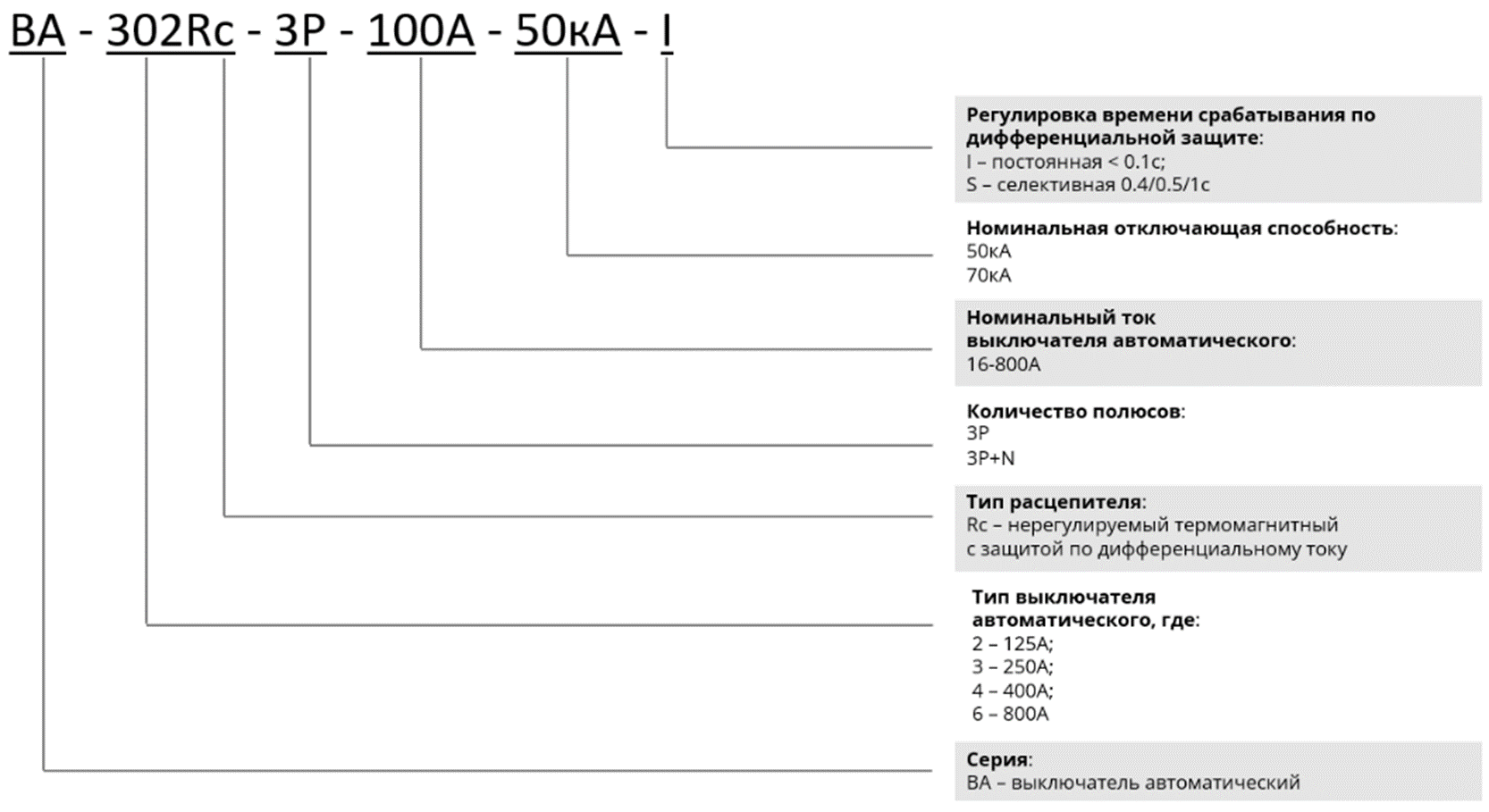

Структура условного обозначения
Полный ассортимент
| Фото | Количество полюсов | Номинальный ток, А | Ток дифференциальной защиты, мА | Время срабатывания дифференциальной защиты, с | Наименование | Артикул |
 |
3Р | 16 | 30/100/300 | <0,1 | ВА-302Rc-3P-16А-50кА-I | 28500DEK |
| 20 | 30/100/300 | <0,1 | ВА-302Rc-3P-20А-50кА-I | 28501DEK | ||
| 25 | 30/100/300 | <0,1 | ВА-302Rc-3P-25А-50кА-I | 28502DEK | ||
| 32 | 30/100/300 | <0,1 | ВА-302Rc-3P-32А-50кА-I | 28503DEK | ||
| 40 | 30/100/300 | <0,1 | ВА-302Rc-3P-40А-50кА-I | 28504DEK | ||
| 50 | 30/100/300 | <0,1 | ВА-302Rc-3P-50А-50кА-I | 28505DEK | ||
| 63 | 30/100/300 | <0,1 | ВА-302Rc-3P-63А-50кА-I | 28506DEK | ||
| 80 | 30/100/300 | <0,1 | ВА-302Rc-3P-80А-50кА-I | 28507DEK | ||
| 100 | 30/100/300 | <0,1 | ВА-302Rc-3P-100А-50кА-I | 28508DEK | ||
| 125 | 30/100/300 | <0,1 | ВА-302Rc-3P-125А-50кА-I | 28509DEK | ||
 |
16 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-16А-50кА-S | 28510DEK | |
| 20 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-20А-50кА-S | 28511DEK | ||
| 25 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-25А-50кА-S | 28512DEK | ||
| 32 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-32А-50кА-S | 28513DEK | ||
| 40 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-40А-50кА-S | 28514DEK | ||
| 50 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-50А-50кА-S | 28515DEK | ||
| 63 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-63А-50кА-S | 28516DEK | ||
| 80 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-80А-50кА-S | 28517DEK | ||
| 100 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-100А-50кА-S | 28518DEK | ||
| 125 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P-125А-50кА-S | 28519DEK | ||
 |
3Р+N | 16 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-16А-50кА-I | 28520DEK |
| 20 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-20А-50кА-I | 28521DEK | ||
| 25 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-25А-50кА-I | 28522DEK | ||
| 32 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-32А-50кА-I | 28523DEK | ||
| 40 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-40А-50кА-I | 28524DEK | ||
| 50 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-50А-50кА-I | 28525DEK | ||
| 63 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-63А-50кА-I | 28526DEK | ||
| 80 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-80А-50кА-I | 28527DEK | ||
| 100 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-100А-50кА-I | 28528DEK | ||
| 125 | 30/100/300 | <0,1 | ВА-302Rc-3P+N-125А-50кА-I | 28529DEK | ||
 |
16 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-16А-50кА-S | 28530DEK | |
| 20 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-20А-50кА-S | 28531DEK | ||
| 25 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-25А-50кА-S | 28532DEK | ||
| 32 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-32А-50кА-S | 28533DEK | ||
| 40 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-40А-50кА-S | 28534DEK | ||
| 50 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-50А-50кА-S | 28535DEK | ||
| 63 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-63А-50кА-S | 28536DEK | ||
| 80 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-80А-50кА-S | 28537DEK | ||
| 100 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-100А-50кА-S | 28538DEK | ||

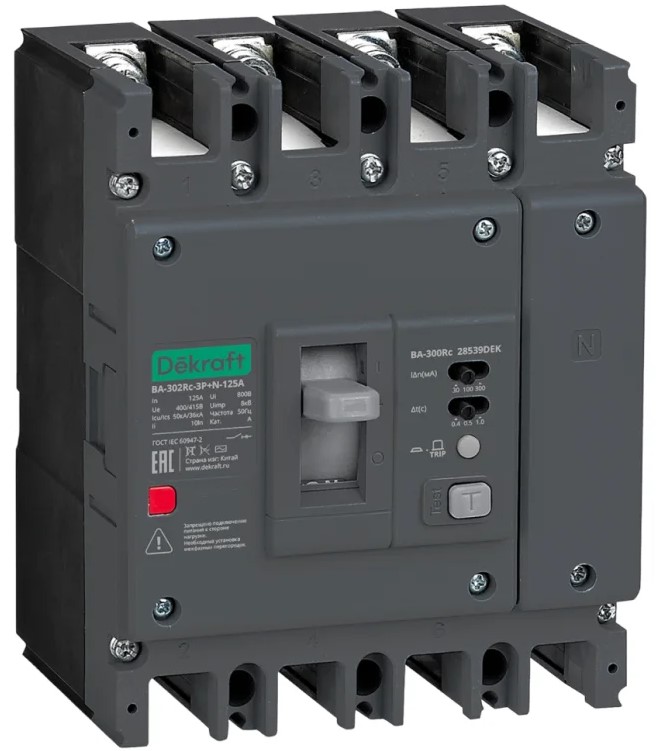

| 125 | 50/100/300 | 0,4/0,5/1 | ВА-302Rc-3P+N-125А-50кА-S | 28539DEK | ||
 |
3P | 100 | 100/300/500 | <0,1 | ВА-303Rc-3P-100А-50кА-I | 28540DEK |
| 125 | 100/300/500 | <0,1 | ВА-303Rc-3P-125А-50кА-I | 28541DEK | ||
| 160 | 100/300/500 | <0,1 | ВА-303Rc-3P-160А-50кА-I | 28542DEK | ||
| 200 | 100/300/500 | <0,1 | ВА-303Rc-3P-200А-50кА-I | 28543DEK | ||
| 250 | 100/300/500 | <0,1 | ВА-303Rc-3P-250А-50кА-I | 28544DEK | ||
 |
100 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P-100А-50кА-S | 28545DEK | |
| 125 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P-125А-50кА-S | 28546DEK | ||
| 160 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P-160А-50кА-S | 28547DEK | ||
| 200 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P-200А-50кА-S | 28548DEK | ||
| 250 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P-250А-50кА-S | 28549DEK | ||
 |
3Р+N | 100 | 100/300/500 | <0,1 | ВА-303Rc-3P+N-100А-50кА-I | 28550DEK |
| 125 | 100/300/500 | <0,1 | ВА-303Rc-3P+N-125А-50кА-I | 28551DEK | ||
| 160 | 100/300/500 | <0,1 | ВА-303Rc-3P+N-160А-50кА-I | 28552DEK | ||
| 200 | 100/300/500 | <0,1 | ВА-303Rc-3P+N-200А-50кА-I | 28553DEK | ||
| 250 | 100/300/500 | <0,1 | ВА-303Rc-3P+N-250А-50кА-I | 28554DEK | ||
 |
100 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P+N-100А-50кА-S | 28555DEK | |
| 125 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P+N-125А-50кА-S | 28556DEK | ||
| 160 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P+N-160А-50кА-S | 28557DEK | ||
| 200 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P+N-200А-50кА-S | 28558DEK | ||

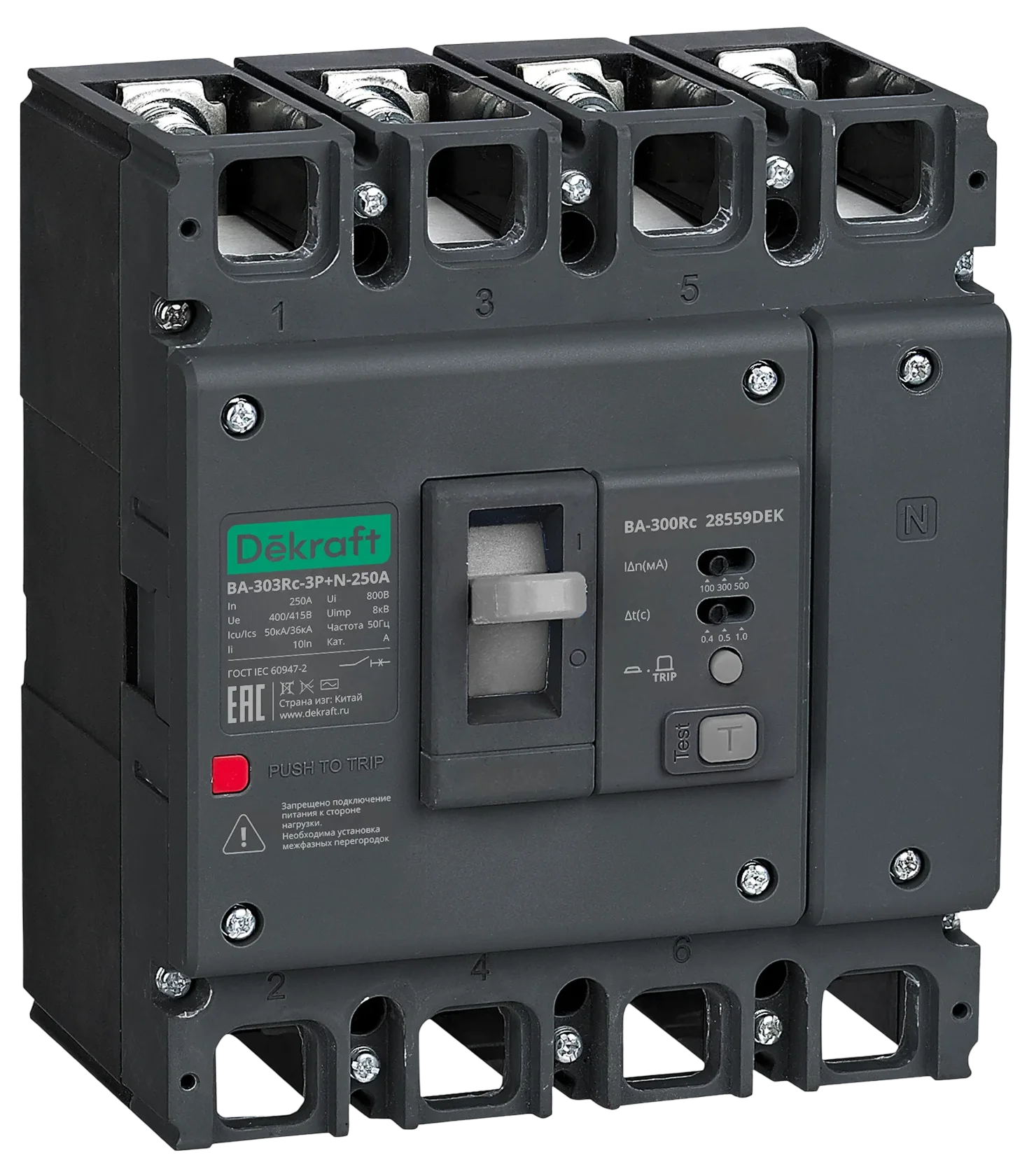

| 250 | 100/300/500 | 0,4/0,5/1 | ВА-303Rc-3P+N-250А-50кА-S | 28559DEK | ||
 |
3P | 250 | 300/500/1000 | <0,1 | ВА-304Rc-3P-250А-70кА-I | 28560DEK |
| 315 | 300/500/1000 | <0,1 | ВА-304Rc-3P-315А-70кА-I | 28561DEK | ||
| 400 | 300/500/1000 | <0,1 | ВА-304Rc-3P-400А-70кА-I | 28562DEK | ||
 |
250 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P-250А-70кА-S | 28563DEK | |
| 315 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P-315А-70кА-S | 28564DEK | ||
| 400 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P-400А-70кА-S | 28565DEK | ||
 |
3Р+N | 250 | 300/500/1000 | <0,1 | ВА-304Rc-3P+N-250А-70кА-I | 28566DEK |
| 315 | 300/500/1000 | <0,1 | ВА-304Rc-3P+N-315А-70кА-I | 28567DEK | ||
| 400 | 300/500/1000 | <0,1 | ВА-304Rc-3P+N-400А-70кА-I | 28568DEK | ||
 |
250 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P+N-250А-70кА-S | 28569DEK | |
| 315 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P+N-315А-70кА-S | 28570DEK | ||
| 400 | 300/500/1000 | 0,4/0,5/1 | ВА-304Rc-3P+N-400А-70кА-S | 28571DEK | ||
 |
3P | 400 | 300/500/1000 | <0,1 | ВА-306Rc-3P-400А-70кА-I | 28572DEK |
| 500 | 300/500/1000 | <0,1 | ВА-306Rc-3P-500А-70кА-I | 28573DEK | ||
| 630 | 300/500/1000 | <0,1 | ВА-306Rc-3P-630А-70кА-I | 28574DEK | ||
| 800 | 300/500/1000 | <0,1 | ВА-306Rc-3P-800А-70кА-I | 28575DEK | ||
 |
400 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P-400А-70кА-S | 28576DEK | |
| 500 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P-500А-70кА-S | 28577DEK | ||
| 630 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P-630А-70кА-S | 28578DEK | ||
| 800 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P-800А-70кА-S | 28579DEK | ||
 |
3Р+N | 400 | 300/500/1000 | <0,1 | ВА-306Rc-3P+N-400А-70кА-I | 28580DEK |
| 500 | 300/500/1000 | <0,1 | ВА-306Rc-3P+N-500А-70кА-I | 28581DEK | ||
| 630 | 300/500/1000 | <0,1 | ВА-306Rc-3P+N-630А-70кА-I | 28582DEK | ||
| 800 | 300/500/1000 | <0,1 | ВА-306Rc-3P+N-800А-70кА-I | 28583DEK | ||
 |
400 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P+N-400А-70кА | 28584DEK | |
| 500 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P+N-500А-70кА | 28585DEK | ||
| 630 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P+N-630А-70кА | 28586DEK | ||

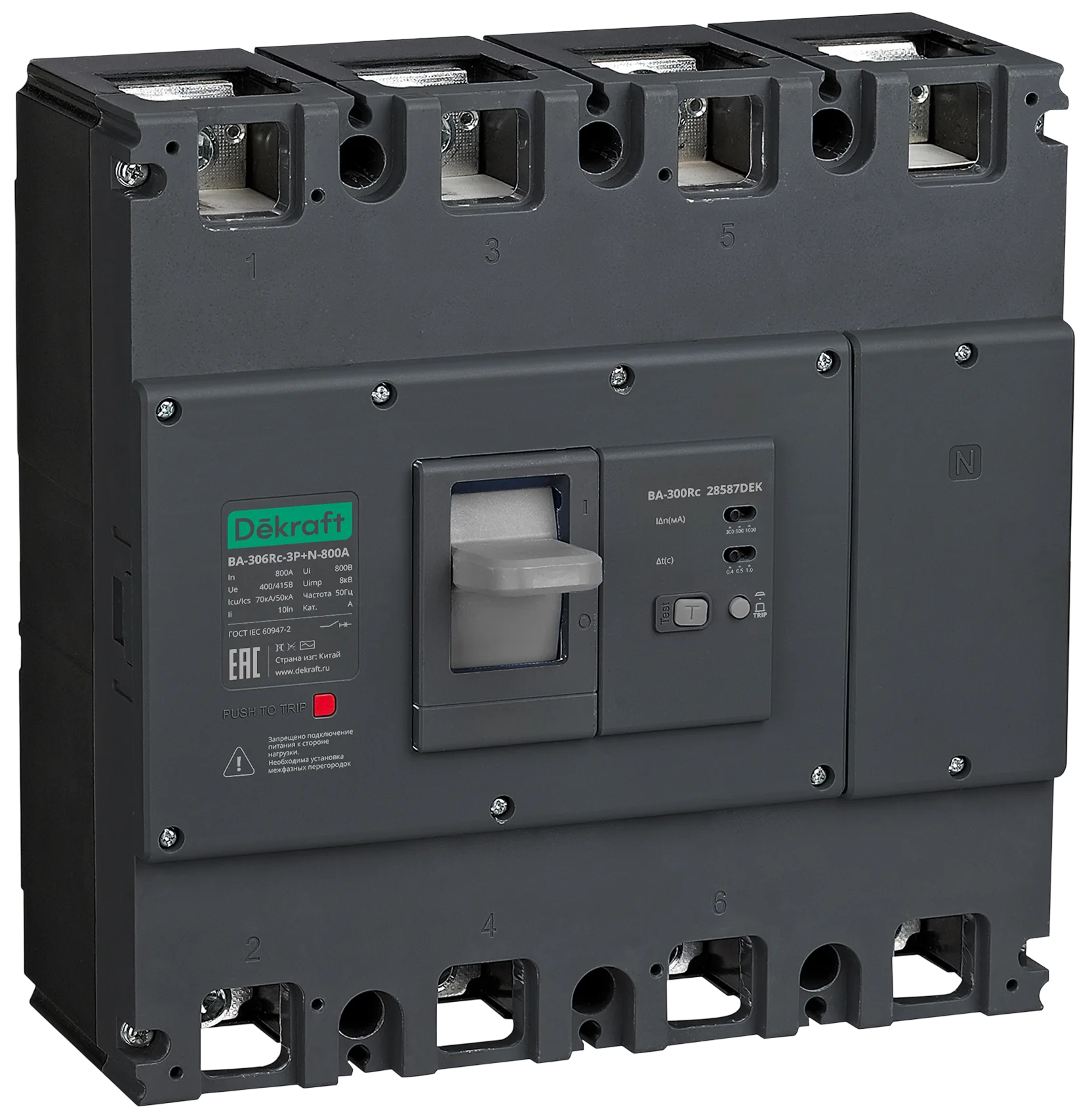

| 800 | 300/500/1000 | 0,4/0,5/1 | ВА-306Rc-3P+N-800А-70кА | 28587DEK |
Аксессуары
| Фото | Тип аксессуара | Модель | Артикул |
 | ДК-300Rc | Контакт дополнительный левый 1НО1НЗ ДК-302Rc | 28721DEK |
| Контакт дополнительный правый 1НО1НЗ ДК-302Rc | 28722DEK | ||
| Контакт дополнительный левый 1НО1НЗ ДК-303Rc | 28723DEK | ||
| Контакт дополнительный правый 1НО1НЗ ДК-303Rc | 28724DEK | ||
| Контакт дополнительный левый 1НО1НЗ ДК-304/306Rc | 28725DEK | ||
| Контакт дополнительный правый 1НО1НЗ ДК-304/306Rc | 28726DEK | ||
| Контакт дополнительный левый 2НО2НЗ ДК-302Rc | 28727DEK | ||
| Контакт дополнительный правый 2НО2НЗ ДК-302Rc | 28728DEK | ||
| Контакт дополнительный левый 2НО2НЗ ДК-303Rc | 28729DEK | ||
| Контакт дополнительный правый 2НО2НЗ ДК-303Rc | 28730DEK | ||
| Контакт дополнительный левый 2НО2НЗ ДК-304/306Rc | 28731DEK | ||
| Контакт дополнительный правый 2НО2НЗ ДК-304/306Rc | 28732DEK | ||
 | CК-300Rc | Контакт сигнальный левый 1НО1НЗ СК-302Rc | 28715DEK |
| Контакт сигнальный правый 1НО1НЗ СК-302Rc | 28716DEK | ||
| Контакт сигнальный левый 1НО1НЗ СК-303Rc | 28717DEK | ||
| Контакт сигнальный правый 1НО1НЗ СК-303Rc | 28718DEK | ||
| Контакт сигнальный левый 1НО1НЗ СК-304/306Rc | 28719DEK | ||
| Контакт сигнальный правый 1НО1НЗ СК-304/306Rc | 28720DEK | ||
 | ДК-СК-300Rc | Контакт дополнительный и сигнальный левый ДК-СК-302Rc | 28733DEK |
| Контакт дополнительный и сигнальный правый ДК-СК-302Rc | 28734DEK | ||
| Контакт дополнительный и сигнальный левый ДК-СК-303Rc | 28735DEK | ||
| Контакт дополнительный и сигнальный правый ДК-СК-303Rc | 28736DEK | ||
| Контакт дополнительный и сигнальный левый ДК-СК-304/306Rc | 28737DEK | ||
| Контакт дополнительный и сигнальный правый ДК-СК-304/306Rc | 28738DEK | ||
 | РН-300Rc | Расцепитель независимый левый AC220В РН-302Rc | 28706DEK |
| Расцепитель независимый левый AC400В РН-302Rc | 28707DEK | ||
| Расцепитель независимый левый DC24В РН-302Rc | 28708DEK | ||

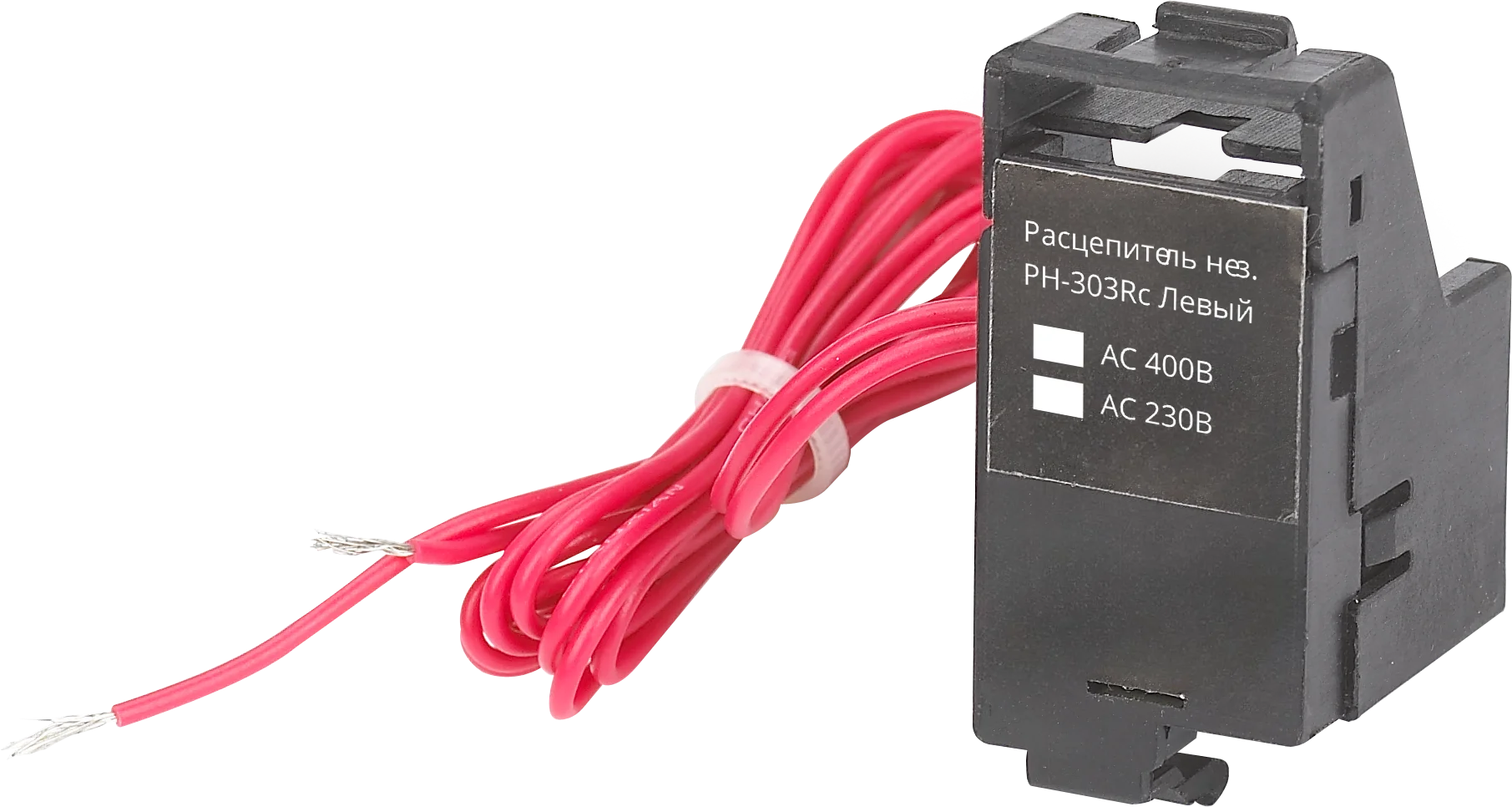

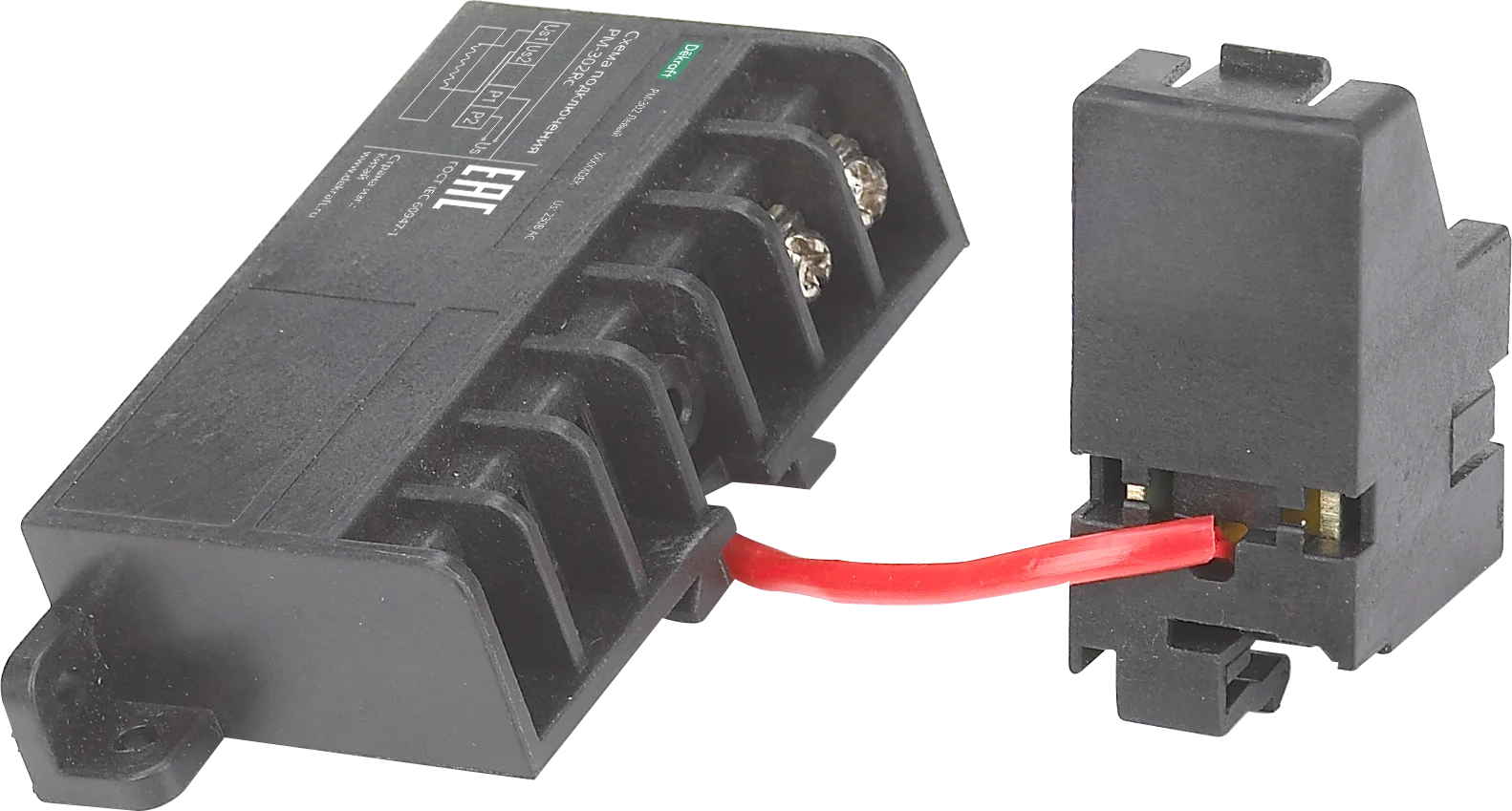

| Расцепитель независимый левый AC220В РН-303Rc | 28709DEK | ||
| Расцепитель независимый левый AC400В РН-303Rc | 28710DEK | ||
| Расцепитель независимый левый DC24В РН-303Rc | 28711DEK | ||
| Расцепитель независимый левый AC220В РН-304/306Rc | 28712DEK | ||
| Расцепитель независимый левый AC400В РН-304/306Rc | 28713DEK | ||
| Расцепитель независимый левый DC24В РН-304/306Rc | 28714DEK | ||
 | РМ-300Rc | Расцепитель минимального напряжения левый AC220В РМ-302Rc | 28700DEK |
| Расцепитель минимального напряжения левый AC400В РМ-302Rc | 28701DEK | ||
| Расцепитель минимального напряжения левый AC220В РМ-303Rc | 28702DEK | ||
| Расцепитель минимального напряжения левый AC400В РМ-303Rc | 28703DEK | ||
| Расцепитель минимального напряжения левый AC220В РМ-304/306Rc | 28704DEK | ||
| Расцепитель минимального напряжения левый AC400В РМ-304/306Rc | 28705DEK | ||
 | РП-300Rc | Рукоять выносная для установки на дверь шкафа 150мм РП-302Rc | 28745DEK |
| Рукоять выносная для установки на дверь шкафа 150мм РП-303Rc | 28746DEK | ||
| Рукоять выносная для установки на дверь шкафа 150мм РП-304Rc | 28747DEK | ||
| Рукоять выносная для установки на дверь шкафа 150мм РП-306Rc | 28748DEK | ||
| ШРВ-300Rc | Шток для рукоятки выносной до 250А 300мм для РП-302/303Rc | 28749DEK | |
| Шток для рукоятки выносной свыше 250А 300мм для РП-304/306Rc | 28750DEK | ||
 | БР-300Rc | Блокировки рукоятки для ВА-302/303Rc | 28739DEK |
| Блокировки рукоятки для ВА-304/306Rc | 28740DEK | ||

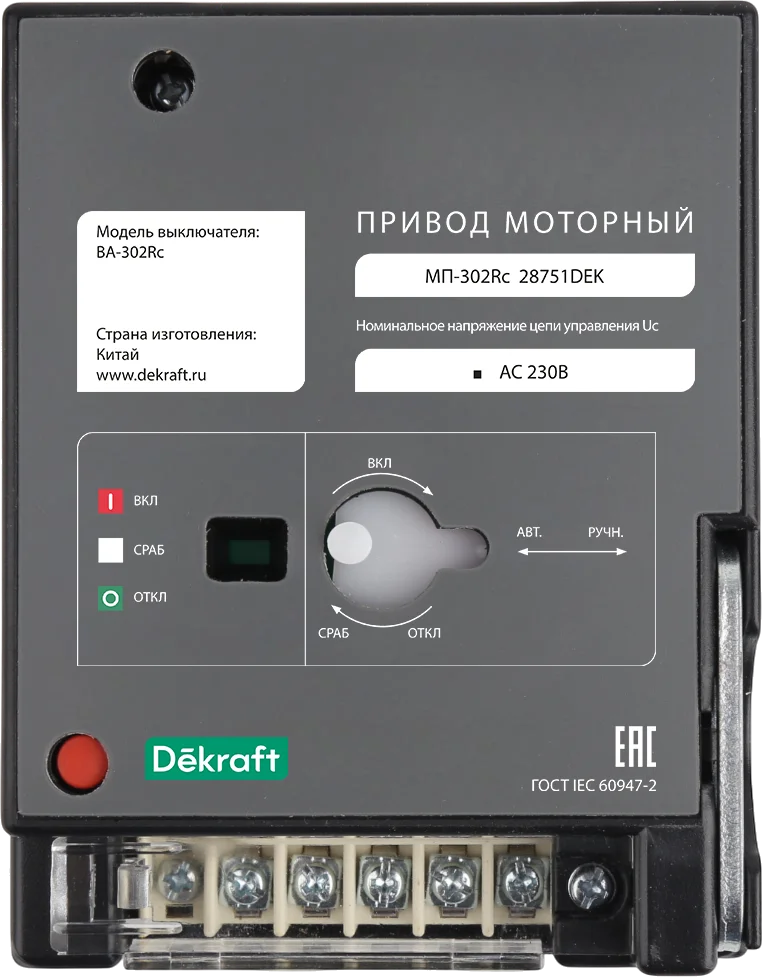

 | МП-300Rc | Привод моторный AC220В МП-302Rc | 28751DEK |
| Привод моторный AC400В МП-302Rc | 28752DEK | ||
| Привод моторный DC24В МП-302Rc | 28753DEK | ||
| Привод моторный AC220В МП-303Rc | 28754DEK | ||
| Привод моторный AC400В МП-303Rc | 28755DEK | ||
| Привод моторный DC24В МП-303Rc | 28756DEK | ||
| Привод моторный AC220В МП-304Rc | 28757DEK | ||
| Привод моторный AC400В МП-304Rc | 28758DEK | ||
| Привод моторный DC24В МП-304Rc | 28759DEK | ||
| Привод моторный AC220В МП-306Rc | 28760DEK | ||
| Привод моторный AC400В МП-306Rc | 28761DEK | ||
| Привод моторный DC24В МП-306Rc | 28762DEK | ||
 | КА-300Rc | Корзина втычного фронт. подкл. для 3Р КА-302Rc | 28811DEK |
| Корзина втычного фронт. подкл. для 3Р+N КА-302Rc | 28812DEK | ||
| Корзина втычного фронт. подкл. для 3Р КА-303Rc | 28813DEK | ||
| Корзина втычного фронт. подкл. для 3Р+N КА-303Rc | 28814DEK | ||

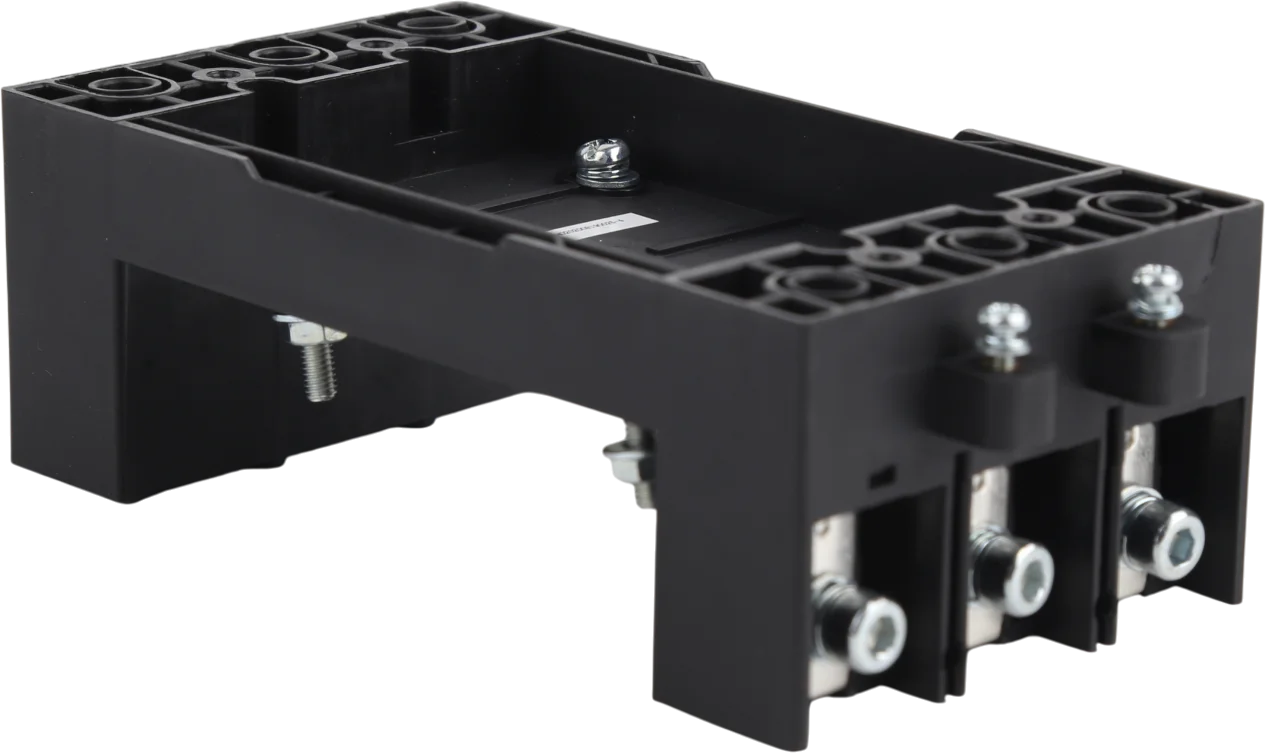

 | КА-300Rc | Корзина втычного задн. подкл. для 3Р КА-302Rc | 28815DEK |
| Корзина втычного задн. подкл. для 3Р+N КА-302Rc | 28816DEK | ||
| Корзина втычного задн. подкл. для 3Р КА-303Rc | 28817DEK | ||
| Корзина втычного задн. подкл. для 3Р+N КА-303Rc | 28818DEK | ||
| Корзина втычного задн. подкл. для 3Р КА-304Rc | 28819DEK | ||
| Корзина втычного задн. подкл. для 3Р+N КА-304Rc | 28820DEK | ||
| Корзина втычного задн. подкл. для 3Р КА-306Rc | 28821DEK | ||
| Корзина втычного задн. подкл. для 3Р+N КА-306Rc | 28822DEK | ||
 | ЗП-300Rc | Заднее присоединение для 3Р ЗП-302Rc | 28803DEK |
| Заднее присоединение для 3Р+N ЗП-302Rc | 28804DEK | ||
| Заднее присоединение для 3Р ЗП-303Rc | 28805DEK | ||
| Заднее присоединение для 3Р+N ЗП-303Rc | 28806DEK | ||
| Заднее присоединение для 3Р ЗП-304Rc | 28807DEK | ||
| Заднее присоединение для 3Р+N ЗП-304Rc | 28808DEK | ||
| Заднее присоединение для 3Р ЗП-306Rc | 28809DEK | ||
| Заднее присоединение для 3Р+N ЗП-306Rc | 28810DEK | ||

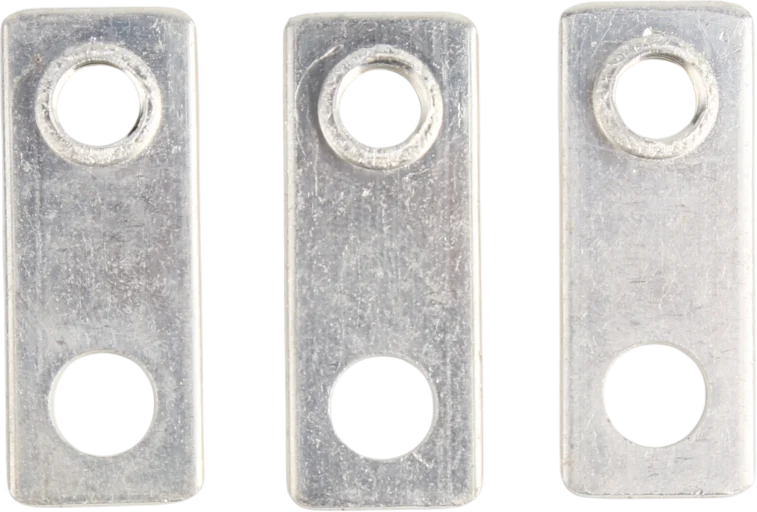

 | ШВ-300Rc | Шины выносные прямые компл. 3шт. для 3Р ШВ-302Rc | 28787DEK |
| Шины выносные прямые компл. 4шт. для 3Р+N ШВ-302Rc | 28788DEK | ||
| Шины выносные прямые компл. 3шт. для 3Р ШВ-303Rc | 28789DEK | ||
| Шины выносные прямые компл. 4шт. для 3Р+N ШВ-303Rc | 28790DEK | ||
| Шины выносные прямые компл. 3шт. для 3Р ШВ-304Rc | 28791DEK | ||
| Шины выносные прямые компл. 4шт. для 3Р+N ШВ-304Rc | 28792DEK | ||
| Шины выносные прямые компл. 3шт. для 3Р ШВ-306Rc | 28793DEK | ||
| Шины выносные прямые компл. 4шт. для 3Р+N ШВ-306Rc | 28794DEK | ||

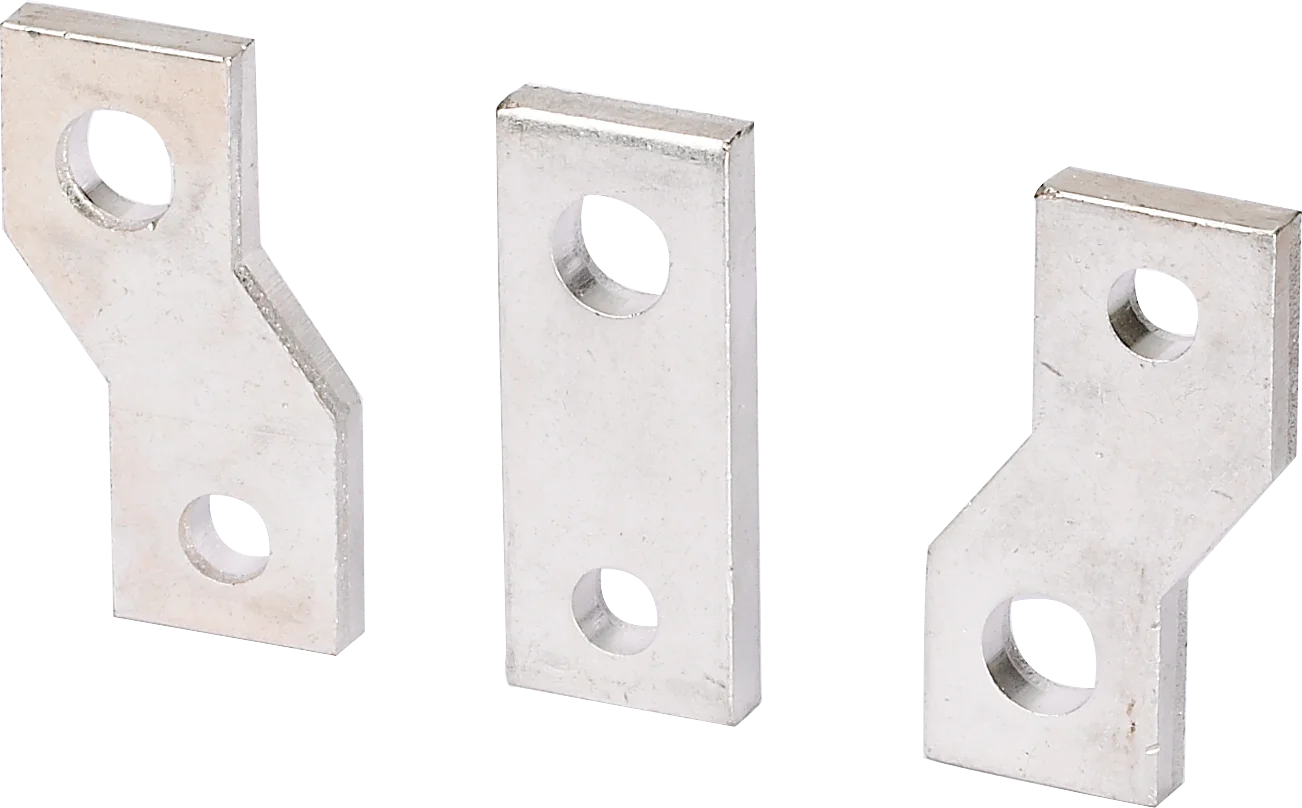

 | ШВ-300Rc | Шины выносные расш. компл. 3шт. для 3Р ШВ-302Rc | 28795DEK |
| Шины выносные расш. компл. 4шт. для 3Р+N ШВ-302Rc | 28796DEK | ||
| Шины выносные расш. компл. 3шт. для 3Р ШВ-303Rc | 28797DEK | ||
| Шины выносные расш. компл. 4шт. для 3Р+N ШВ-303Rc | 28798DEK | ||
| Шины выносные расш. компл. 3шт. для 3Р ШВ-304Rc | 28799DEK | ||
| Шины выносные расш. компл. 4шт. для 3Р+N ШВ-304Rc | 28800DEK | ||

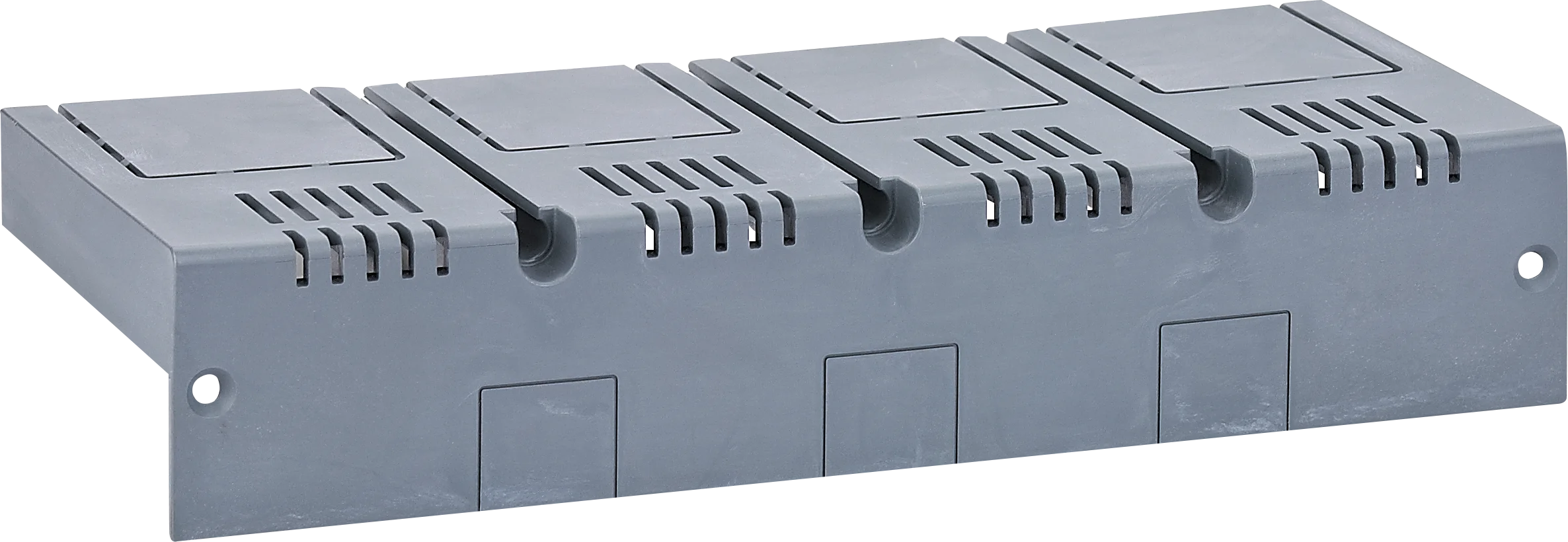

 | КК-300Rc | Крышка клеммника короткая 1шт. для 3Р КК-302Rc | 28771DEK |
| Крышка клеммника короткая 1шт. для 3Р+N КК-302Rc | 28772DEK | ||
| Крышка клеммника короткая 1шт. для 3Р КК-303Rc | 28773DEK | ||
| Крышка клеммника короткая 1шт. для 3Р+N КК-303Rc | 28774DEK | ||
| Крышка клеммника короткая 1шт. для 3Р КК-304Rc | 28775DEK | ||
| Крышка клеммника короткая 1шт. для 3Р+N КК-304Rc | 28776DEK | ||
| Крышка клеммника короткая 1шт. для 3Р КК-306Rc | 28777DEK | ||
| Крышка клеммника короткая 1шт. для 3Р+N КК-306Rc | 28778DEK | ||
 | КК-300Rc | Крышка клеммника длинная 1шт. для 3Р КК-302Rc | 28779DEK |
| Крышка клеммника длинная 1шт. для 3Р+N КК-302Rc | 28780DEK | ||
| Крышка клеммника длинная 1шт. для 3Р КК-303Rc | 28781DEK | ||
| Крышка клеммника длинная 1шт. для 3Р+N КК-303Rc | 28782DEK | ||
| Крышка клеммника длинная 1шт. для 3Р КК-304Rc | 28783DEK | ||
| Крышка клеммника длинная 1шт. для 3Р+N КК-304Rc | 28784DEK | ||
| Крышка клеммника длинная 1шт. для 3Р КК-306Rc | 28785DEK | ||
| Крышка клеммника длинная 1шт. для 3Р+N КК-306Rc | 28786DEK | ||
 | МФ-300Rc | Перегородки межфазные компл. 2шт. для 3Р МФ-302Rc | 28763DEK |
| Перегородки межфазные компл. 3шт. для 3Р+N МФ-302Rc | 28764DEK | ||
| Перегородки межфазные компл. 2шт. для 3Р МФ-303Rc | 28765DEK | ||
| Перегородки межфазные компл. 3шт. для 3Р+N МФ-303Rc | 28766DEK | ||
| Перегородки межфазные компл. 2шт. для 3Р МФ-304Rc | 28767DEK | ||
| Перегородки межфазные компл. 3шт. для 3Р+N МФ-304Rc | 28768DEK | ||
| Перегородки межфазные компл. 2шт. для 3Р МФ-306Rc | 28769DEK | ||
| Перегородки межфазные компл. 3шт. для 3Р+N МФ-306Rc | 28770DEK |
Совместимость аксессуаров
| Тип аксессуара | ВА-302Rc | ВА-303Rc | ВА-304Rc | ВА-306Rc | |
| Аксессуары внутренней установки | Контакт дополнительный | L/R | L/R | L/R | |
| (1НО1НЗ) | |||||
| Контакт дополнительный | L/R | L/R | L/R | ||
| (2НО2НЗ) | |||||
| Контакт сигнальный | L/R | L/R | L/R | ||
| Контакт дополнительный и сигнальный (совмещенный) | L/R | L/R | L/R | ||
| Независимый расцепитель | АС: 220В,400В | АС: 220В,400В | АС: 220В,400В | ||
| DC: 24В | DC: 24В | DC: 24В | |||
| Расцепитель минимального напряжения | АС: 220В,400В | АС: 220В,400В | АС: 220В,400В | ||
| Управление | Привод моторный | АС: 220В,400В | АС: 220В,400В | АС: 220В,400В | АС: 220В,400В |
| DC: 24В | DC: 24В | DC: 24В | DC: 24В | ||
| Рукоять выносная | + | + | + | + | |
| Рукоять роторная | + | + | + | + | |
| Блокировки рукоятки | + | + | |||
| Подключение | Шины выносные прямые | + | + | + | + |
| Шины выносные расширенные | + | + | + | - | |
| Заднее присоединение | + | + | + | + | |
| Корзина втычного типа фронтального подключения | + | + | - | - | |
| Корзина втычного типа заднего подключения | + | + | + | + | |
| Крышки клеммника короткие | + | + | + | + | |
| Крышки клеммника длинные | + | + | + | + | |
| Межфазные перегородки | + | + | + | + | |
| Аксессуар | Питающее напряжение | Тип установки | ВА-302RC | ВА-303RC | ВА-304RC | ВА-306RC | ||||
| 16, 20, 25, 32, 40, 50, 63, 80, 100,125А | 100, 125, 160, 200, 250А | 250, 315, 400А | 400, 500, 630, 800А | |||||||
| 3P | 3P+N | 3P | 3P+N | 3P | 3P+N | 3P | 3P+N | |||
| Контакт состояния ДК-300Rc 1НО1НЗ |
Левый | 28721DEK | 28723DEK | 28725DEK | ||||||
| Правый | 28722DEK | 28724DEK | 28726DEK | |||||||
| Контакт состояния ДК-300Rc 2НО2НЗ |
Левый | 28727DEK | 28729DEK | 28731DEK | ||||||
| Правый | 28728DEK | 28730DEK | 28732DEK | |||||||
| Контакт аварийный СК-300Rc |
Левый | 28715DEK | 28717DEK | 28719DEK | ||||||
| Правый | 28716DEK | 28718DEK | 28720DEK | |||||||
| Контакт состояния + аварийный ДК-СК-300Rc |
Левый | 28733DEK | 28735DEK | 28737DEK | ||||||
| Правый | 28734DEK | 28736DEK | 28738DEK | |||||||
| Независимый расцепитель РН-300Rc |
230В АС | Левый | 28706DEK | 28709DEK | 28712DEK | |||||
| 400В АС | Левый | 28707DEK | 28710DEK | 28713DEK | ||||||
| 24В DC | Левый | 28708DEK | 28711DEK | 28714DEK | ||||||
| Расцепитель минимального напряжения РМ-300Rc |
230В АС | Левый | 28700DEK | 28702DEK | 28704DEK | |||||
| 400В АС | Левый | 28701DEK | 28703DEK | 28705DEK | ||||||
| Выносная рукоятка РП-300Rc |
28745DEK | 28746DEK | 28747DEK | 28748DEK | ||||||
| Шток 300мм для выносной рукоятки ШРП-300Rc |
28749DEK | 28750DEK | ||||||||
| Моторный привод МП-300Rc |
230В АС | 28751DEK | 28754DEK | 28757DEK | 28760DEK | |||||
| 400В АС | 28752DEK | 28755DEK | 28758DEK | 28761DEK | ||||||
| 24В DC | 28753DEK | 28756DEK | 28759DEK | 28762DEK | ||||||
| Втычная корзина КА-300Rc |
Переднее присоединение | 28811DEK | 28812DEK | 28813DEK | 28814DEK | - | - | - | - | |
| Заднее присоединение | 28815DEK | 28816DEK | 28817DEK | 28818DEK | 28819DEK | 28820DEK | 28821DEK | 28822DEK | ||
| Шины выносные прямые ШВ-300Rc-S |
28787DEK | 28788DEK | 28789DEK | 28790DEK | 28791DEK | 28792DEK | 28793DEK | 28794DEK | ||
| Шины выносные расширительные ШВ-300Rc-E |
28795DEK | 28796DEK | 28797DEK | 28798DEK | 28799DEK | 28800DEK | - | - | ||
| Контакты заднего присоединения ЗП-300Rc |
28803DEK | 28804DEK | 28805DEK | 28806DEK | 28807DEK | 28808DEK | 28809DEK | 28810DEK | ||
| Межфазные перегородки МФ-300Rc |
28763DEK | 28764DEK | 28765DEK | 28766DEK | 28767DEK | 28768DEK | 28769DEK | 28770DEK | ||
| Клеммная крышка короткая КК-300Rc-S |
28771DEK | 28772DEK | 28773DEK | 28774DEK | 28775DEK | 28776DEK | 28777DEK | 28778DEK | ||
| Клеммная крышка длинная КК-300Rc-L |
28779DEK | 28780DEK | 28781DEK | 28782DEK | 28783DEK | 28784DEK | 28785DEK | 28786DEK | ||
| Блокировка рукоятки БР-300Rc |
28739DEK | 28740DEK | ||||||||
