Автоматические выключатели в литом корпусе серий ВА-300
Автоматические выключатели в литом корпусе серии ВА-300 предназначены для использования в силовых распределительных цепях переменного тока напряжением до 415 В для ввода и распределения электрической энергии, а также защиты цепей оборудования от повреждений, которые могут возникнуть из-за перегрузок и токов короткого замыкания.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Автоматические выключатели в литом корпусе серии ВА-300, устанавливаются в ГРЩ, ячейки ВРУ в качестве вводных, секционных и распределительных аппаратов. Аппараты используются на энергетических, жилых, промышленных, транспортных и других объектах.
Новый запатентованный дизайн дугогасительной камеры позволяет быстро гасить дугу, тем самым увеличивая электрическую износостойкость выключателя
Функционал выключателя можно расширить набором внешних аксессуаров, таких как выносная ркоятка, мотор-привод, корзины и др.
Конструкция выключателя, позволяющая установливать аксессуары как в левый, так и в правый слот, и наличие сдвоенных аксессуаров позволяют установить в один аппарат три доп. функции
Автоматических выключателей ВА-330 до 85кА. Это больше, чем у других автоматов аналогичного класса
Для установки аксессуаров необходимо лишь снять фронтальную крышку, не выскрывая корпус выключателя, при этом токоведущие части полностью изолированы
Рабочие температуры -40 ~ +70oC раширяют сферу применения автоматических выключателей и позволяют их устанавливать в наиболее суровых климатических условиях
Они выполнены из изолирующего материала, а их гибкость позволяет в условиях дефицита пространства более свободно подводить проводники кклеммным зажимам без риска их соприкосновения друг с другом
Параметр / Типоразмер аппарата | ВА-302 | ВА-303 | ВА-305 | ВА-306 | ВА-307 | ВА-308 | |||
Кол-во полюсов | 3P/4Р | 3P | |||||||
Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 60947-2 | ||||||||
Частота сети переменного тока, Гц | 50 | 50/60 | |||||||
Номинальное рабочее напряжение Un, В | 400/415 | ||||||||
Номинальное напряжение изоляции Ui, В | До 63 А – 690 80, 100 А – 800 | 800 | 1000 | ||||||
Номинальное импульсное выдерживаемое напряжение Uimp, кВ | До 63 А – 6 80, 100 А – 8 | 8 | 12 | ||||||
Ряд номинальных токов расцепителя In, А | 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 | 100, 125, 160, 180, 200, 225, 250, | 200, 225, 250, 315, 350, 400, 500, 630 | 630, 700, 800 | 800, 1000, 1250 | 800, 1000, 1250, 1600 | |||
Ном. предельная наибольшая отключающая способность Icu, кА | 25 | 36 | 35 | 50 | 85 | 70 | |||
Номинальная рабочая наибольшая отключающая способность Ics, кА | 18 | 36 | 21 | 25 | 45 | 50 | |||
Механическая износостойкость | 200-400 А | 500-630 А | |||||||
С обслуживанием, циклов В-О, не менее | 20000 | 20000 | 10000 | 2500 | 5000 | ||||
Без обслуживания, циклов В-О, не менее | 10000 | 5000 | 5000 | 1250 | 2500 | ||||
Электрическая износостойкость, циклов В-О, не менее | 4000 | 2000 | 500 | 2500 | |||||
Сечение подключаемого провода, мм2 (см. таблицу 7) | 1,5-35 | 35-120 | 95-2х185 | 2х185-2х240 | 2х500 | 2х250-2х500 | |||
Усилие затяжки зажимных винтов, Н·м | 4-8 | 9,5-10,5 | 19,5-20,5 | 29,5-30,5 | 11-14 | ||||
Тип болтов | М6х16 | М8х20 | 200-400А М10х25 500-630А М10х35 | М12х30 | М10 | ||||
Диапазон рабочей температуры, °C | От -40 до +60 | ||||||||
Диапазон температуры хранения, °C | От -40 до +70 | ||||||||
Степень пыле- и влагозащищенности | IP20 | IP30 (IP00 для клемм) | |||||||
Ремонтопригодность | Неремонтопригодный |
Схемы и графики

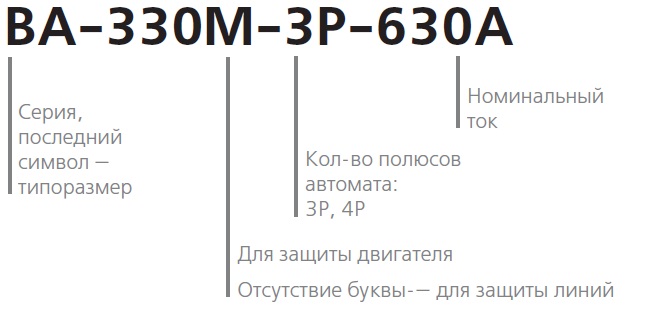

Структура условного обозначения

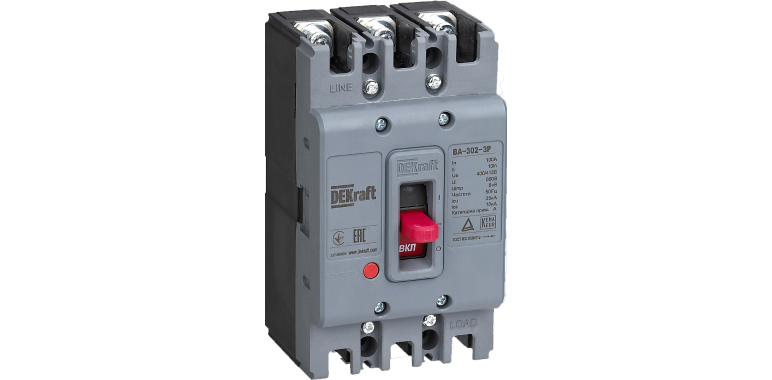

Тип выключателя | Номинальная предельная наибольшая отключающая способность Icu, кА | Количество полюсов | Модель | Артикул |
ВА-302 | 25 | 3Р | ВА-302-3P-0010A | 22740DEK |
25 | 3Р | ВА-302-3P-0016A | 22741DEK | |
25 | 3Р | ВА-302-3P-0020A | 22742DEK | |
25 | 3Р | ВА-302-3P-0025A | 22743DEK | |
25 | 3Р | ВА-302-3P-0032A | 22744DEK | |
25 | 3Р | ВА-302-3P-0040A | 22745DEK | |
25 | 3Р | ВА-302-3P-0050A | 22746DEK | |
25 | 3Р | ВА-302-3P-0063A | 22747DEK | |
25 | 3Р | ВА-302-3P-0080A | 22748DEK | |
25 | 3Р | ВА-302-3P-00100A | 22749DEK | |

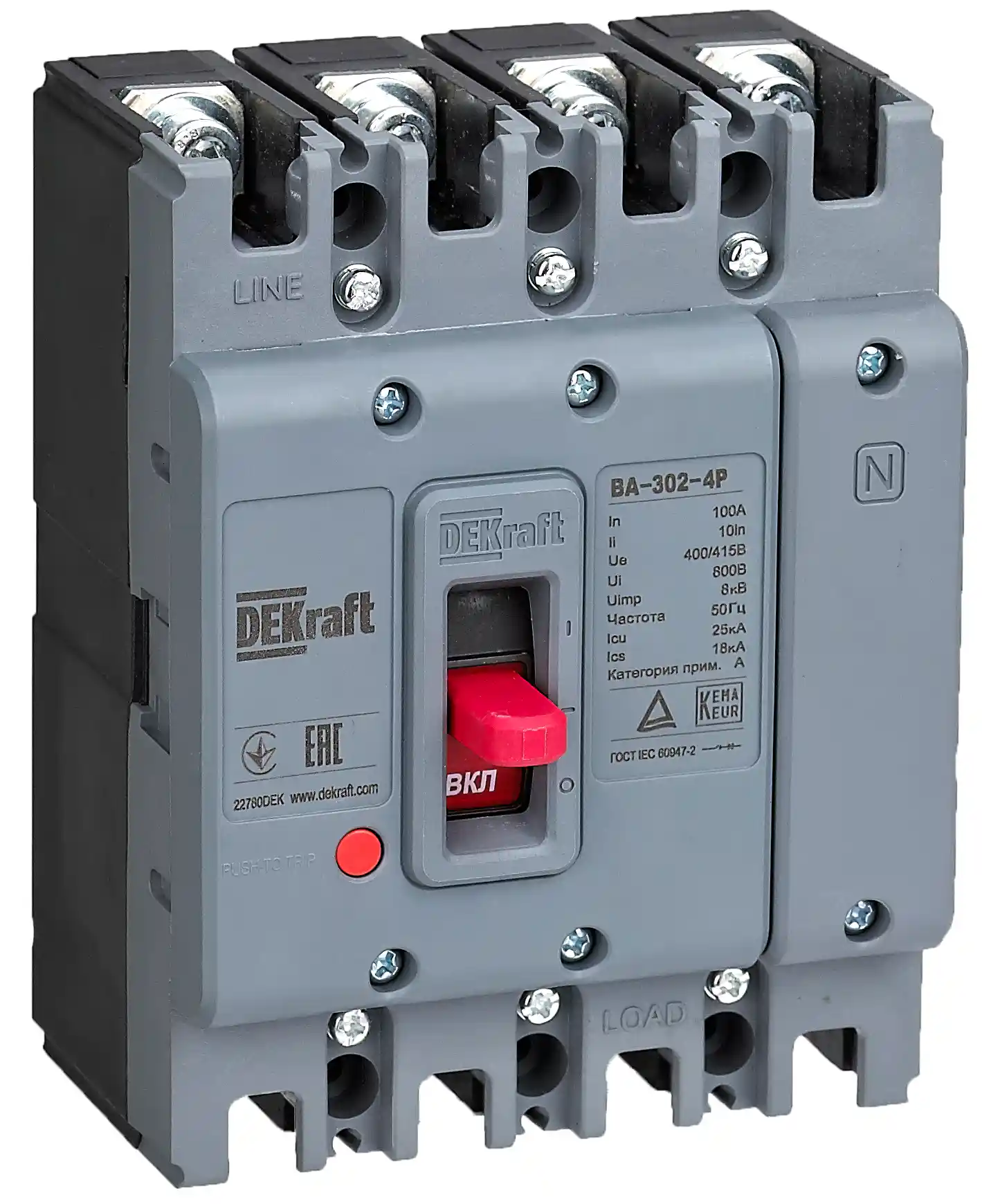

25 | 4P | ВА-302-4P-0010A | 22771DEK | |
25 | 4P | ВА-302-4P-0016A | 22772DEK | |
25 | 4P | ВА-302-4P-0020A | 22773DEK | |
25 | 4P | ВА-302-4P-0025A | 22774DEK | |
25 | 4P | ВА-302-4P-0032A | 22775DEK | |
25 | 4P | ВА-302-4P-0040A | 22776DEK | |
25 | 4P | ВА-302-4P-0050A | 22777DEK | |
25 | 4P | ВА-302-4P-0063A | 22778DEK | |
25 | 4P | ВА-302-4P-0080A | 22779DEK | |
25 | 4P | ВА-302-4P-0100A | 22780DEK | |
ВА-302М | 25 | 3Р | ВА-302M-3P-0010A | 22800DEK |
25 | 3Р | ВА-302M-3P-0016A | 22801DEK | |
25 | 3Р | ВА-302M-3P-0020A | 22802DEK | |
25 | 3Р | ВА-302M-3P-0025A | 22803DEK | |
25 | 3Р | ВА-302M-3P-0032A | 22804DEK | |
25 | 3Р | ВА-302M-3P-0040A | 22805DEK | |
25 | 3Р | ВА-302M-3P-0050A | 22806DEK | |
25 | 3Р | ВА-302M-3P-0063A | 22807DEK | |
25 | 3Р | ВА-302M-3P-0080A | 22808DEK | |
25 | 3Р | ВА-302M-3P-0100A | 22809DEK | |

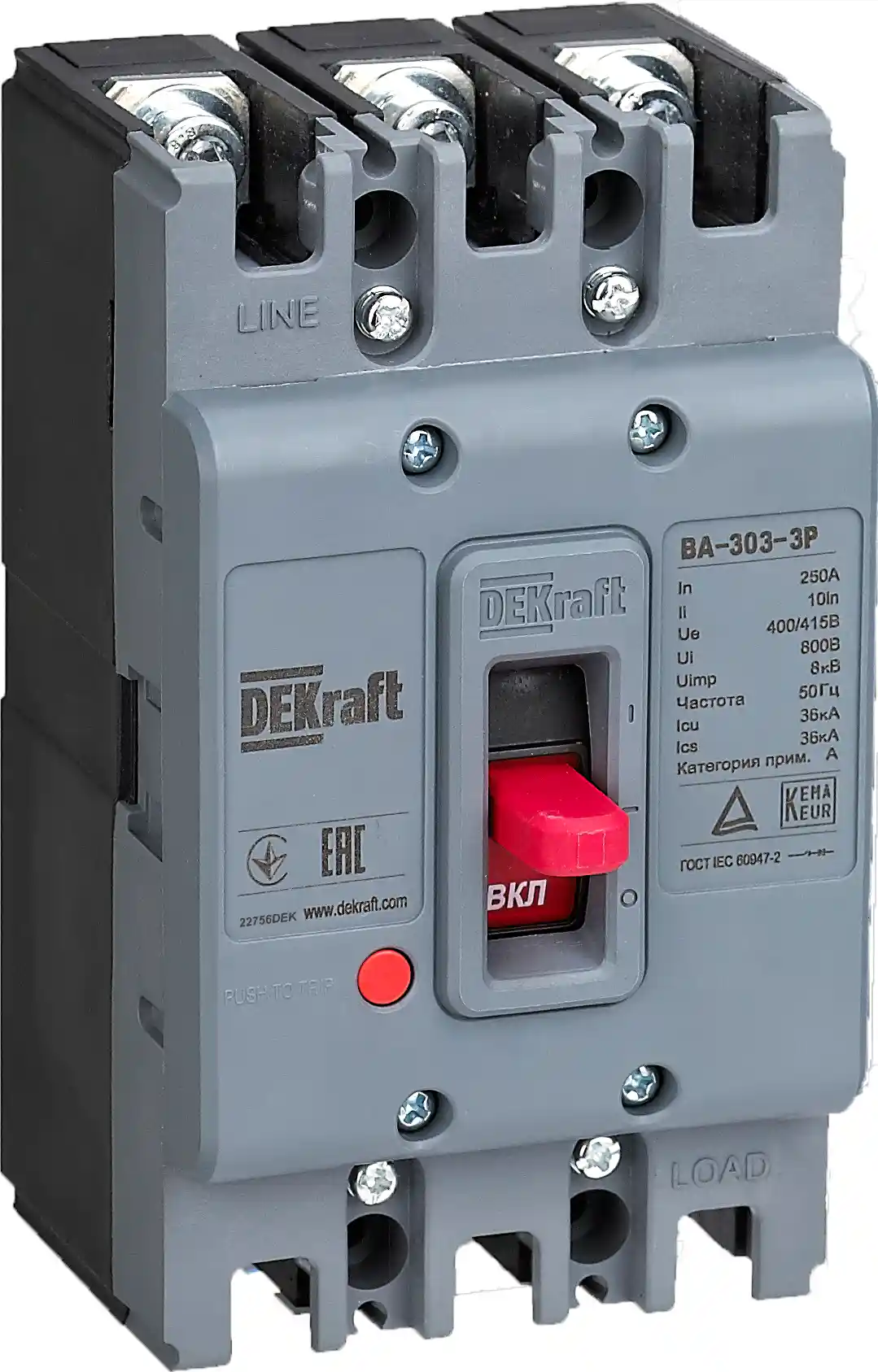

ВА-303 | 36 | 3Р | ВА-303-3P-0100A | 22750DEK |
36 | 3Р | ВА-303-3P-0125A | 22751DEK | |
36 | 3Р | ВА-303-3P-0160A | 22752DEK | |
36 | 3Р | ВА-303-3P-0180A | 22753DEK | |
36 | 3Р | ВА-303-3P-0200A | 22754DEK | |
36 | 3Р | ВА-303-3P-0225A | 22755DEK | |
36 | 3Р | ВА-303-3P-0250A | 22756DEK | |
36 | 4P | ВА-303-4P-0100A | 22781DEK | |
36 | 4P | ВА-303-4P-0125A | 22782DEK | |
36 | 4P | ВА-303-4P-0160A | 22783DEK | |
36 | 4P | ВА-303-4P-0180A | 22784DEK | |
36 | 4P | ВА-303-4P-0200A | 22785DEK | |
36 | 4P | ВА-303-4P-0225A | 22786DEK | |
36 | 4P | ВА-303-4P-0250A | 22787DEK | |
ВА-303М | 36 | 3Р | ВА-303M-3P-0100A | 22810DEK |
36 | 3Р | ВА-303M-3P-0125A | 22811DEK | |
36 | 3Р | ВА-303M-3P-0160A | 22812DEK | |
36 | 3Р | ВА-303M-3P-0180A | 22813DEK | |
36 | 3Р | ВА-303M-3P-0200A | 22814DEK | |
36 | 3Р | ВА-303M-3P-0225A | 22815DEK | |
36 | 3Р | ВА-303M-3P-0250A | 22816DEK | |

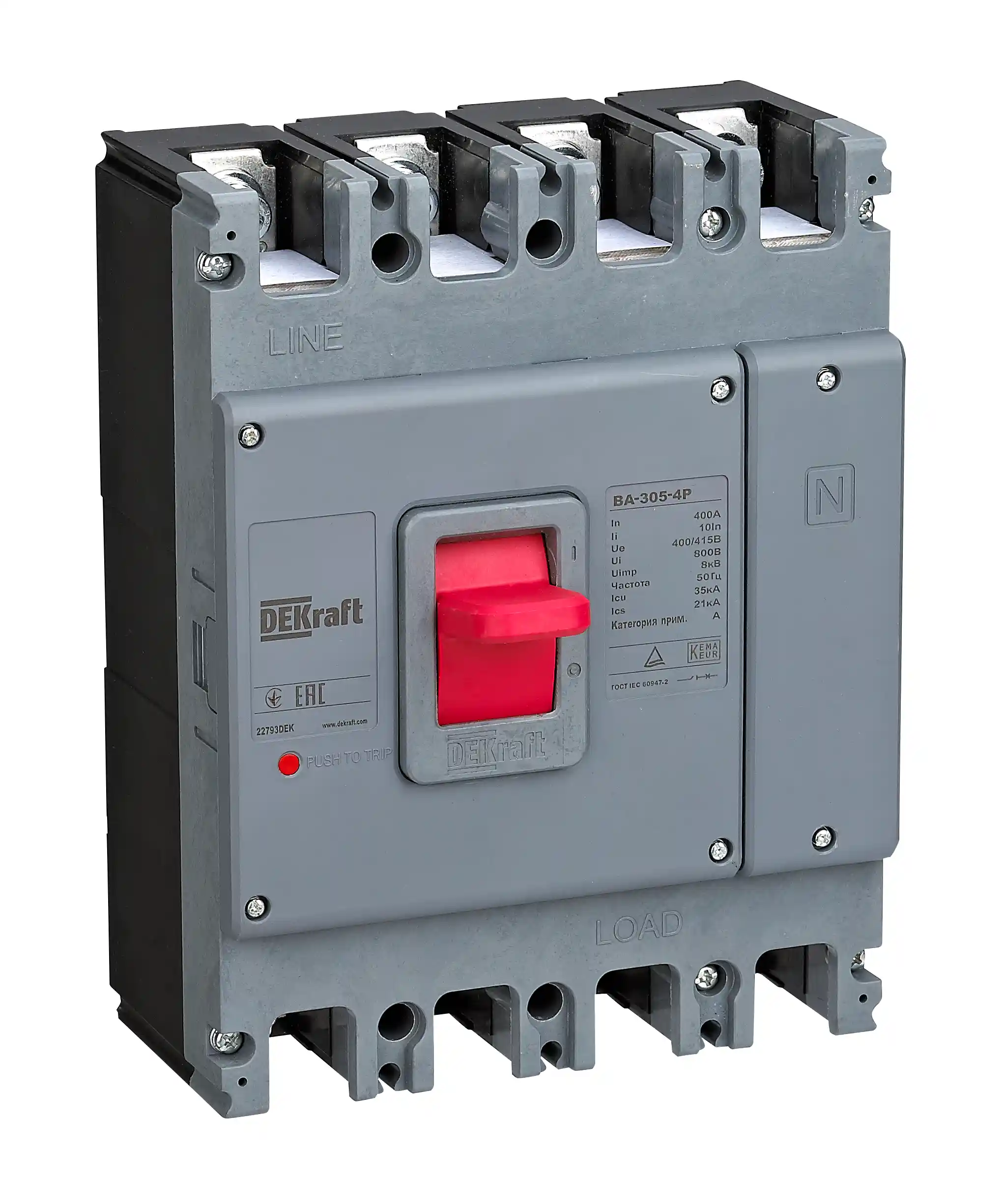

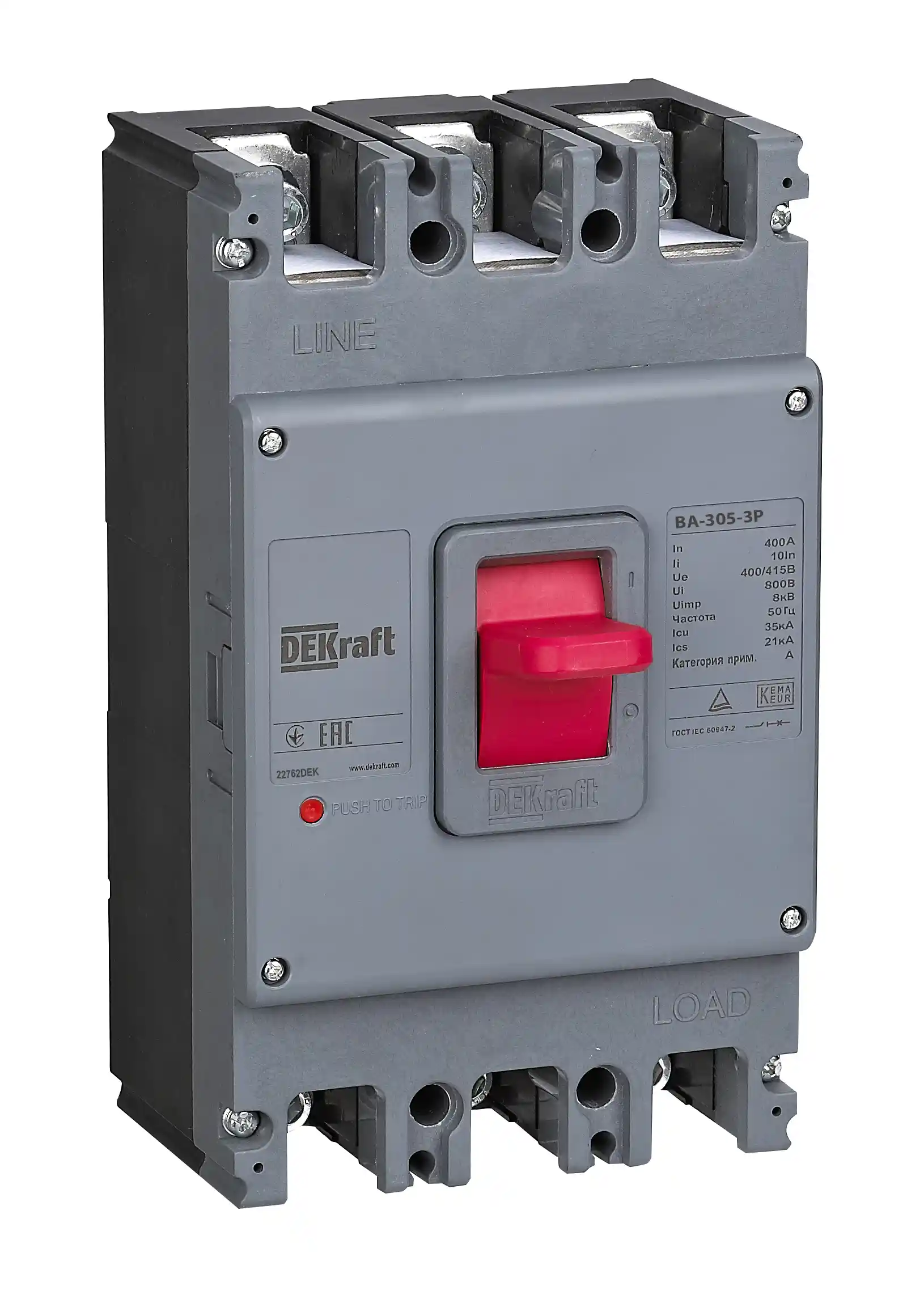

ВА-305 | 35 | 3Р | ВА-305-3P-0200A | 22757DEK |
35 | 3Р | ВА-305-3P-0225A | 22758DEK | |
35 | 3Р | ВА-305-3P-0250A | 22759DEK | |
35 | 3Р | ВА-305-3P-0315A | 22760DEK | |
35 | 3Р | ВА-305-3P-0350A | 22761DEK | |
35 | 3Р | ВА-305-3P-0400A | 22762DEK | |
35 | 3Р | ВА-305-3P-0500A | 22763DEK | |
35 | 3Р | ВА-305-3P-0630A | 22764DEK | |
35 | 4Р | ВА-305-4P-0200A | 22788DEK | |
35 | 4Р | ВА-305-4P-0225A | 22789DEK | |
35 | 4Р | ВА-305-4P-0250A | 22790DEK | |
35 | 4Р | ВА-305-4P-0315A | 22791DEK | |
35 | 4Р | ВА-305-4P-0350A | 22792DEK | |
35 | 4Р | ВА-305-4P-0400A | 22793DEK | |
35 | 4Р | ВА-305-4P-0500A | 22794DEK | |
35 | 4Р | ВА-305-4P-0630A | 22795DEK | |
ВА-305М | 50 | 3Р | ВА-305M-3P-0200A | 22817DEK |
50 | 3Р | ВА-305M-3P-0225A | 22818DEK | |
50 | 3Р | ВА-305M-3P-0250A | 22819DEK | |
50 | 3Р | ВА-305M-3P-0315A | 22820DEK | |
50 | 3Р | ВА-305M-3P-0350A | 22821DEK | |
50 | 3Р | ВА-305M-3P-0400A | 22822DEK | |
50 | 3Р | ВА-305M-3P-0500A | 22823DEK | |
50 | 3Р | ВА-305M-3P-0630A | 22824DEK | |

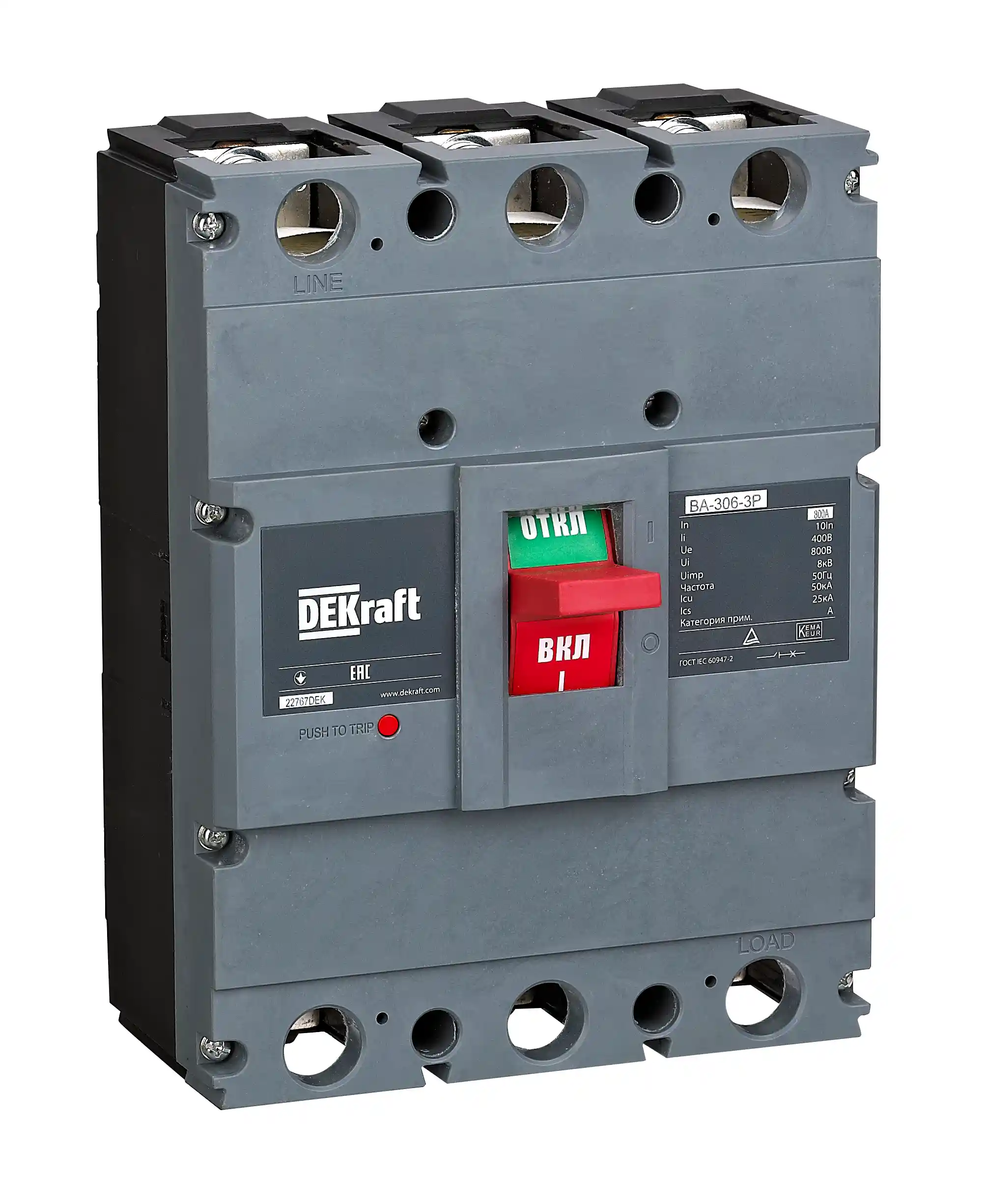

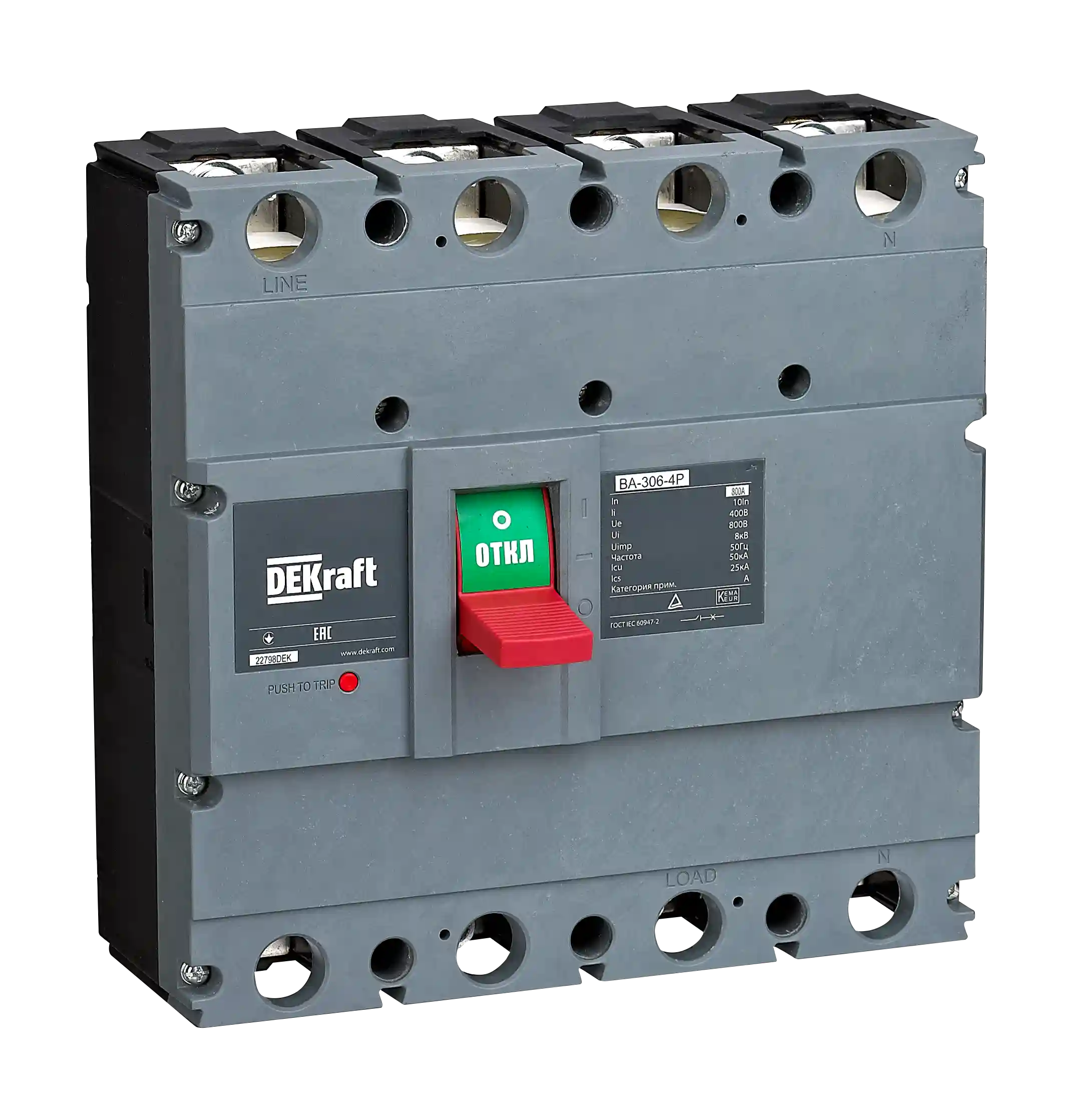

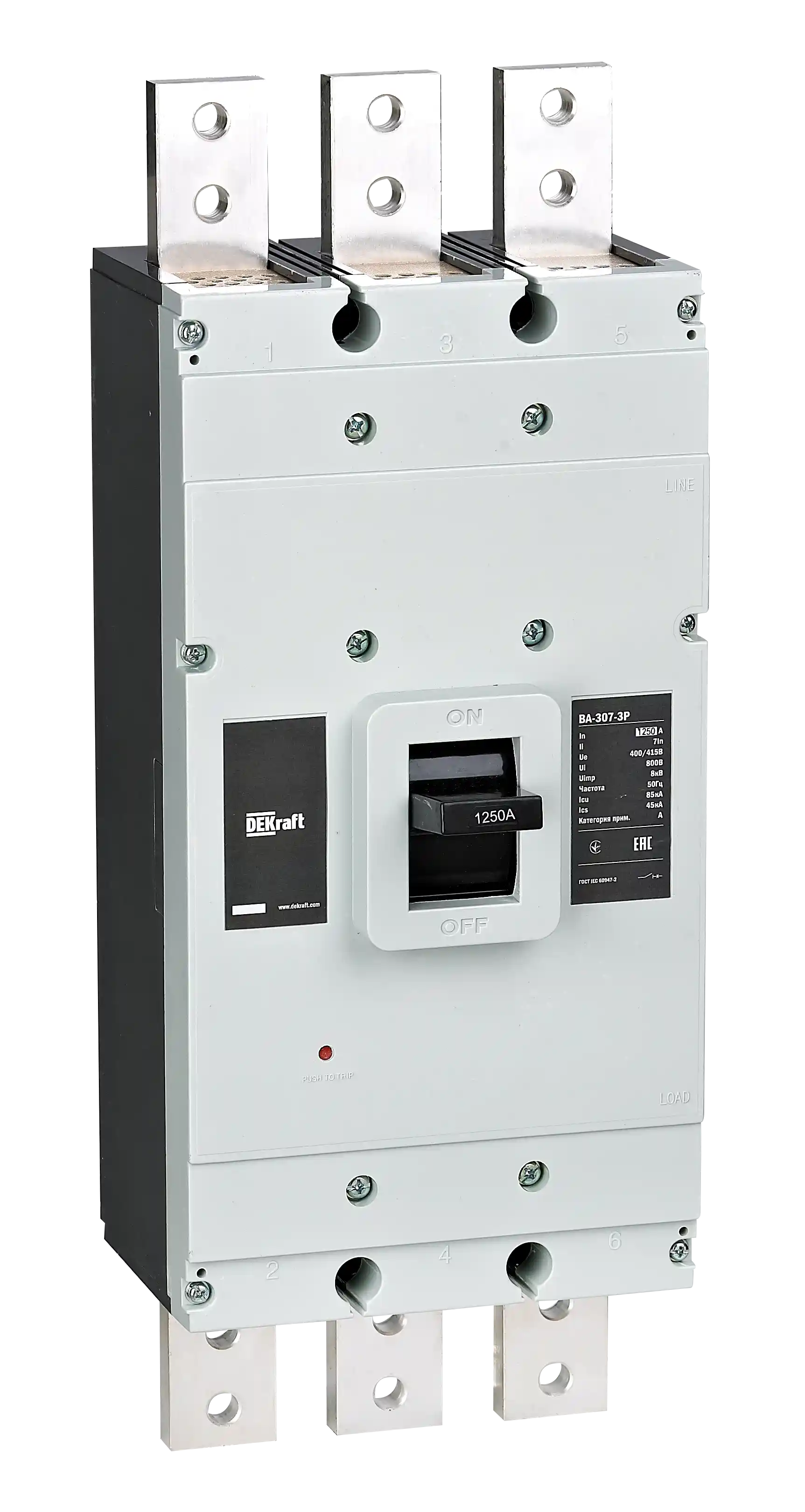

ВА-306 | 50 | 3Р | ВА-306-3P-0630A | 22765DEK |
50 | 3Р | ВА-306-3P-0700A | 22766DEK | |
50 | 3Р | ВА-306-3P-0800A | 22767DEK | |
50 | 4Р | ВА-306-4P-0630A | 22796DEK | |
50 | 4Р | ВА-306-4P-0700A | 22797DEK | |
50 | 4Р | ВА-306-4P-0800A | 22798DEK | |
ВА-307 | 85 | 3Р | ВА-307-3P-0800A | 22768DEK |
85 | 3Р | ВА-307-3P-1000A | 22769DEK | |
85 | 3Р | ВА-307-3P-1250A | 22770DEK | |

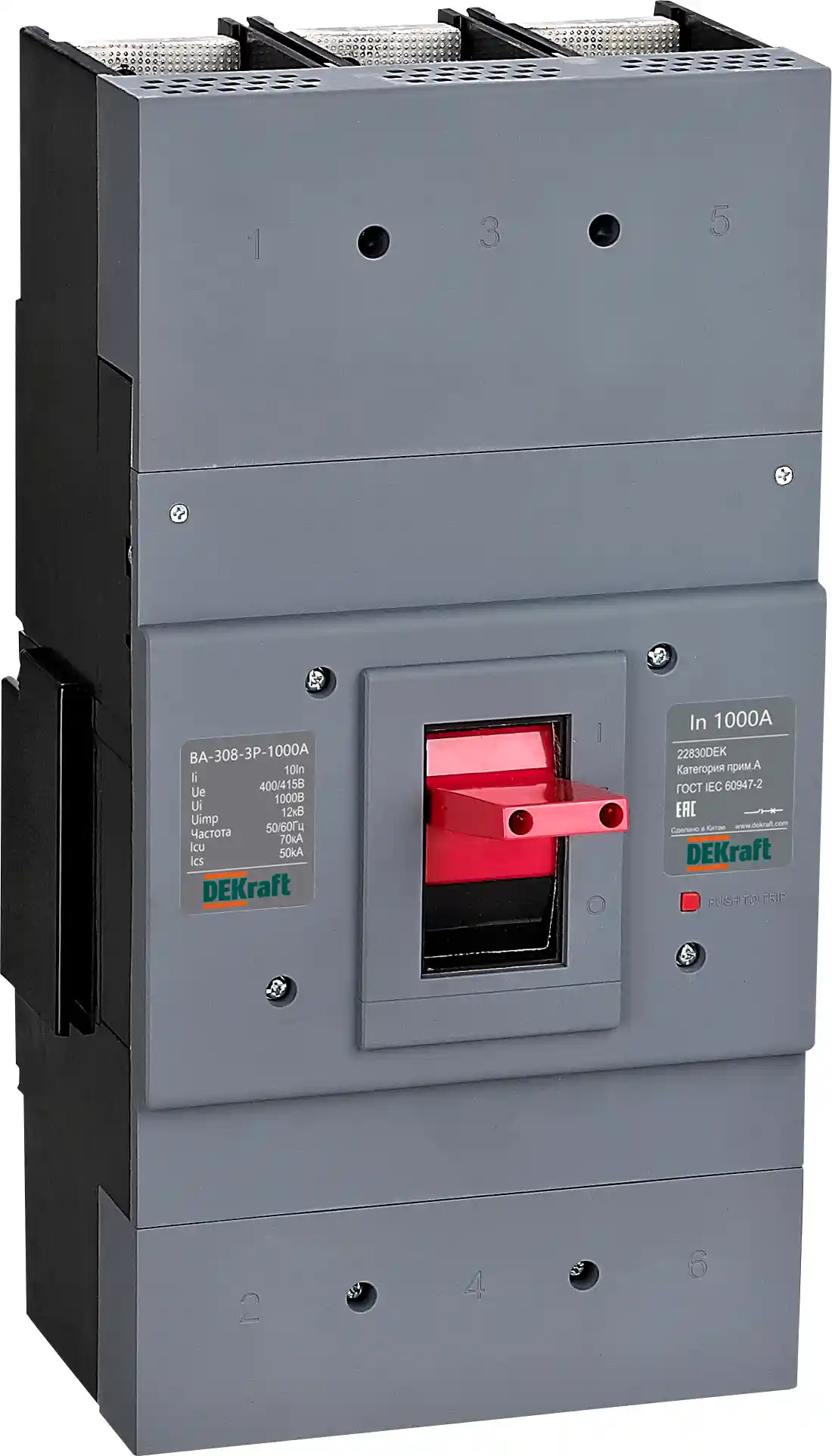

ВА-308 | 70 | 3Р | ВА-308-3P-800A | 22829DEK |
70 | 3Р | ВА-308-3P-1000A | 22830DEK | |
70 | 3Р | ВА-308-3P-1250A | 22831DEK | |
70 | 3Р | ВА-308-3P-1600A | 22832DEK |
Тип аксессуара | Модель | Артикул |

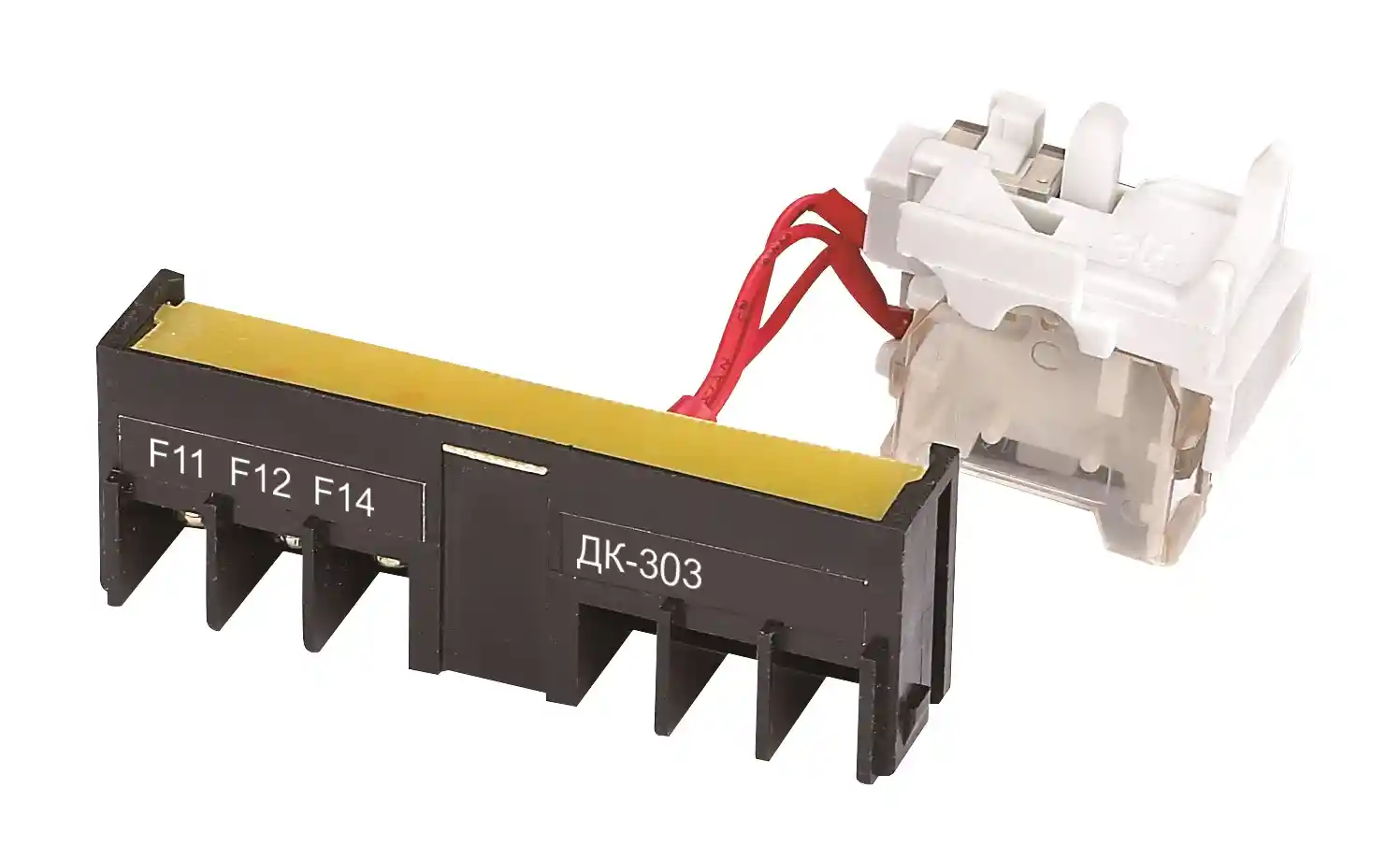

ДК-300 | Контакт дополнительный левый 1НО1НЗ ВА-302 | 22840DEK |
Контакт дополнительный правый 1НО1НЗ ВА-302 3P | 22841DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-302 4P | 22842DEK | |
Контакт дополнительный левый 1НО1НЗ ВА-303 | 22843DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-303 3P | 22844DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-303 4P | 22845DEK | |
Контакт дополнительный левый 1НО1НЗ ВА-305 | 22846DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-305 3P | 22847DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-305 4P | 22848DEK | |
Контакт дополнительный левый 1НО1НЗ ВА-306 | 22849DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-306 3P | 22850DEK | |
Контакт дополнительный правый 1НО1НЗ ВА-306 4P | 22851DEK | |
Контакт дополнительный левый 2НО2НЗ ВА-302 | 22854DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-302 3P | 22855DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-302 4P | 22856DEK | |
Контакт дополнительный левый 2НО2НЗ ВА-303 | 22857DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-303 3P | 22858DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-303 4P | 22859DEK | |
Контакт дополнительный левый 2НО2НЗ ВА-305 | 22860DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-305 3P | 22861DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-305 4P | 22862DEK | |
Контакт дополнительный левый 2НО2НЗ ВА-306 | 22863DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-306 3P | 22864DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-306 4P | 22865DEK | |
Контакт дополнительный левый 2НО2НЗ ВА-307 | 22866DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-307 3P | 22867DEK | |
Контакт дополнительный правый 2НО2НЗ ВА-308 3P | 23003DEK | |
СК-300 | Контакт сигнальный левый ВА-302 | 22868DEK |
Контакт сигнальный правый ВА-302 3P | 22869DEK | |
Контакт сигнальный правый ВА-302 4P | 22870DEK | |
Контакт сигнальный левый ВА-303 | 22871DEK | |
Контакт сигнальный правый ВА-303 3P | 22872DEK | |
Контакт сигнальный правый ВА-303 4P | 22873DEK | |
Контакт сигнальный левый ВА-305 | 22874DEK | |
Контакт сигнальный правый ВА-305 3P | 22875DEK | |
Контакт сигнальный правый ВА-305 4P | 22876DEK | |
Контакт сигнальный левый ВА-306 | 22877DEK | |
Контакт сигнальный правый ВА-308 3P | 23004DEK | |

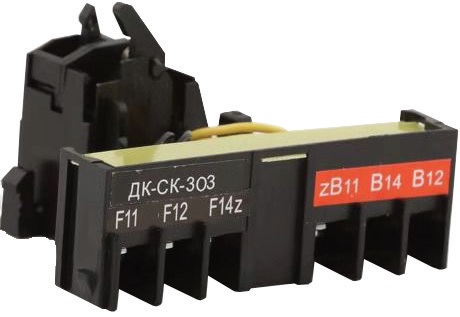

ДК-СК-300 | Контакт дополнительный и сигнальный левый ВА-302 | 22880DEK |
Контакт дополнительный и сигнальный правый ВА-302 3P | 22881DEK | |
Контакт дополнительный и сигнальный правый ВА-302 4P | 22882DEK | |
Контакт дополнительный и сигнальный левый ВА-303 | 22883DEK | |
Контакт дополнительный и сигнальный правый ВА-303 3P | 22884DEK | |
Контакт дополнительный и сигнальный правый ВА-303 4P | 22885DEK | |
Контакт дополнительный и сигнальный левый ВА-305 | 22886DEK | |
Контакт дополнительный и сигнальный правый ВА-305 3P | 22887DEK | |
Контакт дополнительный и сигнальный правый ВА-305 4P | 22888DEK | |
Контакт дополнительный и сигнальный левый ВА-306 | 22889DEK | |
Контакт дополнительный и сигнальный правый ВА-308 3P | 23005DEK | |

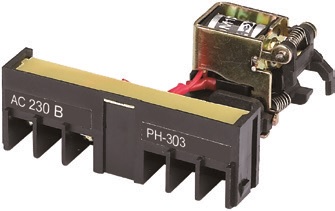

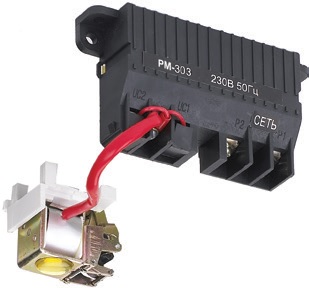

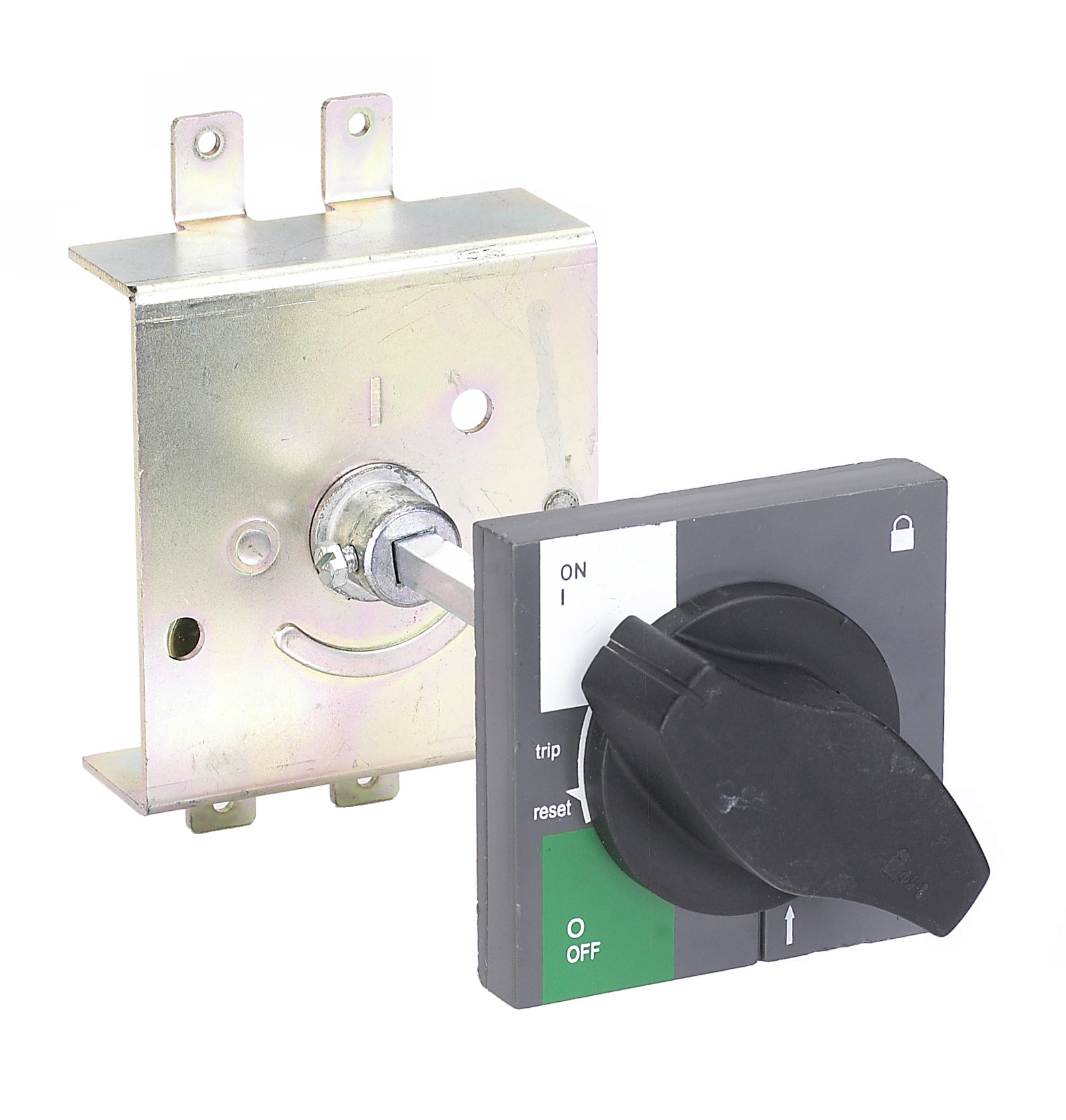

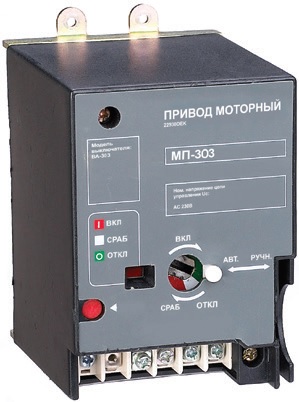

РН-300 | Расцепитель независимый правый AC 230В ВА-302 3P | 22892DEK |
Расцепитель независимый правый AC 230В ВА-302 4P | 22893DEK | |
Расцепитель независимый левый AC 230В ВА-303 | 22894DEK | |
Расцепитель независимый правый AC 230В ВА-303 3P | 22895DEK | |
Расцепитель независимый правый AC 230В ВА-303 4P | 22896DEK | |
Расцепитель независимый левый AC 230В ВА-305 | 22897DEK | |
Расцепитель независимый правый AC 230В ВА-305 3P | 22898DEK | |
Расцепитель независимый правый AC 230В ВА-305 4P | 22899DEK | |
Расцепитель независимый левый AC 230В ВА-306 | 22900DEK | |
Расцепитель независимый правый AC 230В ВА-306 3P | 22901DEK | |
Расцепитель независимый правый AC 230В ВА-306 4P | 22902DEK | |
Расцепитель независимый правый AC 230В ВА-307 3P | 22904DEK | |
Расцепитель независимый левый AC 230В ВА-308 3P | 23008DEK | |
Расцепитель независимый правый AC 400В ВА-302 3P | 22905DEK | |
Расцепитель независимый правый AC 400В ВА-302 4P | 22906DEK | |
Расцепитель независимый левый AC 400В ВА-303 | 22907DEK | |
Расцепитель независимый правый AC 400В ВА-303 3P | 22908DEK | |
Расцепитель независимый правый AC 400В ВА-303 4P | 22909DEK | |
Расцепитель независимый левый AC 400В ВА-305 | 22910DEK | |
Расцепитель независимый правый AC 400В ВА-305 3P | 22911DEK | |
Расцепитель независимый правый AC 400В ВА-305 4P | 22912DEK | |
Расцепитель независимый левый AC 400В ВА-306 | 22913DEK | |
Расцепитель независимый правый AC 400В ВА-306 3P | 22914DEK | |
Расцепитель независимый правый AC 400В ВА-306 4P | 22915DEK | |
Расцепитель независимый правый AC 400В ВА-307 3P | 22917DEK | |
Расцепитель независимый левый AC 400В ВА-308 3P | 23009DEK | |
РМ-300 | Расцепитель мин. напряжения левый AC 230В ВА-302 | 22918DEK |
Расцепитель мин. напряжения левый AC 230В ВА-303 | 22919DEK | |
Расцепитель мин. напряжения левый AC 230В ВА-305 | 22920DEK | |
Расцепитель мин. напряжения левый AC 230В ВА-306 | 22921DEK | |
Расцепитель мин. напряжения левый AC 230В ВА-307 | 22922DEK | |
Расцепитель мин. напряжения левый AC 230В ВА-308 | 23006DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-302 | 22923DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-303 | 22924DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-305 | 22925DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-306 | 22926DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-307 | 22927DEK | |
Расцепитель мин. напряжения левый AC 400В ВА-308 | 23007DEK | |
РП-300 | Ручка на дверь шкафа ВА-302 | 22938DEK |
Ручка на дверь шкафа ВА-303 | 22939DEK | |
Ручка на дверь шкафа ВА-305 | 22940DEK | |
Ручка на дверь шкафа ВА-306 | 22941DEK | |
Ручка на дверь шкафа ВА-308 | 23010DEK | |
МП-300 | Привод моторный AC 230В ВА-302 | 22928DEK |
Привод моторный AC 230В ВА-303 | 22929DEK | |
Привод моторный AC 230В ВА-305 | 22930DEK | |
Привод моторный AC 230В ВА-306 | 22931DEK | |
Привод моторный AC 230В ВА-307 | 22932DEK | |
Привод моторный AC 230В ВА-308 | 23011DEK | |
Привод моторный AC 400В ВА-302 | 22933DEK | |
Привод моторный AC 400В ВА-303 | 22934DEK | |
Привод моторный AC 400В ВА-305 | 22935DEK | |
Привод моторный AC 400В ВА-306 | 22936DEK | |
Привод моторный AC 400В ВА-307 | 22937DEK | |
КА-300 | Корзина втычного типа фронт. подкл. ВА-302 3P | 22952DEK |
Корзина втычного типа фронт. подкл. ВА-302 4P | 22953DEK | |
Корзина втычного типа фронт. подкл. ВА-303 3P | 22954DEK | |
Корзина втычного типа фронт. подкл. ВА-303 4P | 22955DEK | |
Корзина втычного типа задн. подкл. ВА-302 3P | 22956DEK | |
Корзина втычного типа задн. подкл. ВА-302 4P | 22957DEK | |
Корзина втычного типа задн. подкл. ВА-303 3P | 22958DEK | |
Корзина втычного типа задн. подкл. ВА-303 4P | 22959DEK | |
Корзина втычного типа задн. подкл. ВА-305 3P | 22960DEK | |
Корзина втычного типа задн. подкл. ВА-305 4P | 22961DEK | |
Корзина втычного типа задн. подкл. ВА-306 3P | 22962DEK | |
Корзина втычного типа задн. подкл. ВА-306 4P | 22963DEK | |

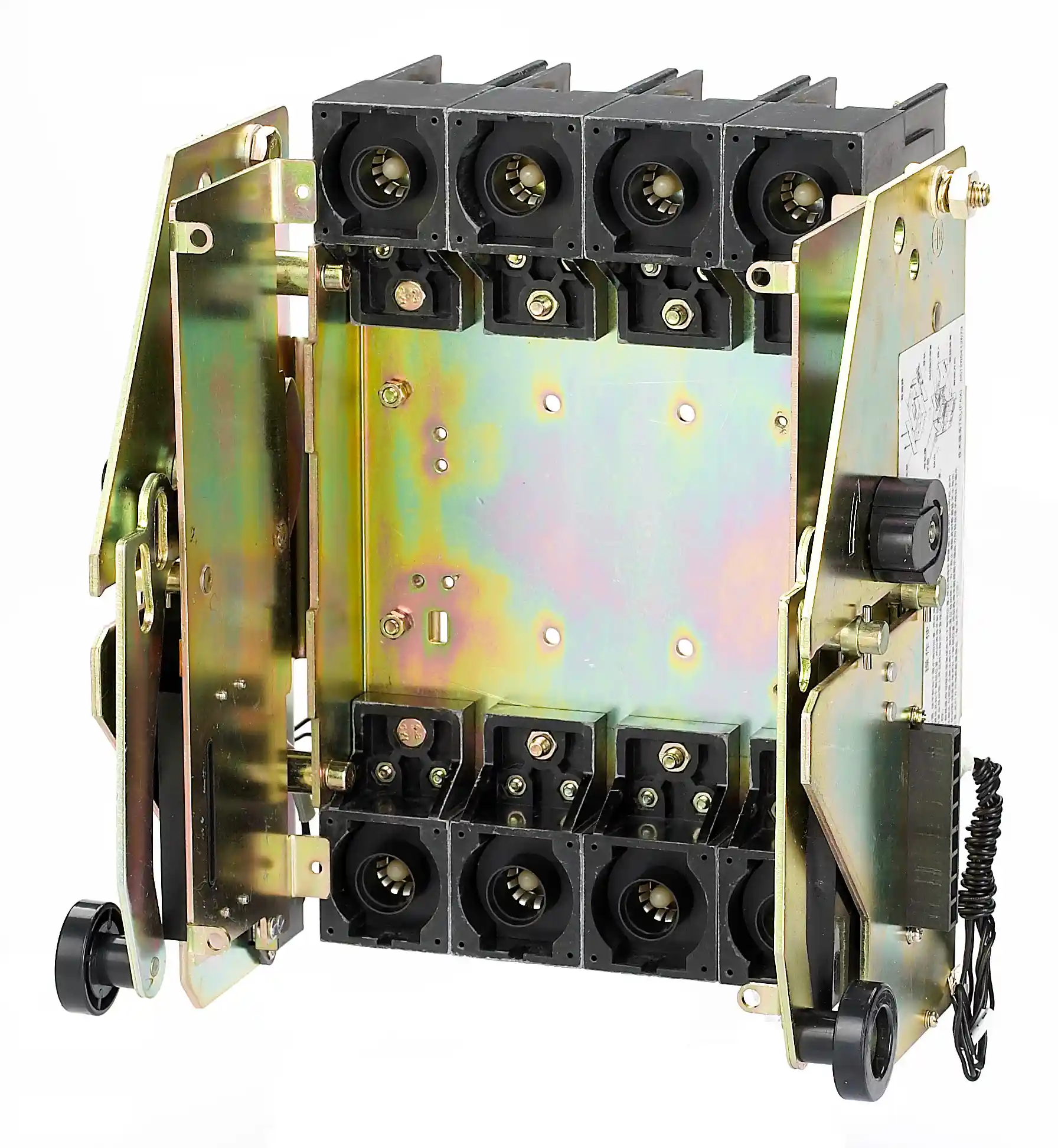

Корзина выкатного типа ВА-305 3P * | 22964DEK | |
Корзина выкатного типа ВА-305 4P * | 22965DEK | |
Корзина выкатного типа ВА-306 3Р | 22966DEK | |

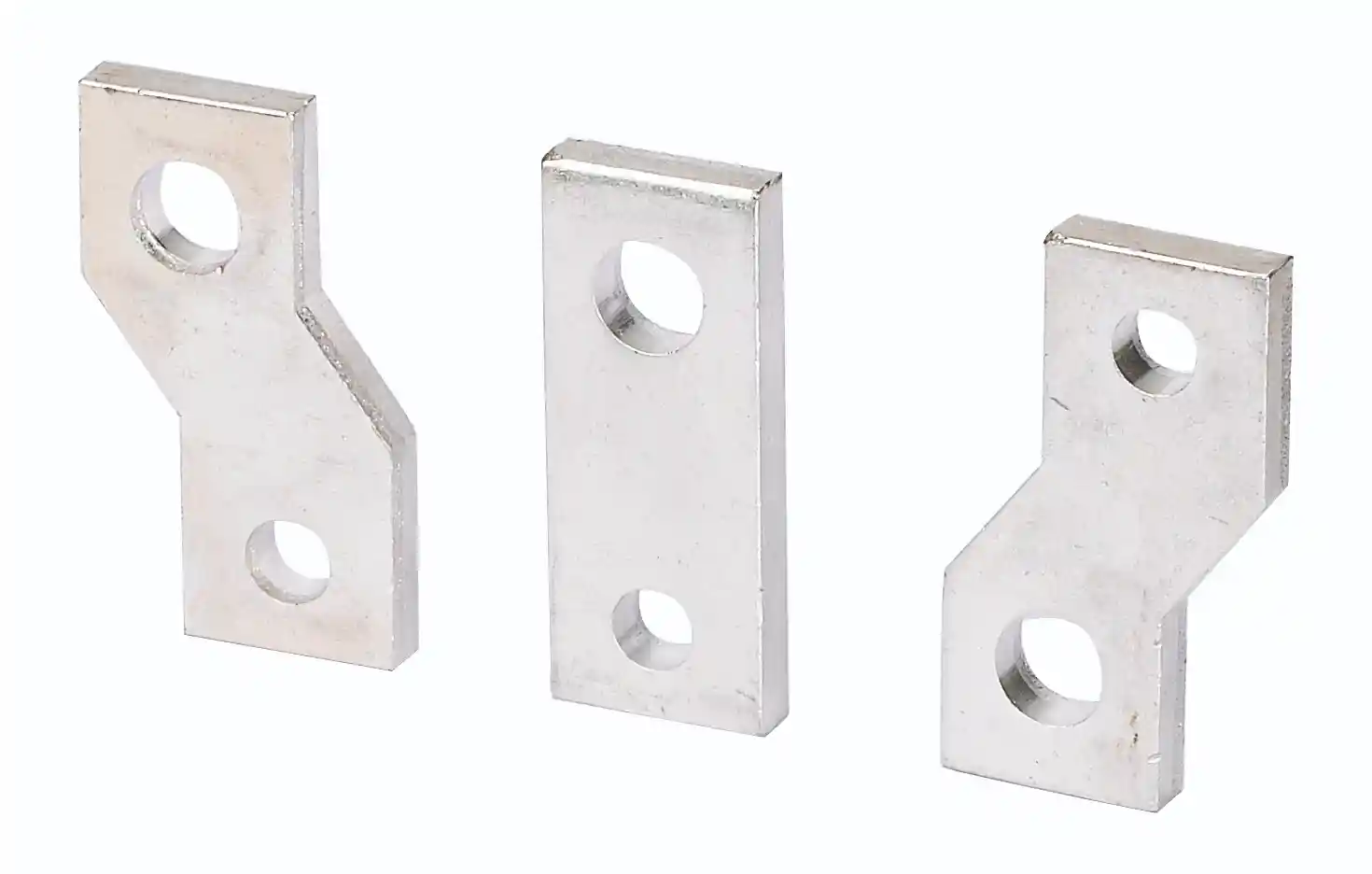

ШВ-300 | Шины выносные компл. 3 шт. ВА-302 3P | 22943DEK |
Шины выносные компл. 4 шт. ВА-302 4P | 22944DEK | |
Шины выносные комп. 3 шт. ВА-303 3P | 22945DEK | |
Шины выносные комп. 4 шт. ВА-303 4P | 22946DEK | |
Шины выносные комп. 3 шт. ВА-305 3P | 22947DEK | |
Шины выносные комп. 4 шт. ВА-305 4P | 22948DEK | |
Шины выносные комп. 3 шт. ВА-306 3P | 22949DEK | |
Шины выносные комп. 4 шт. ВА-306 4P | 22950DEK | |
Шины выносные комп. 6 шт. ВА-308 3P | 23013DEK | |

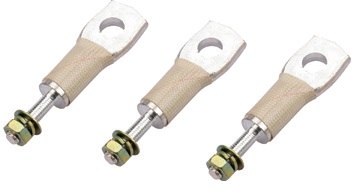

ЗП-300 | Заднее присоединение ВА-302 3Р | 22976DEK |
Заднее присоединение ВА-302 4Р | 22977DEK | |
Заднее присоединение ВА-303 3Р | 22978DEK | |
Заднее присоединение ВА-303 4Р | 22979DEK | |
Заднее присоединение ВА-305 3Р | 22980DEK | |
Заднее присоединение ВА-305 4Р | 22981DEK | |
Заднее присоединение ВА-306 3Р | 22982DEK | |
Заднее присоединение ВА-306 4Р | 22983DEK | |

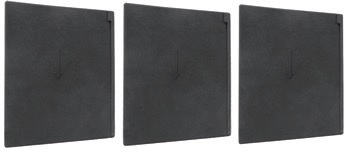

МФ-300 | Перегородка межфазная комп. 2 шт. ВА-302 3Р | 22985DEK |
Перегородка межфазная комп. 3 шт. ВА-302 4Р | 22986DEK | |
Перегородка межфазная комп. 2 шт. ВА-303 3Р | 22987DEK | |
Перегородка межфазная комп. 3 шт. ВА-303 4Р | 22988DEK | |
Перегородка межфазная комп. 2 шт. ВА-305 3Р | 22989DEK | |
Перегородка межфазная комп. 3 шт. ВА-305 4Р | 22990DEK | |
Перегородка межфазная комп. 2 шт. ВА-306 3Р | 22991DEK | |
Перегородка межфазная комп. 3 шт. ВА-306 4Р | 22992DEK |
