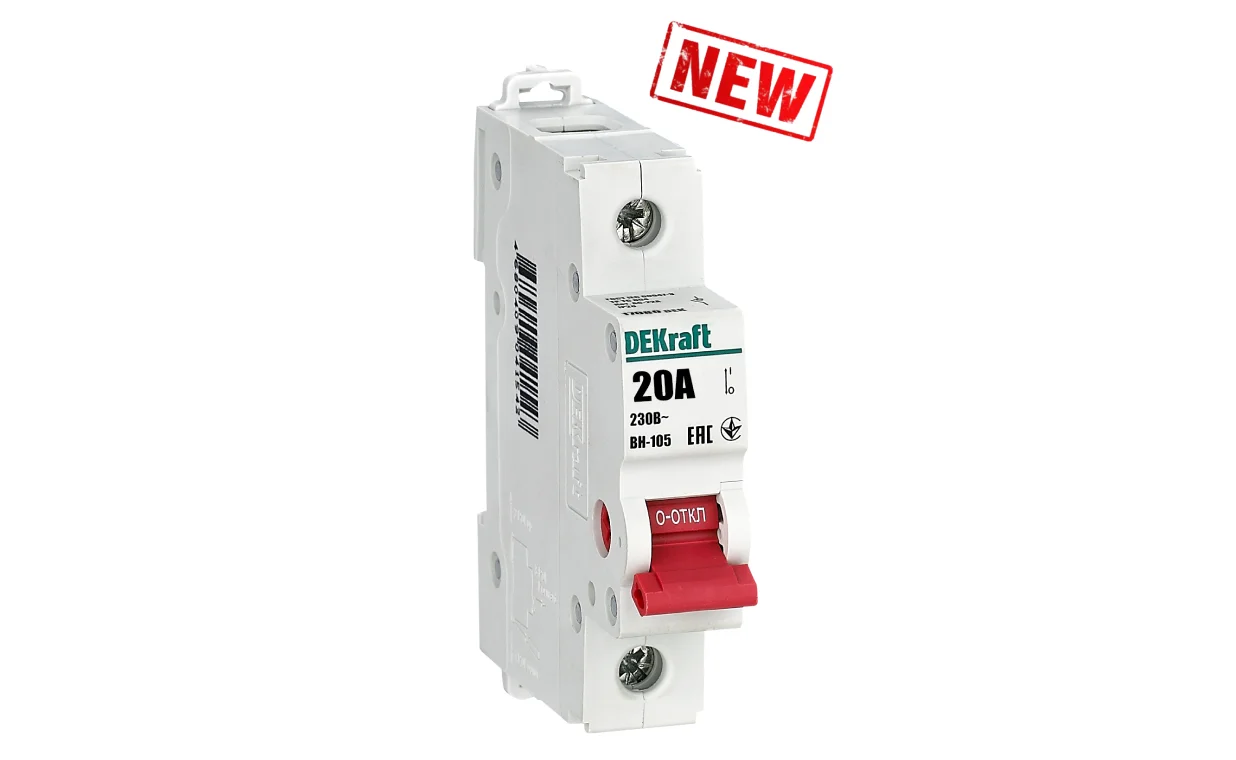

Выключатели-разъединители серии ВН-105

Выключатели-разъединители ВН-105 используются для соединения и разъединения цепей. Это второе поколение специализированной версии для щитовиков и электромонтажников.
Аппараты не обеспечивают защиту цепи — для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока, однако в качестве выключателя-разъединителя она подходит идеально.

Основным преимуществом является самый надежный разрыв цепи (т.к. используются специальные мостиковые контакты) — он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.

Перейти в каталог

Сфера применения

  • Общественные и административные здания

  • Промышленные предприятия

  • Производственные объекты

Выключатели-разъединители применяются в распределительных, квартирных, этажных щитах жилых и административных зданий, а также промышленных объектов.

Используются для оперативного соединения и разъединения цепи. Дополнительных аксессуаров для серии ВН-105 в ассортименте нет.

Преимущества

Номинальный ток аппаратов до 125 А
Номинальный ток аппаратов до 125 А

Возможность подключения кабелем: многопроволочным, типа ПуГВ (закримпованый в наконечник типа НШВИ) и монопроволочным, сечением до 35 мм2, в аппаратах номинальным током до 63 Ампер, а в аппаратах 100 и 125 Ампер возможно подключить сечение до 50 мм2 , что делает возможным использовать ВН-105 в качестве главного выключателя-разъединителя.

Место под надпись на лицевой стороне каждого аппарата
Место под надпись на лицевой стороне каждого аппарата

дает возможность нанести на каждый аппарат информацию о коммутируемой цепи.

Четкая маркировка с крупными буквами
Четкая маркировка с крупными буквами

ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный выключатель нагрузки по основным характеристиками среди нескольких схожих.

Качество монтажа достигается
Качество монтажа достигается

при условии правильного снятия изоляции. На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию.
Необходимо только приложить провод к маркировке и снять изоляцию.

Самый надежный двойной разрыв цепи обеспечивается благодаря мостиковым контактам
Самый надежный двойной разрыв цепи обеспечивается благодаря мостиковым контактам

и полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании для этих целей автоматического выключателя.

Монолитная лицевая панель
Монолитная лицевая панель

создана таким образом, чтобы при деформации аппарата или КЗ не нанести вред человеку, который может стоять перед аппаратом.

Повышенная износостойкость
Повышенная износостойкость

означает, что аппарат рассчитан на большое число коммутаций и использование в условиях загрязнения и запыленности

Красная рукоятка управления
Красная рукоятка управления

необходима для обеспечения большого числа включений-отключений в сложных условиях эксплуатации, и индикации выключателяразъединителя среди модульных устройств.

Технические характеристики

Параметр / Серия

ВН-105

Соответствие стандартам и регламентам

ГОСТ Р 50030.3 (МЭК 60947-3), TP TC 004/ 2011

Количество полюсов, P

1, 2, 3, 4

Номинальное рабочее напряжение Ue, В

230 / 400

Номинальное напряжение по изоляции Ui, В

500

Номинальный ток In, А

20, 32, 63, 100, 1 25

Номинальная частота сети переменного тока

50 / 60 Гц

Категория применения

AC-22

Номинальная включающая способность при коротком замыкании Icm

28,1le

Номинальное импульсное выдерживаемое напряжение Uimp, кВ

4

Устойчивость к механическим воздействиям

30 rp., 3 удара, длительность импульса 11 мс

Номинальный кратковременно выдерживаемый ток (до 1 с) Icw

20Іе

Механическая износостойкость, циклов B-O, не менее

50 000

Коммутационная износостойкость, циклов B-O, не менее

32A: 30 000

6ЗА: 20 000

100A: 10 000

125А: 2 500

Подключение нагрузки

Сверху или снизу

Максимальное сечение подключаемого провода, мм2

20 – 63 Ампера: 35 мм2

100 – 125 Ампер: 50 мм2

Диапазон рабочей температуры, °С

-30-+70

Степень защиты

ІР20 открытый аппарат / ІР40 аппарат в корпусе

Предельное усилие затяжки клеммных зажимов, Н•м

3,5

Ремонтнопригодность

Неремонтнопригодный

Страна изготовления

Китай

Схемы и графики

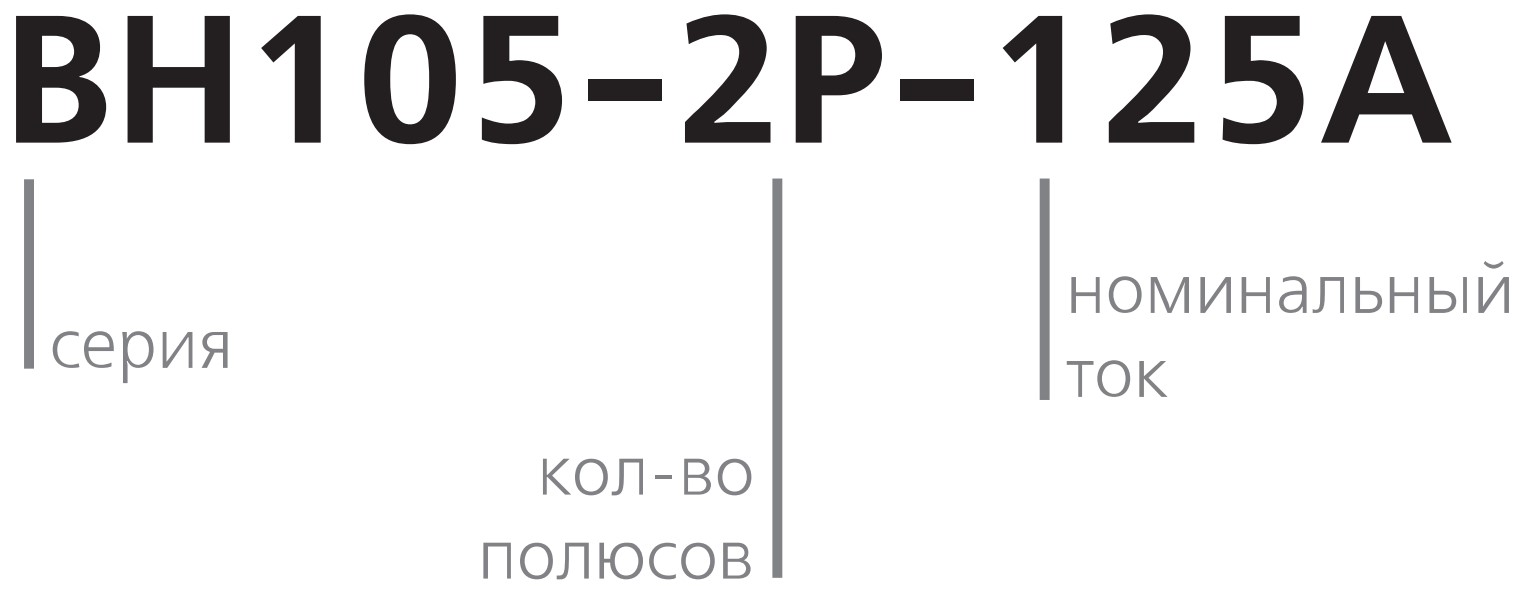

Структура условного обозначения

Полный ассортимент

Внешний вид

Количество полюсов

Модель

Артикул

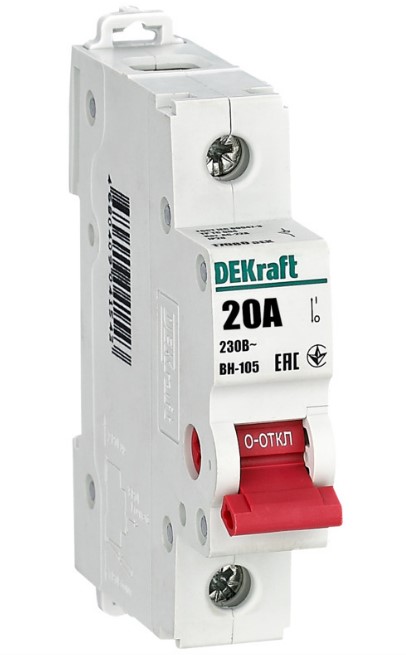

BH- 105 1Р

1P

ВH105 -1Р-020А

17080DEK

ВН105-1Р-0З2А

17081DEK

ВН105 -1Р-06ЗА

17082DEK

ВН105-1Р-100А

17083DEK

ВН105-1Р-125А

17084DEK

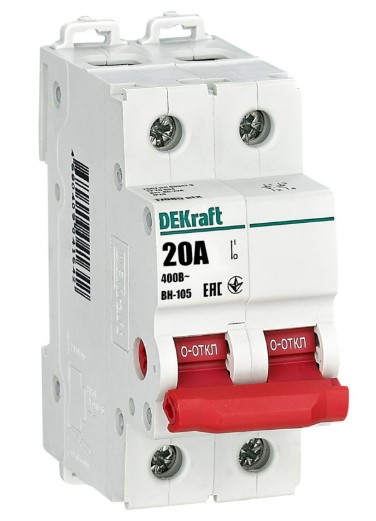

ВН-105 2P

2P

ВН105-2Р-020А

17085DEK

BH105-2Р-032A

17086DEK

BH105-2Р-6ЗА

17087DEK

ВН105-2Р-100А

17088DEK

BH105-2Р-125А

17089DEK

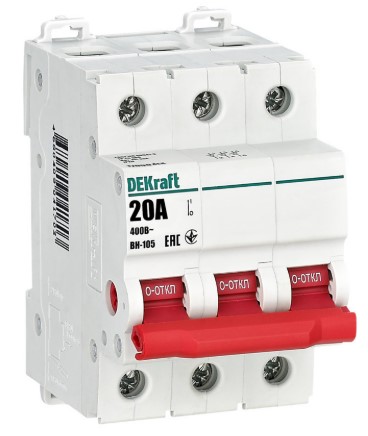

BH-105 ЗР

3P

BH105-3Р-020А

17090DEK

BH105-3Р-032A

17091DEK

ВН105-3Р-06ЗА

17092DEK

BH105-3P-100A

17093DEK

BH105-3P-125A

17094DEK

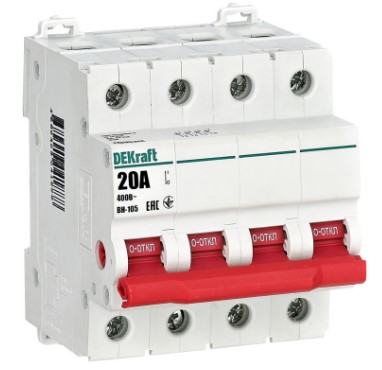

BH- 105 4P

4P

BH105-4Р-020А

17095DEK

BH105-4Р-032A

17096DEK

BH105-4Р-06ЗА

17097DEK

BH105-4P-100A

17098DEK

BH105-4P-125A

17099DEK
