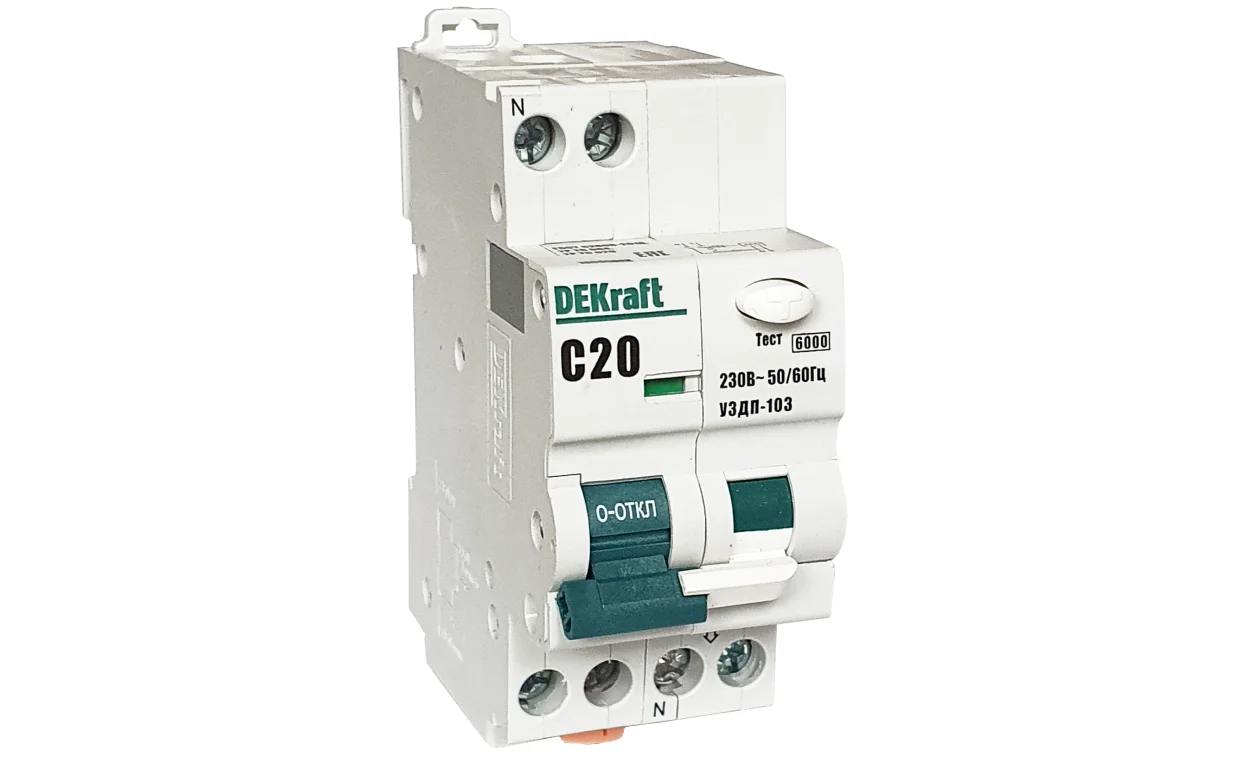

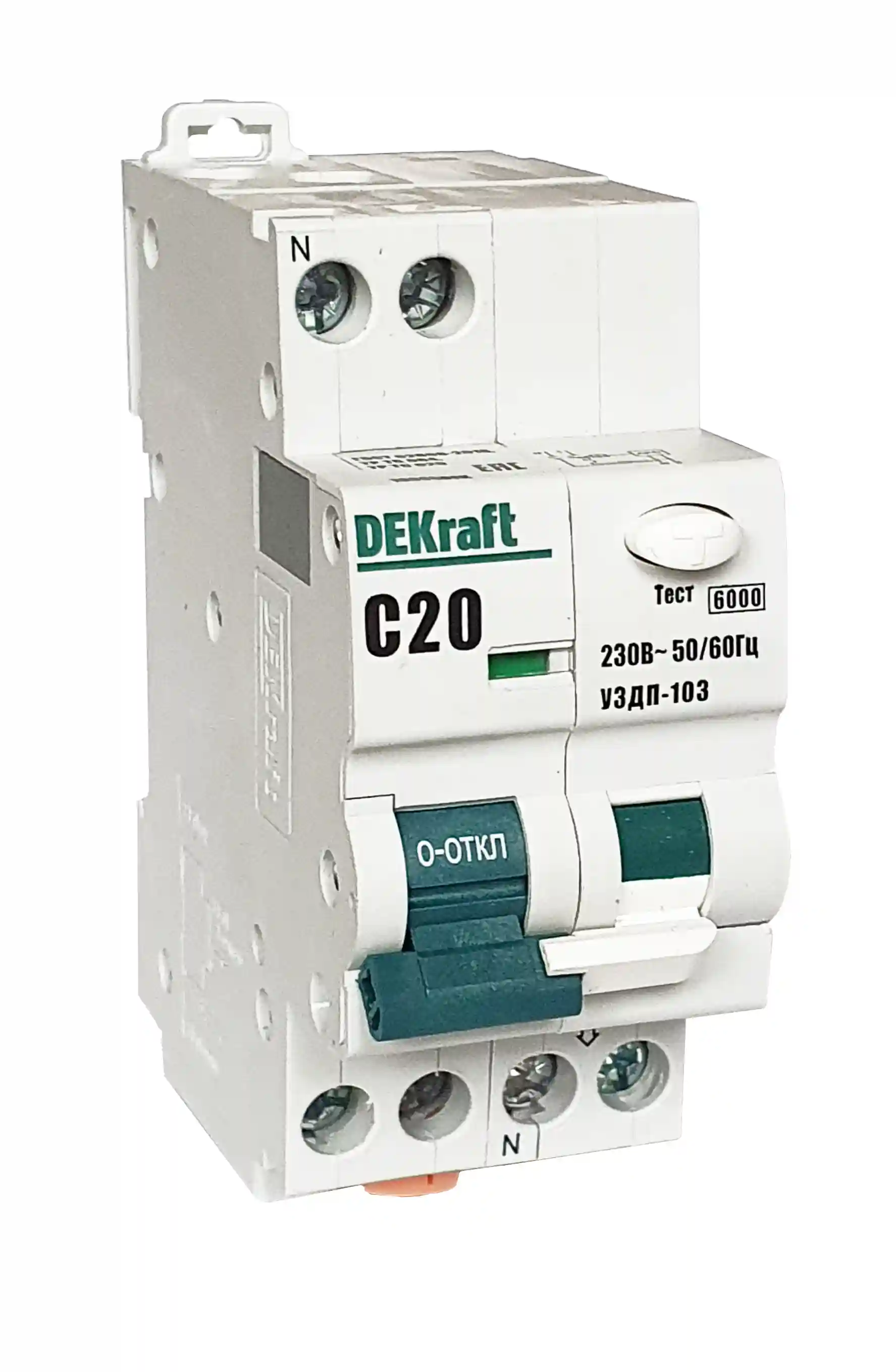

Устройства защиты от дугового пробоя УЗДП-103

Устройство защиты от дугового пробоя предназначено для предотвращения дугового пробоя (искрения) в электропроводке, вызванного нарушением изоляции и способного привести к пожарам.

Микроконтроллер электронного блока распознавания дуги непрерывно анализирует частотный спектр тока, проходящего в рабочей цепи. При обнаружении частей спектра, характерных для искрения, микроконтроллер дает команду на разрыв цепи расцепителем.

УЗДП-103 с номинальным током до 20А сочетает функции УЗДП и автоматического выключателя, обеспечивает три вида защиты — от короткого замыкания, перегрузки и дугового пробоя.

Устройства защиты от дугового пробоя серии УЗДП-103 применяются в однофазных сетях.

Сфера применения Преимущества Технические характеристики Схемы и графики Полный ассортимент Документы

Сфера применения

Общественные и административные здания
Промышленные предприятия
Производственные объекты

УЗДП-103 применяется в распределительных, учётно- распределительных, телекоммуникационных щитах и др., в жилищном и гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.

УЗДП могут применяться для защиты групповых сетей или отдельных линий в зависимости от количества приборов потребления и общей пожароопасности помещения.

Применение УЗДП регламентировано нормативными документами СП 256.1325800.2016, ГОСТ IEC 61009-1-2014 и ГОСТ 31216-2003.

Преимущества

Размыкание обоих полюсов

Исключение возникновения опасных ситуаций при ошибочном монтаже

Быстрая проверка работоспособности аппарата кнопкой «ТЕСТ» без вызова электрика

Проверить, работает ли устройство, просто — нажмите кнопку «ТЕСТ» на корпусе. Это необходимо делать ежемесячно!

Окошко-индикатор состояния контактов

всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.

Технические характеристики

Параметр	Серия УЗДП-103
Соответствие регламентам и стандартам	ТР ТС 004 / 2011, ТР ТС 020 / 2011 ГОСТ IEC 61009-1-2014, ГОСТ 31216-2003
Число полюсов, P	1+N
Номинальное рабочее напряжение Ue, В	230
Ряд номинальных токов In, А	10, 16, 20
Номинальная частота сети переменного тока, Гц	50/60
Номинальная отключающая способность Icn, А	6000
Рабочая отключающая способность Ics, А	6000
Кривая отключения (диапазон токов мгновенного расцепления)	C
Механическая износостойкость, циклов В-О, не менее	4 000
Коммутационная износостойкость, циклов В-О, не менее	4 000
Тип устройства	Автоматический выключатель + блок УЗДП
Максимальное сечение подключаемого провода, мм2	25
Подключение нагрузки	ТОЛЬКО снизу
Диапазон рабочих температур, °С	-35..+70
Степень защиты	IP 20
Усилие затяжки клеммных зажимов, Н·м	1,5
Предельное усилие затяжки клеммных зажимов, Н·м	1,5
Ремонтопригодность	Неремонтопригодный
Гарантийный срок эксплуатации	3 года
Страна изготовления	Китай

Схемы и графики

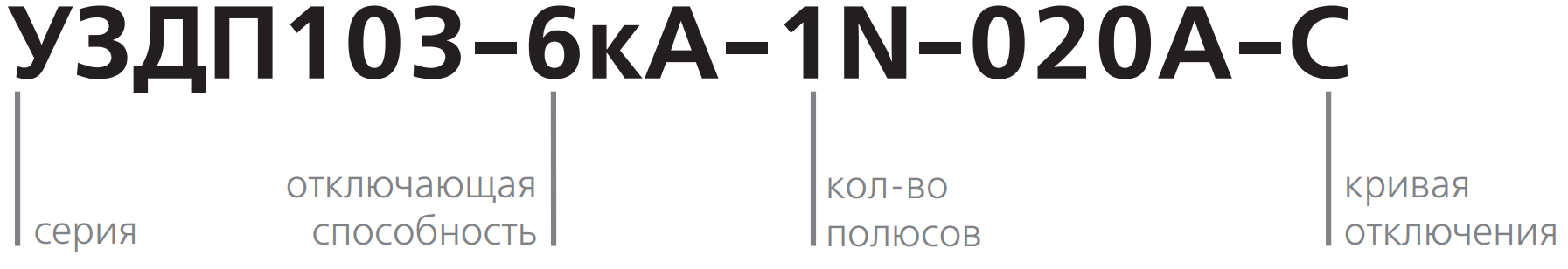

Структура условного обозначения

Полный ассортимент

Внешний вид	Модель	Артикул
	УЗДП103-6кА-1N-010A-C	19088DEK
	УЗДП103-6кА-1N-016A-C	19089DEK
	УЗДП103-6кА-1N-020A-C	19090DEK
