Трехпозиционные выключатели- разъединители серии ВР-103
Трехпозиционные выключатели-разъединители серии ВР-103 используется как вводно-распределительное устройство для жилых и общественных зданий.
Устройства не обеспечивают защиту цепи — для этого следует использовать автоматические выключатели, предохранители и выключатели дифференциального тока.
Основным преимуществом является самый надежный разрыв цепи при использовании специальных мостиковых контактов — он полностью исключает возможность перекрытия дугой по изоляции, что может произойти, например, при использовании в тех же целях автоматического выключателя.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Трехпозиционные выключатели-разъединители серии ВР-103 предназначен для оперативного включения, выключения и переключения электрических цепей.
Устройство способствует проведению тока в нормальном режиме.
- Оперативная коммутация цепей под нагрузкой
- Отключении от сети отдельных групп электропотребителей
Преимущества
ускоряет монтаж и упрощает дальнейшее использование аппаратов
достигается при условии правильного снятия изоляции. На корпусе аппарата нанесена специальная маркировка, которая позволяет легко и правильно снять изоляцию.
и возможность подключения кабелей сечением до 10 мм2.
обеспечивается благодаря мостиковым контактам и полностью исключает возможность перекрытия дугой по изоляции.
трехпозиционных выключателей-разъединителей серии ВР-103 выполнены из термостойких и самозатухающих материалов.
ассортимент
Технические характеристики
|
Параметр / Серия |
ВР-103 |
|
Соответствие стандартам и регламентам |
ТР ТС 004/2011 |
|
Количество полюсов, P |
1, 2, 3, |
|
Номинальное рабочее напряжение Ue, В |
230 / 400 |
|
Номинальное напряжение по изоляции Ui, В |
500 |
|
Номинальный ток in, А |
16, 20, 25, 32, 40, 50 |
|
Номинальная частота сети переменного тока |
50 / 60 Гц |
|
Категория применения |
AC-22 |
|
Включающая и отключающая способность |
3Ie |
|
Номинальный кратковременно выдерживаемый ток (до 1 с) Icw |
12Ie/ 1 с |
|
Механическая износостойкость, циклов В-О, не менее |
8 500 |
|
Коммутационная износостойкость, циклов В-О, не менее |
1 500 |
|
Подключение нагрузки |
Сверху или снизу |
|
Максимальное сечение подключаемого провода, мм2 |
10 мм2 |
|
Диапазон рабочей температуры, °С |
От -20 до +70 |
|
Степень защиты |
ІР20 открытый аппарат / ІР40 аппарат в корпусе |
|
Предельное усилие затяжки клеммных зажимов, Н•м |
1,6 |
|
Ремонтнопригодность |
Неремонтнопригодный |
|
Страна изготовления |
Китай |
|
Род тока |
Категория применения |
Типичные области применения |
|
|
Категория А |
Категория В |
||
|
Переменный |
АС-20 А |
АС-20 В |
Соединение и разъединение без нагрузки |
|
АС-21 А |
АС-21 В |
Коммутация активных нагрузок, включая умеренные перегрузки |
|
|
АС-22 А |
АС-22 В |
Коммутация смешанные активных и индуктивных нагруэок, включая умеренные перегрузки |
|
|
АС-23 А |
АС-23 В |
Коммутация цепей с двигателями или другими высокоиндуктивными нагрузками |
|
|
Постоянный |
DС-20 А |
DС-20 В |
Соединение и разъединение без нагрузки |
|
DС-21 А |
DС-21 В |
Коммутация активных нагрузок, включая умеренные перегрузки |
|
|
DС-22 А |
DС-22 В |
Коммутация смешанных активных и индуктивных нагрузок, включая умеренные перегрузки (например, шунтовый двигатель) |
|
|
DС-23 А |
DС-23 В |
Коммутация высокоиндуктивных нагрузок (например, сериесный двигатель) |
|
Полный ассортимент
|
Внешний вид |
Количество полюсов |

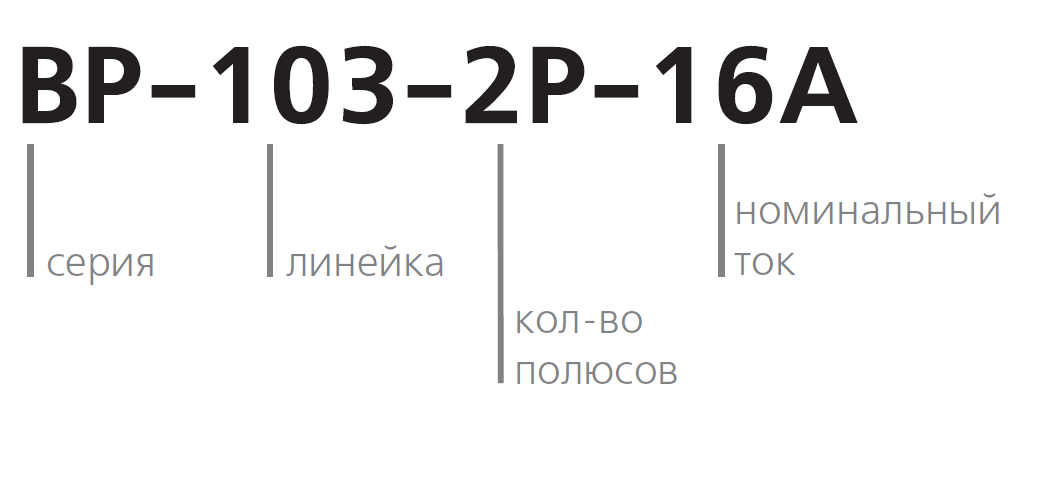

Модель |
Номинальный ток |
Артикул |
|
|

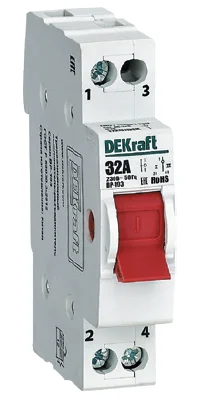

1P |
ВР-103 - 1P - 16А |
16А |
17200DEK |
|
ВР-103 - 1P - 20А |
20А |
17201DEK |
||
|
ВР-103 - 1P - 25А |
25А |
17202DEK |
||
|
ВР-103 - 1P - 32А |
32А |
17203DEK |
||
|
ВР-103 - 1P - 40А |
40А |
17204DEK |
||
|
ВР-103 - 1P - 50А |
50А |
17205DEK |
||
|
|

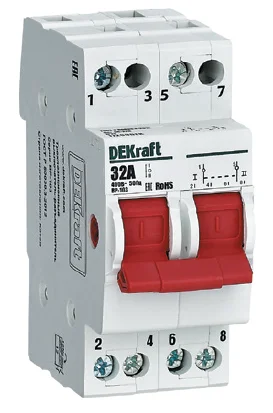

2P |
ВР-103 - 2P - 16А |
16А |
17206DEK |
|
ВР-103 - 2P - 20А |
20А |
17207DEK |
||
|
ВР-103 - 2P - 25А |
25А |
17208DEK |
||
|
ВР-103 - 2P - 32А |
32А |
17209DEK |
||
|
ВР-103 - 2P - 40А |
40А |
17210DEK |
||
|
ВР-103 - 2P - 50А |
50А |
17211DEK |
||
|
|

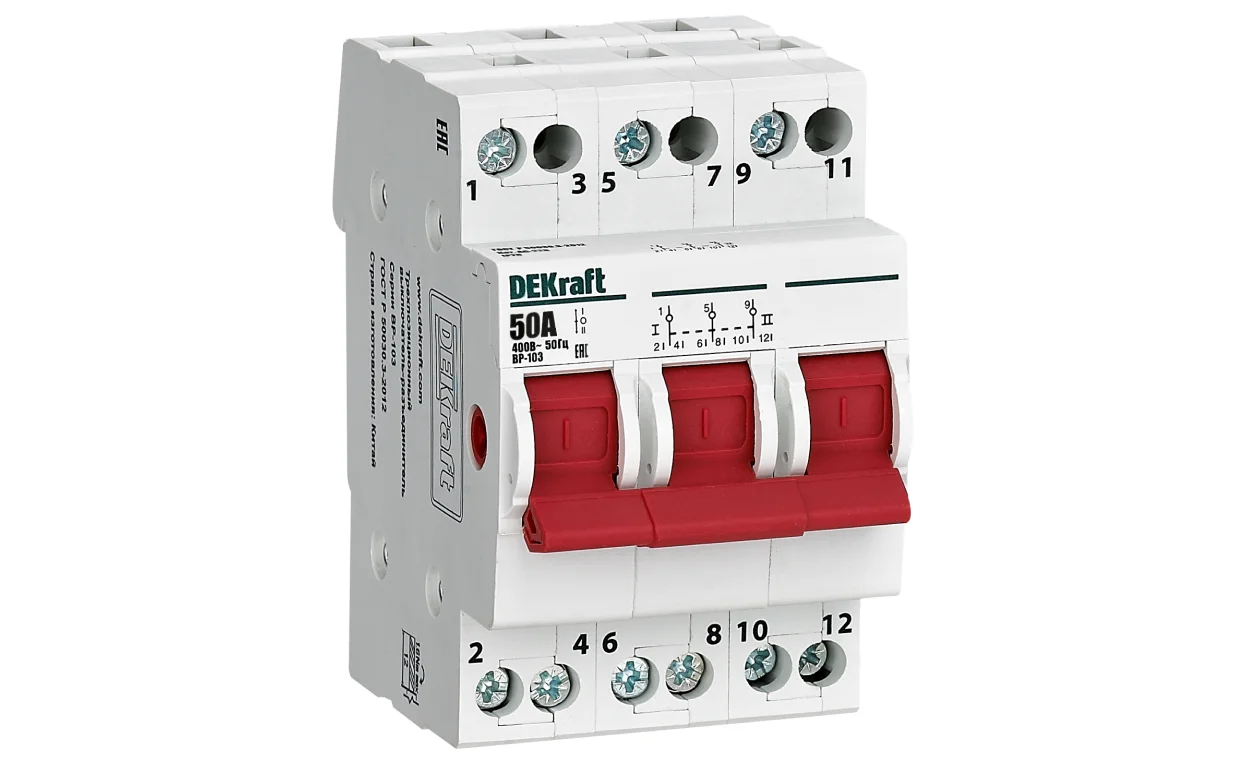

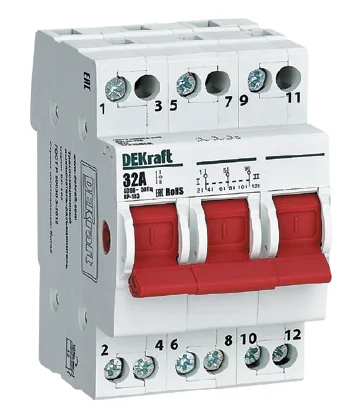

3P |
ВР-103 - 3P - 16А |
16А |
17212DEK |
|
ВР-103 - 3P - 20А |
20А |
17213DEK |
||
|
ВР-103 - 3P - 25А |
25А |
17214DEK |
||
|
ВР-103 - 3P - 32А |
32А |
17215DEK |
||
|
ВР-103 - 3P - 40А |
40А |
17216DEK |
||
|
ВР-103 - 3P - 50А |
50А |
17217DEK |
