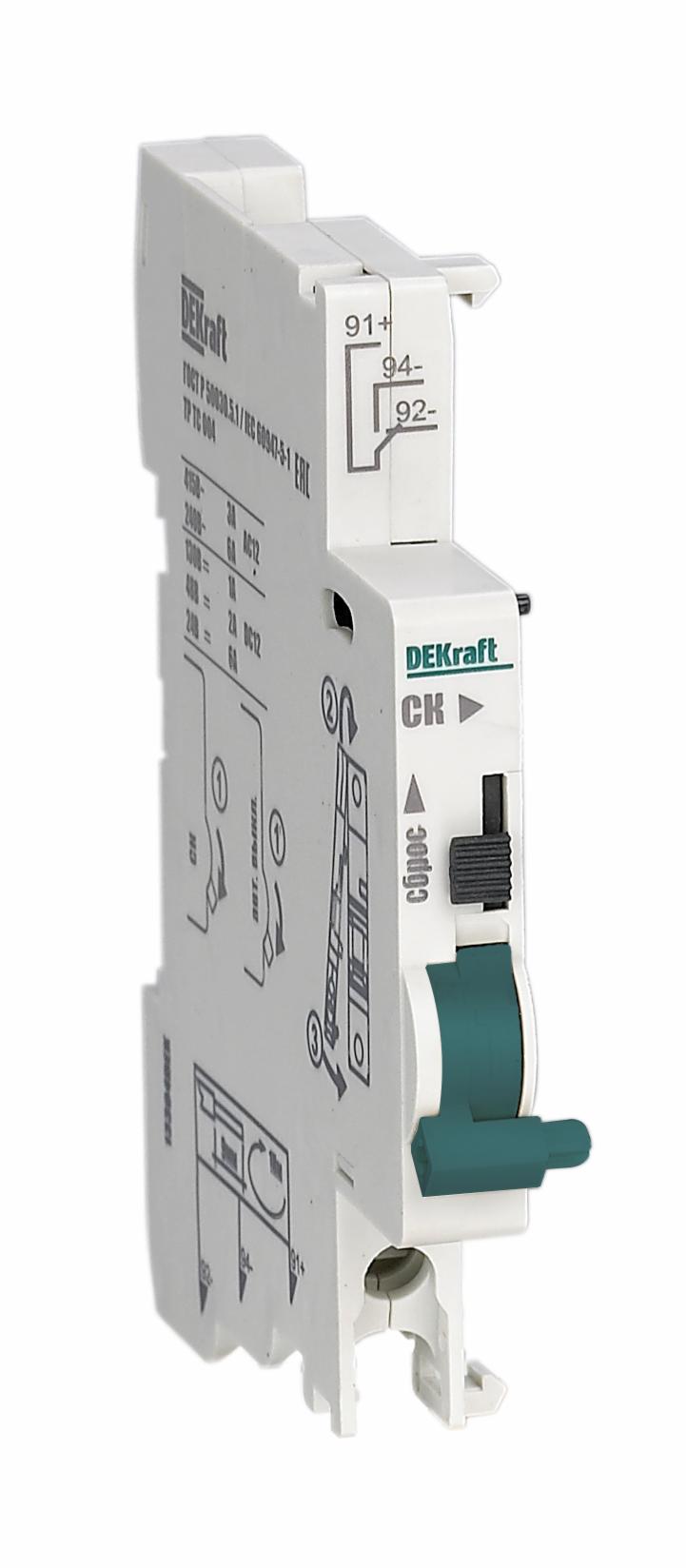

Сигнальный контакт СК-105
Контакт сигнальный СК-105 служит для получения информации о состоянии автоматического выключателя ВА-105. Контакт сигнальный серии СК-105 выполняет функцию сигнализации состояния автоматических выключателей ВА-105. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
Сфера применения
Контакт сигнальный серии СК-105 выполняет функцию сигнализации состояния автоматических выключателей ВА-105. Переключение контактов произойдет только при срабатывании выключателя от сверхтоков (перегрузки или короткого замыкания).
Преимущества
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов.
Простота монтажа аксессуаров на автоматические выключатели ВА-105. Все дополнительные аксессуары можно смонтировать на один автоматический выключатель!
Защита от случайного прикосновения пальцем или ладонью к токоведущим частям аппарата.
Широкий спектр коммутационных напряжений дополнительного и сигнального контактов значительно расширяет область применения.
Номинальный ток 6А дополнительного контакта ДК-105 и сигнального контакта СК-105 выше, чем у аналогов.
Визуальная индикация состояния сигнального контакта серии СК-105 всегда показывает, когда автоматический выключатель сработал по перегрузке или короткому замыканию.
Технические характеристики
| Параметр | Значение |
| Номинальное рабочее напряжение | 220-415 B AC, 24-130 B DC |
| Номинальный ток | 3 А при 415 В AC 6 А при менее 240 В AC 1 А при 130 В DC 2 А при 48 В DC 6 А при менее 24 В DC |
| Частота | 50/60 Гц |
| Категория применения | AC12, DC12 |
| Индикатор состояния | Рукоятка управления |
| Функция тест | На передней панели |
| Количество переключающих контактов | Переключающий контакт |
| Механическая износостойкость | 20 000 |
| Сечение подключаемого провода | 1-4 мм2 - жесткий медный кабель 0,5-2,5 мм2 - гибкий медный кабель |
| Момент затяжки | 1 Н·м |
| Ширина | 9 мм |
| Присоединение к автоматическому выключателю | Слева |
| Максимальное кол-во устанавливаемых аксессуаров на автоматический выключатель | 3 |
Схемы и графики

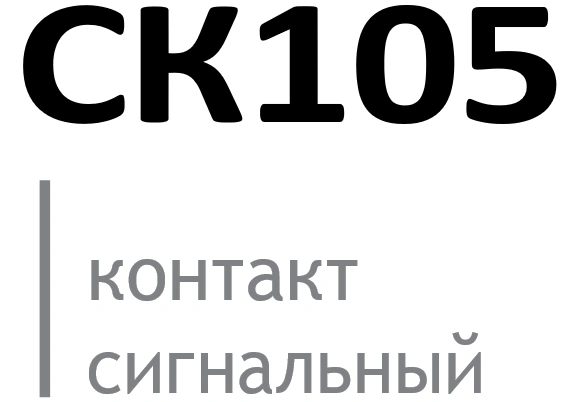

Структура условного обозначения
Полный ассортимент
| Внешний вид | Серия автоматического выключателя | Наименование | Каталожный номер |
 | ВА-105 | СК-105 | 13304DEK |
