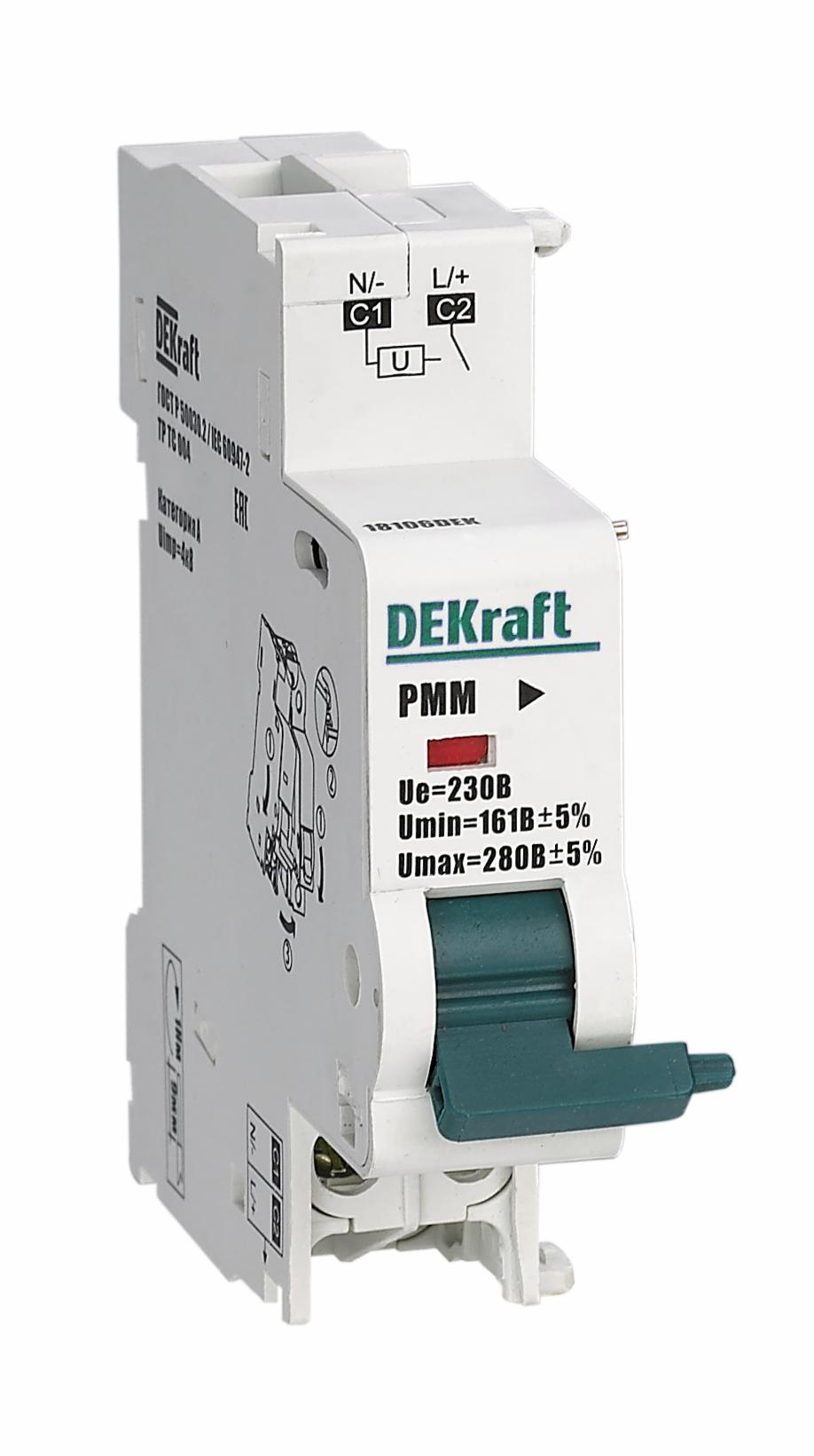

Расцепитель максимального-минимального напряжения РММ-101
Расцепители минимального-максимального напряжения предназначены для отключения устройств следующих серий ВА-101, -103, -103M; ДИФ-101, -101S, -102, -103 NEW в системах автоматизации. Конструктивно представляют собой электромагнит, который через рычаг воздействует на механизм сброса независимого расцепления аппаратов. Все аксессуары устанавливаются с левой стороны устройств. При установке к устройству первым устанавливается 18 мм аксессуар, потом 9 мм аксессуар.
Сфера применения
Расцепители минимального-максимального напряжения РММ-101 предназначены для отключения автоматического выключателя и АВДТ указанных серий при недопустимом снижении или/и повышении напряжения сети.
Технические характеристики
| Параметр | Значение |
| Номинальное рабочее напряжение | 230 В AC |
| Частота для AC | 50/60 Гц |
| Потребляемая мощность | 3,4 ВА |
| Порог восcтановления | от 161 В (±5%) и до 280 В (±5%) |
| Порог срабатывания | 0,35-0,75 Ue и более 1,2 |
| Индикация состояния | Красный механический индикатор |
| Механическая износостойкость | 4000 |
| Сечение подключаемого провода | 1-4 мм2 - жесткий медный кабель; 0,5-2,5 мм2 - гибкий медный кабель |
| Момент затяжки | 1 Н·м |
| Ширина | 18 мм |
| Присоединение к автоматическому выключателю | Слева |
| Макс. кол-во устанавливаемых аксессуаров на автомат. выключатель | 3 |
Схемы и графики
Полный ассортимент
| Внешний вид | Серия устоойства | Наименование | Каталожный номер |
 | ВА-101, -103, -103M; ДИФ-101, -101S, -102, -103 NEW | РММ-101 | 18106DEK |
