Предохранители цилиндрические ПЦ-102 100кА
Использование цилиндрических предохранителей серии ПЦ-102 класса gG позволяет быстро и надежно производить отключение электрических цепей.
Предохранители отключают защищаемую цепь путем разрушения своего рабочего элемента (тонкого проводника диаметром от 0.8 до 1.2 мм). Разрушение происходит под воздействием тока, превышающего номинальное значение.
Описание
Основные параметры:
- номинальный ток (ток, при котором проводник предохранителя должен сработать)
- номинальное напряжение (максимальное напряжение, при котором предохранитель будет прерывать цепь в соответствии с выбранным номиналом)
После срабатывания предохранителя необходимо его заменить на новый. Замена предохранителей производится в обесточенном состоянии.

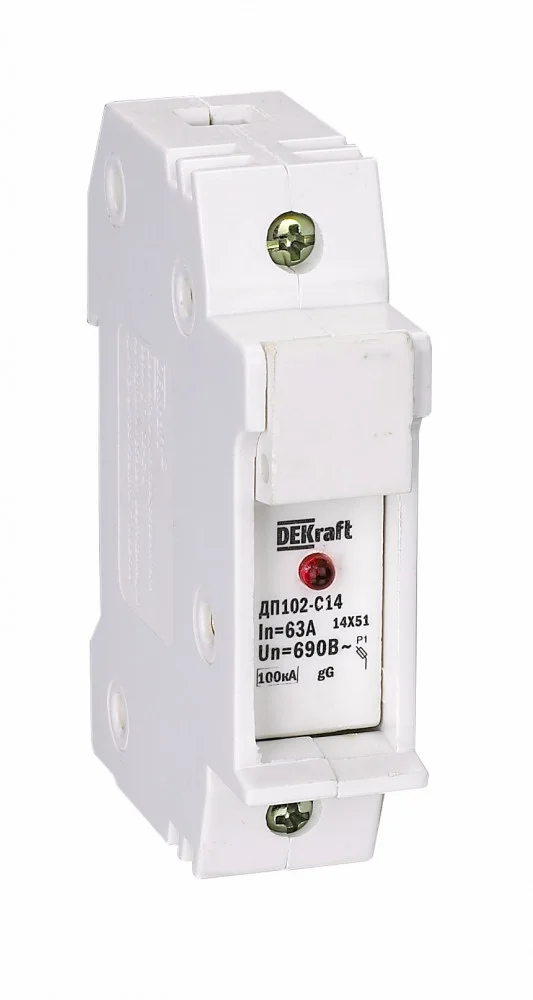

Держатели предохранителей серии ДП-102 принадлежат к классу выключателей-разъединителей. Подключение питания можно произвести как сверху держателя предохранителя, так и снизу.
При перегорании предохранителя на держателе загорается красная индикаторная лампа срабатывания.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
- Цилиндрические предохранители используются для защиты сигнальных, управляющих электрический цепей (класс gG) от перегрузки и токов короткого замыкания.
- Применяются в шкафах управления, низкого напряжения, станках и аппаратах.
- Отличаются малыми размерами – 10 x 38 мм (типовое обозначение C10), 14 x 51 мм (типовое обозначение C14). Первый параметр – диаметр плавкой вставки, второй – длина.
- Цилиндрические предохранители могут устанавливаться в держатели с индикацией срабатывания, что существенно упрощает визуальный контроль срабатывания. Данные аксессуары устанавливаются на 35 миллиметровую монтажную рейку.
- Держатели цилиндрических предохранителей серии ДП-102 изготавливаются на 1, 2, 3 модуля.
Преимущества
Сочетают в себе малые размеры, высокую отключающую способность и большую токоограничивающую способность при коротких замыканиях.
Класс gG означает, что предохранитель надежно защищает цепь, оперативно разрывая ее при возникновении перегрузок и токов короткого замыкания.
Светодиодный индикатор на держателе показывает срабатывание предохранителя.
Простота монтажа достигается за счет возможности установки на DIN-рейку шириной 35 мм.
Технические характеристики
Габаритные и установочные размеры (предохранители цилиндрические серии ПЦ-102), мм
| Типовое обозначение | Размеры, мм | Вес, кг | ||
| L | C | H | ||
| C10 | 38 | 10,3 | 10,5 | 0,008 |
| C14 | 51 | 14,3 | 13,8 | 0,02 |
Габаритные и установочные размеры (держатели предохранителей серии ДП-102), мм
| Тип держателя | Размеры, мм | Вес, кг (1 модуль) |
|||||
| A | B | C | D | E | F | ||
| ДП102-С10 | 63 | 60 | 79 | 35 | 80 | 18 | 0,082 |
| ДП102-С14 | 78 | 76 | 103 | 35 | 110 | 25 | 0,206 |
Структура условного обозначения
Полный ассортимент
| Внешний вид | Типовое обозначение | Номинальный ток, А | Наименование | Каталожный номер |
 |

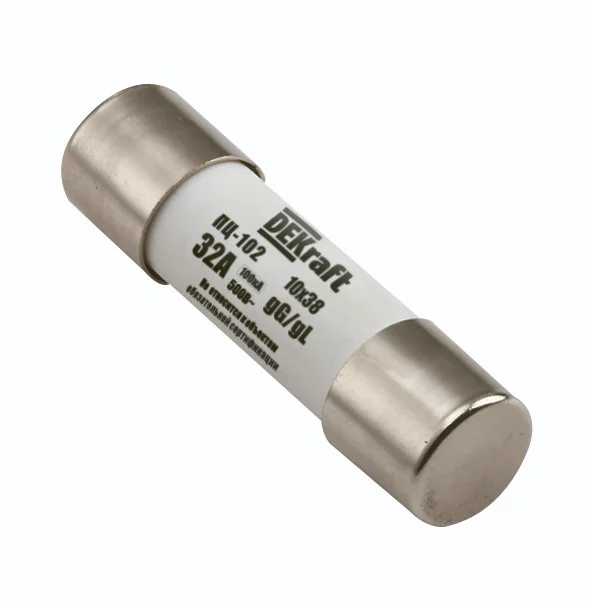

C10 | 2 | ПЦ102-С10-2А | 21360DEK |
| C10 | 4 | ПЦ102-С10-4А | 21361DEK | |
| C10 | 6 | ПЦ102-С10-6А | 21362DEK | |
| C10 | 8 | ПЦ102-С10-8А | 21363DEK | |
| C10 | 10 | ПЦ102-С10-10А | 21364DEK | |
| C10 | 16 | ПЦ102-С10-16А | 21366DEK | |
| C10 | 20 | ПЦ102-С10-20А | 21367DEK | |
| C10 | 25 | ПЦ102-С10-25А | 21368DEK | |
| C10 | 32 | ПЦ102-С10-32А | 21369DEK | |
 |

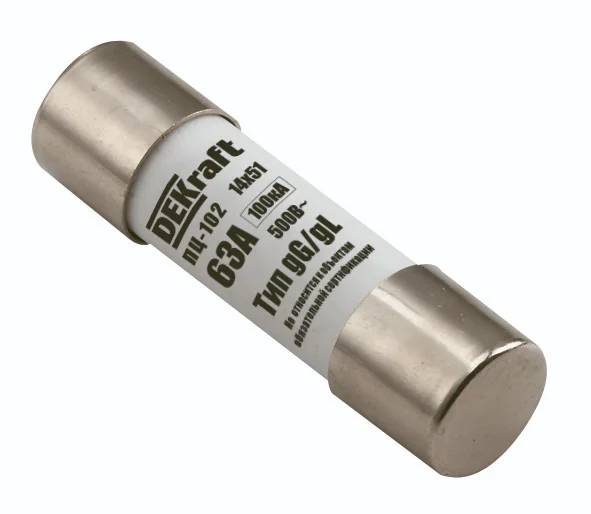

C14 | 2 | ПЦ102-С14-2А | 21370DEK |
| C14 | 4 | ПЦ102-С14-4А | 21371DEK | |
| C14 | 6 | ПЦ102-С14-6А | 21372DEK | |
| C14 | 10 | ПЦ102-С14-10А | 21374DEK | |
| C14 | 16 | ПЦ102-С14-16А | 21376DEK | |
| C14 | 20 | ПЦ102-С14-20А | 21377DEK | |
| C14 | 25 | ПЦ102-С14-25А | 21378DEK | |
| C14 | 32 | ПЦ102-С14-32А | 21379DEK | |
| C14 | 40 | ПЦ102-С14-40А | 21380DEK | |
| C14 | 53 | ПЦ102-С14-53А | 21381DEK | |
| C14 | 63 | ПЦ102-С14-63А | 21382DEK | |
|
C10 | 32 | ДП102-С10-1P | 21383DEK |
| C10 | 32 | ДП102-С10-2P | 21384DEK | |
| C10 | 32 | ДП102-С10-3P | 21385DEK | |
| C14 | 63 | ДП102-С14-1P | 21386DEK | |
| C14 | 63 | ДП102-С14-2P | 21387DEK | |
| C14 | 63 | ДП102-С14-3P | 21388DEK |
