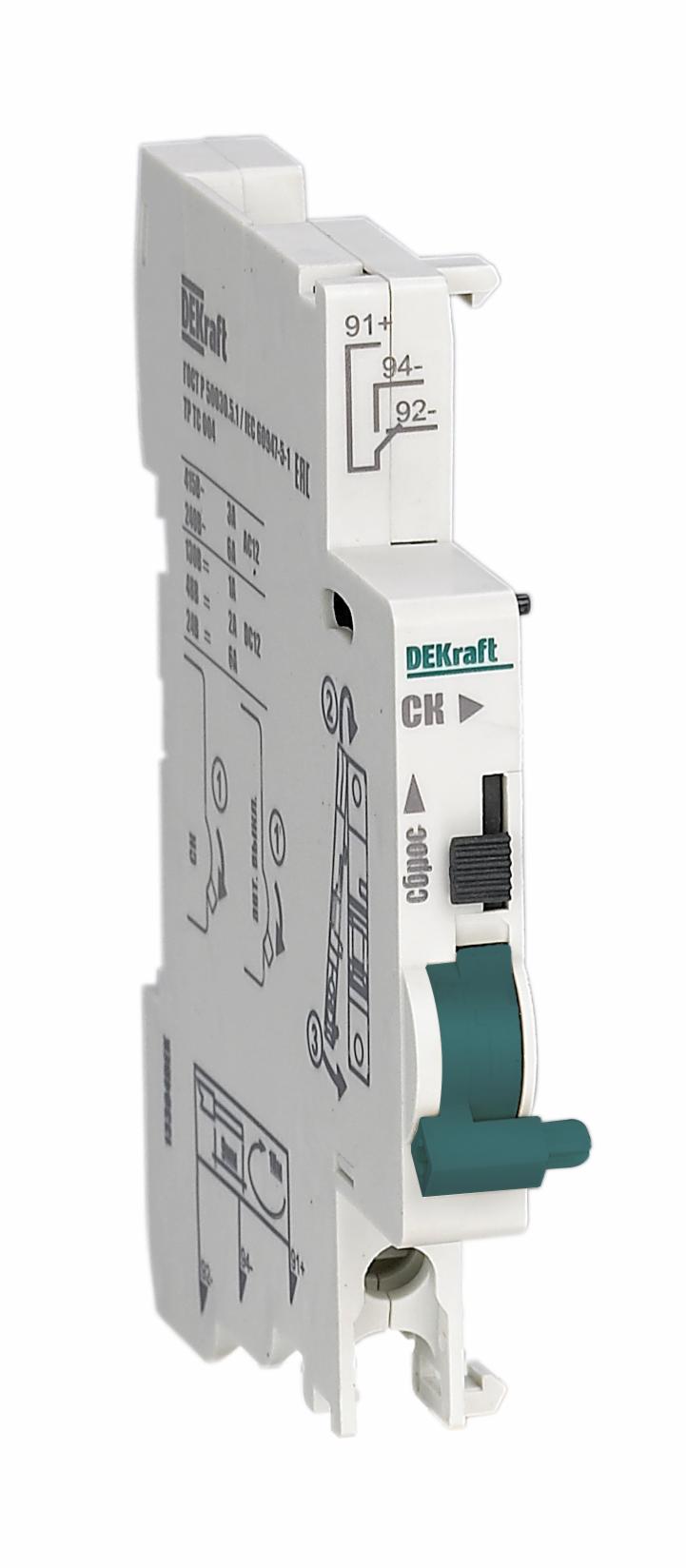

Дополнительный контакт ДК-105
Контакт дополнительный ДК-105 служит для получения информации о состоянии автоматического выключателя ВА-105. Контакт дополнительный серии ДК-105 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Контакт состояния серии СК-105 и контакт дополнительный серии ДК-105 содержат по одной группе переключающих контактов.
Сфера применения
Контакт дополнительный серии ДК-105 выполняет функцию контакта состояния автоматического выключателя: включен – выключен. Переключение контактов ДК-105 происходит, даже если рукоятка управления выключателя удерживается во взведенном положении. Контакт состояния серии СК-105 и контакт дополнительный серии ДК-105 содержат по одной группе переключающихся контактов.
Преимущества
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов.
Простота монтажа аксессуаров на автоматические выключатели ВА-105.
Защита от случайного прикосновения пальцем или ладонью к токоведущим частям аппарата.
Широкий спектр коммутационных напряжений дополнительного и сигнального контактов значительно расширяет область применения.
Номинальный ток 6А дополнительного контакта ДК-105 и сигнального контакта СК-105 выше, чем у аналогов.
Возможность монтажа всех аксессуаров (СК-105, ДК-105, НД-105) на один автоматический выключатель.
Технические характеристики
| Параметр | Значение |
| Номинальный ток |
3 А при 415 В AC 6 А при менее 240 В AC 1 А при 130 В DC 2 А при 48 В DC 6 А при менее 24 В DC |
| Частота | 50/60 Гц |
| Категория применения |
AC12, DC12 |
| Индикатор состояния | Рукоятка управления |
| Функция тест | На передней панели |
| Количество переключающих контактов | Переключающий контакт |
| Механическая износостойкость | 20 000 |
| Сечение подключаемого провода |
1-4 мм2 - жесткий медный кабель 0,5-2,5 мм2 - гибкий медный кабель |
| Момент затяжки | 1 Н·м |
| Ширина | 9 мм |
| Присоединение к автоматическому выключателю | Слева |
| Максимальное кол-во устанавливаемых аксессуаров на автоматический выключатель | 3 |
Схемы и графики
Структура условного обозначения
Полный ассортимент
| Внешний вид | Серия автоматического выключателя | Наименование | Каталожный номер |
 | ВА-105 | ДК-105 | 13303DEK |
