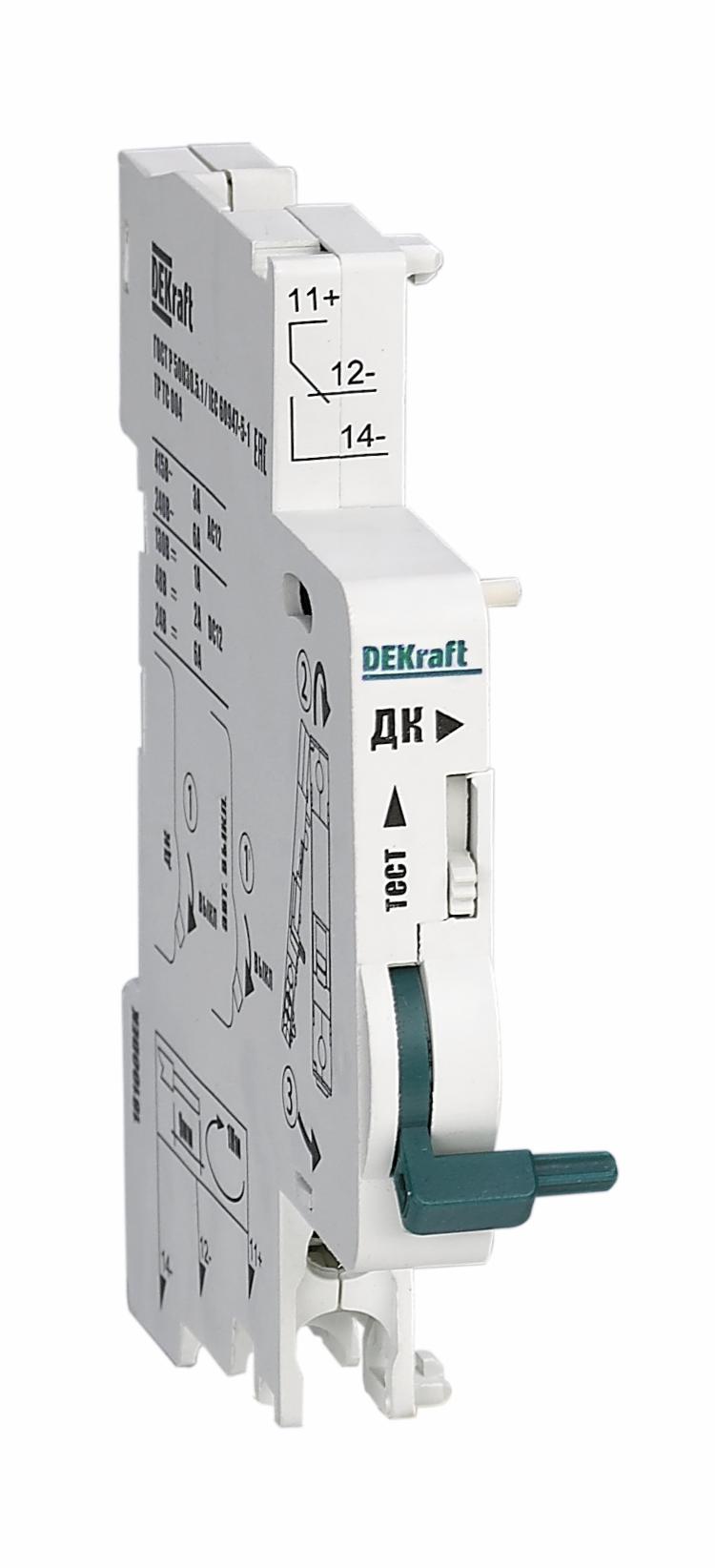

Дополнительный контакт ДК-101
Контакт дополнительный ДК-101 служит для получения информации о состоянии следующих серий ВА-101, -103, -103M; ДИФ-101, -101S, -102, -103 NEW.
Сфера применения
Контакт дополнительный серии ДК-101 выполняет функцию контакта состояния автоматического выключателия или АВДТ указанных серий: включен – выключен.
Переключение контактов ДК-101 происходит, даже если рукоятка управления аппарата удерживается во взведенном положении.
Технические характеристики
| Параметр | Значение |
| Номинальное рабочее напряжение | 220-415B AC, 24-130B DC |
| Номинальный ток |
3 А при 415 В AC 6 А при менее 240 В AC 1 А при 130 В DC 2 А при 48 В DC 6 А при менее 24 В DC |
| Частота | 50/60 Гц |
| Категория применения | AC12, DC12 |
| Индикатор состояния | Рукоятка управления |
| Функция тест | На передней панели |
| Количество переключающих контактов | Переключающий контакт |
| Механическая износостойкость | 20 000 |
| Коммутационная износостойкость | 10 000 |
| Сечение подключаемого провода |
1-4 мм2 - жесткий медный кабель; 0,5-2,5 мм2 - гибкий медный кабель |
| Момент затяжки | 1 Н·м |
| Ширина | 9 мм |
| Присоединение к автоматическому выключателю | Слева |
| Максимальное кол-во устанавливаемых аксессуаров на автоматический выключатель | 3 |
Схемы и графики
Полный ассортимент
| Внешний вид | Серия устройства | Наименование | Каталожный номер |
 |
ВА-101, -103, -103M; ДИФ-101, -101S, -102, -103 NEW |
ДК-101 | 18100DEK |
