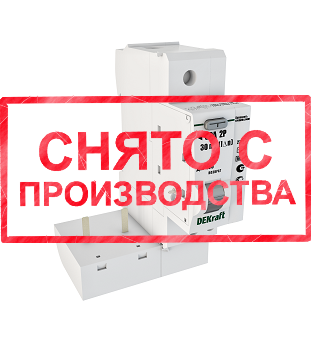

Дифференциальные модули ДМ-103
Дифференциальные модули применяются для защиты человека от поражения электрическим током при контакте с токопроводящими частями. Они также служат для защиты электроустановок от риска возникновения пожаров вследствие утечек тока.
В силу того, что дифференциальный модуль не обеспечивают защиту от перегрузки и токов короткого замыкания, он используется исключительно в сочетании с автоматическим выключателем серии ВА-103 и не может быть использован как самостоятельное устройство.
Автоматический выключатель непосредственно устанавливается на дифференциальный модуль и образуют дифференциальный автомат (их правильнее называть АВДТ — Автоматическими Выключателями Дифференциального Тока).
Сфера применения
АВДТ с отключающей способностью 6кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Согласно ГОСТ Р 51778 п. 6.6.6 отключающая способность защитных аппаратов, устанавливаемых на вводах щитков, должна быть не менее 6 кА на номинальные токи до 63 А.
Преимущества
Вдвое устойчивее к токам короткого замыкания (Ic = 6000А), что означает, что аппарат не разрушат даже серьезные короткие замыкания. Большинство УЗО на рынке обладают условным током КЗ на уровне 3000А. При подключении их с автоматическим выключателем с коммутационной способностью 4500А и возникновении короткого замыкания, например, в 4000А, УЗО выйдет из строя, даже несмотря на то, что автомат отключит цепь. Его придется заменять, а стоимость его гораздо выше, чем у автомата. УЗО c параметром 6000А вдвое устойчивее к токам короткого замыкания.
Модуль с защитой от перенапряжений сочетает в себе не только защиту от токов утечки, но и защиту от бросков напряжения, обрыва нулевого провода, неправильного подключения, ударов молнии, которые мгновенно выводят из строя электрооборудование.
Простота монтажа дифференциального модуля серии ДМ-103 на автоматический выключатель ВА-103.
Универсальность модулей позволяет собрать любой дифференциальный автоматический выключатель.
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный диф. модуль по основным характеристиками среди нескольких схожих.
Быстрая проверка работоспособности кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - достаточно нажать кнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно, чтобы убедиться что устройство исправно.
Надежная фиксация достигается с помощью специальных дополнительных защелок.
Модели ДМ-103 1N и 3N экономят 28% места в распределительном щите благодаря ширине всего 45 мм для модели 1N и 99 мм для модели 3N.
Технические характеристики
| Параметр | Значение |
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61009-1 |
| Количество полюсов, Р | 1+N, 2,3, 3+N, 4 |
| Номинальное напряжение изоляции Ui, В | 500 |
| Номинальное напряжение Un, В | 230/400 |
| Номинальное напряжение Un, В | 280 ±5% |
| Частота сети переменного тока, Гц | 50 (60) Гц |
| Номинальный ток нагрузки In, А | 32, 63 |
| Номинальный отключающий дифференциальный ток (уставка) IΔn, mA | 30, 100, 300 |
| Номинальный неотключающий дифференциальный ток IΔn, mA | 0.5 IΔn (15, 50, 150) |
| Номинальная включающая и отключающая способность Im, А | Для моделей 1-32A – 500Astyle="white-space: pre;">40-63A – 630A |
| Номинальный условный ток короткого замыкания (КЗ) Inc, А | 6 000 |
Время отключения (срабатывания) style="color: #dcdddf;">_________________при IΔn,мс при 5 IΔn, мс | ≤ 100 ≤ 40 |
| Механическая износостойкость, циклов В-О, не менее | 2 000 |
| Коммутационная износостойкость, циклов В-О, не менее | 1000 (до 32А) 2000 (до 63А) |
| Сечение подключаемого провода, мм2 | 16 (до 32А), 25 (до 63А) |
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
| Функциональное исполнение | Тип АС |
| Диапазон рабочих температур | От -5 до +40 °С |
| Усилие затяжки клеммных зажимов, Н·м | Для моделей до 32А - 2,2 Для моделей до 63А - 2,5 |
| Предельное усилие затяжки клеммных зажимов, Н·м | Для моделей до 32А - 3,0 Для моделей до 63А - 4,5 |
| Ремонтопригодность | Неремонтопригодный |
Схемы и графики

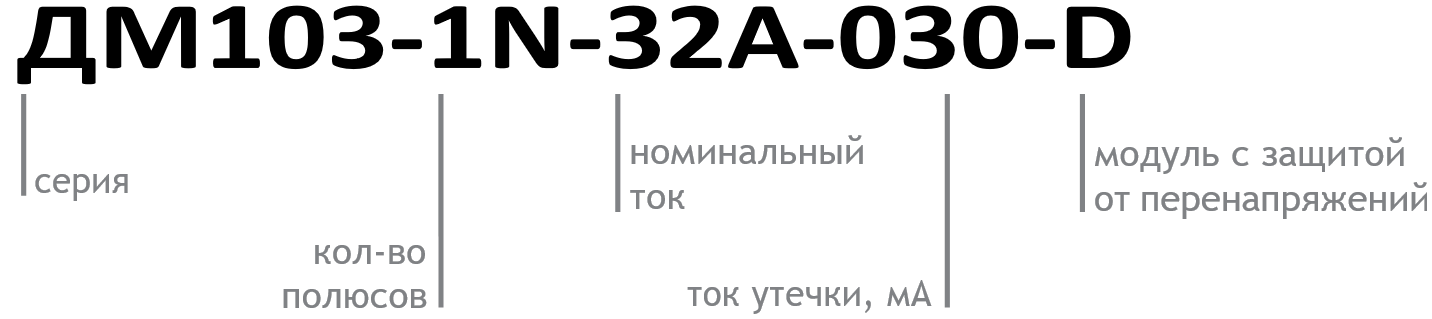

Структура условного обозначения
Полный ассортимент
| Внешний вид | Наименование | Артикул | Наименование | Артикул | Авт. выключатели серии ВА-103, с которыми используется модуль ДМ-103 | |
 | ДМ103-1N-32A-030 | 16100DEK | ДМ103-1N-32A-100 | 16101DEK | ВА-103-1P , 1A-32A | |
ДМ103-2P-32A-030 | 16106DEK | ДМ103-2P-32A-100 | 16107DEK | ВА-103-2P , 1A-32A | ||
ДМ103-3P-32A-030 | 16112DEK | ДМ103-3P-32A-100 | 16113DEK | ВА-103-3P , 1A-32A | ||
ДМ103-3N-32A-030 | 16118DEK | ДМ103-3N-32A-100 | 16119DEK | ВА-103-3P , 1A-32A | ||
ДМ103-4P-32A-030 | 16124DEK | ДМ103-4P-32A-100 | 16125DEK | ВА-103-4P , 1A-32A | ||
ДМ103-1N-32A-030-D | 16130DEK | ДМ103-1N-32A-100-D | 16131DEK | ВА-103-1P , 1A-32A | ||
ДМ103-2P-32A-030-D | 16134DEK | ДМ103-2P-32A-100-D | 16135DEK | ВА-103-2P , 1A-32A | ||
 | ДМ103-1N-32A-300 | 16102DEK | ВА-103-1P , 1A-32A | |||
ДМ103-2P-32A-300 | 16108DEK | ВА-103-2P , 1A-32A | ||||
ДМ103-3P-32A-300 | 16114DEK | ВА-103-3P , 1A-32A | ||||
ДМ103-3N-32A-300 | 16120DEK | ВА-103-3P , 1A-32A | ||||
ДМ103-4P-32A-300 | 16126DEK | ВА-103-4P , 1A-32A | ||||
 | ДМ103-1N-63A-030 | 16103DEK | ДМ103-1N-63A-100 | 16104DEK | ВА-103-1P , 40A-63A | |
ДМ103-2P-63A-030 | 16109DEK | ДМ103-2P-63A-100 | 16110DEK | ВА-103-2P , 40A-63A | ||
ДМ103-3P-63A-030 | 16115DEK | ДМ103-3P-63A-100 | 16116DEK | ВА-103-3P , 40A-63A | ||
ДМ103-3N-63A-030 | 16121DEK | ДМ103-3N-63A-100 | 16122DEK | ВА-103-3P , 40A-63A | ||
ДМ103-4P-63A-030 | 16127DEK | ДМ103-4P-63A-100 | 16128DEK | ВА-103-4P , 40A-63A | ||
ДМ103-1N-63A-030-D | 16132DEK | ДМ103-1N-63A-100-D | 16133DEK | ВА-103-1P , 40A-63A | ||
ДМ103-2P-63A-030-D | 16136DEK | ДМ103-2P-63A-100-D | 16137DEK | ВА-103-2P , 40A-63A | ||
 | ДМ103-1N-63A-300 | 16105DEK | ВА-103-1P , 40A-63A | |||
ДМ103-2P-63A-300 | 16111DEK | ВА-103-2P , 40A-63A | ||||
ДМ103-3P-63A-300 | 16117DEK | ВА-103-3P , 40A-63A | ||||
ДМ103-3N-63A-300 | 16123DEK | ВА-103-3P , 40A-63A | ||||
ДМ103-4P-63A-300 | 16129DEK | ВА-103-4P , 40A-63A | ||||
