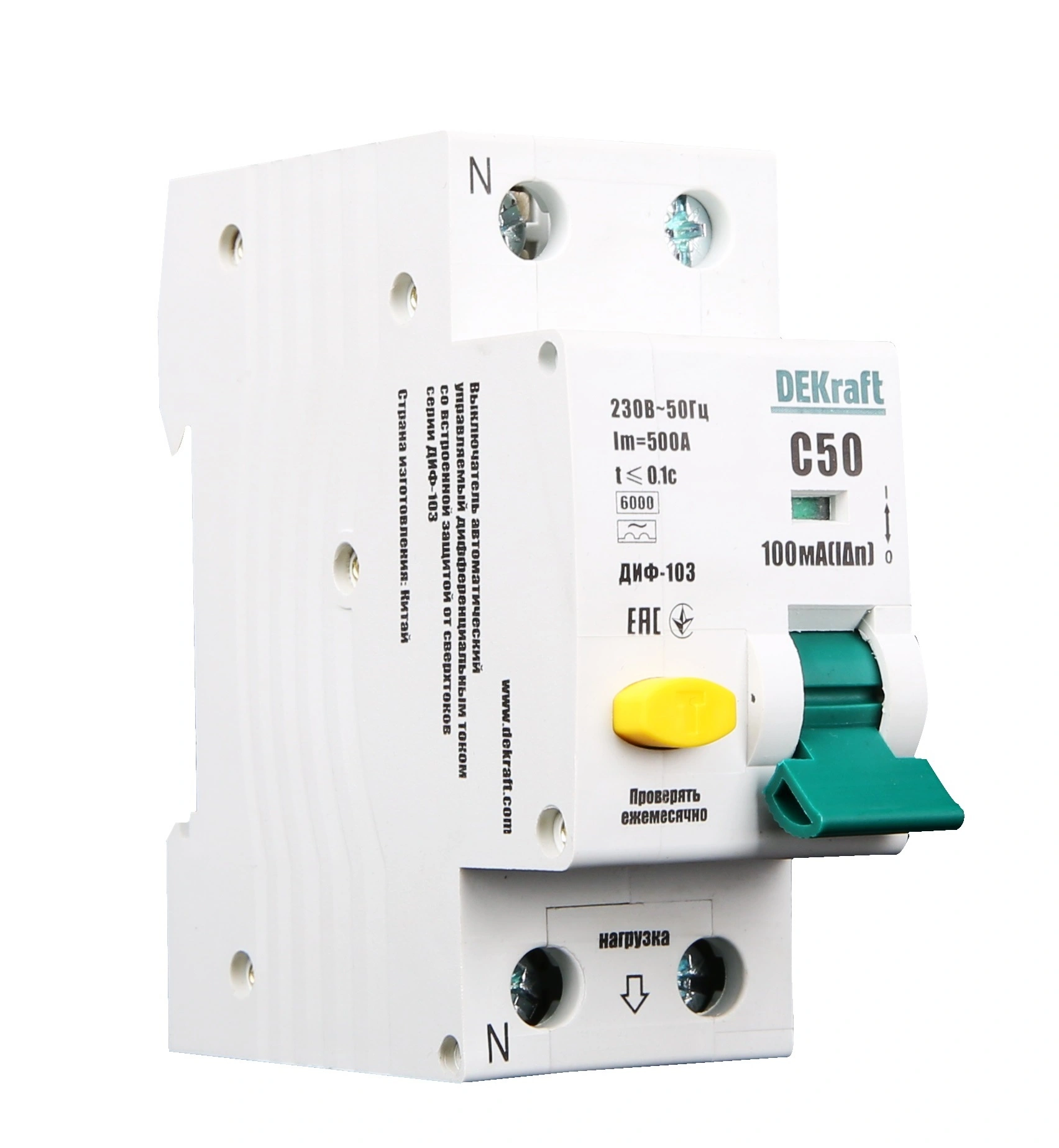

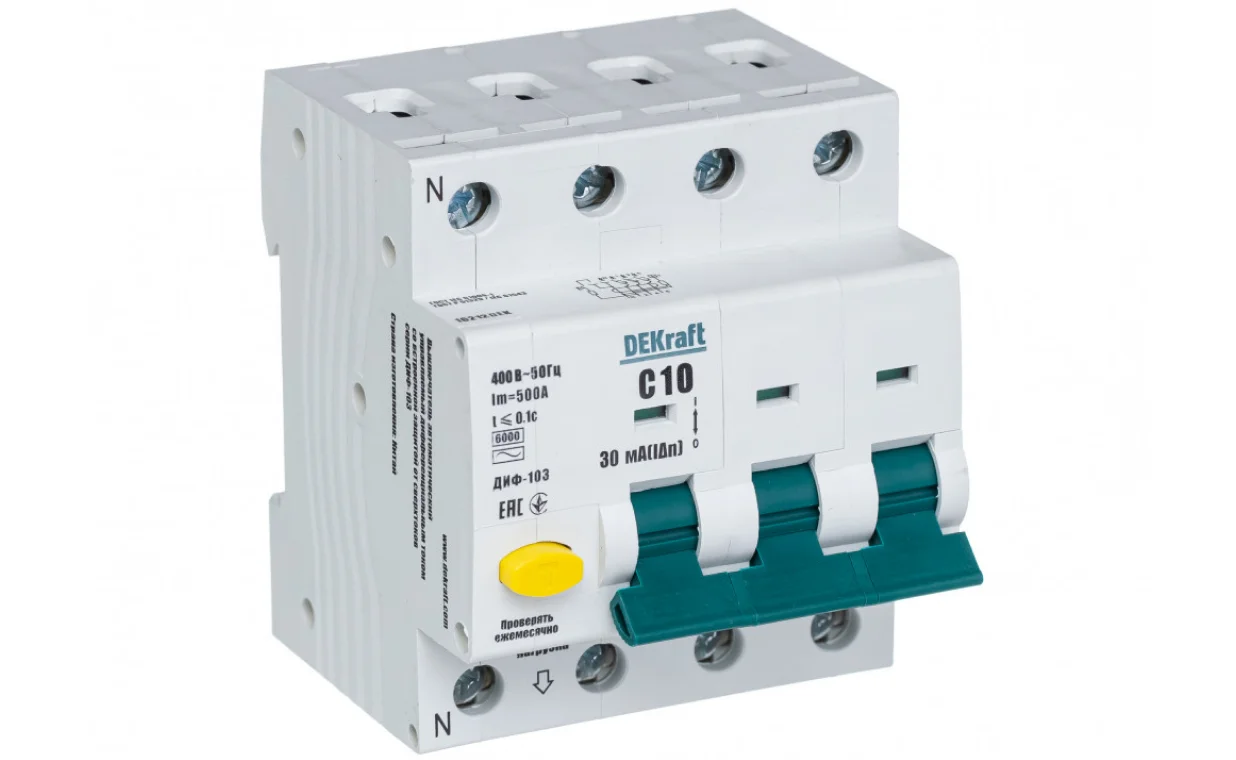

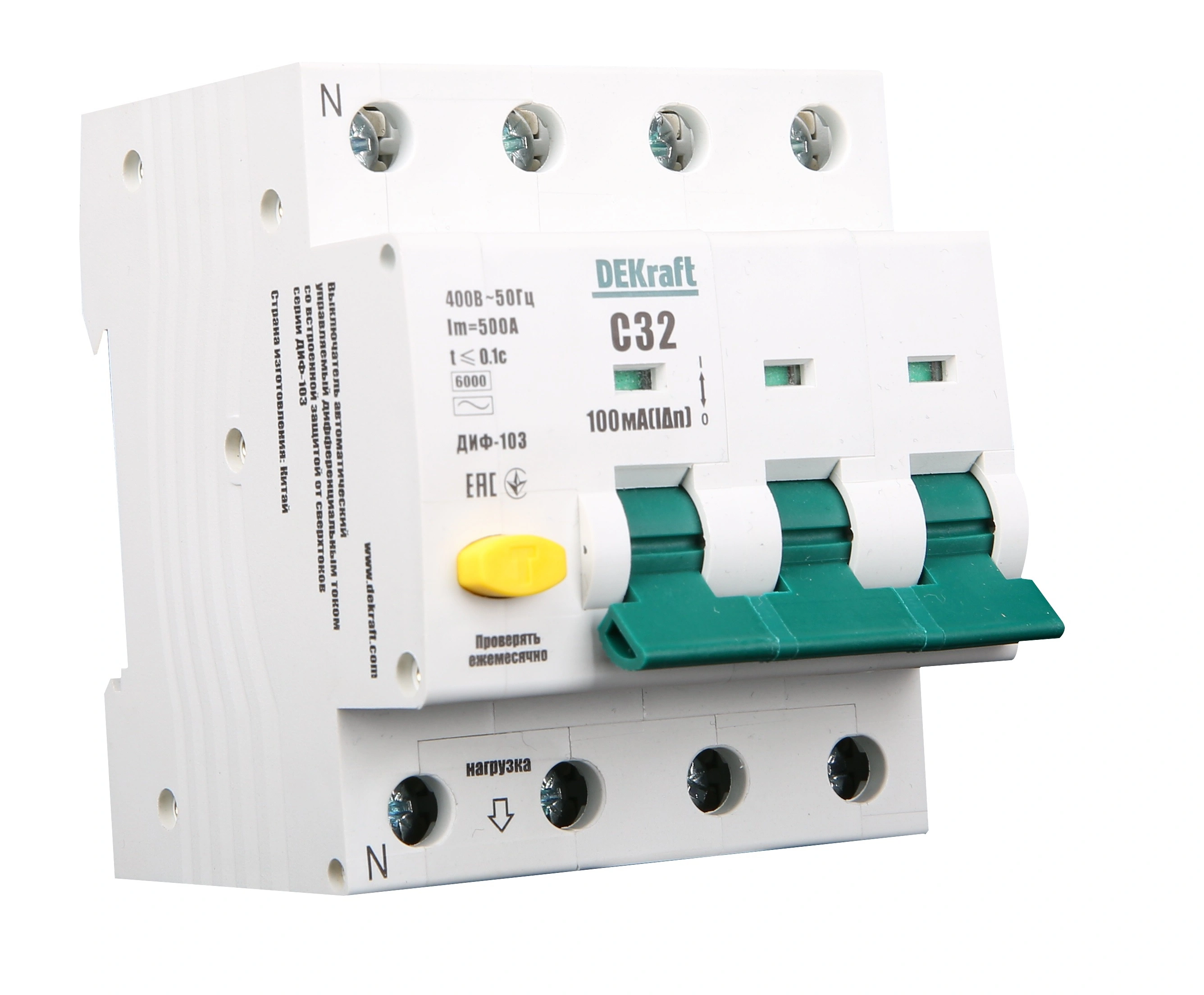

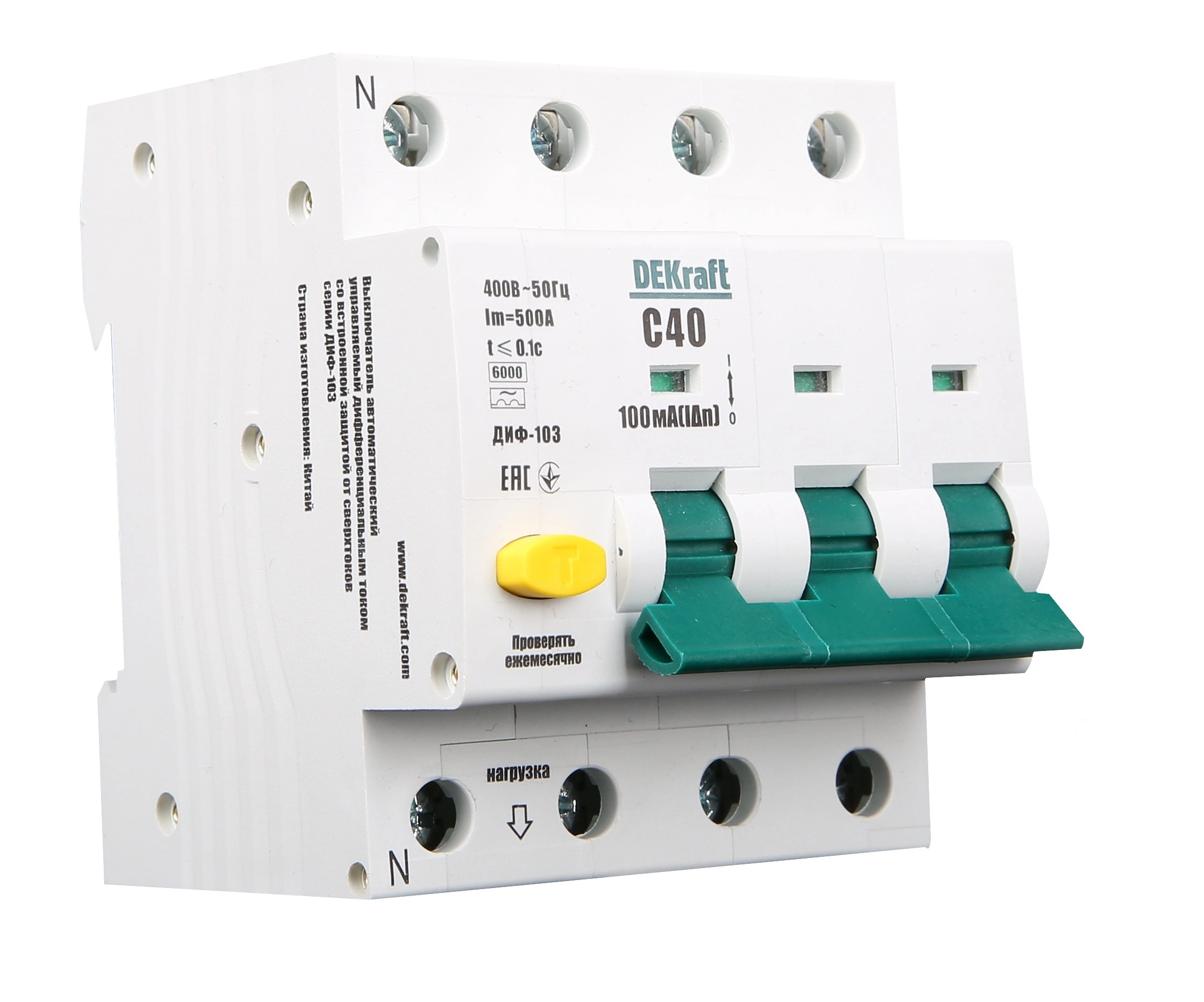

Дифференциальные автоматы ДИФ-103 1-, 3-фазные 6кА
Снято с производства: модификация 1P+N
Аналог: Дифференциальные автоматы ДИФ-103 6кА
АВДТ (автоматическими выключателями дифференциального тока) сочетают функции автоматического выключателя и УЗО (ВДТ), обеспечивают три вида защиты — от короткого замыкания, перегрузки и возникновения утечки тока (в частности, вследствие прикосновения человека к токоведущим частям).
Конструктивно представляют собой автоматический выключатель с присоединенным к нему электронным блоком дифференциальной защиты.
АВДТ серии ДИФ-103 с отключающей способностью 6кА (нет возможности установить аксессуары) применяются в одно- и трехфазных сетях.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
АВДТ с отключающей способностью 6кА применяются во вводно- распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), осветительных и силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Преимущества
Место под надпись на лицевой стороне каждого аппарата дает возможность надписать на каждом аппарате информацию о защищаемой цепи.
Три вида защиты - от токов короткого замыкания, токов перегрузки и токов утечки означает, что этот аппарат обеспечивает самую полную защиту электрической цепи и не требует дополнительного использования УЗО или автоматического выключателя.
Подключается быстрее и проще, чем автомат в паре с УЗО - при тех же функциях монтаж одного диф-автомата осуществляется быстрее, чем монтаж последовательно устанавливаемых автоматического выключателяи УЗО.
Цена гораздо ниже, чем при покупке УЗО и автоматического выключателя в силу использования электронной схемы. Это позволило сделать дифференциальные автоматы дешевле, чем выполняющие те же функции УЗО и автоматические выключатели. Дифавтоматы делают возможным полную защиту всех цепей даже тех потребителей, которые раньше не могли позволить себе купить сравнительно дорогостоящее УЗО.
Четкая маркировка с крупными буквами ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристикам и среди нескольких схожих.
Быстрая проверка работоспособности УЗО кнопкой "ТЕСТ" без вызова электрика. Проверить, работает ли устройство, просто - нажмите кнопку "ТЕСТ" на корпусе. Это необходимо делать ежемесячно!
Модель ДИФ-103 экономит, как минимум, 30% места в распределительном щите благодаря ширине всего в 36 мм, в отличие от автоматического выключателя в паре с УЗО, занимающих 54 мм.
Окошко-индикатор состояния контактов всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.
Защитная пленка на каждой групповой упаковке.
Штрих-коды и каталожные номера на каждом аппарате, групповой и транспортной коробке делают продукт идеально простым в транспортировке и максимально приспособленным к требованиям розничной торговли и автоматизированного складского хранения.
Твердая лакированная упаковка со сплошным дном, в которую упакованы выключатели, снижает брак при перевозке и хранении, а также красиво выглядит и выделяется в торговой точке. Перфорация на крышке коробки позволяет аккуратно отделить крышку, чтобы легко доставать продукт из упаковки, а язычок надежно фиксирует крышку при ее закрывании.
Защитная этикетка-бандеролька на групповой коробке наклеена таким образом, что не разорвав ее, коробку невозможно открыть. Кроме того, она позволяет хранить коробки на полке как горизонтально, так и вертикально.
Технические характеристики
| Параметр / Серия | ДИФ-103 6 кА |
|---|---|
| Соответствие регламентам и стандартам | ТР ТС 004 / 2011, ТР ТС 020 / 2011, ТР ЕАЭС 037 / 2016 ГОСТ IEC 61009-1 |
| Число полюсов, P | 1P+N, 3P+N |
| Номинальное напряжение Un, В | 240 / 415 |
| Номинальное напряжение по изоляции Ui, В | 500 |
| Ряд номинальных токов In, А | 6, 10, 16, 20, 25, 32, 40, 50, 63 |
| Ряд номинальных отключающих дифференциальных токов IΔn, mА | 10, 30, 100, 300 |
| Номинальный не отключающий дифференциальный ток IΔn, mА | 0.5 IΔn |
| Номинальная наибольшая включающая/отключающая способность Icn, А | 6 000 |
| Номинальная включающая и отключающая способность Im, А | 500 |
| Время отключения (срабатывания) при IΔn, с | ≤ 0,1 |
| Тип дифференциального расцепителя | A, AC |
| Механическая износостойкость, циклов, не менее | 10000 |
| Коммутационная износостойкость, циклов, не менее | 4000 |
| Устойчивость к механическим воздействиям | 30 гр., 3 удара, длительность импульса 11 мс |
| Подключение нагрузки | Только снизу |
| Тип устройства | Электронный |
| Диапазон рабочей температуры, °C | От -25 до +40 |
| Степень защиты | IP20 открытый аппарат / IP40 аппарат в корпусе |
| Сечение присоединяемых проводов, мм2 | 25 |
| Предельное усилие затяжки, Н·м | 2,0 |
| Ремонтопригодность | Неремонтопригодный |
| Страна изготовления | Китай |
Схемы и графики

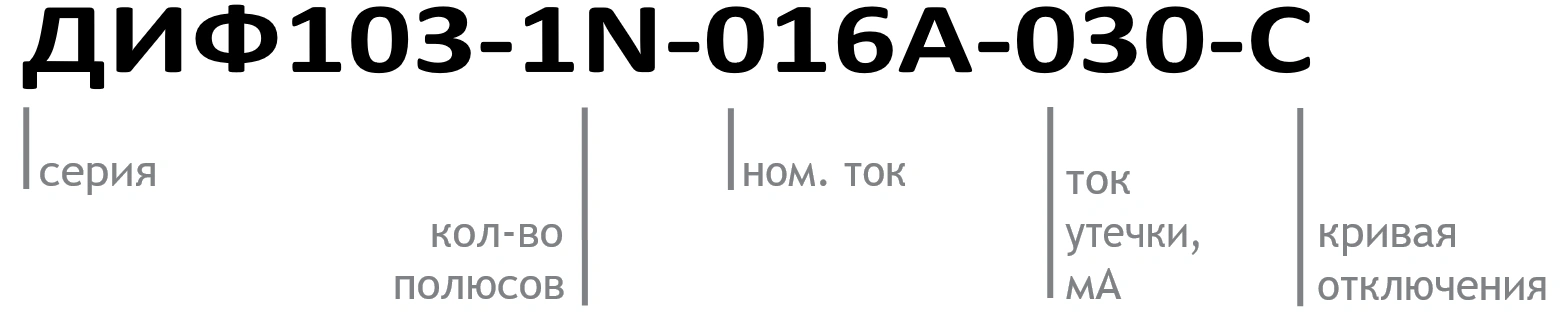

Структура условного обозначения
Полный ассортимент
| Внешний вид | Номинальный ток, А | Ток утечки, мА | Отключающая способность Icn, А | Количество полюсов | Наименование | Модель | |
| Тип АС | Тип А | ||||||
 |

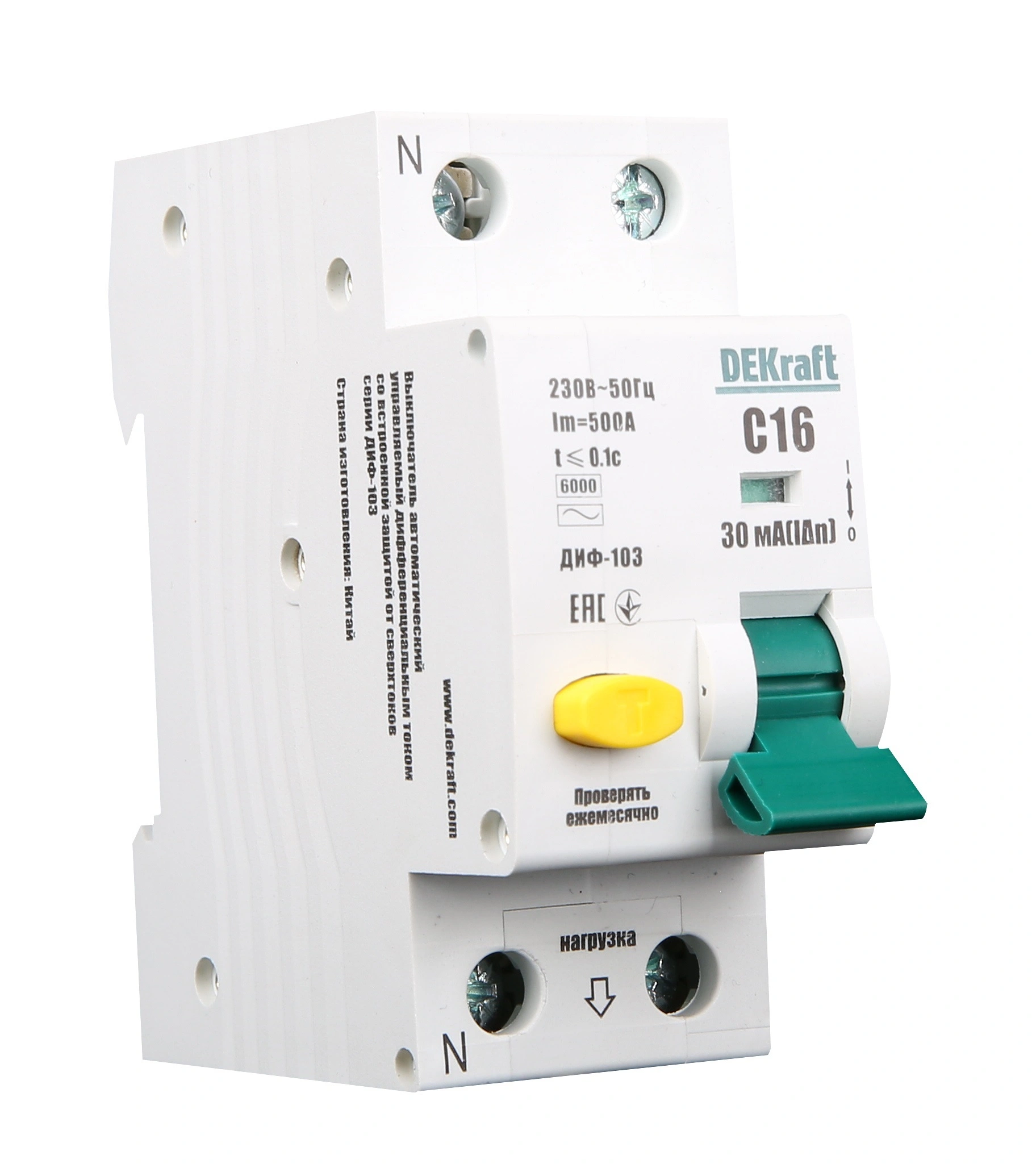

16 | 10 | 6 000 | 1P+N | ДИФ103-6кА-1N-16А-10-C | 16200DEK | 16225DEK |
