Автоматические выключатели ВА-203 15кА
Серия ВА-203 15кА закрывает диапазон номинальных токов от 6А до 100А, соответствует стандарту ГОСТ IEC 60947-2. Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Сфера применения
Общественные и административные здания
Промышленные предприятия
Производственные объекты
Автоматические выключатели с отключающей способностью 15кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Преимущества
Выдерживают ток короткого замыкания до 15 000А
и именно поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных щитах.
Двухпозиционная защелка облегчает монтаж
Монтировать / демонтировать выключатель можно гораздо проще и быстрее, чем обычный, и даже одной рукой.
Механизм мгновенной коммутации
Это решение предотвращает преждевременный износ контактов, обеспечивая их мгновенное замыкание вне зависимости от скорости движения рукояти. Такой подход минимизирует падение напряжения, снижает нежелательный нагрев и уменьшает риск возникновения неисправностей, что продлевает срок службы всей системы.
Лазерная маркировка
Технические характеристики, знаки сертификации и монтажные инструкции нанесены на корпус устройства методами лазерной маркировки. Долговечная маркировка не подвержена действию растворителей, агрессивных сред и УФ-лучей и обеспечивает надежное считывание необходимой информации об изделии.
Безопасные клеммы
с увеличенной до 50мм2 присоединительной способностью для автоматических выключателей с номиналами 16-100А.

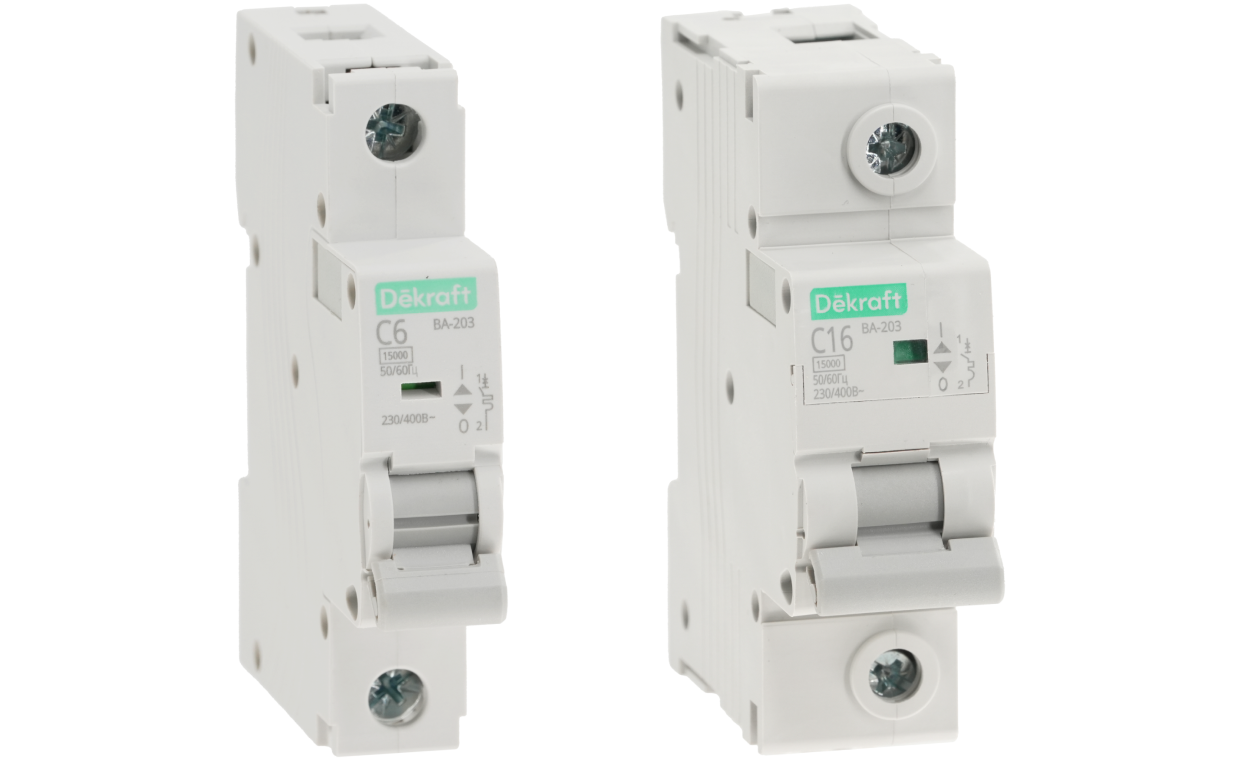

Компактные размеры автоматических выключателей
с номинальными токами 6-10А. Ширина автоматических выключателей в однополюсном исполнении составляет 18мм.
Возможность соединения шиной FORK
для автоматических выключателей с номинальными токами 6-10А
Окно индикации реального положения контактов
Боковые каналы вентиляции
Совместимость с аксессуарами
Технические характеристики
| Серия | ВА-203 |
| Число полюсов | 1, 2, 3, 4 |
| Номинальное рабочее напряжение Uе | Для 1-полюсных – 230 В Для 2-х, 3-х, 4-х полюсных – 400 В |
| Ряд номинальных токов ln, A | 6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100 |
| Номинальная частота сети | 50/60 Гц |
| Рабочая отключающая способность lcu, А | 15000 |
| Рабочая отключающая способность lcs, А | 75% Icu |
| Кривая отключения | B, C, D |
| Механическая износостойкость | 15000 |
| - циклов В-О, не менее | |
| Коммутационная износостойкость | 10000 |
| - циклов В-О, не менее | |
| Сечение подключаемого гибкого провода, мм2 | 1-35 |
| Сечение подключаемого жесткого провода, мм2 | 1-50 |
| Степень защиты | IP20 |
| Диапазон рабочих температур, °С | От -35 до +70 |
Схемы и графики

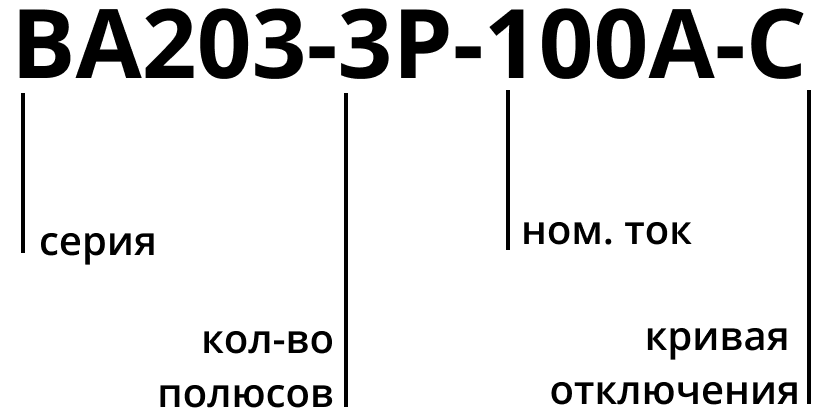

Структура условного обозначения
Полный ассортимент
| Модель | Артикул | Модель | Артикул | Модель | Артикул |
| ВА203-1P-006A-B | 13402DEK | ВА203-1P-006A-C | 13454DEK | ВА203-1P-006A-D | 13506DEK |
| ВА203-1P-010A-B | 13403DEK | ВА203-1P-010A-C | 13455DEK | ВА203-1P-010A-D | 13507DEK |
| ВА203-1P-016A-B | 13404DEK | ВА203-1P-016A-C | 13456DEK | ВА203-1P-016A-D | 13508DEK |
| ВА203-1P-020A-B | 13405DEK | ВА203-1P-020A-C | 13457DEK | ВА203-1P-020A-D | 13509DEK |
| ВА203-1P-025A-B | 13406DEK | ВА203-1P-025A-C | 13458DEK | ВА203-1P-025A-D | 13510DEK |
| ВА203-1P-032A-B | 13407DEK | ВА203-1P-032A-C | 13459DEK | ВА203-1P-032A-D | 13511DEK |
| ВА203-1P-040A-B | 13408DEK | ВА203-1P-040A-C | 13460DEK | ВА203-1P-040A-D | 13512DEK |
| ВА203-1P-050A-B | 13409DEK | ВА203-1P-050A-C | 13461DEK | ВА203-1P-050A-D | 13513DEK |
| ВА203-1P-063A-B | 13410DEK | ВА203-1P-063A-C | 13462DEK | ВА203-1P-063A-D | 13514DEK |
| ВА203-1P-080A-B | 13555DEK | ВА203-1P-080A-C | 13571DEK | ВА203-1P-080A-D | 13587DEK |
| ВА203-1P-100A-B | 13556DEK | ВА203-1P-100A-C | 13572DEK | ВА203-1P-100A-D | 13588DEK |
| ВА203-2P-006A-B | 13415DEK | ВА203-2P-006A-C | 13467DEK | ВА203-2P-006A-D | 13519DEK |
| ВА203-2P-010A-B | 13416DEK | ВА203-2P-010A-C | 13468DEK | ВА203-2P-010A-D | 13520DEK |
| ВА203-2P-016A-B | 13417DEK | ВА203-2P-016A-C | 13469DEK | ВА203-2P-016A-D | 13521DEK |
| ВА203-2P-020A-B | 13418DEK | ВА203-2P-020A-C | 13470DEK | ВА203-2P-020A-D | 13522DEK |
| ВА203-2P-025A-B | 13419DEK | ВА203-2P-025A-C | 13471DEK | ВА203-2P-025A-D | 13523DEK |
| ВА203-2P-032A-B | 13420DEK | ВА203-2P-032A-C | 13472DEK | ВА203-2P-032A-D | 13524DEK |
| ВА203-2P-040A-B | 13421DEK | ВА203-2P-040A-C | 13473DEK | ВА203-2P-040A-D | 13525DEK |
| ВА203-2P-050A-B | 13422DEK | ВА203-2P-050A-C | 13474DEK | ВА203-2P-050A-D | 13526DEK |
| ВА203-2P-063A-B | 13423DEK | ВА203-2P-063A-C | 13475DEK | ВА203-2P-063A-D | 13527DEK |
| ВА203-2P-080A-B | 13559DEK | ВА203-2P-080A-C | 13575DEK | ВА203-2P-080A-D | 13591DEK |
| ВА203-2P-100A-B | 13560DEK | ВА203-2P-100A-C | 13576DEK | ВА203-2P-100A-D | 13592DEK |
| ВА203-3P-006A-B | 13428DEK | ВА203-3P-006A-C | 13480DEK | ВА203-3P-010A-D | 13533DEK |
| ВА203-3P-010A-B | 13429DEK | ВА203-3P-010A-C | 13481DEK | ВА203-3P-016A-D | 13534DEK |
| ВА203-3P-016A-B | 13430DEK | ВА203-3P-016A-C | 13482DEK | ВА203-3P-006A-D | 13532DEK |
| ВА203-3P-020A-B | 13431DEK | ВА203-3P-020A-C | 13483DEK | ВА203-3P-020A-D | 13535DEK |
| ВА203-3P-025A-B | 13432DEK | ВА203-3P-025A-C | 13484DEK | ВА203-3P-025A-D | 13536DEK |
| ВА203-3P-032A-B | 13433DEK | ВА203-3P-032A-C | 13485DEK | ВА203-3P-032A-D | 13537DEK |
| ВА203-3P-040A-B | 13434DEK | ВА203-3P-040A-C | 13486DEK | ВА203-3P-040A-D | 13538DEK |
| ВА203-3P-050A-B | 13435DEK | ВА203-3P-050A-C | 13487DEK | ВА203-3P-050A-D | 13539DEK |
| ВА203-3P-063A-B | 13436DEK | ВА203-3P-063A-C | 13488DEK | ВА203-3P-063A-D | 13540DEK |
| ВА203-3P-080A-B | 13563DEK | ВА203-3P-080A-C | 13579DEK | ВА203-3P-080A-D | 13595DEK |
| ВА203-3P-100A-B | 13564DEK | ВА203-3P-100A-C | 13580DEK | ВА203-3P-100A-D | 13596DEK |
| ВА203-4P-006A-B | 13441DEK | ВА203-4P-006A-C | 13493DEK | ВА203-4P-006A-D | 13545DEK |
| ВА203-4P-010A-B | 13442DEK | ВА203-4P-010A-C | 13494DEK | ВА203-4P-010A-D | 13546DEK |
| ВА203-4P-016A-B | 13443DEK | ВА203-4P-016A-C | 13495DEK | ВА203-4P-016A-D | 13547DEK |
| ВА203-4P-020A-B | 13444DEK | ВА203-4P-020A-C | 13496DEK | ВА203-4P-020A-D | 13548DEK |
| ВА203-4P-025A-B | 13445DEK | ВА203-4P-025A-C | 13497DEK | ВА203-4P-025A-D | 13549DEK |
| ВА203-4P-032A-B | 13446DEK | ВА203-4P-032A-C | 13498DEK | ВА203-4P-032A-D | 13550DEK |
| ВА203-4P-040A-B | 13447DEK | ВА203-4P-040A-C | 13499DEK | ВА203-4P-040A-D | 13551DEK |
| ВА203-4P-050A-B | 13448DEK | ВА203-4P-050A-C | 13500DEK | ВА203-4P-050A-D | 13552DEK |
| ВА203-4P-063A-B | 13449DEK | ВА203-4P-063A-C | 13501DEK | ВА203-4P-063A-D | 13553DEK |
| ВА203-4P-080A-B | 13567DEK | ВА203-4P-080A-C | 13583DEK | ВА203-4P-080A-D | 13599DEK |
| ВА203-4P-100A-B | 13568DEK | ВА203-4P-100A-C | 13584DEK | ВА203-4P-100A-D | 13600DEK |
