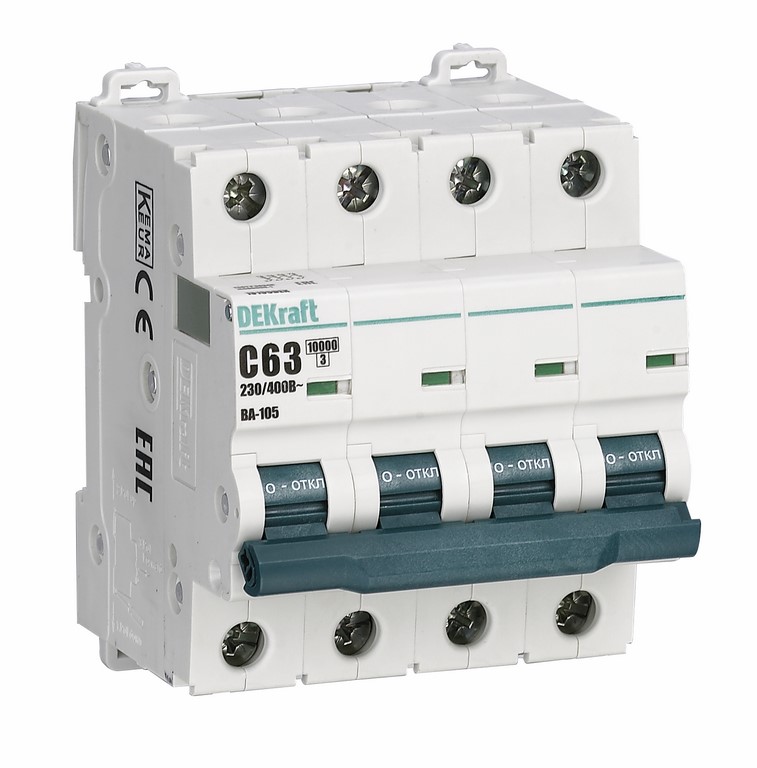

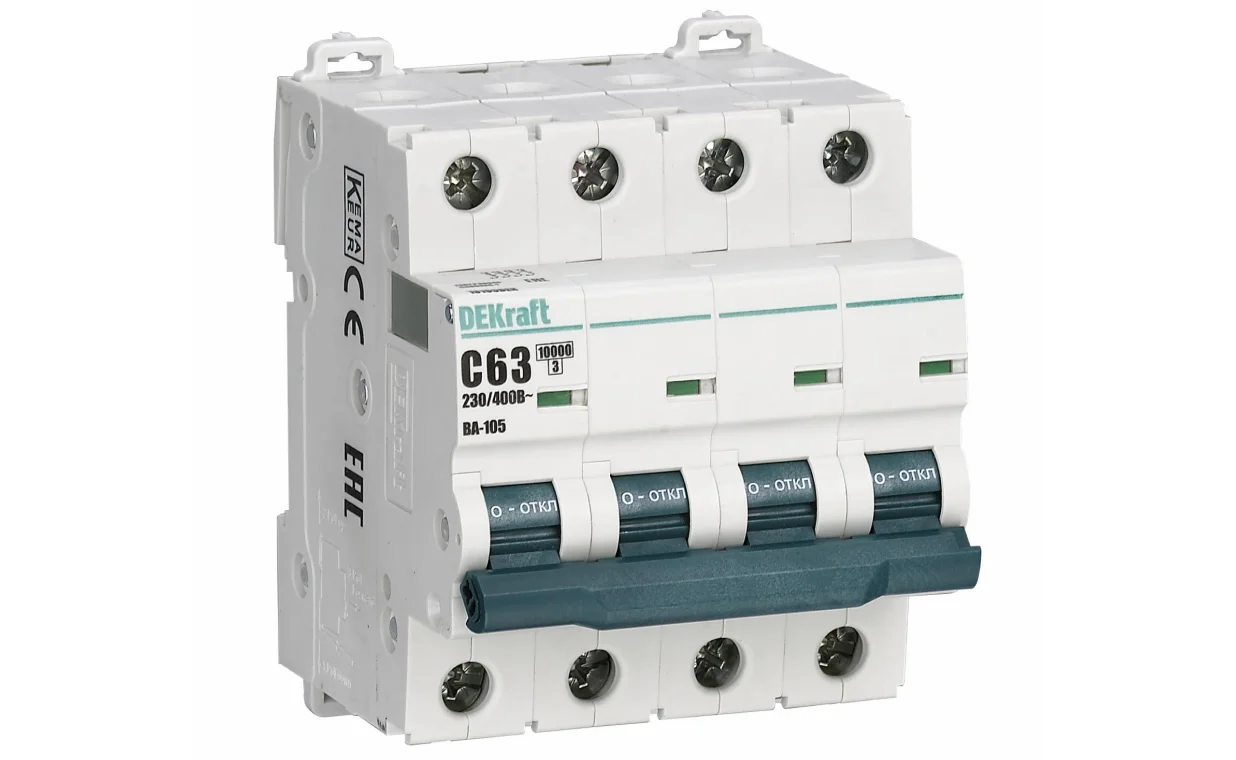

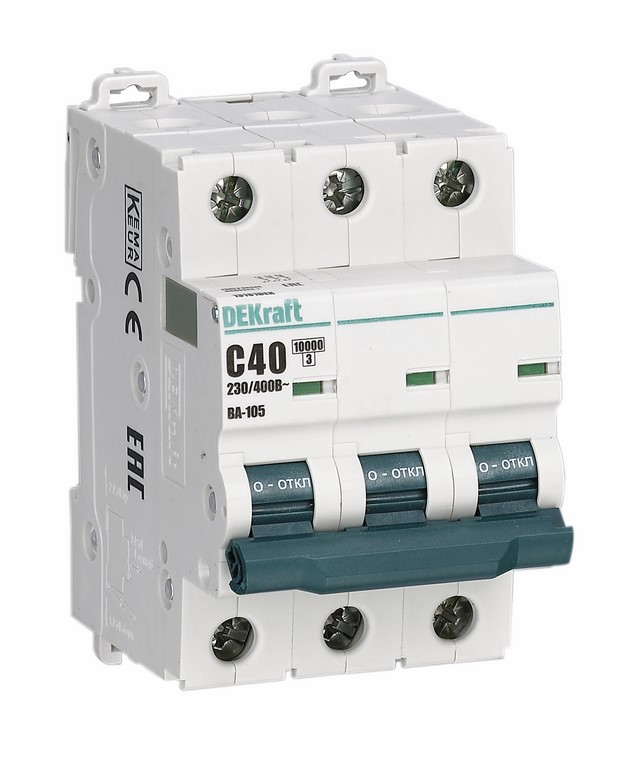

Автоматические выключатели ВА-105 10кА

Серия ВА-105 10кА закрывает диапазон номинальных токов от 1А до 63А, соответствует стандартам ГОСТ IEC 60898-1, ГОСТ IEC 60947-2. Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.

Перегрузка возникает при включении в цепь слишком большого количества потребителей. Это может вызвать оплавление проводки и неисправность подключенных приборов.

Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки. Перегрузки и короткие замыкания — самые распространенные причины пожаров.

Перейти в каталог

Сфера применения

  • Общественные и административные здания

  • Промышленные предприятия

  • Производственные объекты

Автоматические выключатели с отключающей способностью 10кА применяются во вводно-распределительных устройствах (ВРУ), главных распределительных щитах (ГРЩ), силовых установках в общественных, административных, производственных, промышленных и других подобных зданиях.

Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.

Кривая B — ток в цепи в 3-5 раз больше номинального (т.е. автоматический выключатель на 16А отключит цепь при токе 48-80А). Применяются для защиты цепей большой протяженности.

Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.

Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.

Преимущества

Двухпозиционные защелки
Двухпозиционные защелки

позволяют монтировать/демонтировать выключатель просто и быстро, даже если он установлен между двумя выключателями и подключен к соединительной шине.

Выдерживают ток короткого замыкания до 10 000 А
Выдерживают ток короткого замыкания до 10 000 А

и именно поэтому хорошо подходят в качестве вводных автоматических выключателей в распределительных щитах.

Клеммы, рассчитанные на сечение провода до 35 мм2
Клеммы, рассчитанные на сечение провода до 35 мм2

позволяют защищать цепи с высокими токами нагрузки.

6 сплошных монолитных заклепок
6 сплошных монолитных заклепок

повышают прочность конструкции и обладают повышенной крепостью по сравнению с полыми.

Четкая маркировка с крупными буквами
Четкая маркировка с крупными буквами

ускоряет монтаж и упрощает дальнейшее использование аппаратов. Вы с легкостью найдете нужный автомат по основным характеристиками среди нескольких схожих.

Окошко-индикатор состояния контактов
Окошко-индикатор состояния контактов

всегда показывает, замкнуты контакты или разомкнуты вне зависимости от положения рукоятки управления.

Простота монтажа аксессуаров
Простота монтажа аксессуаров

на автоматический выключатель, а также простота тестирования и подключения проводов.

Боковые каналы охлаждения
Боковые каналы охлаждения

повышают технические характеристики и стабильность работы при высоких температурах окружающей среды.

Клеммы
Клеммы

исключающие заведение проводников в заклеммное пространство

Монолитная лицевая панель
Монолитная лицевая панель

создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов вслучае слишком высоких токов КЗ (превышающих 10кА) не нанести вред человеку, который может стоять перед аппаратом.

Технические характеристики

Параметр

Значение

Соответсвие регламентам и стандартам

ТР ТС 004/2011, ТР ЕАЭС 037 / 2016

ГОСТ IEC 60898-1,ГОСТ IEC 60947-2

Число полюсов, Р

1, 2, 3, 4

Номинальное рабочее напряжение Ue, В

230/400

Номинальный ток In, А

1, 2, 4, 6, 10, 16, 20, 25, 32, 40, 32, 40, 50, 63А

Номинальная частота сети переменного тока

50/60 Гц

Номинальная отключающая способность Icn, А

10 000

Рабочая отключающая способность Ics, А

10 000

Кривая отключения (диапазон токов мгновенного расцепления)

B, C, D

Механическая износостойкость, циклов В-О, не менее

20 000

Коммутационная износостойкость, циклов В-О, не менее

10 000

Класс токоограничения

3

Максимальное сечение подключаемого провода, мм2

25

Тропическое исполнение

Степень 2

Диапазон рабочих температур, °С

От -40 - +70

Степень защиты

IP20 открытый аппарат / IP40 аппарат в корпусе

Предельное усилие затяжки клеммных зажимов, Н·м

2,5

Ремонтопригодность

Неремонтопригодный

Гарантийный срок эксплуатации

5 лет

Страна изготовления

Китай

Схемы и графики

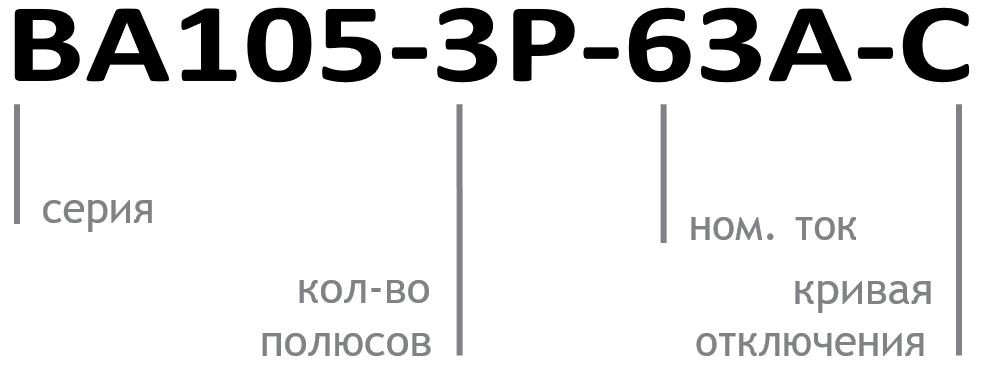

Структура условного обозначения

Полный ассортимент

Внешний вид

Модель

Каталожный номер

Модель

Каталожный номер

Модель

Каталожный номер

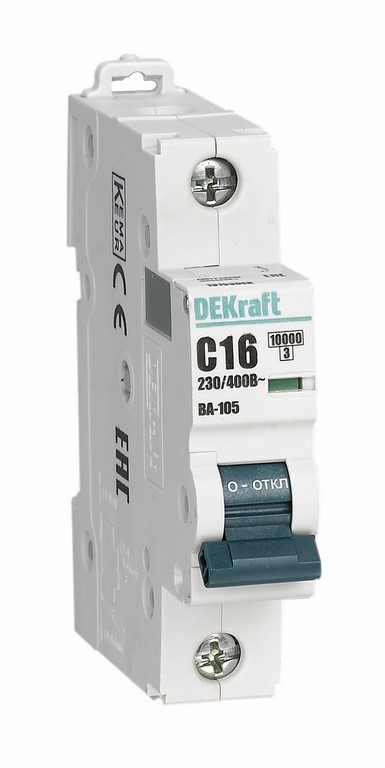

ВА-105 1P

ВА105-1Р-001А-B

13100DEK

ВА105-1Р-001А-C

13148DEK

ВА105-1Р-001А-D

13196DEK

ВА105-1Р-002А-B

13101DEK

ВА105-1Р-002А-C

13149DEK

ВА105-1Р-002А-D

13197DEK

ВА105-1Р-004А-B

13102DEK

ВА105-1Р-004А-C

13150DEK

ВА105-1Р-004А-D

13198DEK

ВА105-1Р-006А-B

13103DEK

ВА105-1Р-006А-C

13151DEK

ВА105-1Р-006А-D

13199DEK

ВА105-1Р-010А-B

13104DEK

ВА105-1Р-010А-C

13152DEK

ВА105-1Р-010А-D

13200DEK

ВА105-1Р-016А-B

13105DEK

ВА105-1Р-016А-C

13153DEK

ВА105-1Р-016А-D

13201DEK

ВА105-1Р-020А-B

13106DEK

ВА105-1Р-020А-C

13154DEK

ВА105-1Р-020А-D

13202DEK

ВА105-1Р-025А-B

13107DEK

ВА105-1Р-025А-C

13155DEK

ВА105-1Р-025А-D

13203DEK

ВА105-1Р-032А-B

13108DEK

ВА105-1Р-032А-C

13156DEK

ВА105-1Р-032А-D

13204DEK

ВА105-1Р-040А-B

13109DEK

ВА105-1Р-040А-C

13157DEK

ВА105-1Р-040А-D

13205DEK

ВА105-1Р-050А-B

13110DEK

ВА105-1Р-050А-C

13158DEK

ВА105-1Р-050А-D

13206DEK

ВА105-1Р-063А-B

13111DEK

ВА105-1Р-063А-C

13159DEK

ВА105-1Р-063А-D

13207DEK

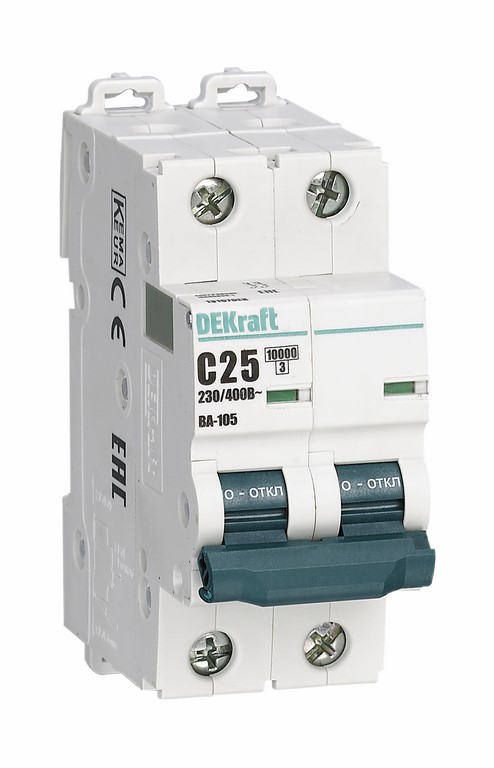

ВА-105 2P

ВА105-2Р-001А-B

13112DEK

ВА105-2Р-001А-C

13160DEK

ВА105-2Р-001А-D

13208DEK

ВА105-2Р-002А-B

13113DEK

ВА105-2Р-002А-C

13161DEK

ВА105-2Р-002А-D

13209DEK

ВА105-2Р-004А-B

13114DEK

ВА105-2Р-004А-C

13162DEK

ВА105-2Р-004А-D

13210DEK

ВА105-2Р-006А-B

13115DEK

ВА105-2Р-006А-C

13163DEK

ВА105-2Р-006А-D

13211DEK

ВА105-2Р-010А-B

13116DEK

ВА105-2Р-010А-C

13164DEK

ВА105-2Р-010А-D

13212DEK

ВА105-2Р-016А-B

13117DEK

ВА105-2Р-016А-C

13165DEK

ВА105-2Р-016А-D

13213DEK

ВА105-2Р-020А-B

13118DEK

ВА105-2Р-020А-C

13166DEK

ВА105-2Р-020А-D

13214DEK

ВА105-2Р-025А-B

13119DEK

ВА105-2Р-025А-C

13167DEK

ВА105-2Р-025А-D

13215DEK

ВА105-2Р-032А-B

13120DEK

ВА105-2Р-032А-C

13168DEK

ВА105-2Р-032А-D

13216DEK

ВА105-2Р-040А-B

13121DEK

ВА105-2Р-040А-C

13169DEK

ВА105-2Р-040А-D

13217DEK

ВА105-2Р-050А-B

13122DEK

ВА105-2Р-050А-C

13170DEK

ВА105-2Р-050А-D

13218DEK

ВА105-2Р-063А-B

13123DEK

ВА105-2Р-063А-C

13171DEK

ВА105-2Р-063А-D

13219DEK

ВА-105 3P

ВА105-3Р-001А-B

13124DEK

ВА105-3Р-001А-C

13172DEK

ВА105-3Р-001А-D

13220DEK

ВА105-3Р-002А-B

13125DEK

ВА105-3Р-002А-C

13173DEK

ВА105-3Р-002А-D

13221DEK

ВА105-3Р-004А-B

13126DEK

ВА105-3Р-004А-C

13174DEK

ВА105-3Р-004А-D

13222DEK

ВА105-3Р-006А-B

13127DEK

ВА105-3Р-006А-C

13175DEK

ВА105-3Р-006А-D

13223DEK

ВА105-3Р-010А-B

13128DEK

ВА105-3Р-010А-C

13176DEK

ВА105-3Р-010А-D

13224DEK

ВА105-3Р-016А-B

13129DEK

ВА105-3Р-016А-C

13177DEK

ВА105-3Р-016А-D

13225DEK

ВА105-3Р-020А-B

13130DEK

ВА105-3Р-020А-C

13178DEK

ВА105-3Р-020А-D

13226DEK

ВА105-3Р-025А-B

13131DEK

ВА105-3Р-025А-C

13179DEK

ВА105-3Р-025А-D

13227DEK

ВА105-3Р-032А-B

13132DEK

ВА105-3Р-032А-C

13180DEK

ВА105-3Р-032А-D

13228DEK

ВА105-3Р-040А-B

13133DEK

ВА105-3Р-040А-C

13181DEK

ВА105-3Р-040А-D

13229DEK

ВА105-3Р-050А-B

13134DEK

ВА105-3Р-050А-C

13182DEK

ВА105-3Р-050А-D

13230DEK

ВА105-3Р-063А-B

13135DEK

ВА105-3Р-063А-C

13183DEK

ВА105-3Р-063А-D

13231DEK

ВА-105 4P

ВА105-4Р-001А-B

13136DEK

ВА105-4Р-001А-C

13184DEK

ВА105-4Р-001А-D

13232DEK

ВА105-4Р-002А-B

13137DEK

ВА105-4Р-002А-C

13185DEK

ВА105-4Р-002А-D

13233DEK

ВА105-4Р-004А-B

13138DEK

ВА105-4Р-004А-C

13186DEK

ВА105-4Р-004А-D

13234DEK

ВА105-4Р-006А-B

13139DEK

ВА105-4Р-006А-C

13187DEK

ВА105-4Р-006А-D

13235DEK

ВА105-4Р-010А-B

13140DEK

ВА105-4Р-010А-C

13188DEK

ВА105-4Р-010А-D

13236DEK

ВА105-4Р-016А-B

13141DEK

ВА105-4Р-016А-C

13189DEK

ВА105-4Р-016А-D

13237DEK

ВА105-4Р-020А-B

13142DEK

ВА105-4Р-020А-C

13190DEK

ВА105-4Р-020А-D

13238DEK

ВА105-4Р-025А-B

13143DEK

ВА105-4Р-025А-C

13191DEK

ВА105-4Р-025А-D

13239DEK

ВА105-4Р-032А-B

13144DEK

ВА105-4Р-032А-C

13192DEK

ВА105-4Р-032А-D

13240DEK

ВА105-4Р-040А-B

13145DEK

ВА105-4Р-040А-C

13193DEK

ВА105-4Р-040А-D

13241DEK

ВА105-4Р-050А-B

13146DEK

ВА105-4Р-050А-C

13194DEK

ВА105-4Р-050А-D

13242DEK

ВА105-4Р-063А-B

13147DEK

ВА105-4Р-063А-C

13195DEK

ВА105-4Р-063А-D

13243DEK

Аксессуары

Внешний вид Наименование Каталожный номер

ДК-105

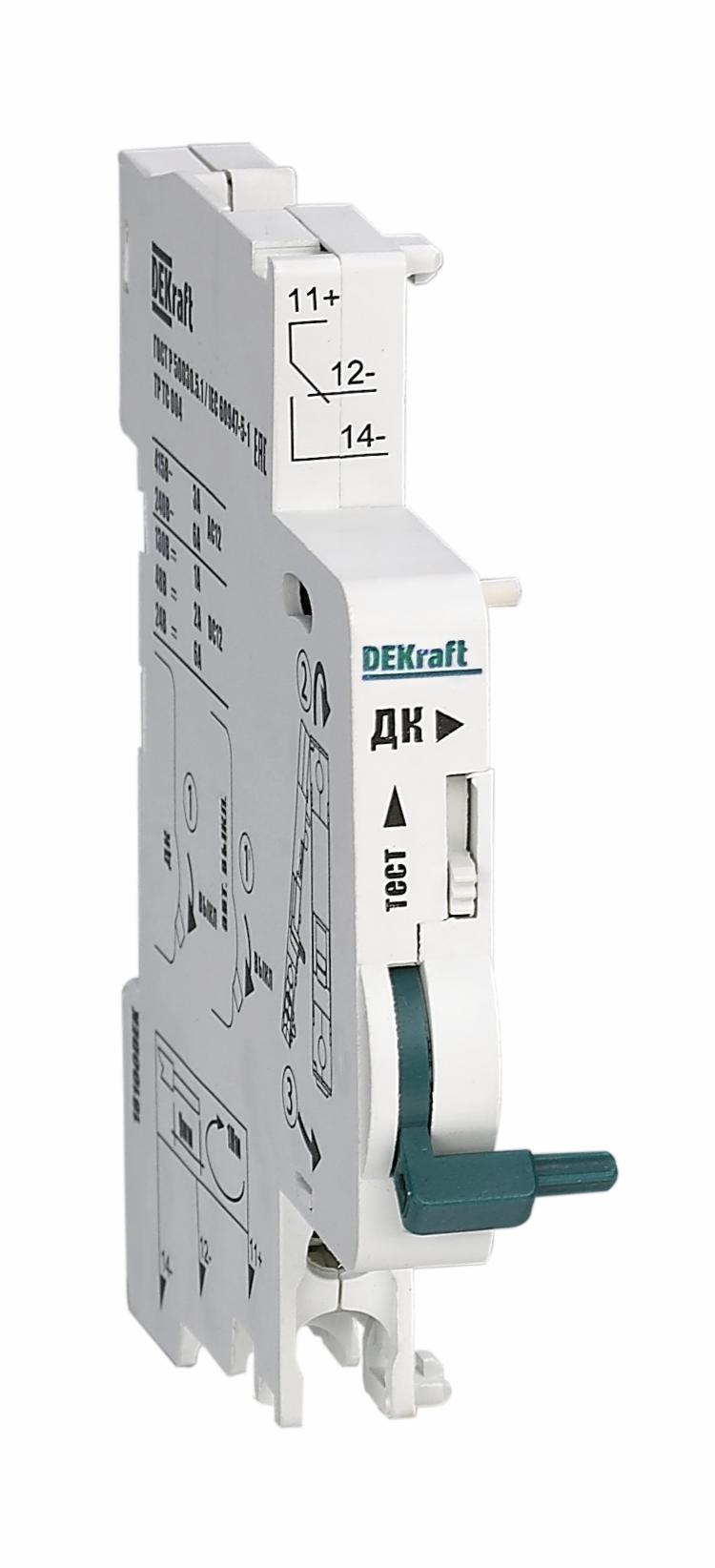

Контакт дополнительный ДК-105 13303DEK

СК-105

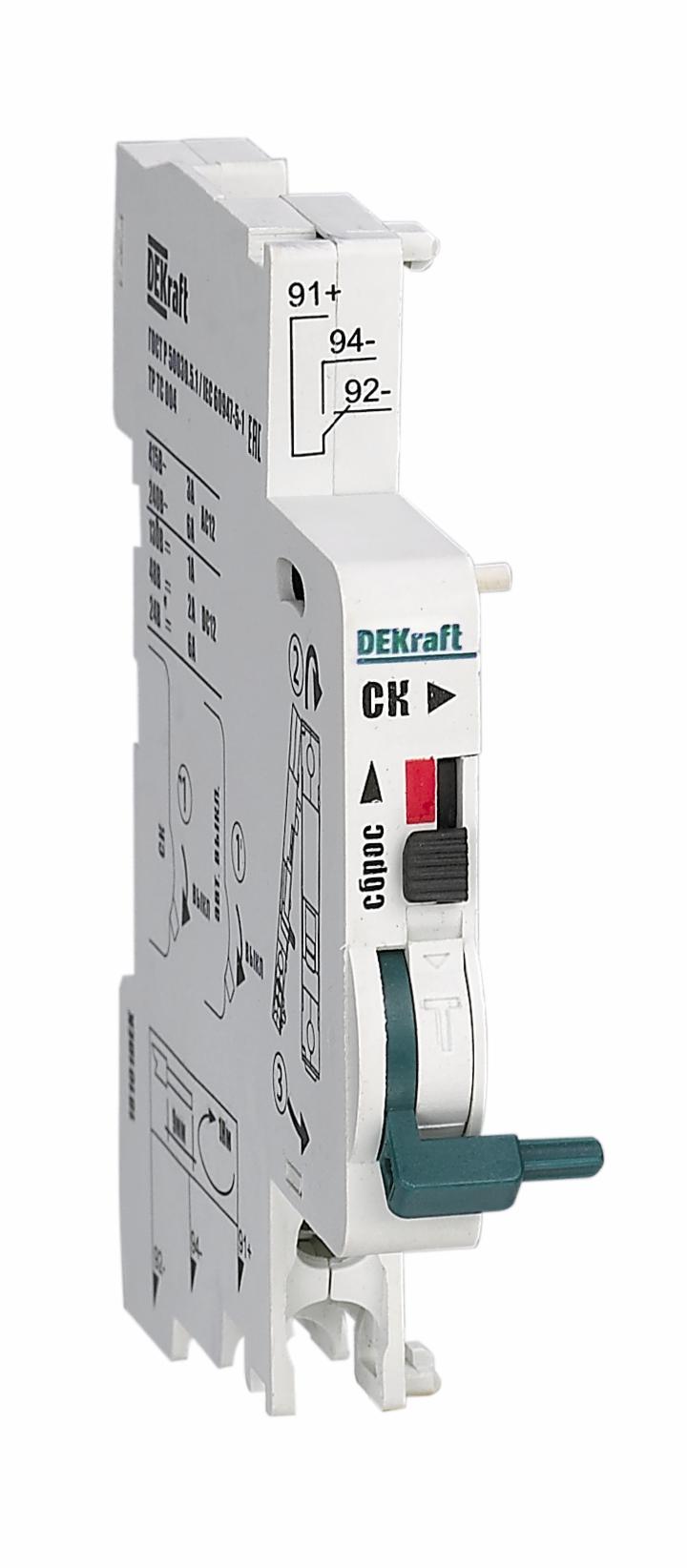

Контакт сигнальный СК-105 13304DEK

НД-105

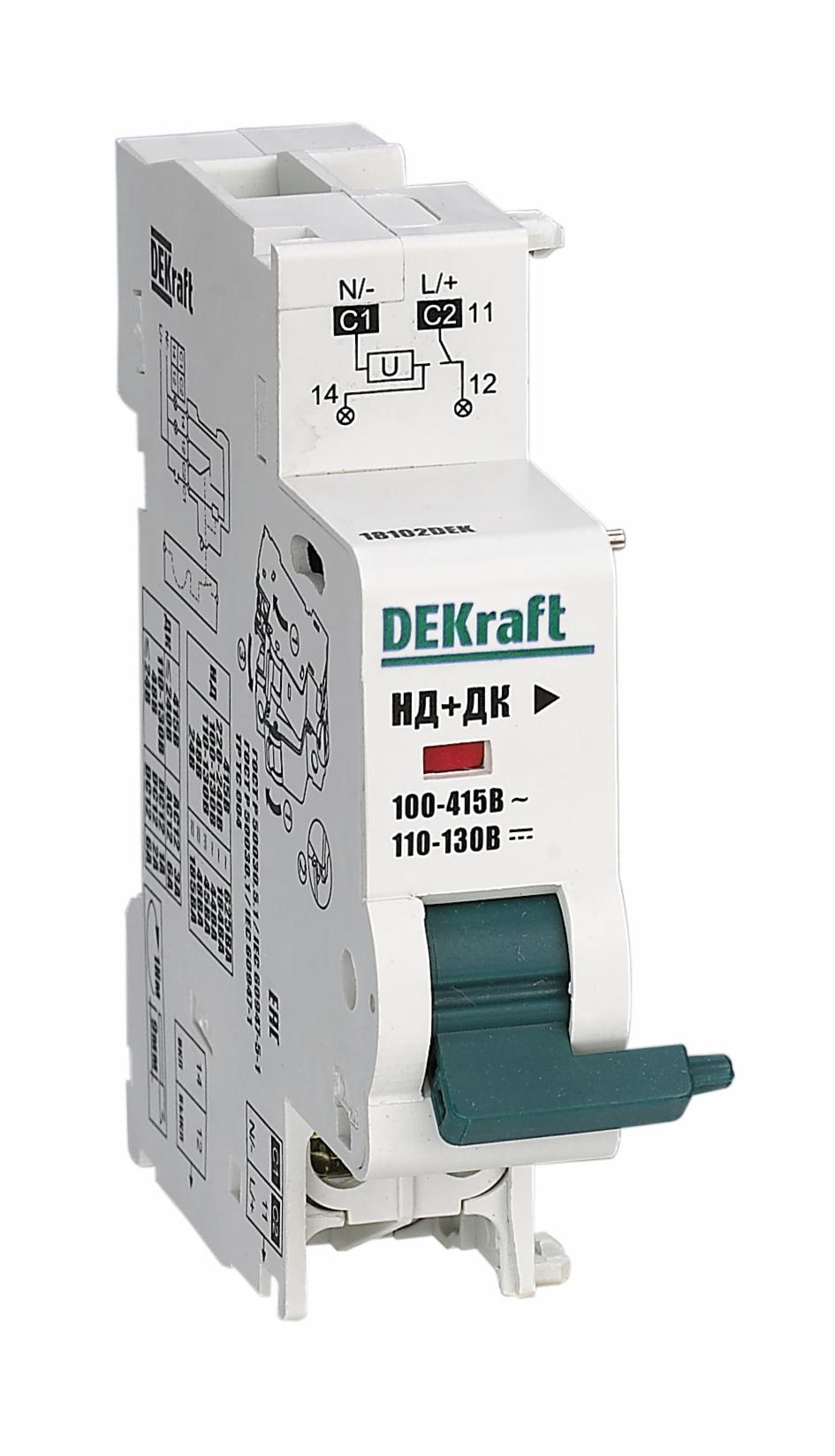

Расцепитель независимый НД-105-110-415В 13302DEK
НД-105

Расцепитель независимый НД-105-48В 13301DEK
НД-105

Расцепитель независимый НД-105-12-24В 13300DEK
