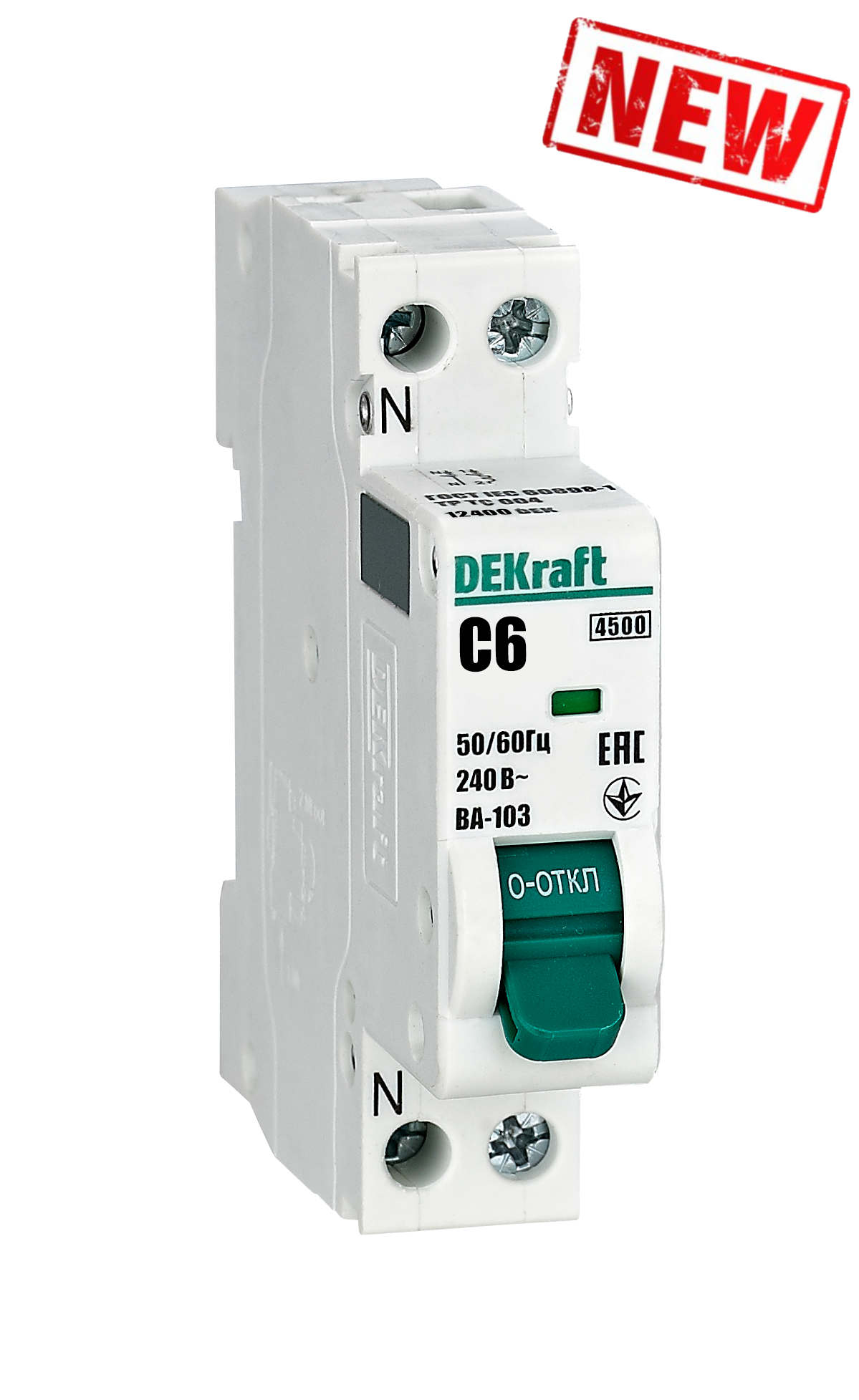

Автоматические выключатели серии ВА-103 NEW 1P+N 4.5кА
Серия ВА-103 NEW 1P+N 4,5 кА соответствует стандартам ГОСТ IEC 60898-1, ГОСТ IEC 60947-2. Автоматические выключатели служат для защиты электрических цепей от перегрузок и токов короткого замыкания.
Перегрузка возникает при включении в цепь слишком большого количества электроприборов. Это может вызвать оплавление проводки и неисправность подключенных приборов.
Короткое замыкание (КЗ), как правило, происходит при повреждении изоляции и других неисправностях проводки.
Перегрузки и короткие замыкания — самые распространенные причины пожаров.
Сфера применения
Автоматические выключатели с отключающей способностью ВА-103 4,5 кА модификацией 1P+N применяются в распределительных, учётно-распределительных, телекоммуникационных щитах и др. в жилищном, гражданском строительстве, сельском хозяйстве, инфраструктуре объектов промышленности.
В серии ВА-103 NEW 1P+N 4.5кА представлены модификации аппаратов от 6А до 40А с кривыми отключения C и D. По сравнению с прошлым поколением добавилась кривая отключения D и возможность устанавливать аксессуары.
Аппараты имеют определенные кривые отключения. Они отражают порог срабатывания при защите от короткого замыкания.
Кривая С — ток в цепи в 5-10 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 80-160А). Применяются для стандартной защиты цепей розеток и освещения.
Кривая D — ток в цепи в 10-14 раз больше номинального (т.е. автомат на 16А отключит цепь при токе 160-224А). Применяются для защиты цепей, в которые включены двигатели, трансформаторы и пр.
Технические характеристики
| Параметр |
Значение |
|
Соответствие регламентам и стандартам |
ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60898-1, ГОСТ IEC 60947-2 |
|
Число полюсов, P |
1+N |
|
Номинальное напряжение изоляции Ui, В |
500 |
|
Номинальное рабочее напряжение Ue, В |
240 |
|
Номинальный ток In, А |
6, 10, 16, 20, 25, 32, 40 |
|
Номинальная частота сети переменного тока |
50 / 60 Гц |
|
Номинальная отключающая способность Icn, А |
4 500 |
|
Рабочая отключающая способность Ics, А |
4 500 |
|
Кривая отключения (диапазон токов мгновенного расцепления) |
C, D |
|
Механическая износостойкость, циклов В-О, не менее |
10 000 |
|
Коммутационная износостойкость, циклов В-О, не менее |
4 000 |
|
Номинальное выдерживаемое импульсное напряжение Uimp, кВ |
4 |
|
Максимальное сечение подключаемого провода, мм2 |
16 |
|
Условия эксплуатации |
УХЛ4 |
|
Диапазон рабочих температур, °С |
-40 - +60 |
|
Степень защиты |
IP 20 открытый аппарат / IP40 в корпус |
|
Рекомендованное усилие затяжки клеммных зажимов, Н·м |
1,5 |
|
Ремонтопригодность |
Неремонтопригодный |
|
Гарантийный срок эксплуатации |
5 лет |
|
Страна изготовления |
Китай |
Схемы и графики
Полный ассортимент
Внешний вид | Модель | Артикул | Модель | Артикул |

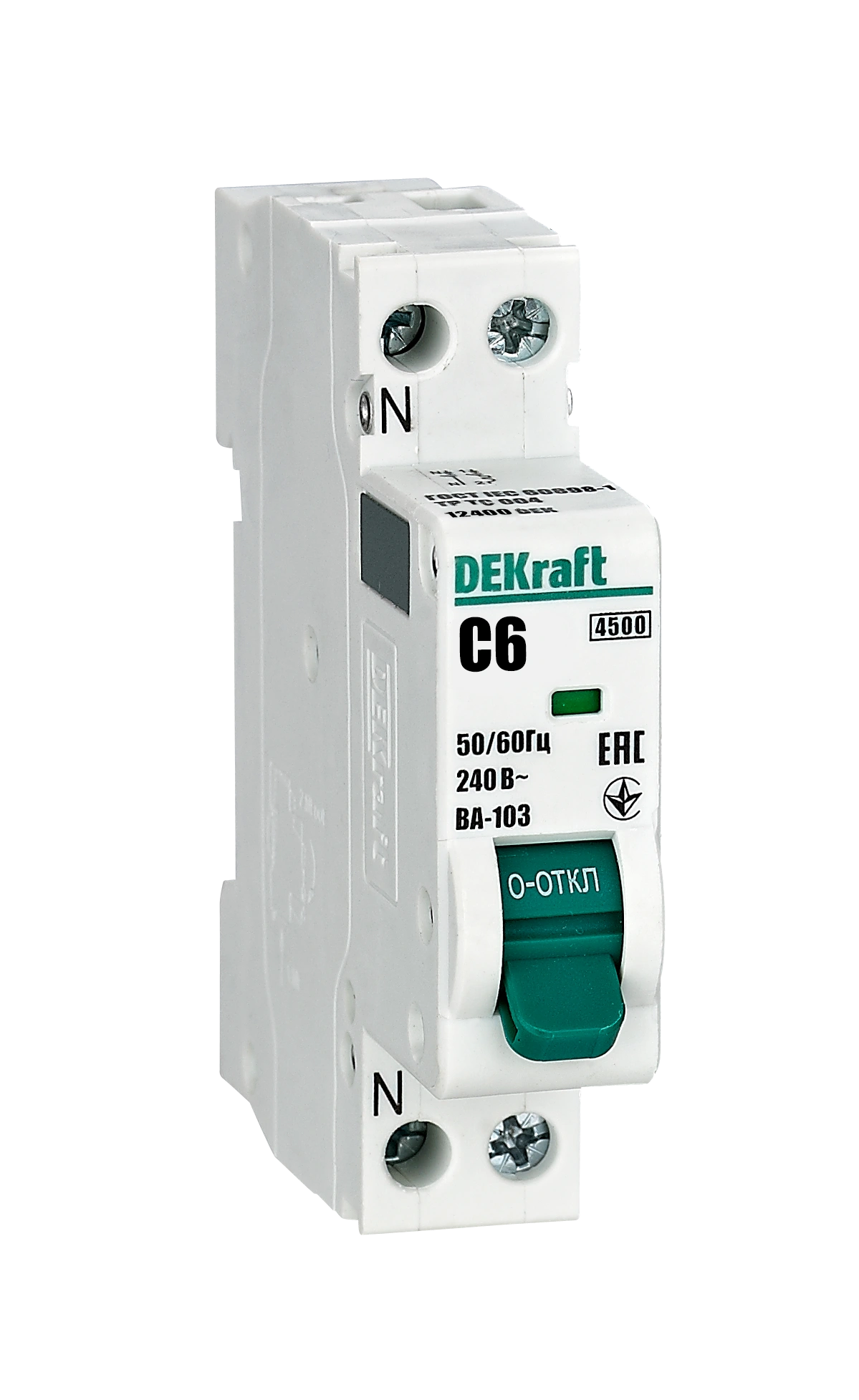

ВА-103 1P+N | ВА103-1N-006A-C | 12400DEK | ВА103-1N-006A-D | 12407DEK |
ВА103-1N-010A-C | 12401DEK | ВА103-1N-010A-D | 12408DEK | |
ВА103-1N-016A-C | 12402DEK | ВА103-1N-016A-D | 12409DEK | |
ВА103-1N-020A-C | 12403DEK | ВА103-1N-020A-D | 12410DEK | |
ВА103-1N-025A-C | 12404DEK | ВА103-1N-025A-D | 12411DEK | |
ВА103-1N-032A-C | 12405DEK | ВА103-1N-032A-D | 12412DEK | |
ВА103-1N-040A-C | 12406DEK | ВА103-1N-040A-D | 12413DEK |
