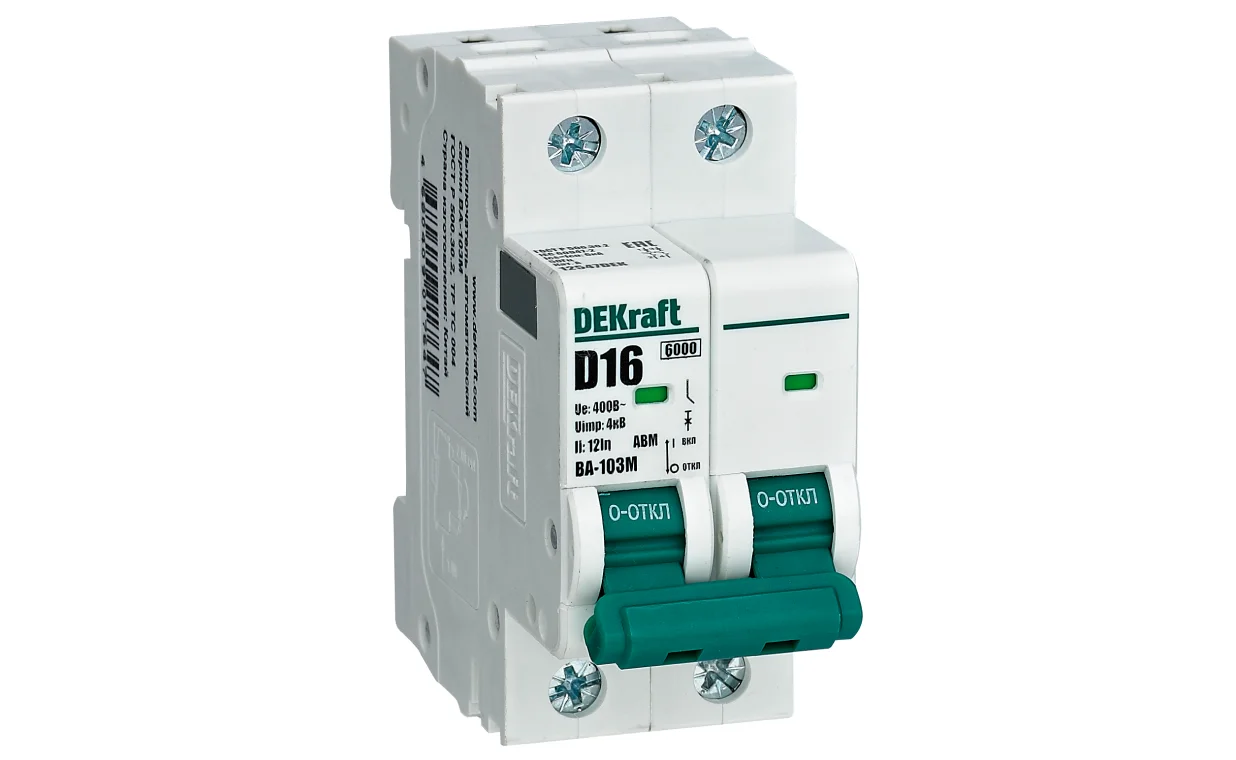

Автоматические выключатели без теплозащиты серии ВА-103M 6кА

Автоматические выключатели серии ВА-103М предназначены для применения в сетях переменного тока с частотой 50/60 Гц, номинальным рабочим напряжением 230 В (1P) или 400 В (2P, 3Р, 4P), номинальным рабочим током 6-63 А.

Выключатели данной серии оснащены электромагнитным расцепителем защиты от короткого замыкания.

Тепловой расцепитель защиты от перегрузки отсутствует. Также они могут использоваться для нечастых оперативных включений и отключений указанных цепей.

Перейти в каталог

Сфера применения

  • Общественные и административные здания

  • Промышленные предприятия

  • Производственные объекты

Автоматические выключатели серии ВА-103М предназначены для защиты цепей вентиляции, дымоудаления и других систем, где не требуется теплозащита. Устанавливаются в электрощитах жилых, общественных зданий, производственных помещениях и т.д.

Преимущества

Окошко индикации
Окошко индикации

всегда показывает, замкнуты контакты или разомкнуты, вне зависимости от положения рукоятки управления. Красный – замкнуто Зеленый – разомкнуто

Защита СПЗ
Защита СПЗ

Автоматические выключатели имеют специальное назначение для систем противопожарной защиты

Защитная пластина
Защитная пластина

эффективно преграждает выход раскаленных газов при гашении дуги

Соответствие RoHS
Соответствие RoHS

Автоматические выключатели соответствуют директиве RoHS, ограничивающей содержание вредных веществ

Канал вентиляции
Канал вентиляции

снижает температуру между автоматическими выключателями, установленными в электрическом щитке

Климатическое исполнение
Климатическое исполнение

Автоматические выключатели работают при температуре от -25 до +60 °С, что существенно расширяет условия их применения

Монолитная лицевая панель
Монолитная лицевая панель

создана таким образом, чтобы при деформации аппарата и выходе раскаленных газов в случае слишком высоких токов КЗ не нанести вред человеку, который может стоять перед аппаратом

Выдерживают ток короткого замыкания до 6000 А
Выдерживают ток короткого замыкания до 6000 А

Автоматические выключатели имеют стойкость к токам короткого замыкания, необходимую для электрощитов вторичного распределения

Технические характеристики

Параметр

Значение

Соответствие регламентам и стандартам

ТР ТС 004 / 2011, ТР ЕАЭС 037 / 2016, ГОСТ IEC 60947-2

Номинальный ток In, А

6, 10, 16, 20, 25, 32, 40, 50, 63

Число полюсов

1P, 2P, 3P, 4P

Номинальное напряжение изоляции Ui, В

2 000

Номинальное импульсное выдерживаемое напряжение Uimp, B

4 000

Номинальное рабочее напряжение Ue, В

230 (1P), 400 (2P, 3P, 4P)

Номинальная частота сети переменного тока

50/60

Рабочая отключающая способность Ics, А

6 000

Предельная отключающая способность Ics, А

6 000

Кривая отключения (диапазон токов мгновенного расцепления)

C Ii=8In
D Ii=12In

Механическая износостойкость, циклов В-О, не менее

20 000

Коммутационная износостойкость, циклов В-О, не менее

10 000

Максимальное сечение подключаемого провода, мм2

25

Номинальное усилие затяжки клеммных зажимов, Н·м

3,5

Степень защиты

IP20

Диапазон рабочих температур, °С

-20 ~ +60

Ремонтопригодность

Неремонтопригодный

Характеристики защиты от сверхтоков

Характеристика

Испытательный ток (А)

Начальное состояние

Длительность эксперимента

Ожидаемый результат

Примечание

C

8In×80 %

Холодное

t≤0,2 с

Без расцепления

Подача питания замыканием вспомогательного выключателя

D

12In×80 %

C

8In×120 %

Холодное

t<0,2 с

Расцепление

Подача питания замыканием вспомогательного выключателя

D

12In×120 %

Полный ассортимент

Внешний вид

Номинальный ток, А

Количество полюсов

Характеристика С

Характеристика D

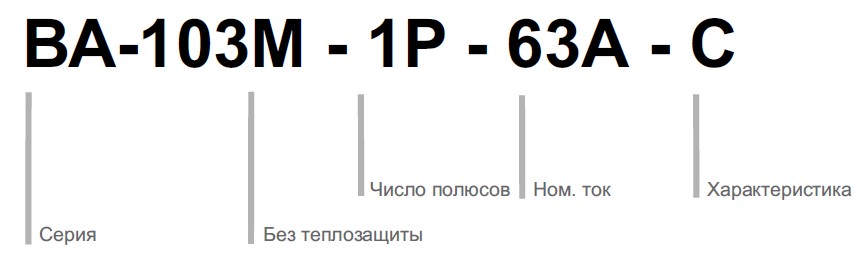

Модель

Артикул

Модель

Артикул

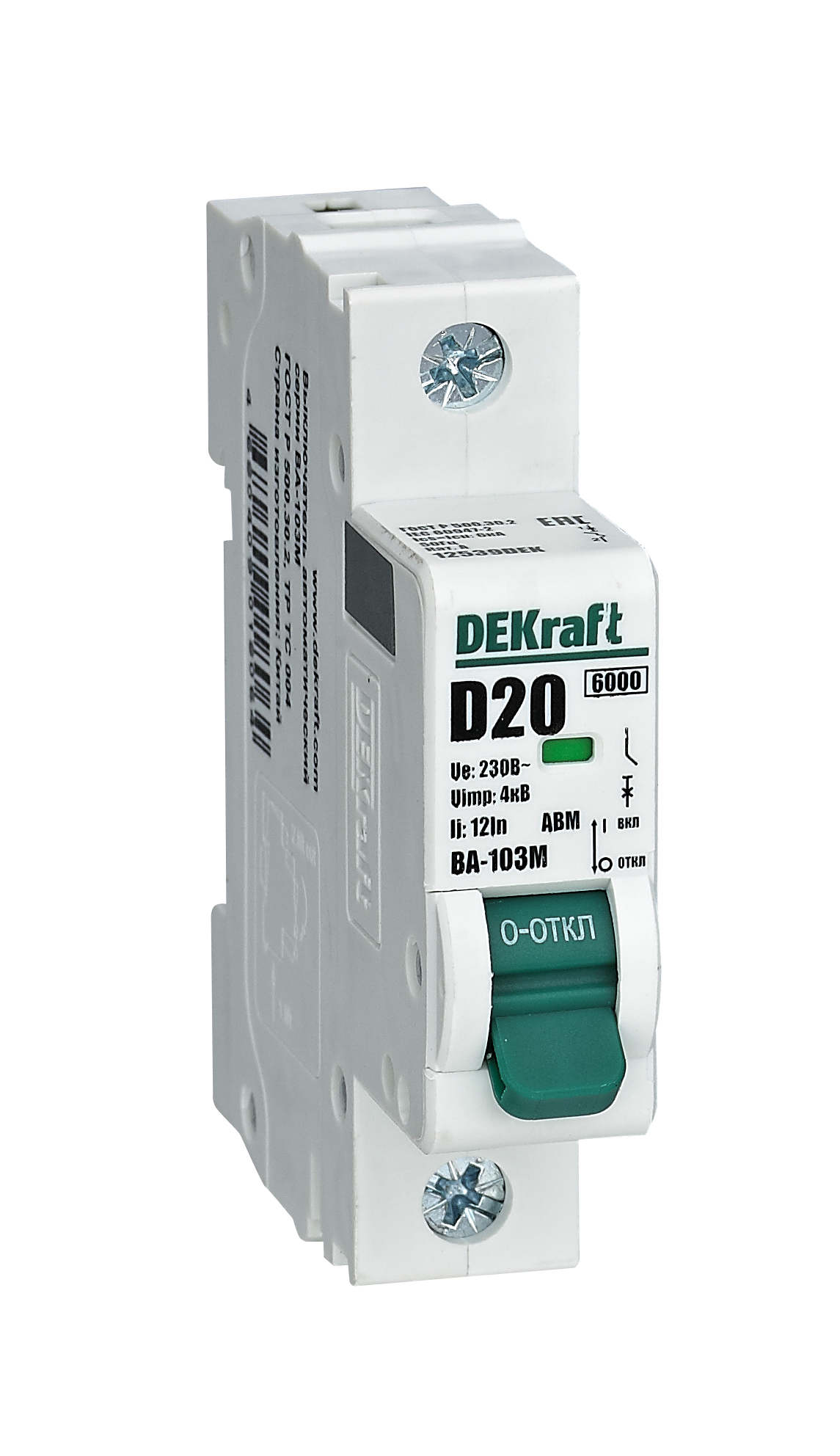

6

ВА-103M-1P-06А-C

12500DEK

ВА-103M-1P-06А-D

12536DEK

10

ВА-103M-1P-10А-C

12501DEK

ВА-103M-1P-10А-D

12537DEK

16

ВА-103M-1P-16А-C

12502DEK

ВА-103M-1P-16А-D

12538DEK

20

ВА-103M-1P-20А-C

12503DEK

ВА-103M-1P-20А-D

12539DEK

25

ВА-103M-1P-25А-C

12504DEK

ВА-103M-1P-25А-D

12540DEK

32

ВА-103M-1P-32А-C

12505DEK

ВА-103M-1P-32А-D

12541DEK

40

ВА-103M-1P-40А-C

12506DEK

ВА-103M-1P-40А-D

12542DEK

50

ВА-103M-1P-50А-C

12507DEK

ВА-103M-1P-50А-D

12543DEK

63

ВА-103M-1P-63А-C

12508DEK

ВА-103M-1P-63А-D

12544DEK

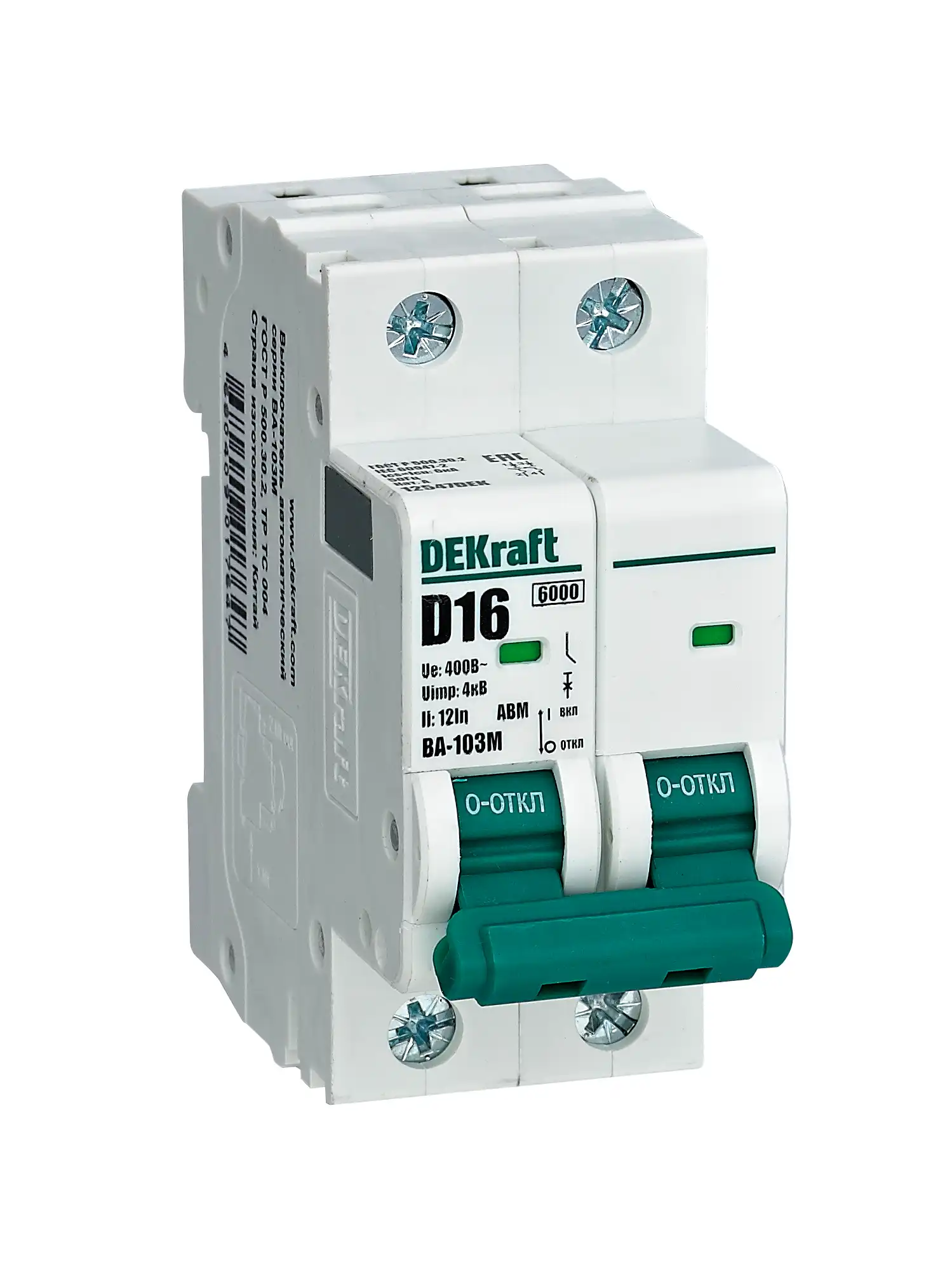

6

ВА-103M-2P-06А-C

12509DEK

ВА-103M-2P-06А-D

12545DEK

10

ВА-103M-2P-10А-C

12510DEK

ВА-103M-2P-10А-D

12546DEK

16

ВА-103M-2P-16А-C

12511DEK

ВА-103M-2P-16А-D

12547DEK

20

ВА-103M-2P-20А-C

12512DEK

ВА-103M-2P-20А-D

12548DEK

25

ВА-103M-2P-25А-C

12513DEK

ВА-103M-2P-25А-D

12549DEK

32

ВА-103M-2P-32А-C

12514DEK

ВА-103M-2P-32А-D

12550DEK

40

ВА-103M-2P-40А-C

12515DEK

ВА-103M-2P-40А-D

12551DEK

50

ВА-103M-2P-50А-C

12516DEK

ВА-103M-2P-50А-D

12552DEK

63

ВА-103M-2P-63А-C

12517DEK

ВА-103M-2P-63А-D

12553DEK

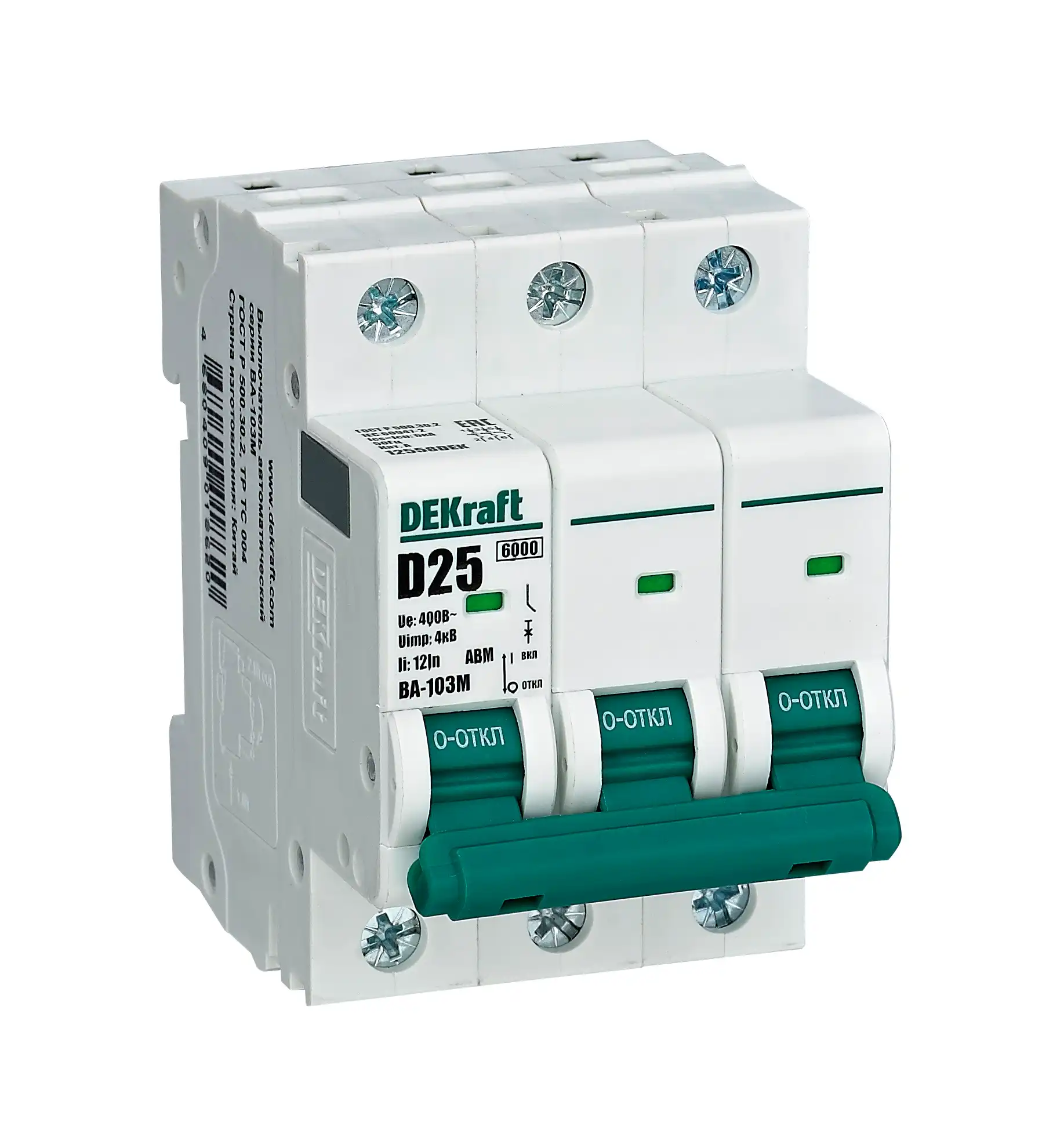

6

ВА-103M-3P-6А-C

12518DEK

ВА-103M-3P-06А-D

12554DEK

10

ВА-103M-3P-10А-C

12519DEK

ВА-103M-3P-10А-D

12555DEK

16

ВА-103M-3P-16А-C

12520DEK

ВА-103M-3P-16А-D

12556DEK

20

ВА-103M-3P-20А-C

12521DEK

ВА-103M-3P-20А-D

12557DEK

25

ВА-103M-3P-25А-C

12522DEK

ВА-103M-3P-25А-D

12558DEK

32

ВА-103M-3P-32А-C

12523DEK

ВА-103M-3P-32А-D

12559DEK

40

ВА-103M-3P-40А-C

12524DEK

ВА-103M-3P-40А-D

12560DEK

50

ВА-103M-3P-50А-C

12525DEK

ВА-103M-3P-50А-D

12561DEK

63

ВА-103M-3P-63А-C

12526DEK

ВА-103M-3P-63А-D

12562DEK

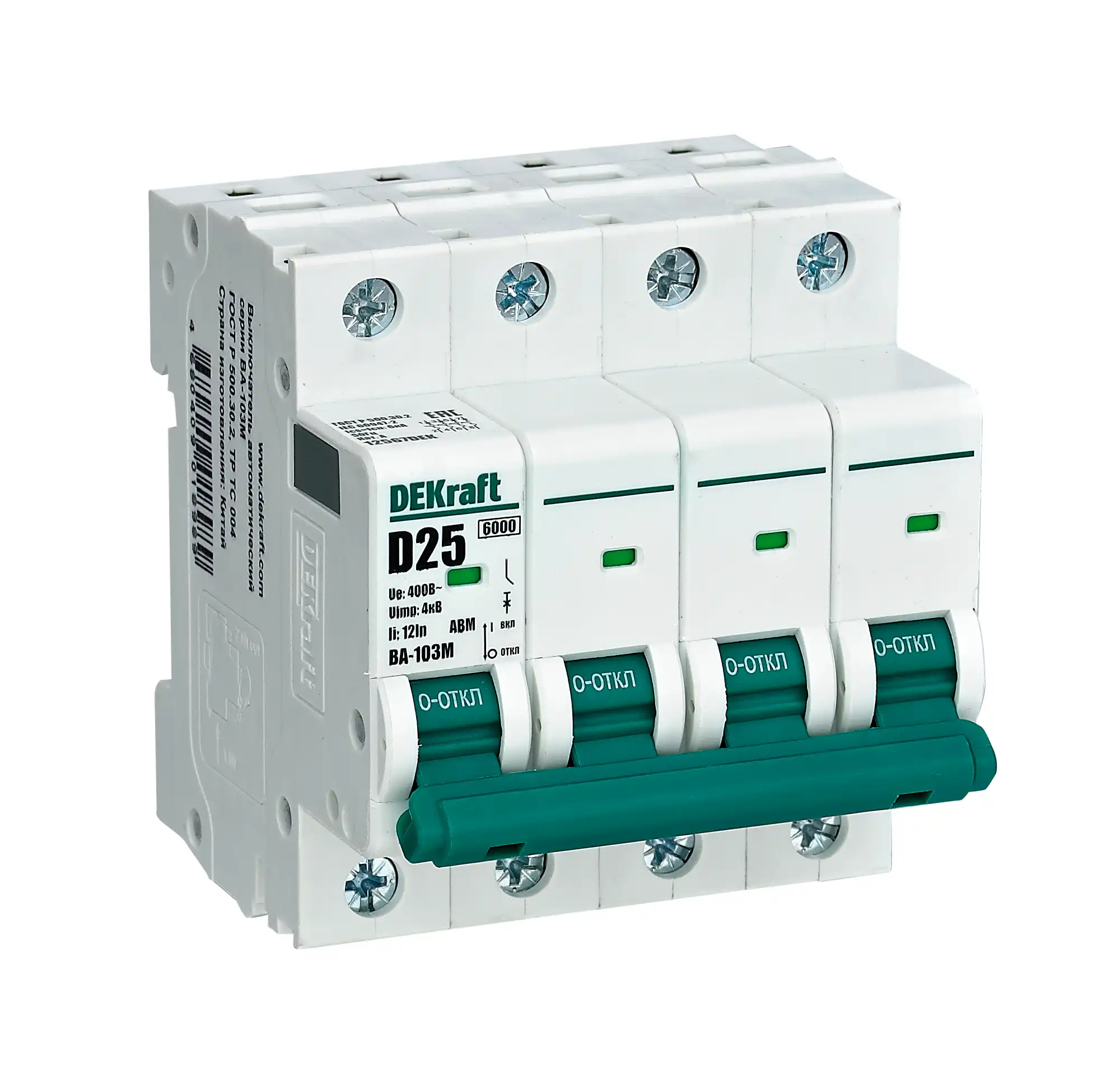

6

ВА-103M-4P-06А-C

12527DEK

ВА-103M-4P-06А-D

12563DEK

10

ВА-103M-4P-10А-C

12528DEK

ВА-103M-4P-10А-D

12564DEK

16

ВА-103M-4P-16А-C

12529DEK

ВА-103M-4P-16А-D

12565DEK

20

ВА-103M-4P-20А-C

12530DEK

ВА-103M-4P-20А-D

12566DEK

25

ВА-103M-4P-25А-C

12531DEK

ВА-103M-4P-25А-D

12567DEK

32

ВА-103M-4P-32А-C

12532DEK

ВА-103M-4P-32А-D

12568DEK

40

ВА-103M-4P-40А-C

12533DEK

ВА-103M-4P-40А-D

12569DEK

50

ВА-103M-4P-50А-C

12534DEK

ВА-103M-4P-50А-D

12570DEK

63

ВА-103M-4P-63А-C

12535DEK

ВА-103M-4P-63А-D

12571DEK

Аксессуары

Аксессуар

Модель

Артикул

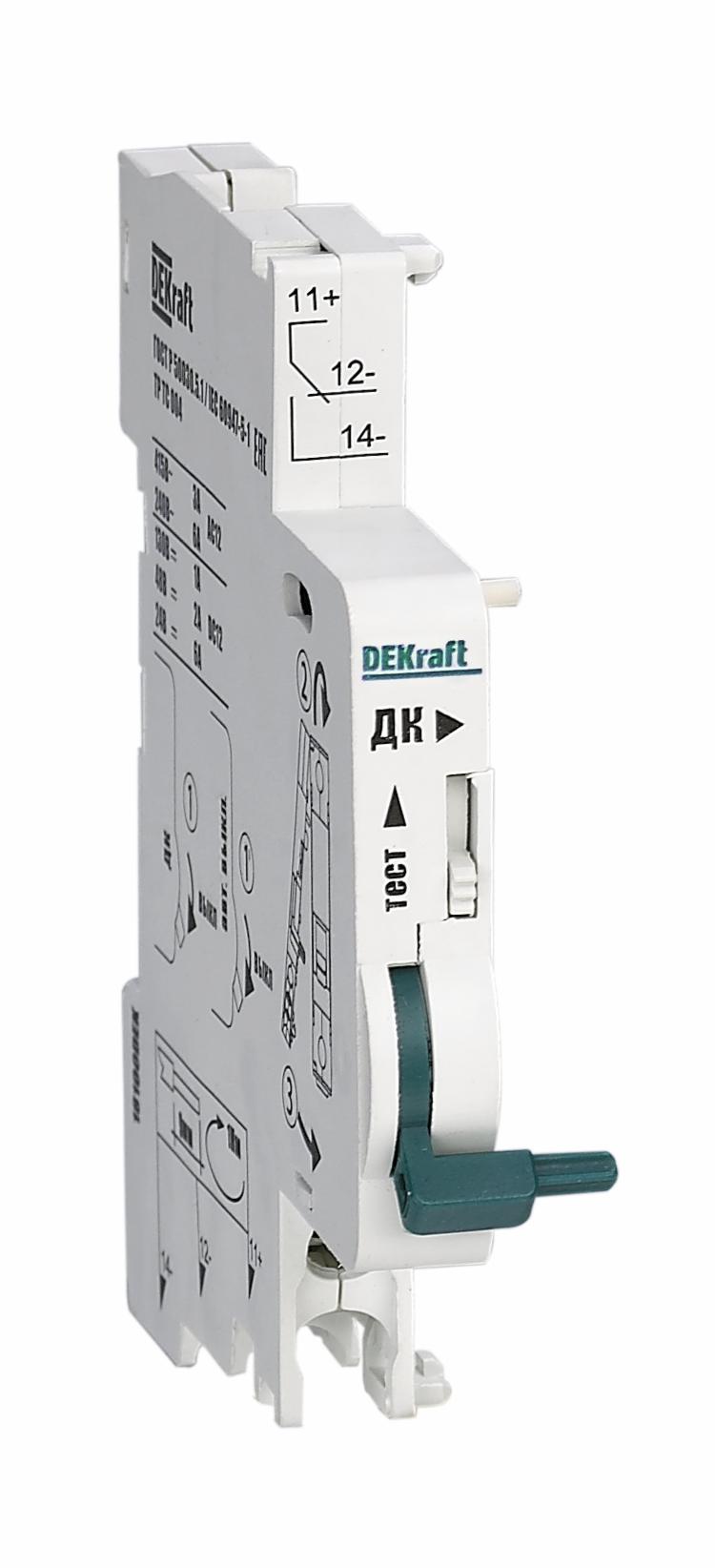

ДК-101

Контакт дополнительный для ВА-101 нов.

18100DEK

СК-101

Контакт сигнальный для ВА-101 нов.

18101DEK

НД-101

Расцепитель независисмый c дополнительным контактом 220В для ВА-101 нов.

18102DEK

Расцепитель независисмый c дополнительным контактом 24В, 48В AC_DC для ВА-101 нов.

18103DEK

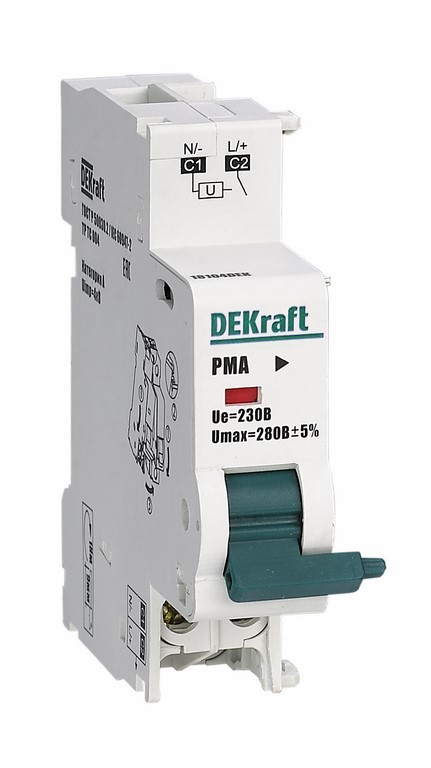

РМК-101

Расцепитель максимального напряжения 280В для ВА-101 нов.

18104DEK

РМН-101

Расцепитель минимального напряжения 161В для ВА-101 нов.

18105DEK

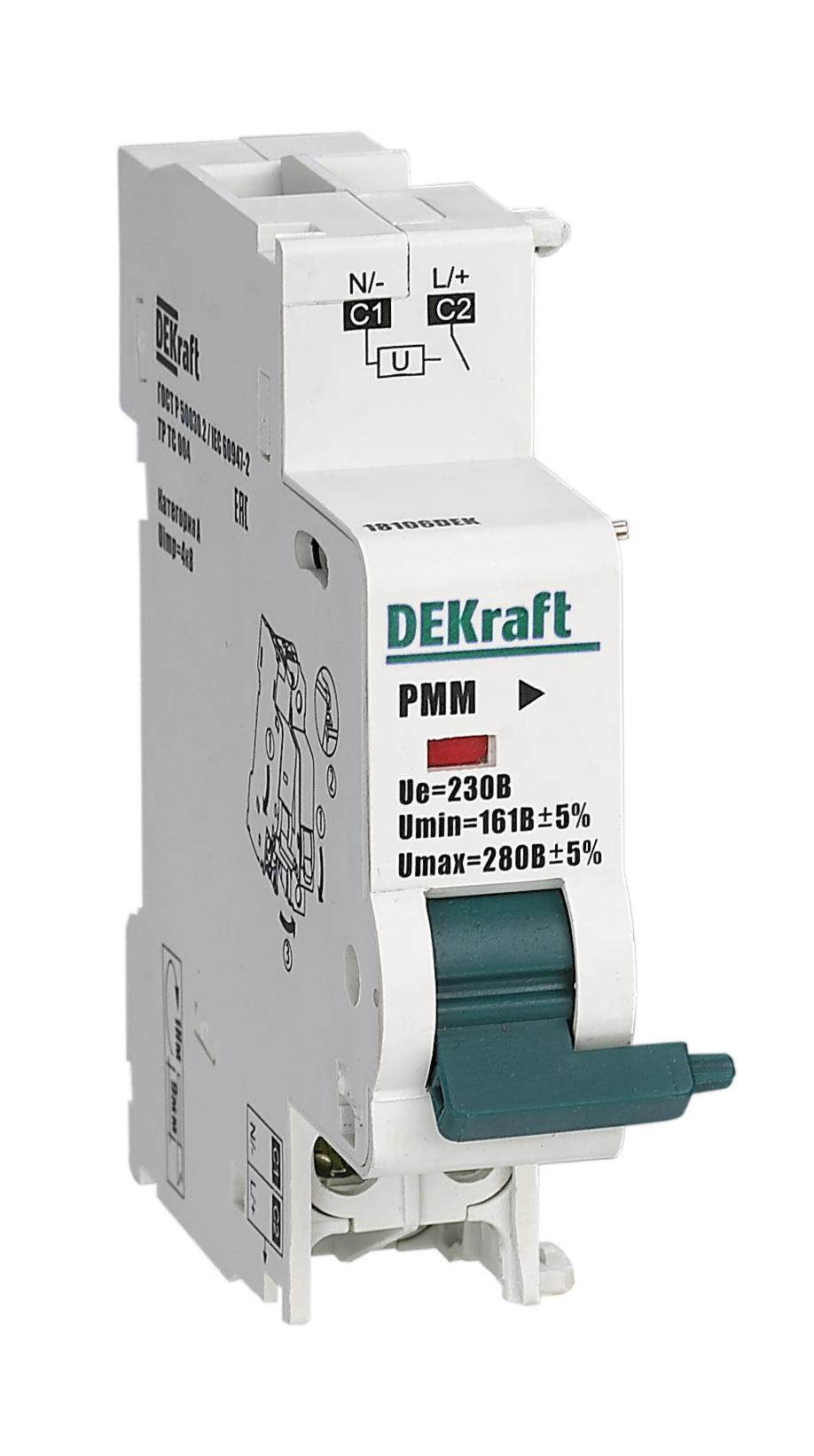

РММ-101

Расцепитель максимального-минимального напряжения 280В 161В для ВА-101 нов.

18106DEK
