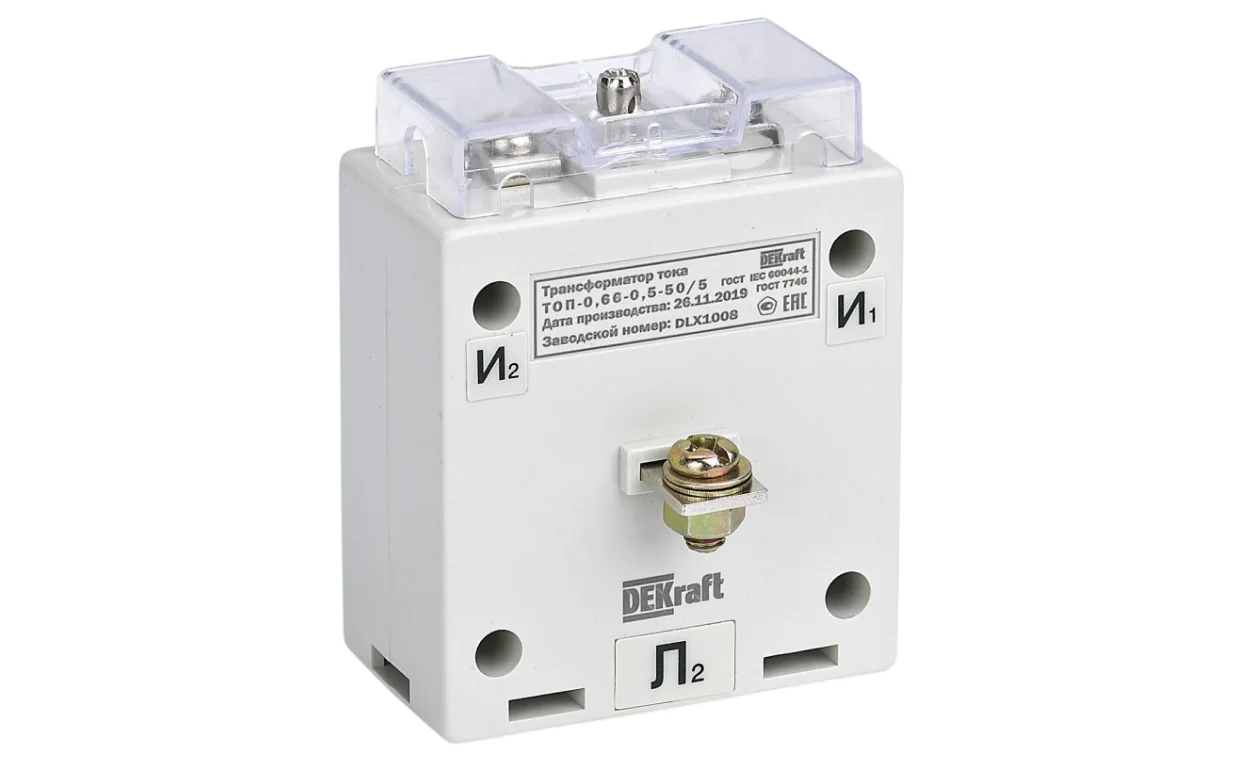

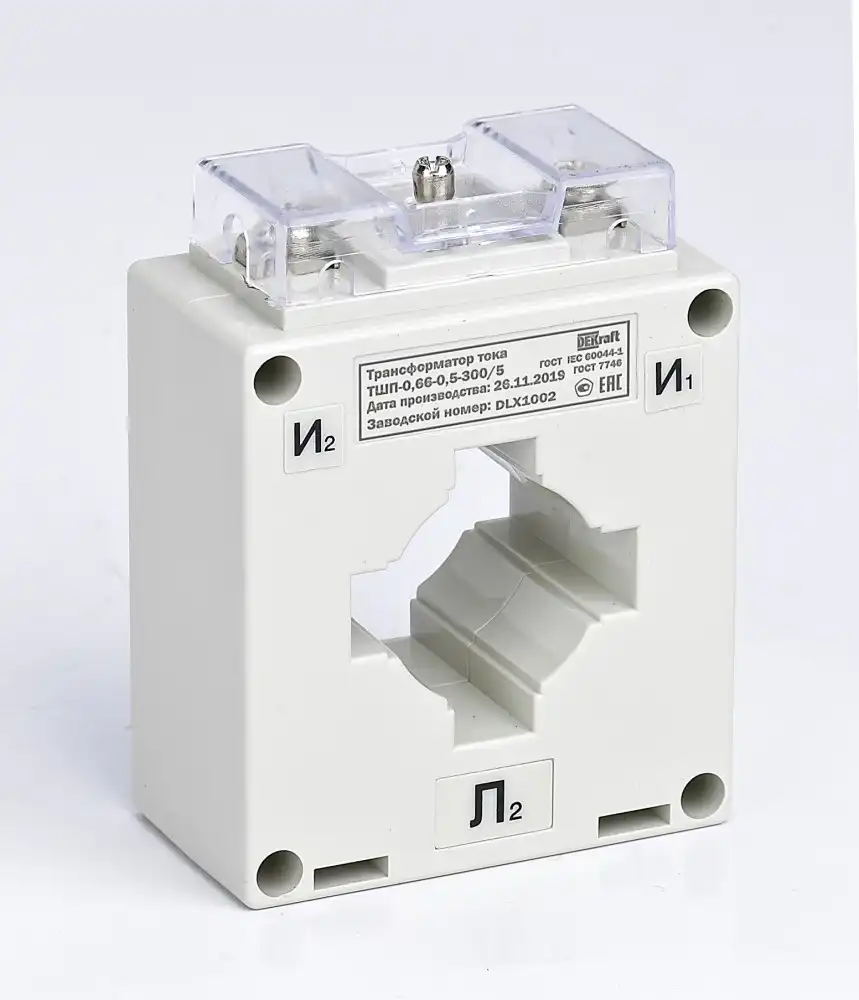

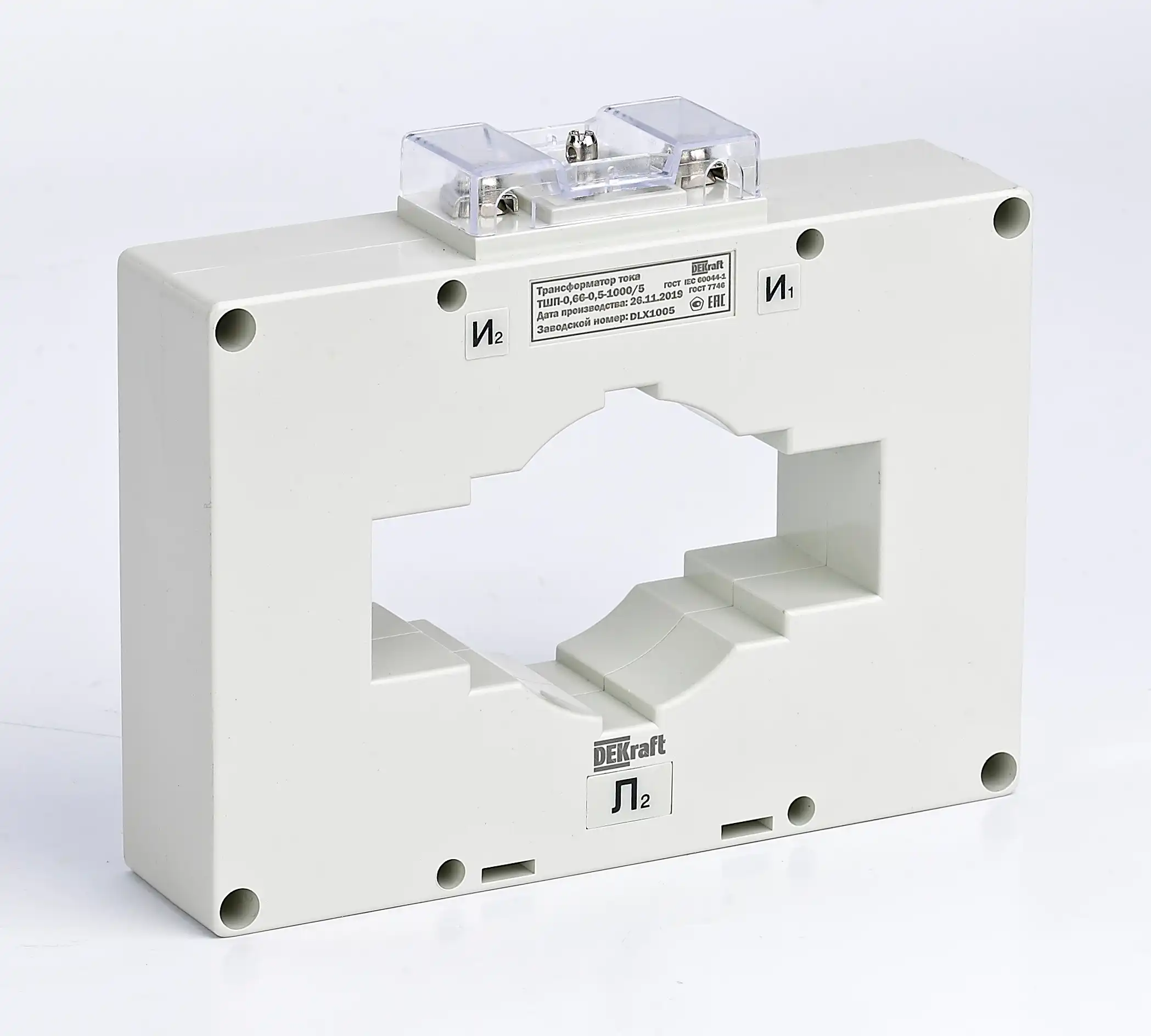

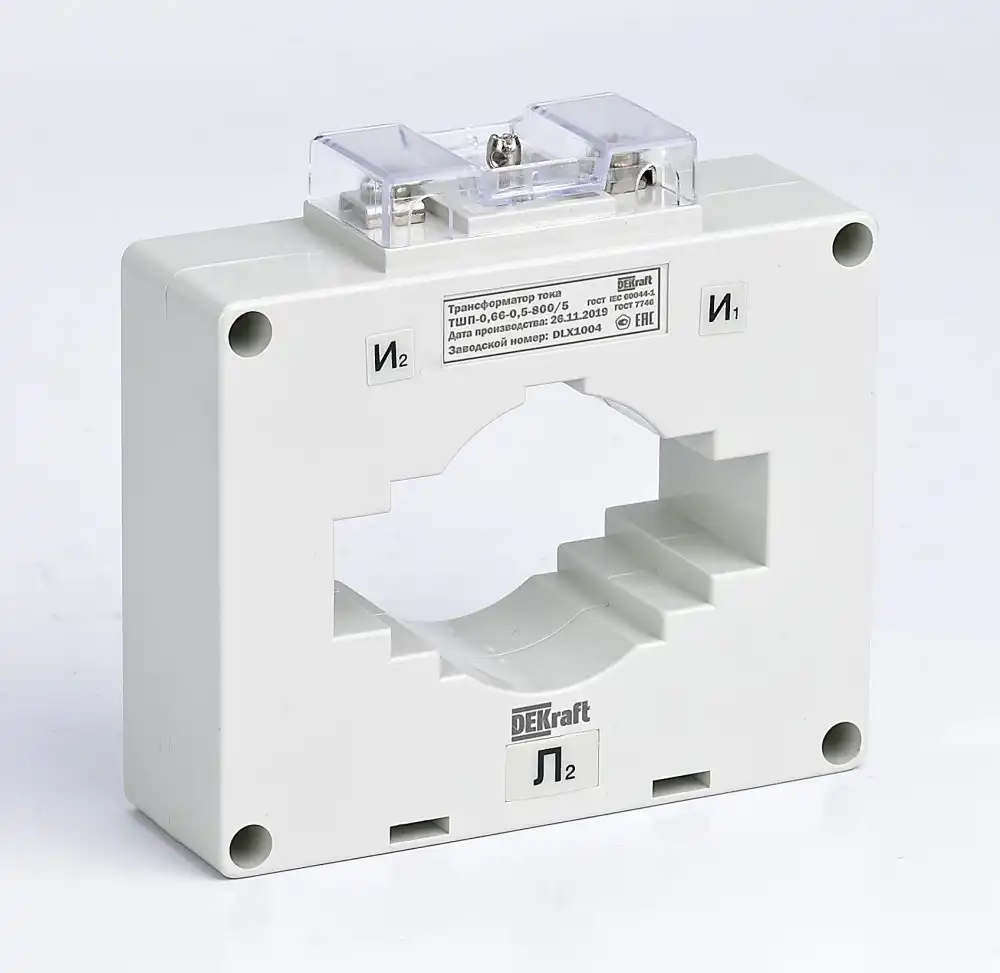

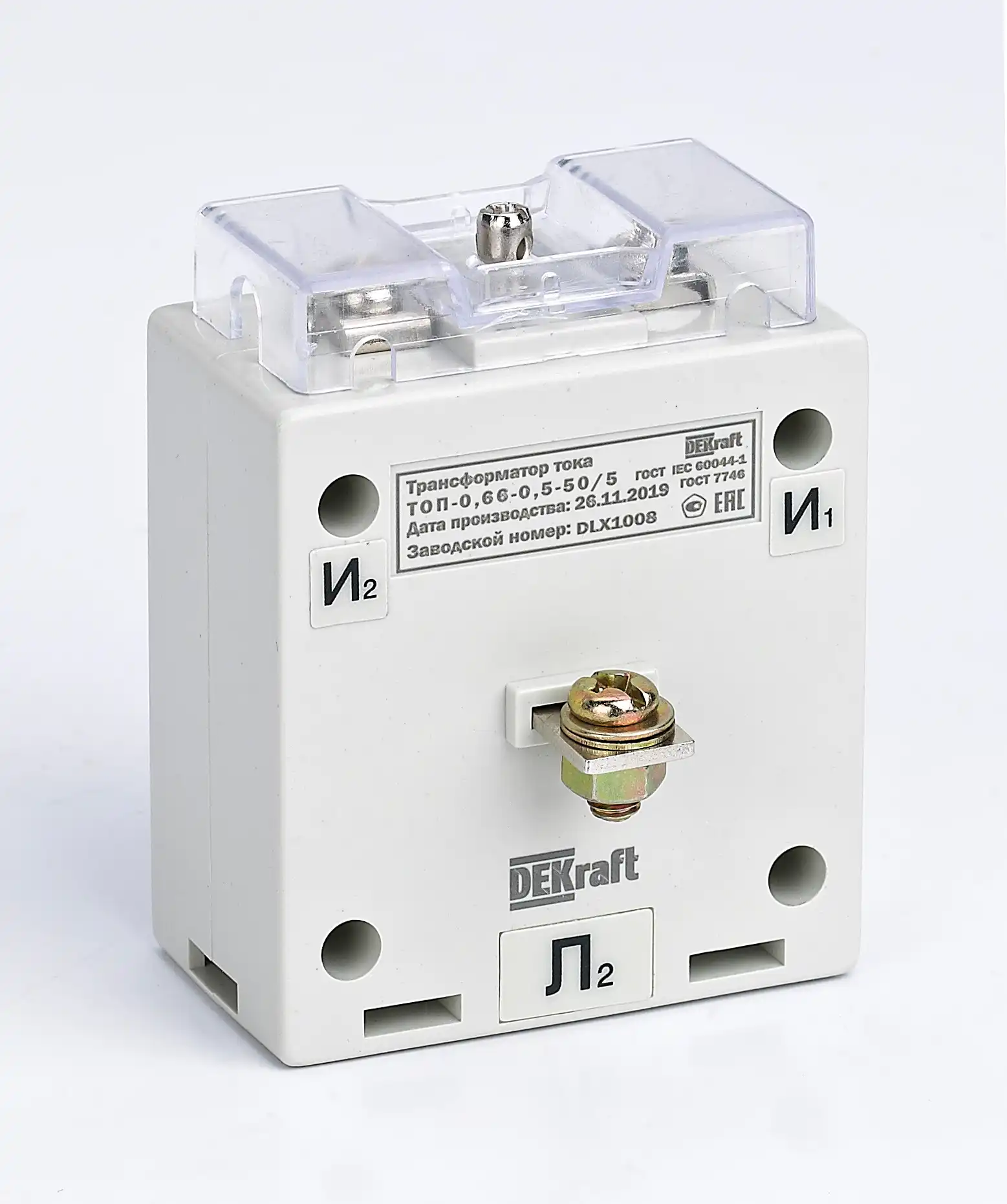

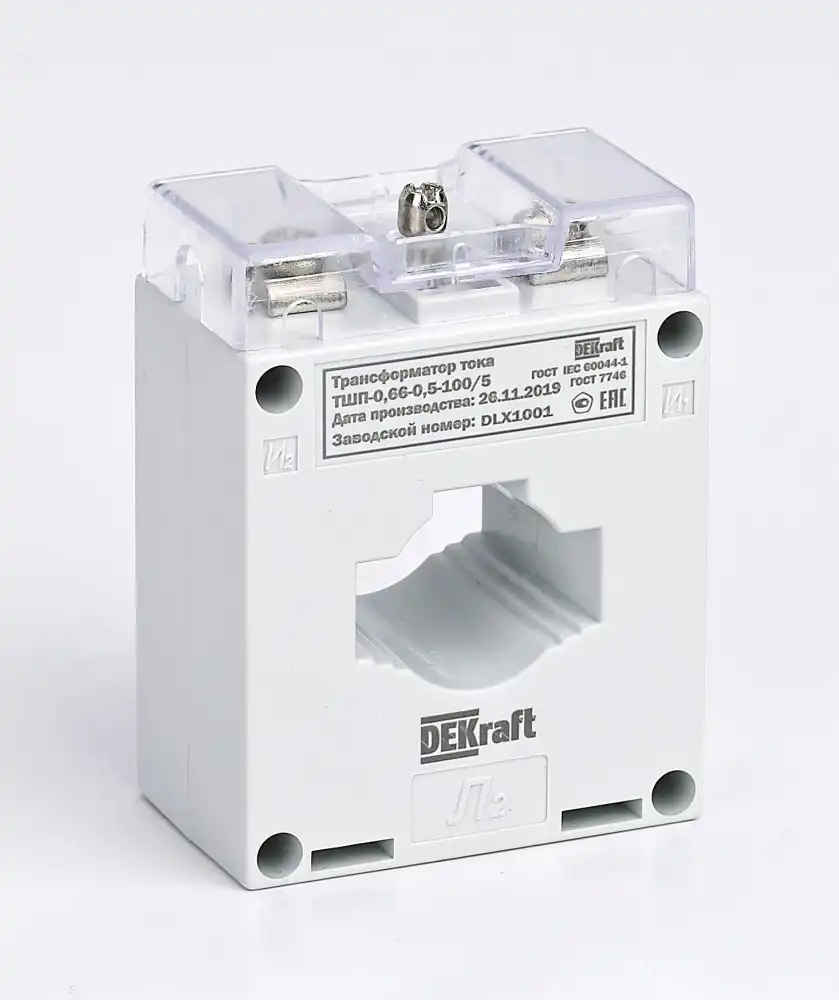

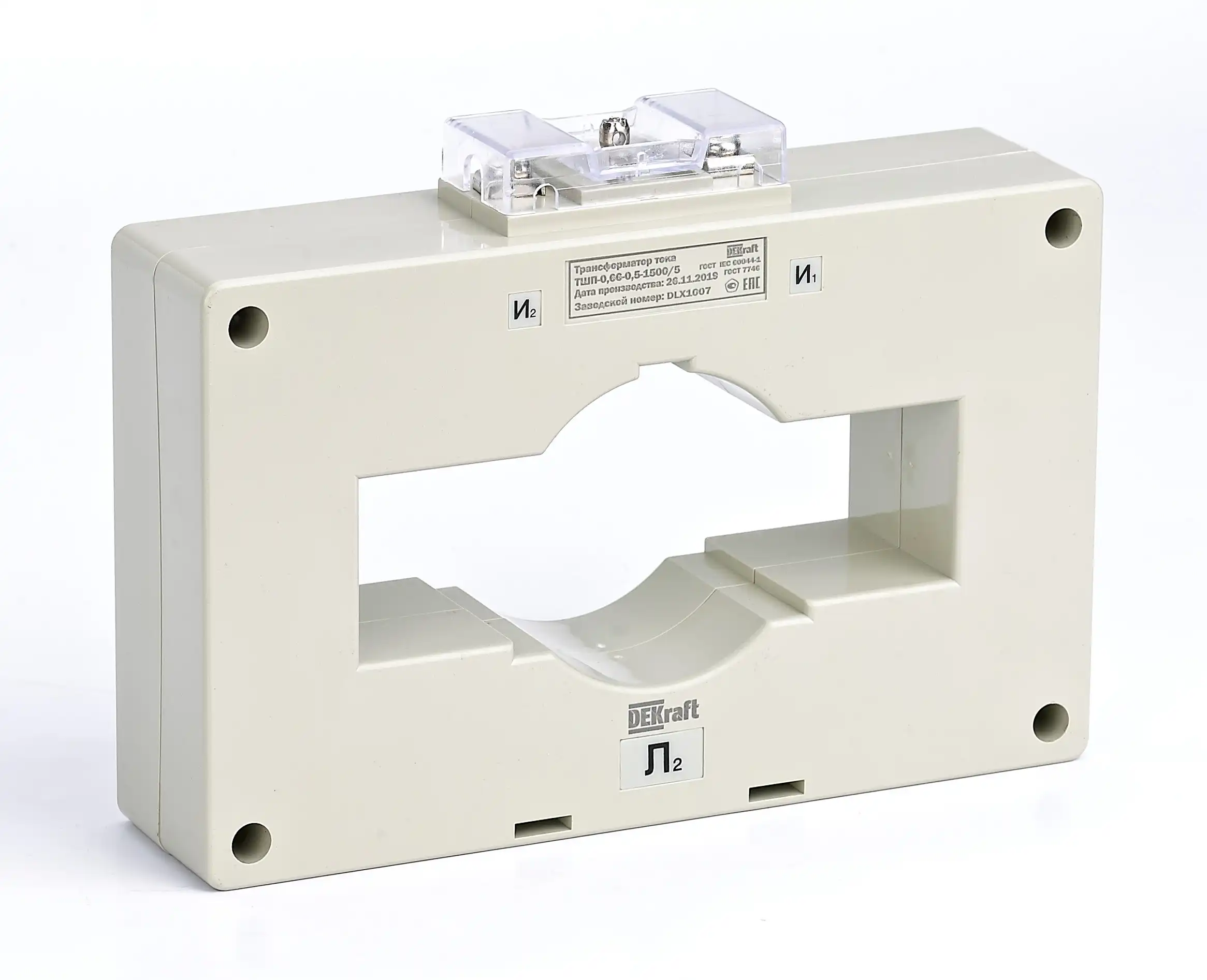

Трансформаторы тока ТОП-0,66, ТШП-0,66
Рег. номер: 75076-19
Интервал между поверками средств измерений: 4 года
Информация о первичной поверке доступна по ссылке
Трансформаторы тока ТШП-0,66, ТОП-0,66 предназначены для контроля и передачи сигналов измерительной информации приборам измерения, защиты, автоматики, сигнализации и управления в электрических цепях переменного тока частотой 50 Гц.
Трансформаторы имеют два класса точности:
- класс точности 0,5S применяется для коммерческого учета электроэнергии;
- класс точности 0,5 применяется в схемах измерения или технического учета электроэнергии.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Трансформаторы тока ТОП-0,66, ТШП-0,66 применяются для установки в низковольтных комплектных устройствах (ГРЩ, ВРУ, шкафах учетных и др.) для присоединения расчетных счетчиков электроэнергии, счетчиков технического учета, измерительных приборов и других устройств управления и сигнализации.
Преимущества
Каждая единица трансформатора тока проходит первичную поверку
Результаты первичной поверки вносятся в Федеральный информационный фонд поверенных средств измерений
Обеспечивает наименьшие потери мощности и стабильную работу устройства
Технические характеристики
Технические характеристики | ТОП-0,66 | ТШП-0,66 | ||||||
Номинальное напряжение Uном, кВ | 0,66 | 0,66 | ||||||
Наибольшее рабочее напряжение Uнр, кВ | 0,72 | 0,72 | ||||||
Номинальная частота, Гц | 50 | 50 | ||||||
Габарит | - | 30 | 40 | 60 | 80 | 100 | 120 | |
Номинальный первичный ток I1ном, A | 5, 10, 15, 20, 25, 30, 40, 50, 75, 80, 100 | 100, 150, 200, 250, 300 | 300, 400, 500, 600 | 400, 500, 600, 750, 800, 1000 | 750, 800, 1000, 1200, 1500 | 800, 1000, 1200, 1500, 2000, 2500, 3000 | 1500, 2000, 2500, 3000, 4000, 5000 | |
Номинальный вторичный ток I2ном, A | 5 | |||||||
Класс точности | 0,5 | 0,5, 0,5S | ||||||
Номинальный коэффициент безопасности приборов КБном | 5 | |||||||
Номинальная вторичная нагрузка, ВА | 5 | 5 | 5, 10 | 5, 10 | 10 | 10, 20 | 10, 20 | |
Климатическое исполнение по ГОСТ 15150-69 | УХЛ3 | |||||||
Схемы и графики

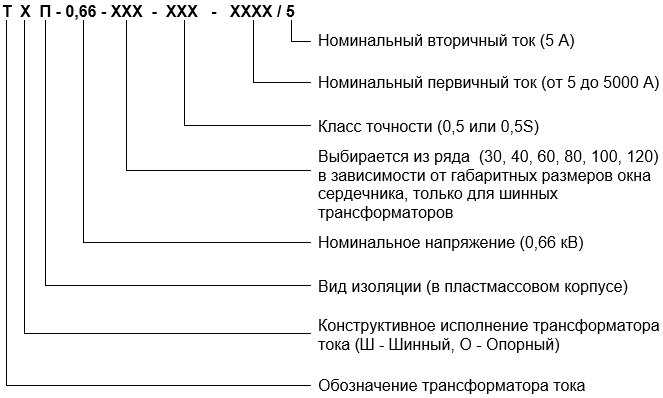

Структура условного обозначения
Полный ассортимент
|
Тип трансформатора тока |
Коэффициент трансформации |
Номинальная вторичная нагрузка, ВА |
Размеры шины, мм |
Диаметр, мм |
Каталожный номер |
|
|
0,5 |
0,5S |
|||||
|
ТШП-0,66-30
|
100/5 |
5 |
30х10 |
30 |
50134DEK |
50102DEK |
|
150/5 |
5 |
30х10 |
30 |
50135DEK |
50103DEK |
|
|
200/5 |
5 |
30х10 |
30 |
50136DEK |
50104DEK |
|
|
250/5 |
5 |
30х10 |
30 |
50137DEK |
50105DEK |
|
|
300/5 |
5 |
30х10 |
30 |
50138DEK |
50106DEK |
|
|
ТШП-0,66-40
|
300/5 |
5 |
40х10 |
40 |
50139DEK |
50107DEK |
|
400/5 |
5 |
40х10 |
40 |
50140DEK |
50108DEK |
|
|
500/5 |
5 |
40х10 |
40 |
50142DEK |
50110DEK |
|
|
600/5 |
10 |
40х10 |
40 |
- |
50112DEK |
|
|
ТШП-0,66-60
|
400/5 |
5 |
60х20 |
60 |
50141DEK |
50109DEK |
|
500/5 |
5 |
60х20 |
60 |
50143DEK |
50111DEK |
|
|
600/5 |
10 |
60х20 |
60 |
50144DEK |
50113DEK |
|
|
750/5 |
10 |
60х20 |
60 |
50145DEK |
50114DEK |
|
|
800/5 |
10 |
60х20 |
60 |
50147DEK |
50115DEK |
|
|
1000/5 |
10 |
60х20 |
60 |
50150DEK |
50118DEK |
|
|
ТШП-0,66-80
|
750/5 |
10 |
80х10 60х30 |
80 |
50146DEK |
- |
|
800/5 |
10 |
80х10 60х30 |
80 |
50148DEK |
50116DEK |
|
|
1000/5 |
10 |
80х10 60х30 |
80 |
50151DEK |
50119DEK |
|
|
1200/5 |
10 |
80х10 60х30 |
80 |
50153DEK |
50121DEK |
|
|
1500/5 |
15 |
80х10 60х30 |
80 |
50155DEK |
50123DEK |
|
|
ТШП-0,66-100
|
800/5 |
10 |
100х30 60х40 |
100 |
50149DEK |
50117DEK |
|
1000/5 |
10 |
100х30 60х40 |
100 |
50152DEK |
50120DEK |
|
|
1200/5 |
10 |
100х30 60х40 |
100 |
50154DEK |
50122DEK |
|
|
1500/5 |
15 |
100х30 60х40 |
100 |
50156DEK |
50124DEK |
|
|
1600/5 |
15 |
100х30 60х40 |
100 |
50158DEK |
- |
|
|
2000/5 |
15 |
100х30 60х40 |
100 |
50159DEK |
50126DEK |
|
|
2500/5 |
15 |
100х30 60х40 |
100 |
50161DEK |
- |
|
|
3000/5 |
20 |
100х30 60х40 |
100 |
50163DEK |
- |
|
|
ТШП-0,66-120
|
1500/5 |
15 |
120х25 80х30 |
120 |
50157DEK |
50125DEK |
|
2000/5 |
15 |
120х25 80х30 |
120 |
50160DEK |
50127DEK |
|
|
2500/5 |
15 |
120х25 80х30 |
120 |
50162DEK |
- |
|
|
3000/5 |
20 |
120х25 80х30 |
120 |
50164DEK |
50128DEK |
|
|
4000/5 |
20 |
120х25 80х30 |
120 |
50165DEK |
- |
|
|
5000/5 |
20 |
120х25 80х30 |
120 |
50166DEK |
- |
|
|
ТОП-0,66
|
5/5 |
5 |
- |
- |
50167DEK |
- |
|
10/5 |
5 |
- |
- |
50168DEK |
- |
|
|
15/5 |
5 |
- |
- |
50169DEK |
- |
|
|
20/5 |
5 |
- |
- |
50170DEK |
- |
|
|
25/5 |
5 |
- |
- |
50171DEK |
- |
|
|
30/5 |
5 |
- |
- |
50172DEK |
- |
|
|
40/5 |
5 |
- |
- |
50173DEK |
- |
|
|
50/5 |
5 |
- |
- |
50174DEK |
- |
|
|
75/5 |
5 |
- |
- |
50175DEK |
- |
|
|
80/5 |
5 |
- |
- |
50176DEK |
- |
|
|
100/5 |
5 |
- |
- |
50177DEK |
- |
|
