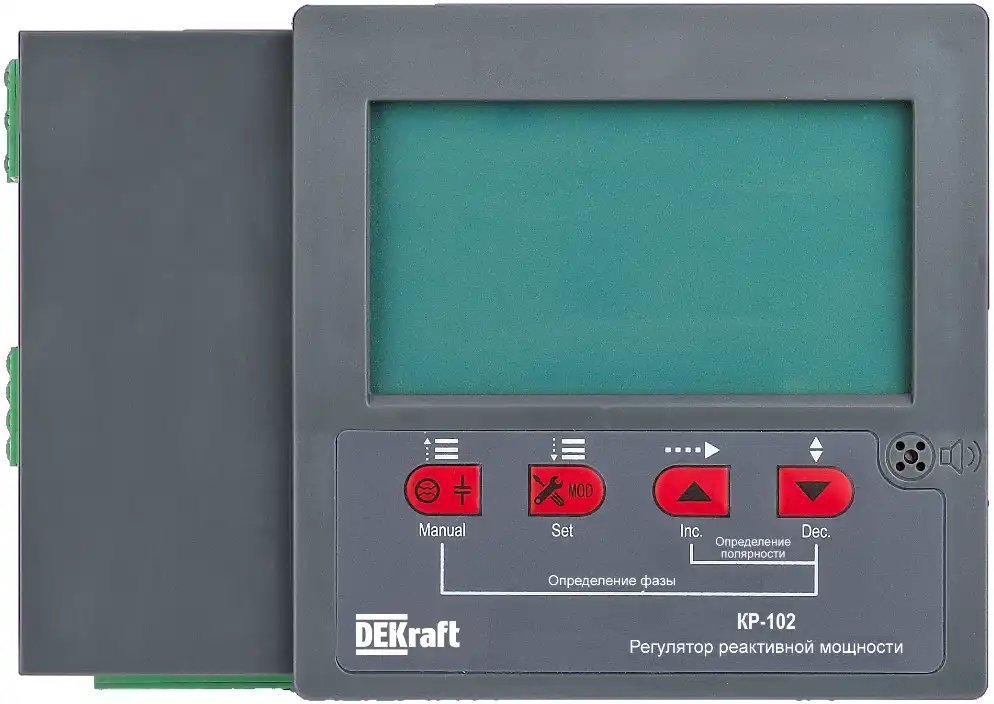

Регуляторы реактивной мощности КР-102
Позволяет снизить потери в линии повысить качество электроэнергии. Можно подключить до 12 ступеней конденсаторов через контакторы серии КМ-102-САР и осуществлять мониторинг и удалённое управление через Modbus
Сфера применения
Промышленные предприятия
Производственные объекты
Преимущества
Интуитивно понятный интерфейс
Простое подключение - схема подключения регулятора размещена на корпусе устройства
Встроенный датчик температуры отслеживает температуру в шкафу и управляет вентиляцией
Modbus: Телеизмерение, телесигнализация, телеуправление Вашей УКРМ
Возможность настроить 4 режима работы в одном продукте
Регулятор отключает конденсаторы от сети при напряжении вне допустимого диапазона
Технические характеристики
| Параметр | Значение параметра | Значение по умолчанию |
| Номинальное рабочее напряжение | 400 В AC ±15 % (Ua–Uc) | |
| Измеряемый ток (ls) | 0,02–5,5 A | |
| Режим ввода сигнала | трехфазный двухпроводный | |
| Частота | 45-65 Гц | |
| Чувствительность | <20 мА | |
| Входное сопротивление токового сигнала | <0,01 Ом | |
| Порог по входному сигналу | От 0,70 до –0,90 | 0,98 |
| Порог отключения | От 0,70 до –0,90 | 1 |
| Настройка контуров | 1–12, регулировка с шагом 1 | |
| Настройка времени | 1–120 с, регулировка с шагом 1 с | 30 с |
| Настройки по перенапряжению | 400 – 457 В | 430 В |
| Защита от пониженного напряжения | 285 – 376 В | 323 В |
| Рабочий режим | - циклическая коммутация (Circular)- программируемая коммутация (Coding)- оптимальная коммутация (Direct)- обратная коммутация (Linear) | |
| Выходные контуры | 12 контуров | |
| Мощность выходов | 5 A, резистивная нагрузка 220 В AC | |
| Степень защиты | IP30 для передней панели | |
| Масса | 0,7 кг |
Схемы и графики

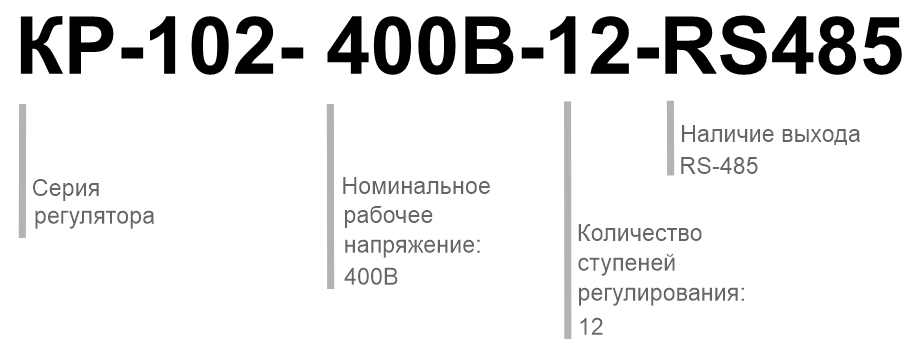

Структура условного обозначения
Полный ассортимент
|
Внешний вид |
Номинальное напряжение, В |
Число ступеней |
Модель |
Артикул |
|
|
400В АС |
12 |

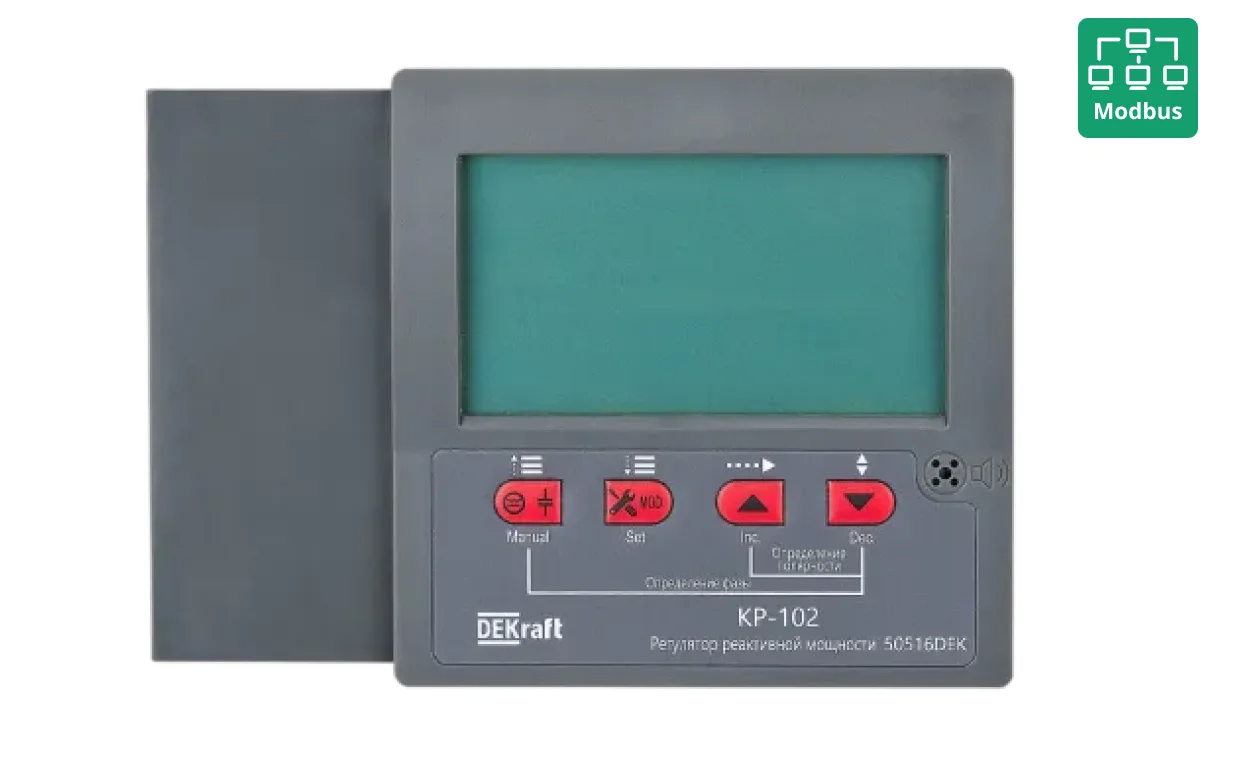

КР-102-400B-12-RS485 |
50516DEK |
|
400В АС |
12 |
КР-102-400B-12 |
50517DEK |
Документы
