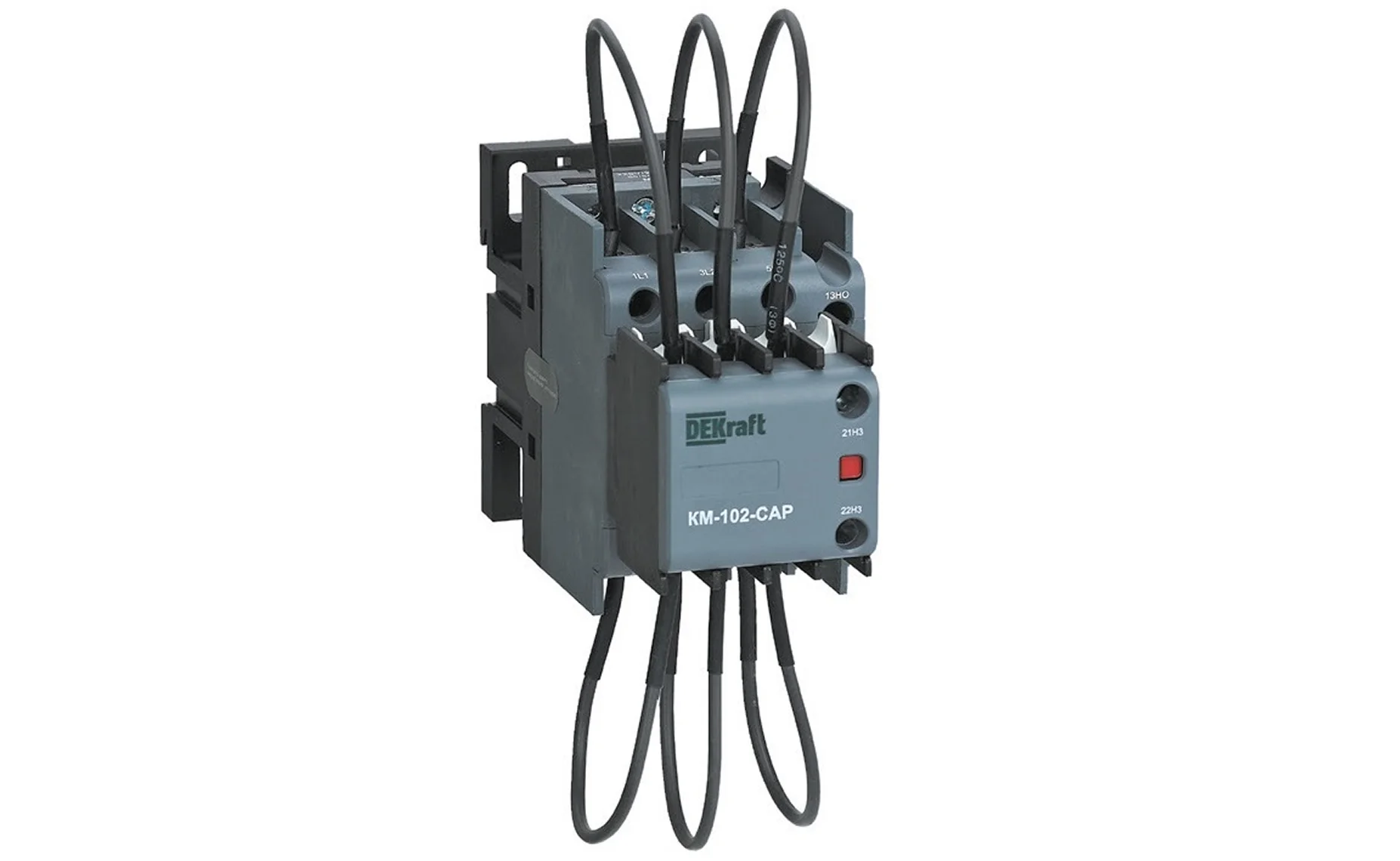

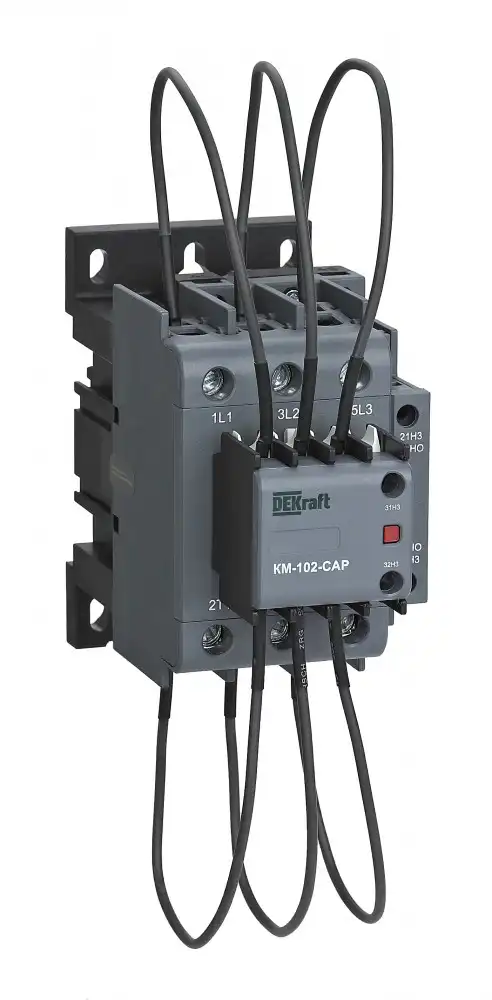

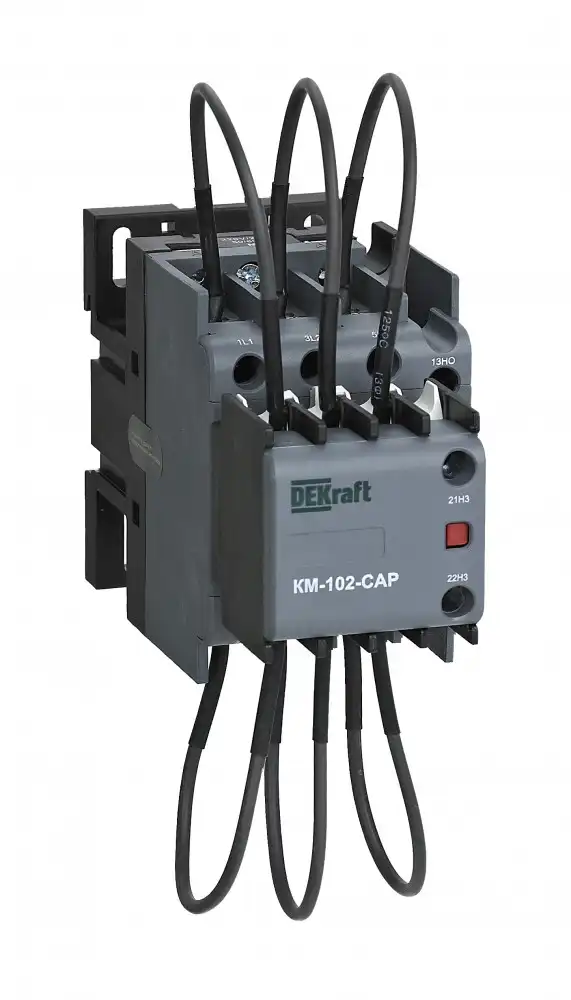

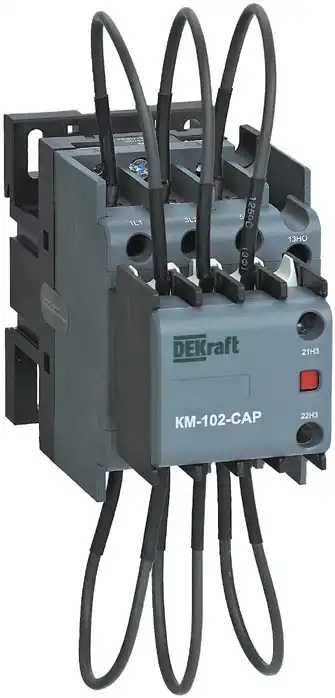

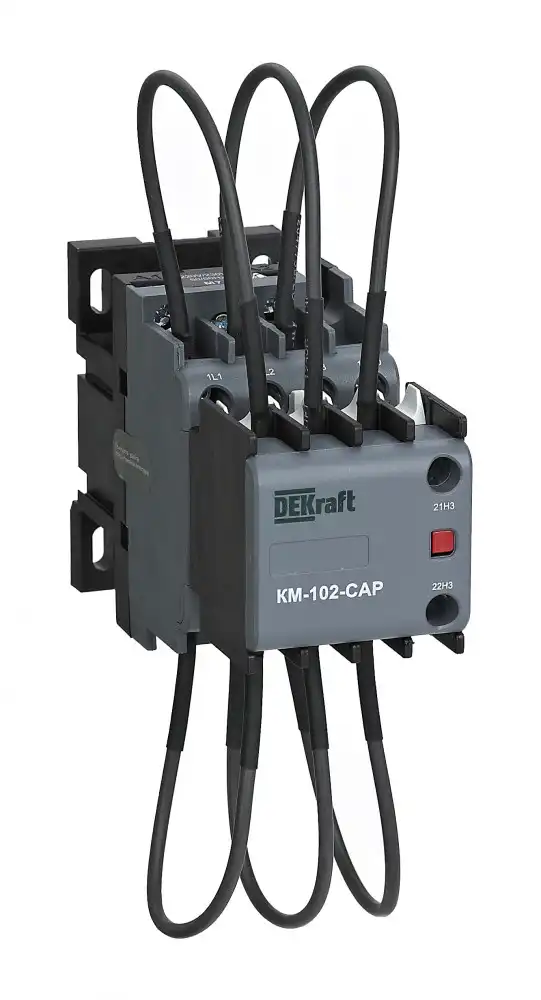

Контакторы конденсаторные КМ-102-САР

Контакторы конденсаторные, имея в своем составе блок контактов с гасящими резисторами, которые замыкаются на миллисекунды раньше главных контактов, позволяют ограничивать пусковой ток, возникающий при включении конденсаторов к цепи.

Перейти в каталог

Сфера применения

  • Промышленные предприятия

  • Производственные объекты

Преимущества
Позволяют избежать пусковых импульсов тока, а также увеличить срок службы конденсаторов
Позволяют избежать пусковых импульсов тока, а также увеличить срок службы конденсаторов
Стандартное крепление на DIN-рейку ускоряет и облегчает монтаж контакторов в щиты
Стандартное крепление на DIN-рейку ускоряет и облегчает монтаж контакторов в щиты
Улучшенные и обновленные серебряные контакты
Улучшенные и обновленные серебряные контакты
Широкий выбор комбинации дополнительных контактов
Широкий выбор комбинации дополнительных контактов
Широкий ассортимент - номинальный ряд конденсаторных контакторов до 60 кВАр
Широкий ассортимент - номинальный ряд конденсаторных контакторов до 60 кВАр
Технические характеристики
Параметр / Типоразмер аппаратаКМ-102-CAP-12КМ-102-CAP-20КМ-102-CAP-25КМ-102-CAP-30КМ-102-CAP-50ёКМ-102-CAP-60
Соответствие стандартамГОСТ IEC 60947-4-1, ГОСТ IEC 60947-5-1
Количество полюсов3
Номинальное рабочее напряжение Ue, В690
Номинальное напряжение изоляции Ui, В690
Номинальное импульсное напряжение Uimp, кВ6
Условный тепловой ток на открытом воздухе Ith, А2532436395125
Номинальный рабочий ток Ie при 380/400 В (АС-6b), А172936437287
Ном. мощность конденсатора Qn, кВАр220/230 В (АС-6b)61015183035
380/400 В (АС-6b)122025305060
Пусковой ток, А≤35≤50
Механическая износостойкость, х10000 циклов В-О100
Коммутационная износостойкость, х10000 циклов В-О1512
Частота операций в час300120
Степень защитыIP20
Предельное усилие затяжки клеммных зажимов, Н·м1,21,81,8599
Диапазон рабочей температуры, °С-25 ~ +50
Диапазон температуры хранения, °С-25 ~ +50

Технические характеристики катушки управления

Параметр

Значение

Номинальное напряжение катушки Us, В

110, 220/230, 380/400

Номинальная частота катушки, Гц

50/60

Напряжение удержания, В

85%~110%Us

Напряжение срабатывания, В

20%~75%Us

Технические характеристики дополнительных контактов

Параметр

Значение

Комбинации дополнительных контактов

11, 20, 02, 12, 21

Номинальное напряжение, В

500

Номинальное напряжение изоляции, В

690

Условный тепловой ток на открытом воздухе Ith, А

10

Номинальный рабочий ток Ie, А

220 В АС-15

1,6

380 В АС-15

0,95

220 В DС-13

0,15

Номинальная мощность, А

АС-15

3600 ВА – замыкание, 360 ВА - размыкание

АС-13

33 Вт

Минимально допустимая нагрузка

24 В, 10 мА

Схемы и графики

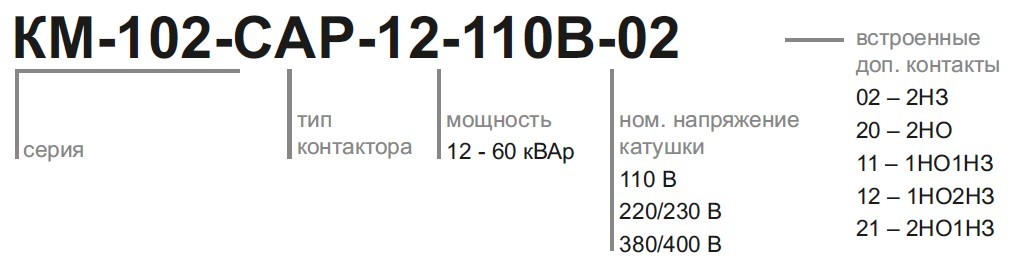

Структура условного обозначения

Полный ассортимент

Внешний вид

Номинальная мощность, кВАр

Номинальный ток Ie (при 380 В), А

Номинальное напряжение катушки управления, В

Количество и тип дополнительных контактов

Модель

Артикул

12

17

110

2НЗ

КМ-102-CAP-12-110В-02

22400DEK

12

17

220/230

2НЗ

КМ-102-CAP-12-220/230В-02

22402DEK

12

17

380/400

2НЗ

КМ-102-CAP-12-380/400В-02

22403DEK

12

17

110

1НО1НЗ

КМ-102-CAP-12-110В-11

22405DEK

12

17

220/230

1НО1НЗ

КМ-102-CAP-12-220/230В-11

22407DEK

12

17

380/400

1НО1НЗ

КМ-102-CAP-12-380/400В-11

22408DEK

12

17

110

2НО

КМ-102-CAP-12-110В-20

22410DEK

12

17

220/230

2НО

КМ-102-CAP-12-220/230В-20

22412DEK

12

17

380/400

2НО

КМ-102-CAP-12-380/400В-20

22413DEK

20

29

110

2НЗ

КМ-102-CAP-20-110В-02

22415DEK

20

29

220/230

2НЗ

КМ-102-CAP-20-220/230В-02

22417DEK

20

29

380/400

2НЗ

КМ-102-CAP-20-380/400В-02

22418DEK

20

29

110

1НО1НЗ

КМ-102-CAP-20-110В-11

22420DEK

20

29

220/230

1НО1НЗ

КМ-102-CAP-20-220/230В-11

22422DEK

20

29

380/400

1НО1НЗ

КМ-102-CAP-20-380/400В-11

22423DEK

20

29

110

2НО

КМ-102-CAP-20-110В-20

22425DEK

20

29

220/230

2НО

КМ-102-CAP-20-220/230В-20

22427DEK

20

29

380/400

2НО

КМ-102-CAP-20-380/400В-20

22428DEK

25

37

110

2НЗ

КМ-102-CAP-25-110В-02

22430DEK

25

37

220/230

2НЗ

КМ-102-CAP-25-220/230В-02

22432DEK

25

37

380/400

2НЗ

КМ-102-CAP-25-380/400В-02

22433DEK

25

37

110

1НО1НЗ

КМ-102-CAP-25-110В-11

22435DEK

25

37

220/230

1НО1НЗ

КМ-102-CAP-25-220/230В-11

22437DEK

25

37

380/400

1НО1НЗ

КМ-102-CAP-25-380/400В-11

22438DEK

25

37

110

2НО

КМ-102-CAP-25-110В-20

22440DEK

25

37

220/230

2НО

КМ-102-CAP-25-220/230В-20

22442DEK

25

37

380/400

2НО

КМ-102-CAP-25-380/400В-20

22443DEK

30

43

110

1НО2НЗ

КМ-102-CAP-30-110В-12

22445DEK

30

43

220/230

1НО2НЗ

КМ-102-CAP-30-220/230В-12

22447DEK

30

43

380/400

1НО2НЗ

КМ-102-CAP-30-380/400В-12

22448DEK

30

43

110

2НО1НЗ

КМ-102-CAP-30-110В-21

22450DEK

30

43

220/230

2НО1НЗ

КМ-102-CAP-30-220/230В-21

22452DEK

30

43

380/400

2НО1НЗ

КМ-102-CAP-30-380/400В-21

22453DEK

50

72

110

1НО2НЗ

КМ-102-CAP-50-110В-12

22455DEK

50

72

220/230

1НО2НЗ

КМ-102-CAP-50-220/230В-12

22457DEK

50

72

380/400

1НО2НЗ

КМ-102-CAP-50-380/400В-12

22458DEK

50

72

110

2НО1НЗ

КМ-102-CAP-50-110В-21

22460DEK

50

72

220/230

2НО1НЗ

КМ-102-CAP-50-220/230В-21

22462DEK

50

72

380/400

2НО1НЗ

КМ-102-CAP-50-380/400В-21

22463DEK

60

87

110

1НО2НЗ

КМ-102-CAP-60-110В-12

22465DEK

60

87

220/230

1НО2НЗ

КМ-102-CAP-60-220/230В-12

22467DEK

60

87

380/400

1НО2НЗ

КМ-102-CAP-60-380/400В-12

22468DEK

60

87

110

2НО1НЗ

КМ-102-CAP-60-110В-21

22470DEK

60

87

220/230

2НО1НЗ

КМ-102-CAP-60-220/230В-21

22472DEK

60

87

380/400

2НО1НЗ

КМ-102-CAP-60-380/400В-21

22473DEK
