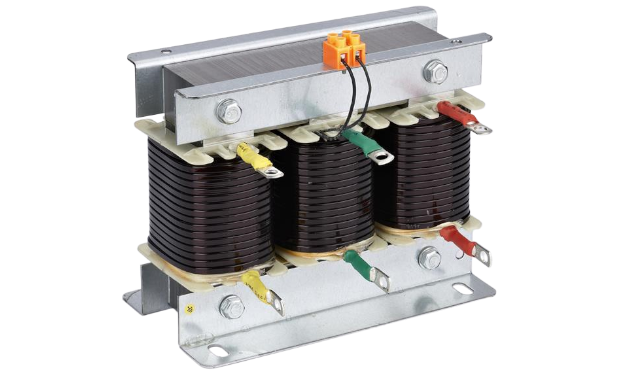

Антирезонансные дроссели ДР-101, ДР-102
Антирезонансные дроссели серии ДР-101 и ДР-102 применяются в низковольтных шкафах компенсации реактивной мощности. На промышленной частоте они не допускают возникновения параллельного резонанса и генерации усиленных гармоник тока. Дроссели могут отсекать гармоники высоких порядков, ограничивая бросок пускового тока при включении, повышая коэффициент мощности системы и защищая конденсаторы от повреждения этими гармониками. Они применяются с целью предотвращения чрезмерного усиления гармоник в энергосети и возникновения резонанса из-за соединения с конденсаторными батареями.
Сфера применения
Промышленные предприятия
Производственные объекты
Общественные и административные здания
Антирезонансные дроссели ДР-101 и ДР-102 предназначены для использования в установках и щитах компенсации реактивной
мощности (КРМ) централизовано на объектах или непосредственно у потребителей с низким коэффициентом мощности.
Преимущества
Исключают:
-Перегрузку конденсаторов;
-Непреднамеренное срабатывание защитных устройств;
-Перегрев силового трансформатора и линии электропередач;
-Искажение формы напряжения.
Технические характеристики
Параметр | ДР-101 | ДР-102 |
Медная обмотка | Алюминиевая обмотка | |
Номинальное рабочее напряжение, В | 480, 525 | |
Коэффициент расстройки, % | 7, 14 | |
Мощность дросселя, кВар | 0,35-8,4 | |
Мощность конденсатора, кВар | 5-60 | |
Ограничение нагрева | стального сердечника при номинальном рабочем токе ≤ 85 °C, нагрев обмоток ≤ 95 °C | |
Значение выдерживаемого напряжения, В/мин | 3000 | |
Уровень шума реактора, дБ | < 50 | |
Класс изоляции | > F | |
Допустимая перегрузка | ≤ 1,35 раза | |
Степерь защиты | IP00 | |
Схемы и графики

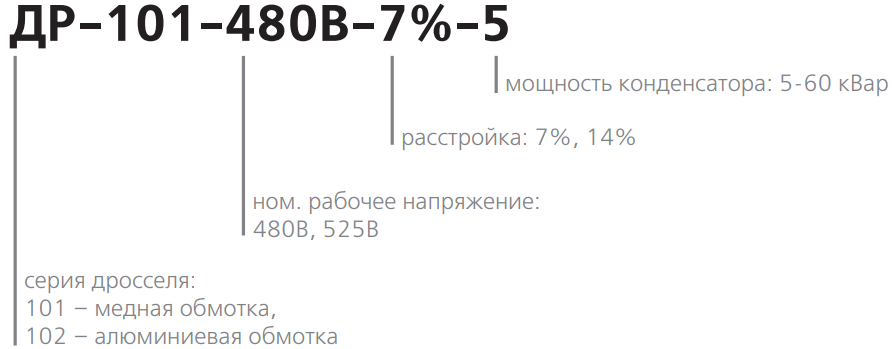

Структура наименования
Полный ассортимент
|

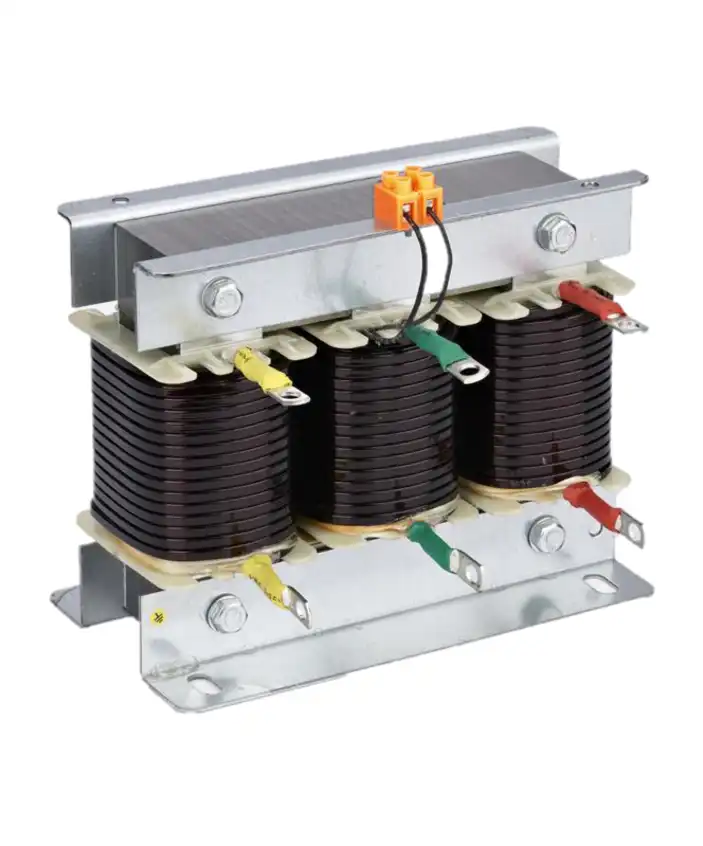

Внешний вид |
Номинальное напряжение, В |
Расстройка, % |
Мощность конденсатора, кВАр |
Модель |
Артикул |
|
Медная обмотка |
|||||
|
ДР-101
|
480 |
7 |
5 |
ДР-101-480В-7%-5 |
50520DEK |
|
10 |
ДР-101-480В-7%-10 |
50521DEK |
|||
|
12 |
ДР-101-480В-7%-12 |
50522DEK |
|||
|
15 |
ДР-101-480В-7%-15 |
50523DEK |
|||
|
20 |
ДР-101-480В-7%-20 |
50524DEK |
|||
|
25 |
ДР-101-480В-7%-25 |
50525DEK |
|||
|
30 |
ДР-101-480В-7%-30 |
50526DEK |
|||
|
35 |
ДР-101-480В-7%-35 |
50527DEK |
|||
|
40 |
ДР-101-480В-7%-40 |
50528DEK |
|||
|
50 |
ДР-101-480В-7%-50 |
50529DEK |
|||
|
60 |
ДР-101-480В-7%-60 |
50530DEK |
|||
|
525 |
14 |
5 |
ДР-101-525В-14%-5 |
50531DEK |
|
|
10 |
ДР-101-525В-14%-10 |
50532DEK |
|||
|
12 |
ДР-101-525В-14%-12 |
50533DEK |
|||
|
15 |
ДР-101-525В-14%-15 |
50534DEK |
|||
|
20 |
ДР-101-525В-14%-20 |
50535DEK |
|||
|
25 |
ДР-101-525В-14%-25 |
50536DEK |
|||
|
30 |
ДР-101-525В-14%-30 |
50537DEK |
|||
|
35 |
ДР-101-525В-14%-35 |
50538DEK |
|||
|
40 |
ДР-101-525В-14%-40 |
50539DEK |
|||
|
50 |
ДР-101-525В-14%-50 |
50540DEK |
|||
|
60 |
ДР-101-525В-14%-60 |
50541DEK |
|||
|
Алюминиевая обмотка |
|||||
|
ДР-102
|
480 |
7 |
5 |
ДР-102-480В-7%-5 |
50542DEK |
|
10 |
ДР-102-480В-7%-10 |
50543DEK |
|||
|
12 |
ДР-102-480В-7%-12 |
50544DEK |
|||
|
15 |
ДР-102-480В-7%-15 |
50545DEK |
|||
|
20 |
ДР-102-480В-7%-20 |
50546DEK |
|||
|
25 |
ДР-102-480В-7%-25 |
50547DEK |
|||
|
30 |
ДР-102-480В-7%-30 |
50548DEK |
|||
|
35 |
ДР-102-480В-7%-35 |
50549DEK |
|||
|
40 |
ДР-102-480В-7%-40 |
50550DEK |
|||
|
50 |
ДР-102-480В-7%-50 |
50551DEK |
|||
|
60 |
ДР-102-480В-7%-60 |
50552DEK |
|||
|
525 |
14 |
5 |
ДР-102-525В-14%-5 |
50553DEK |
|
|
10 |
ДР-102-525В-14%-10 |
50554DEK |
|||
|
12 |
ДР-102-525В-14%-12 |
50555DEK |
|||
|
15 |
ДР-102-525В-14%-15 |
50556DEK |
|||
|
20 |
ДР-102-525В-14%-20 |
50557DEK |
|||
|
25 |
ДР-102-525В-14%-25 |
50558DEK |
|||
|
30 |
ДР-102-525В-14%-30 |
50559DEK |
|||
|
35 |
ДР-102-525В-14%-35 |
50560DEK |
|||
|
40 |
ДР-102-525В-14%-40 |
50561DEK |
|||
|
50 |
ДР-102-525В-14%-50 |
50562DEK |
|||
|
60 |
ДР-102-525В-14%-60 |
50563DEK |
|||
